POSLINKIO IR LINIJINĖS PADĖTIES JUTIKLIAI

Poslinkio, eigos ir linijinės padėties jutikliai automatizavimui

Tikslūs linijinio poslinkio matavimo jutikliai pramonės įrenginiams, hidraulikai, pneumatikai, pozicionavimo sistemoms ir automatikos valdymui.

Funkcijos ir savybės

Linijinio poslinkio matavimas: jutikliai skirti eigos, padėties, slankiklio, cilindro ar kito judančio mechanizmo linijiniam poslinkiui matuoti.
Padėties signalas valdikliui: gali būti naudojami su PLC, analoginiais įėjimais, matavimo moduliais ir automatikos sistemomis.
Ilga matavimo eiga: galimi eigos ilgiai nuo 50 mm iki 1500 mm, todėl jutiklius galima pritaikyti įvairiems mechanizmams.
Mažas mechaninis pasipriešinimas: rodyklės / slankiklio pasipriešinimas ≤0.5N leidžia naudoti jutiklį jautresnėse mechaninėse sistemose.
Atsparumas darbo sąlygoms: IP65 apsaugos klasė, platus darbinės temperatūros diapazonas ir didelis tarnavimo ciklų skaičius leidžia naudoti pramoninėje aplinkoje.
Stabilus poslinkio sekimas: jautrumas be histerezės 0.05–0.1 mm padeda tiksliau nustatyti realią mechanizmo padėtį.

Techninės specifikacijos

Produkto tipas	Linijinės padėties / poslinkio jutikliai
Matavimo eiga	50–1500 mm
Eigos ilgiai	50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000, 1250, 1500 mm
Varžos tolerancija	±10%
Rodyklės pasipriešinimas	≤0.5N
Maksimalus pagreitis	≤10 m/s²
Darbo ciklų skaičius	Iki 100 000 000 kartų
Maksimali įtampa	36V
Poslinkio greitis	≤5 m/s
Poslinkio jautrumas	0.05–0.1 mm be histerezės
Darbinė temperatūra	-40℃ ... +120℃
Sandėliavimo temperatūra	-50℃ ... +150℃
Apsaugos klasė	IP65

Bendri prekių grupės privalumai ir trūkumai

10 Pliusų (Privalumai)

+ Tikslus poslinkio matavimas: leidžia nustatyti realią mechanizmo padėtį, o ne tik galinę padėtį.

+ Platus eigos pasirinkimas: nuo 50 mm iki 1500 mm, todėl galima pritaikyti daugeliui įrenginių.

+ Didelis tarnavimo ciklų skaičius: iki 100 milijonų kartų, tinkama intensyviam naudojimui.

+ Mažas judančios dalies pasipriešinimas: ≤0.5N padeda sumažinti mechaninę apkrovą.

+ Geras jautrumas: 0.05–0.1 mm be histerezės leidžia tiksliau sekti eigos pokyčius.

+ Tinka pramonės automatikai: gali būti naudojami su PLC, valdikliais ir matavimo sistemomis.

+ Atsparumas aplinkai: IP65 apsauga padeda apsaugoti nuo dulkių ir vandens purslų.

+ Platus temperatūros diapazonas: darbas nuo -40℃ iki +120℃.

+ Tinka greitesniam judėjimui: poslinkio greitis iki 5 m/s.

+ Paprastesnė diagnostika: padeda stebėti mechanizmų eigą, susidėvėjimą ir darbo stabilumą.

10 Minusų (Trūkumai)

− Reikalingas tikslus parinkimas: eigos ilgis turi atitikti realų mechanizmo poslinkį.

− Netinka visiems valdikliams: reikia patikrinti įėjimo tipą ir signalo suderinamumą.

− Mechaninis montavimas svarbus: netikslus išlygiavimas gali pabloginti matavimo tikslumą.

− Gali reikėti papildomos apsaugos: agresyvioje aplinkoje IP65 gali būti nepakankama.

− Ribota maksimali įtampa: negalima viršyti 36V maksimalios įtampos.

− Jautrūs mechaniniams pažeidimams: netinkamas tvirtinimas ar smūgiai gali pažeisti matavimo elementą.

− Reikalinga periodinė patikra: būtina stebėti tvirtinimus, judėjimo laisvumą ir kabelių būklę.

− Netinka tik ON/OFF funkcijai: jei reikia tik galinės padėties signalo, paprastas ribinis jungiklis gali būti pigesnis.

− Reikia įvertinti judėjimo greitį: negalima viršyti ≤5 m/s poslinkio greičio.

− Ilgesni jutikliai užima daugiau vietos: 1000–1500 mm eigos modeliams reikia daugiau montavimo erdvės.

Naudojimo sritys

Buitiniam / individualiam naudojimui

Mažoms dirbtuvėms, savadarbėms automatikos sistemoms, technikos modernizavimui, nedideliems mechanizmams ir pozicijos stebėjimui, kai reikia matyti realų judančios dalies poslinkį.

Elektromontuotojui

Jutiklių montavimui prie valdymo spintų, PLC sistemų, analoginių įėjimų, hidraulinių ar pneumatinių cilindrų, įrenginių modernizavimui ir signalų pajungimui automatikos grandinėse.

Inžinieriui / projektuotojui

Padėties matavimo sistemų projektavimui, poslinkio eigos parinkimui, valdiklių įėjimų suderinimui, mechaninių mazgų kontrolei ir automatizuotų įrenginių parametrų nustatymui.

Pramonėje ir gamyboje

Gamybos linijoms, pakavimo įrenginiams, presams, staklėms, slankikliams, cilindrams, automatizuotiems mazgams ir techninės priežiūros sistemoms, kur reikalingas tikslus poslinkio sekimas.

Automatikos specialistui

Analoginių signalų nuskaitymui, procesų valdymui pagal realią padėtį, cilindrų eigos stebėjimui, ribinių padėčių programavimui ir įrenginių darbo diagnostikai.

Serviso ir priežiūros darbams

Susidėvėjusių padėties jutiklių keitimui, mechanizmų eigos patikrai, įrenginių gedimų diagnostikai, modernizavimui ir atsarginių dalių parinkimui pagal reikalingą eigos ilgį.

Skaityti daugiau

Poslinkio | linijinės padėties jutikliai automatizavimui

1 - 22 iš 22

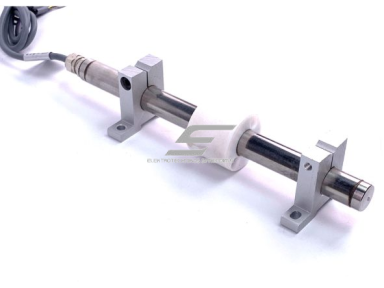

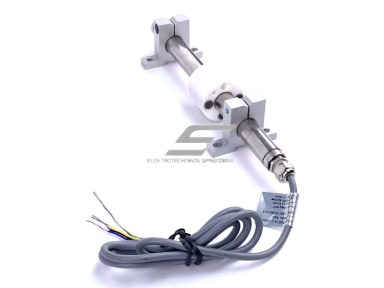

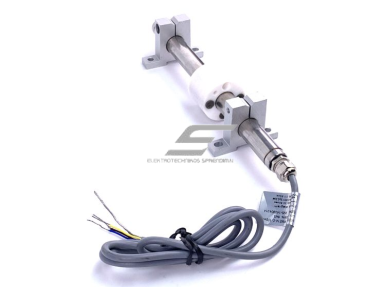

Linijinės padėties ir poslinkio jutiklis | 14–1500 mm | iki 36V DC | analoginis išėjimas | cilindrų, slankiklių ir mechanizmų eigos matavimui

Linijinės padėties ir poslinkio jutiklis | 14–1500 mm | iki 36V DC | analoginis išėjimas | cilindrų, slankiklių ir mechanizmų eigos matavimui

Kodas: ES-PME14-1500

Tai magnetorezistencinis linijinės padėties ir poslinkio jutiklis, skirtas tiksliam judančių mechanizmų eigos, padėties arba linijinio poslinkio matavimui. Jutiklis turi analoginį išėjimą, kabelinę jungtį, ±0,1% linijiškumą, iki 36V DC maitinimo įtampą, aliuminio korpusą ir aukštą sandarumo klasę. Dėl kompaktiškos konstrukcijos ir laikiklio tipo montavimo jis tinka pramonės įrenginiams, automatikai, hidraulikai, pneumatiniams mechanizmams ir pozicionavimo sistemoms.

Kaina 817.80 € su PVM

( 675.87 € be PVM )
