Belaidžiai kranų valdymo pultai – kaip parinkti inžineriškai

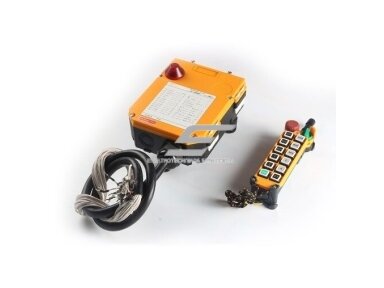

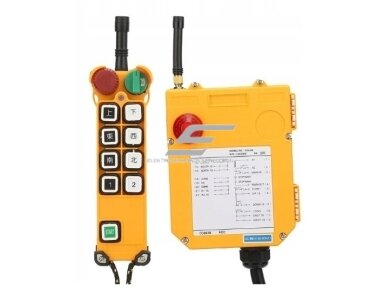

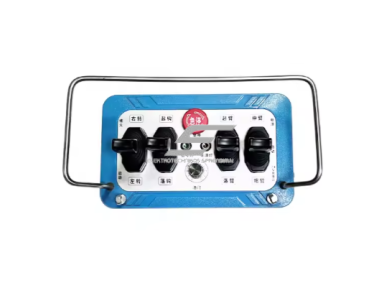

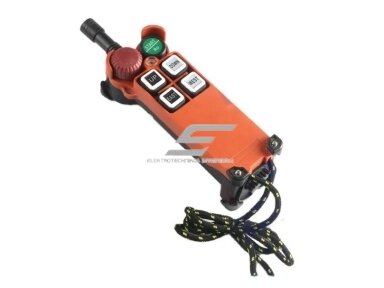

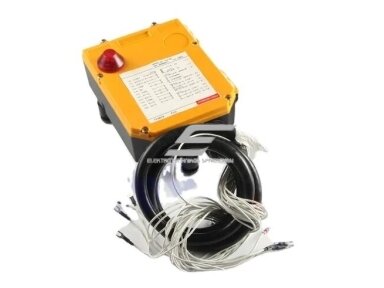

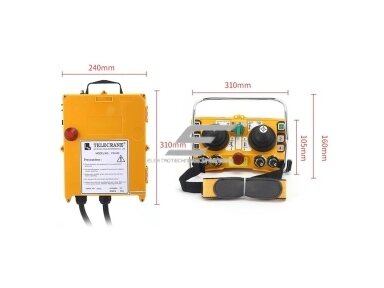

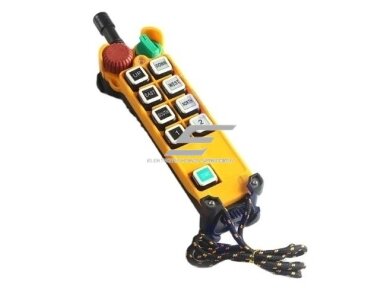

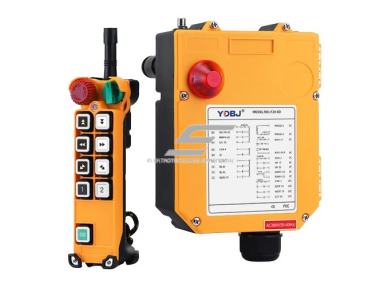

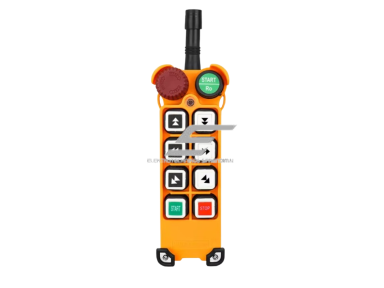

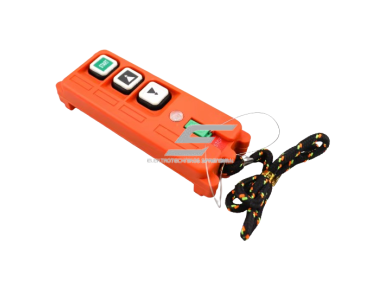

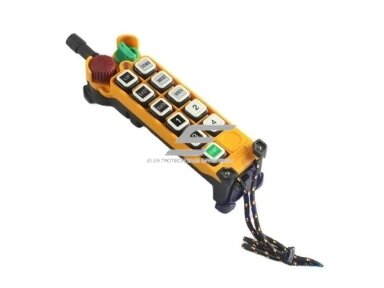

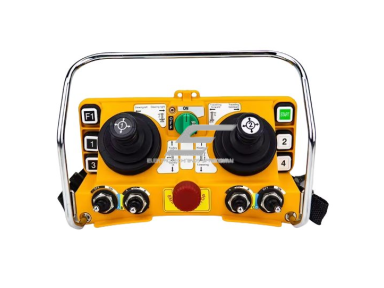

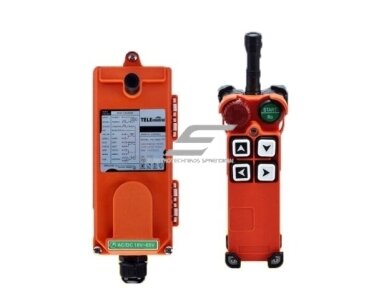

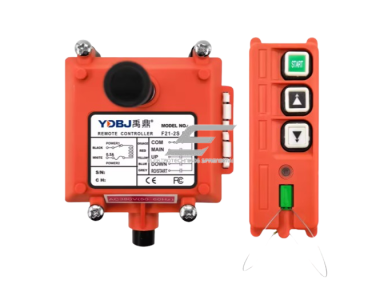

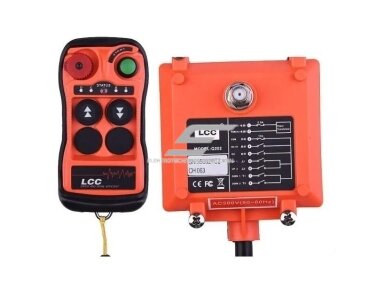

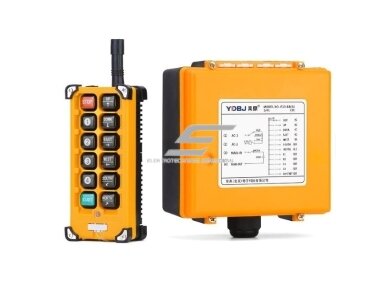

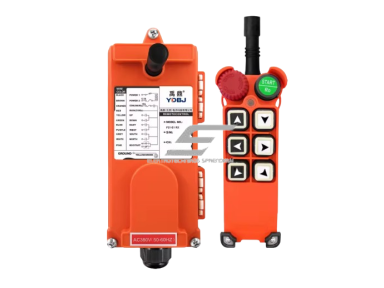

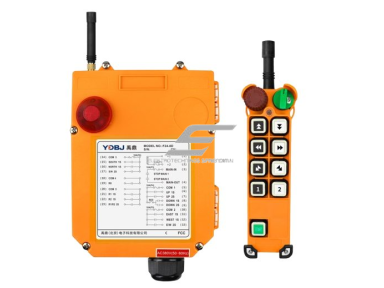

Radijo pultas pakeičia laidinio pulto mygtukus, bet kranu vis tiek valdo kontaktoriai. Todėl pultas renkamas ta pačia tvarka, kaip projektuojama valdymo schema: 1) judesiai ir greičiai → imtuvo išėjimų skaičius, 2) valdymo grandinės įtampa → imtuvo maitinimas, 3) saugos grandinė – STOP, START, ryšio nutrūkimas, 4) radijo dažnis, atstumas ir kiek kranų dirba vienoje zonoje, 5) aplinka – IP klasė. Tik tada – konkretus modelis.

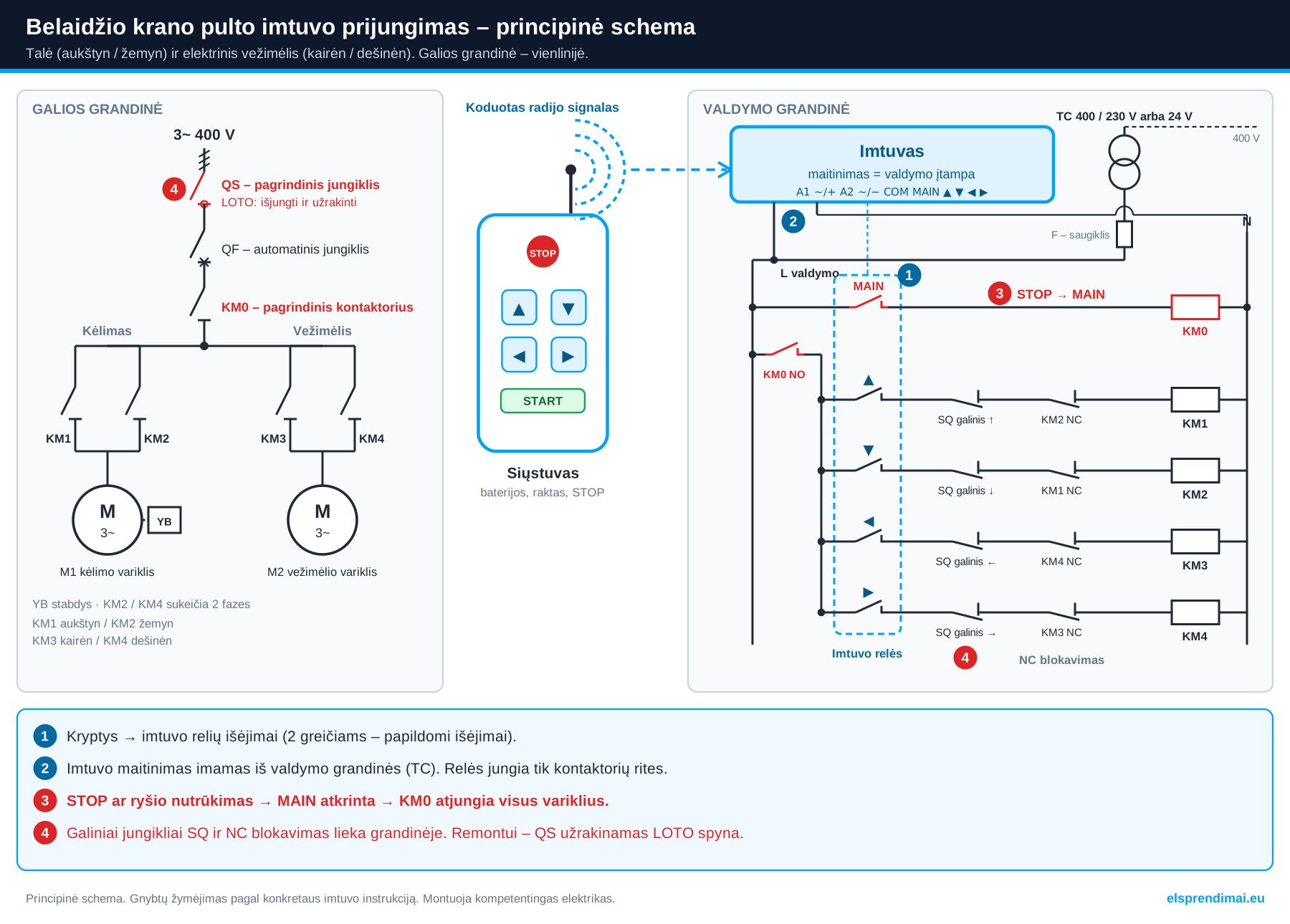

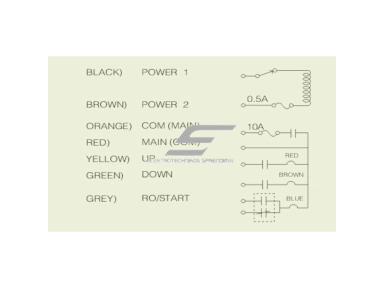

Principinė schema: imtuvo relės valdo kontaktorių rites, STOP atjungia pagrindinį kontaktorių KM0. Spustelėkite, kad padidintumėte.

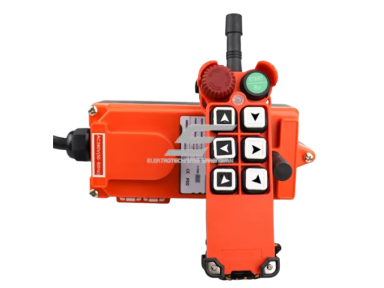

⚡ 3. Saugos grandinė – STOP, START ir ryšio nutrūkimas

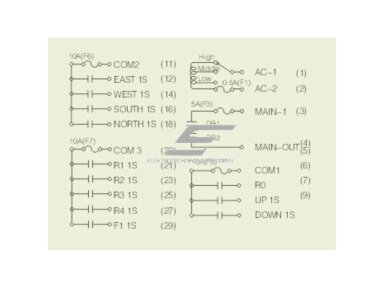

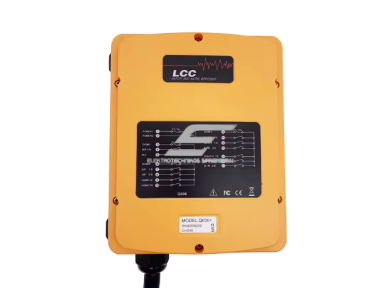

Belaidžiame valdyme saugą užtikrina ne mygtukas, o tai, kaip imtuvo išėjimai įjungti į schemą. Pagrindinis kontaktorius (MAIN) turi būti nuoseklus su visais judesiais.

⚡ Kėlimo mašinų elektros įrangos reikalavimai (EN 60204-32) belaidžiam valdymui: praradus ryšį kranas turi sustoti automatiškai, o STOP – atjungti pagrindinį kontaktorių. Tai tikrinama kiekvieną kartą įrengus ar pakeitus imtuvą.

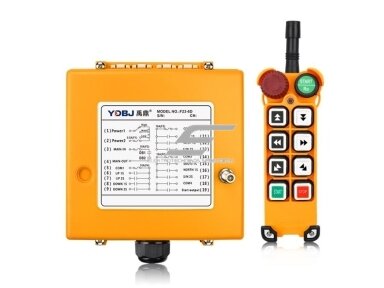

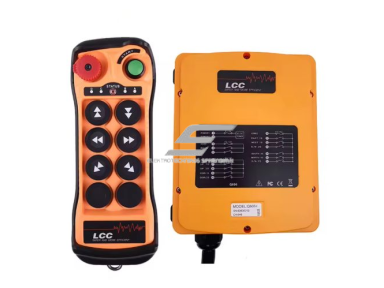

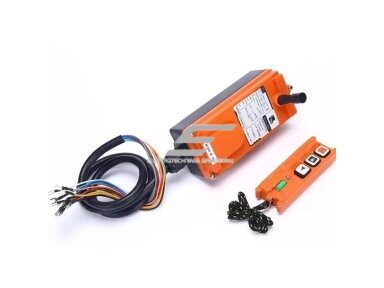

4. Radijo ryšys – dažnis, atstumas, keli kranai

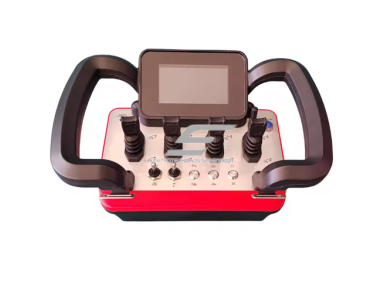

Dažnis ir veikimo atstumas priklauso nuo pulto serijos. Gamintojo atstumas nurodomas atviroje erdvėje – gamybinėje salėje su metalinėmis konstrukcijomis jis mažesnis.

• Keli kranai vienoje zonoje – kiekviena siųstuvo ir imtuvo pora turi turėti skirtingą adreso kodą; esant daug pultų – ir skirtingus kanalus.
• Antena – imtuvą ar jo anteną montuokite taip, kad metalinė spinta ir konstrukcijos neužstotų signalo.
• Trikdžiai – imtuvą ir jo laidus laikykite atokiau nuo dažnio keitiklių ir galios kabelių.
• Baterijos – siųstuvas maitinamas baterijomis; išsikrovusi baterija trumpina atstumą, todėl jas keiskite laiku.

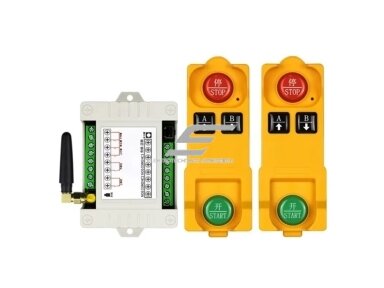

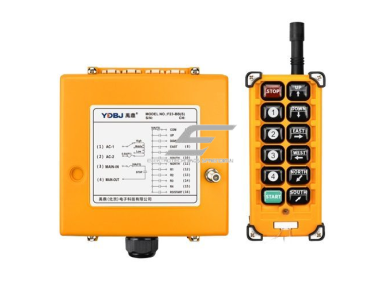

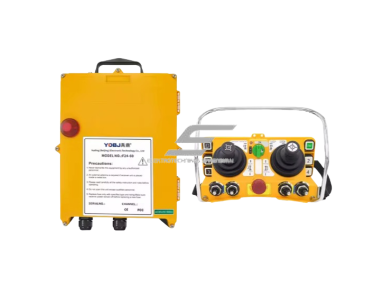

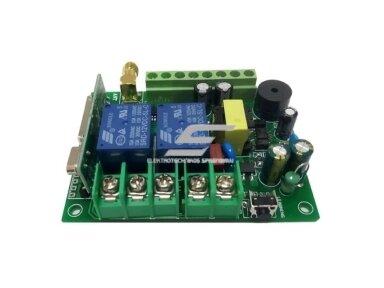

⚠ ES trumpojo nuotolio radijo įrenginiams dažniausiai naudojamos 433 MHz ir 868 MHz juostos. 315 MHz modeliams prieš naudojimą patikrinkite, ar dažnis leidžiamas jūsų šalyje.

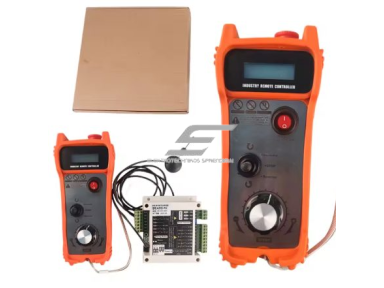

5. Aplinka – IP klasė siųstuvui

IP kodo pirmasis skaitmuo rodo apsaugą nuo dulkių, antrasis – nuo vandens. Visi šios grupės siųstuvai yra 6 klasės nuo dulkių, skiriasi apsauga nuo vandens.

⚠ IP klasė galioja tik su sandariai uždarytu baterijų dangteliu ir nepažeista tarpine. Imtuvas paprastai montuojamas spintoje arba turi savo korpuso IP – tikrinkite atskirai.

⚡ Saugus montavimas ir paleidimas

• ⚡ Imtuvą į krano schemą jungia kompetentingas elektrikas, atjungęs įtampą ir patikrinęs, kad jos nėra.
• Imtuvo maitinimas imamas iš valdymo grandinės ir apsaugomas pagal gamintojo instrukciją.
• MAIN išėjimas jungiamas nuosekliai su pagrindinio kontaktoriaus rite, krypčių kontaktoriai blokuojami tarpusavyje NC kontaktais.
• Galiniai jungikliai ir apkrovos ribotuvai paliekami veikti – jų neapeikite.
• Laikykitės kėlimo mašinų elektros įrangos reikalavimų (EN 60204-32) ir galiojančių kėlimo įrenginių priežiūros taisyklių.

Paleidimo patikra – be krovinio:

1. Kiekvienas mygtukas judina kraną ta kryptimi, kuri pažymėta pulte.
2. STOP sustabdo visus judesius; atleidus STOP kranas nepasileidžia be START.
3. Vykstant judesiui išjunkite siųstuvą ar išimkite baterijas – kranas turi sustoti.
4. Galiniai jungikliai suveikia abiem kryptimis.
5. Kai salėje keli kranai – kiekvienas pultas valdo tik savo kraną.

LOTO – prieš kranų ir telferių remontą

Išjungtas siųstuvas, nuspaustas STOP ar ištrauktas raktas nėra saugus energijos atskyrimas. Imtuvas, kontaktoriai, variklis ir stabdys lieka po įtampa.

1. Sustabdykite kraną ir nuleiskite krovinį.
2. Išjunkite krano pagrindinį (įvadinį) jungiklį.
3. Užrakinkite jį asmenine LOTO spyna ir pakabinkite įspėjamąją kortelę; dirbant keliems – daugiaspynis užraktas.
4. Patikrinkite, kad įtampos nėra, ir tik tada pradėkite darbus.

Spynos, užraktai ir kortelės – LOTO blokavimo priemonės. Kitos priemonės – sauga darbe.

Trumpai

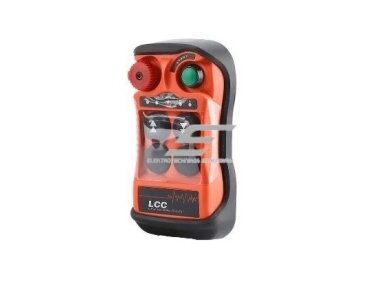

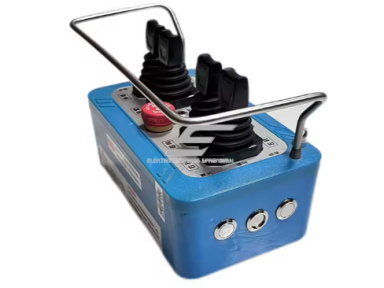

• Kryptys ir greičiai lemia mygtukų ir imtuvo išėjimų skaičių.

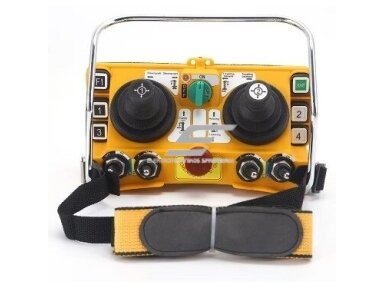

• Imtuvo maitinimas = kontaktorių ričių įtampa; relės jungia ritės, ne variklį.
• STOP ir ryšio nutrūkimas turi atjungti pagrindinį kontaktorių – patikrinkite paleidžiant.
• 868 MHz – iki 250 m, 433 MHz – iki 100 m; keli kranai – skirtingi kodai.
• Remontui – pagrindinis jungiklis užrakinamas LOTO spyna.

Parašykite krano tipą, kryptis ir greičius, kontaktorių ričių įtampą ir, jei galite, atsiųskite schemos nuotrauką – parinksime pultą, imtuvą ir kontaktorius. Susisiekite su mumis.
