Perforuotas kampuotis | skardos storis | 1.5mm | 25x25 | L-2m | 620220 KTP25H25/2
Kodas: 620220Kaina 2.93 € su PVM( 2.42 € be PVM )Perforuotas kampuotis yra tvirtas ir universalus montavimo elementas, skirtas elektrinių stovų, spintelių, korpusų ir dėklų tvirtinimo sistemoms. Gamintas iš aukštos kokybės cinkuoto plieno, jis užtikrina patikimą ilgalaikį naudojimą vidaus ir lauko sąlygomis. Dėl reguliaraus perforavimo kampuotis leidžia lengvai ir greitai atlikti tvirtinimo darbus.
Svarbu! Esant dideliam užsakymo kiekiui, bet kurios sekcijos iki 3 m ilgio.
KAINA NURODYTA UŽ 1M
-
Perforuotas kampuotis | skardos storis 1,5 mm | 25×25 mm | L=2 m | BAKS KTP25H25/2 | 620220

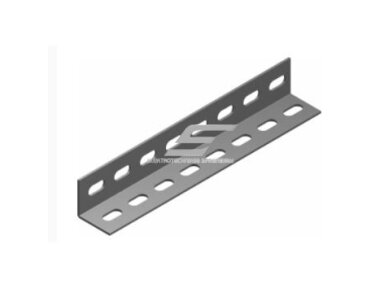

L formos plieno profilis su tolygine perforacija abiejuose flanšuose – kompaktiškas ir universalus montavimo elementas kabelių trasų sistemoms, elektros skydų rėmams ir stelažams. Viena detalė suteikia tvirtą, tiksliai išdėliotą tvirtinimo taškų rinkinį be papildomo gręžimo.
Pagrindinė mintis:
Perforuotas kampuotis KTP25H25/2 pirmiausia skirtas kabelių trasos sistemų atraminėms konstrukcijoms – sieniniams ir lubiniams laikiklių rėmams, lovelio tarpstatramčiams, spintelių bei skydų rėmų jungimui. 1,5 mm skardos storis su Sendzimir metodo cinkavimo sluoksniu užtikrina pakankamą standumą lengvoms ir vidutinėms apkrovoms, o kompaktiškas 25×25 mm profilis tinka ten, kur didesni kampuočiai netelpa arba pertekliniai. Visas 2 m ilgis lengvai supjaustomas rankiniu pjūklu ar kampasuku pagal reikiamą matmenį.Kojos 25×25 mm
Kompaktiškas, lygus flanšas – tinka siaurosioms konstrukcijoms ir esant ribotam montavimo gyliuiSkardos storis 1,5 mm
Sendzimir metodu cinkuotas plienas – PN-EN 10346:2015-09 atitinkanti apsauga nuo korozijosIlgis 2 000 mm
Vienas profilis – kelios atramų padėtys; lengvai pjaustomas pagal reikiamą matmenįPerforacija abiejuose flanšuose
VarŽtų ir kniedžių tvirtinimas be papildomo gręžimo – fiksuotais žingsniais visame ilgyjeKonstrukcija ir paskirtis

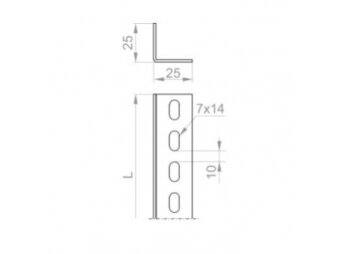

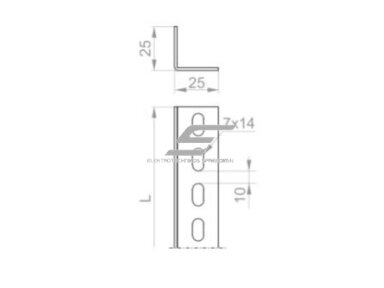

KTP25H25/2 – tai lygiakojas (simetriškas) L formos plieno profilis, kuriame abu 25 mm pločio flanšai suformuojami iš vieno 1,5 mm storio Sendzimir metodu cinkuoto plokštelinio plieno lakšto. Perforacija eina per abu flanšus visu 2 m ilgiu tolygiais žingsniais, todėl tvirtinimo vieta parenkama be matavimo ir gręžimo. BAKS šiuos kampuočius priskiria „Atraminių ir montavimo elementų" grupei, kuri tiesiogiai skirta elektros spintelių, rėmų ir kabelių trasų sistemos komponentų jungimu ir fiksavimu.
Montavimo schema paprasta: kampuotis prifiksuojamas prie sienos, lubų ar kito rėmo nario varŽtais per flanšo perforacijas, o antrasis flanšas tampa atraminiu paviršiumi loveli, kopėčių sistemai ar spintelės daliai. Ten, kur konstrukcija reikalauja daugiau sekcijų, kampuočiai sujungiami lygiagretino mazgo arba perdangos principu. Atitinkamų matmenų pjauna rankiniu metalo pjūklu, metaline disko pjovimo mašina arba kampasuks.
Kuo naudingas KTP25H25/2?
Kompaktiškas 25×25 mm profilis duoda gerą kompromisą tarp standžio ir darbojamos erdvės: ten, kur didesnio matmens kampuotis (35×35 ar 50×50 mm) per didelis arba per sunkus, KTP25H25/2 sutaupoma ir medžiagos, ir vietos, išlaikant pakankamą konstrukcinį tvirtumą lengvoms apkrovoms.Techninės specifikacijos
Prekės tipas Perforuotas kampuotis (L profilis, lygiašonis) Gamintojas BAKS Kazimierz Sielski (Lenkija) Gamintojo kodas / katalogo Nr. KTP25H25/2 / 620220 Flanšų matmenys (a × H) 25 × 25 mm (lygiašonis) Skardos storis 1,5 mm Ilgis 2 000 mm (2 m) Medžiaga (standartinis variantas) Plienas, cinkuotas Sendzimir metodu – PN-EN 10346:2015-09 (S) Kiti paviršiaus apdorojimo variantai F – karštasis cinkavimas (PN-EN ISO 1461); E – nerūdijantis plienas; L – dažymas standartine RAL spalva Perforacija Abu flanšai, tolygiais žingsniais visu ilgiu (BAKS standartinis žingsnis) Profilio forma L (kampuotis, 90°) Paskirtis pagal BAKS Atraminiai elementai elektros spintelių, rėmų ir konstrukcijų montavimui Komplektavimas dėžėje 10 vnt. (20 m) Pagrindinės funkcijos
- Perforacija abiejuose flanšuose – varžtai, kniedės ir kaiščiai fiksuojami bet kurioje padėtyje be papildomo gręžimo; sutaupo montavimo laiką ir sumažina paklaidą.
- Lygiašonis L profilis 25×25 mm – simetriškas kampuotis leidžia tvirtinti iš abiejų pusių arba pasukti 90°; tinka siaurosioms konstrukcijoms ir ribotam gyliui.
- Sendzimir cinkavimas – vidinė ir išorinė cinko apsauga nuo korozijos; tinkama sausoms ir normalios drėgmės patalpoms be papildomos dangos.
- 2 m standartinis ilgis – vienas profilis padengia kelis montavimo atstumus; paprastai supjaustomas be specialių įrankių pagal reikiamą matmenį.
- Deramas su BAKS kabelių trasų sistema – kampuotis naudojamas kaip atrama loveli, kopėčių sekcijoms ir jungimo rėmams toje pačioje sistemoje.
- Lengvas ir manipuliuojamas – 1,5 mm sienelė suteikia pakankamą standumą lengvoms apkrovoms, kartu išlaiko mažą profilį lengvam transportavimui ir sandėliavimui.
Kur naudojamas?
- Kabelių lovelio ir kopėčių atrama – sieninis ar lubinis laikiklio rėmas kabelių trasai; kampuotis jungia vertikalius stovus su horizontaliomis atramomis.
- Elektros skydų ir spintelių rėmo montavimas – apatiniai, viršutiniai ir šoniniai rėmo nariai surenkamose konstrukcijose.
- Stelažų ir lentynų karkasas – sandėlių, serverių kambarių, elektros patalpų apkrovos lentynų atraminės sijos.
- Pramoninė automatika – valdymo skydų vidaus rėmų ir DIN bėgelių montavimo pagrindas.
- HVAC ir vamzdynų atramos – smulkios šaltkalvių ir vamzdynų atramų konstrukcijos, kur reikia paprastų kampinių jungčių.
- Statybos ir apdailos darbai – lengvos metalinės karkaso dalys, kur nereikia struktūrinio profilio, tačiau svarbu tvarkinga perforacija ir tiesus kampas.
- Atsarginė ir remonto medžiaga – sandėlyje laikoma kaip universali medžiaga greituose remonto ir papildymo darbuose.
Naudojimas pagal poreikį
Elektros instaliacijos montuotojui.
Kabelių trasos atrama, BAKS lovelio ir kopėčių sistemos rėmas – standartinės tinklinės ir perforuotosios trasos montavimo dalis be papildomų skaičiavimų.Automatikos skydų surinkėjui.
Vidinio rėmo elementas, DIN bėgelių laikiklis, spintelės padalijimo pertvara ar apatinės atramos padas – vienas profilis atlieka kelias funkcijas skyde.Sandėlio / pramonės ūkio valdytojui.
Greita metalinė jungtis stelažams, lentynoms ar lengvos paskirties karkasams surinkti be suvirinimo – tik pjauname ir veržiame varžtus.Praktinis panaudojimas:
Elektros patalpoje reikia pritvirtinti 200 mm BAKS lovelio sekciją prie betono lubų: du KTP25H25/2 kampuočiai supjaustomi po 300 mm, lubinė plokštė pritvirtinama per viršutinį flanšą (M8 inkaras į betoną), o apatinis flanšas tampa atraminiu paviršiumi loveli – per 15 min. be gręžimo pačiame loveli.Pliusai
- Perforacija abiejuose flanšuose – tvirtinimas bet kurioje padėtyje be gręžimo
- Sendzimir cinkavimas – koreguota apsauga nuo korozijos sausose ir normalios drėgmės patalpose
- Universalus: kabelių trasų atramos, rėmai, stelažai, automatikos skydų vidus
- BAKS sistemoje suderinama su lovelio, kopėčių ir laikiklių grupėmis
- Lengvai pjaustomas pagal matmenį – nereikia specialių įrankių
- 2 m ilgis – racionalus sandėliavimas ir transportavimas, mažiau liekanų
Minusai / ribojimai
- 1,5 mm sienelė – neskirta didelėms apkrovoms; vidutinėms ir sunkiosioms konstrukcijoms rinkitės KTC25H25/2 (2,0 mm) arba KTP35H35/2 (35×35 mm)
- Standartinis variantas (S) – tik sausos ir normalios drėgmės patalpos; korozinei aplinkai reikalingas F (karštasis cinkavimas) arba E (nerūdijantis plienas) variantas
- Nėra padengimo tepalu ar specialia apsaugine danga – eksploatacijai lauke patikrinkite tinkamą apdorojimą
- Perforacija fiksuota gamykloje – jei jums reikia kitokio žingsnio, profilis negali būti pakeistas
Montavimo pastabos
- Pjaustant naudokite apsaugines akinius – metaliniai drožliai yra aštrūs; nuopjovų kraštus apdailinkite failu arba deburingo priemone.
- Apkrovos skaičiavimas – prieš projektuodami atraminę konstrukciją patikrinkite, kad profilį naudojate pagal paskirtį: 1,5 mm KTP skirta lengvoms, ne konstrukcinėms apkrovoms.
- Varſtai ir šaibos – naudokite tinkamo skersmens varžtus pagal perforacijos skylutės dydį; per didelis varžtas gali deformuoti flanšą.
- Korozinė aplinka – jeigu aplinkos drėgmė didelė arba naudojate lauke, užsakykite F (karštasis cinkavimas) variantą; standartinis S variantas tam netinka.
- Elektros instaliacijos konstrukcijose – įžeminimo ir potencialo išlyginimo reikalavimus tikrinkite pagal taikomą normą (pvz., PN-EN IEC 61439); cinko dangos elektrinis laidumas palaikomas, tačiau jungties patikimumą turi patvirtinti projektuotojas.
Greitas pasirinkimo gidas – BAKS kampuočių serija
Pasirinkimas priklauso nuo flanšų pločio, skardos storio ir apkrovos. Žemiau – pagrindiniai šios serijos variantai:
Modelis Flanšai Storis Tipinė paskirtis KTP25H25/2 ← jūs čia 25×25 mm 1,5 mm Lengvos lovelio atramų, spintelių vidus, smulkios rėminės dalys KTC25H25/2 25×25 mm 2,0 mm Tas pats dydis, didesnė apkrova – patikimesnė jungtis KTP35H35/2 35×35 mm 1,5 mm Didesnis flanšas – lovelio ir spintelių atramos, universalūs rėmai KTT50H50/2 50×50 mm 3,0 mm Sunkiosios konstrukcijos, pramoniniai rėmai, didelės apkrovos Tinka, kai reikia:- Kompaktiško, nesudėtingo kampinio tvirtinimo elemento lovelio trasai, spintelei ar stelažui
- Greito rėmo iš standartinių BAKS profilių surinkimo be pjaustant didesnių profilių
- Atsarginės medžiagos sandėlyje – vienas ilgis pjaustomas pagal poreikį
Patikrinkite prieš naudojimą:- Ar 1,5 mm sienelė atitinka jūsų konstrukcijos apkrovos reikalavimus
- Ar aplinkos drėgmė leidžia naudoti standartinį S (Sendzimir) variantą
- Ar 25 mm flanšas pakankamai platus jūsų jungiamam komponentui
Svarbus priminimas: KTP25H25/2 nepakeičia struktūrinių metalinių konstrukcijų profilių (pvz., IPE, UPE, L-kampuočių pagal EN 10056) – tai elektros instaliacijos pagalbinė medžiaga lengvoms atramoms ir rėmams.Dažniausiai užduodami klausimai
⚡Kuo skiriasi KTP25H25/2 nuo KTC25H25/2?
KTP – 1,5 mm skardos storis, KTC – 2,0 mm; abi serijos turi tą patį 25×25 mm flanšo matmenį, tačiau KTC atlaikys didesnę apkrovą ir yra atsparesnė mechaniniam poveikiui.⚡Ar šį kampuotį galima naudoti lauke?
Standartinis S variantas (Sendzimir cinkavimas) nėra skirtas ilgalaikiam lauko eksploatavimui – pasirinkite F (karštasis cinkavimas) arba E (nerūdijantis plienas) variantą; juos tiekiame užsakymo pagrindu.⚡Koks varžto skersmuo tinka perforacijai?
BAKS kampuočiuose standartinė perforacijos skylutė – M8 varžtui; tikslų skersmenį patikrinkite gamintojo lapuose arba fiziškai ant prekės – esant abejojimų, kreipkitės į mus.⚡Ar galima užsisakyti 3 m ilgio?
KTP25H25 serijoje standartinis ilgis – 2 m ir 3 m; 3 m variantas gali būti tiekiamas užsakymo pagrindu – susisiekite su mumis dėl prieinamumo.⚡Kiek kampuočių reikia standartiniam lovelio laikikliui?
Tipinis sieninis laikilio rėmas kabelių loveli kiekvienam atramos taškui naudoja 2 kampuočius (po vieną kiekvienoje pusėje); tikslus skaičius priklauso nuo lovelio pločio gir tarpstatramčio atstumo.⚡Ar galite parinkti visus atramų sistemos komponentus kartu?
Taip – atsiųskite lovelio tipą, plotį ir tarpstatramčio atstumą: parinksime kampuočius, laikiklių kryžmines atramas ir tvirtinimo elementus ir pateiksime bendrą pasiūlytą.Perforuotas kampuotis BAKS KTP25H25/2 | 1,5 mm | 25×25 mm | L=2 m | 620220
Kompaktiškas L formos Sendzimir cinkuoto plieno profilis su perforacija abiejuose flanšuose – universali medžiaga kabelių trasų atramoms, elektros skydų rėmams ir stelažams, kur svarbus tikslus tvirtinimo žingsnis be papildomo gręžimo. Lengvoms ir vidutinėms apkrovoms sausose bei normalios drėgmės patalpose; korozinei aplinkai pasirinkite F (karštasis cinkavimas) arba E (nerūdijantis plienas) variantą.
