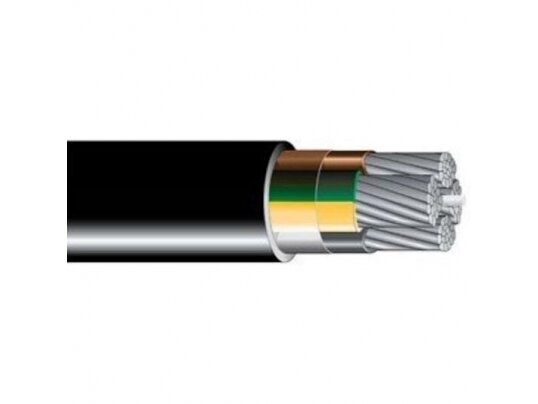

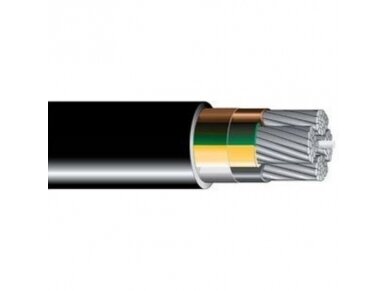

Aliuminis jėgos kabelis | 4x120mm² | AXMK | 2 klasė | 1m | juodas

Kabelis turi keturis 120mm² skerspjūvio aliuminio laidininkus ir yra skirtas 600/1000V vardinės įtampos elektros sistemoms. XLPE izoliacija pritaikyta darbui iki 90°C maksimalios darbinės temperatūros, o PVC išorinis apvalkalas apsaugo vidinę kabelio konstrukciją nuo aplinkos poveikio.

Juodas PVC išorinis kabelio apvalkalas yra atsparus UV spindulių poveikiui, todėl kabelis gali būti naudojamas lauko elektros instaliacijose, kuriose jį veikia saulės spinduliai ir kitos aplinkos sąlygos.

Kabelio laidininkų izoliacijai naudojama XLPE medžiaga. Ji tinkama jėgos kabeliams ir leidžia kabelį eksploatuoti iki 90°C maksimalios darbinės temperatūros, laikantis konkrečios instaliacijos projektavimo ir eksploatavimo reikalavimų.

• 4x120mm² aliuminio laidininkai tinkami didesnės galios stacionarioms elektros energijos perdavimo linijoms.
• Aliuminio laidininkai yra lengvesni už tokio paties skerspjūvio varinius laidininkus.
• XLPE izoliacija skirta darbui iki 90°C maksimalios darbinės temperatūros.
• Juodas PVC išorinis apvalkalas atsparus UV spindulių poveikiui.
• Galima kloti lauke ir žemėje.
• Tinka sausoms, drėgnoms ir šlapioms patalpoms.
• Galima montuoti kabeliniuose kanaluose ir vamzdžiuose.
• Galimas tiesioginis montavimas betone.

• Aliuminio laidininkas: būtina naudoti aliuminiui arba Al/Cu jungtims tinkamus kabelių antgalius, gnybtus ir montavimo technologiją.
• 2 klasės laidininkas: kabelis skirtas stacionariam montavimui ir nėra skirtas nuolat judančioms arba dažnai lankstomoms jungtims.
• Didelis kabelio skerspjūvis: montuojant reikia įvertinti kabelio lenkimo galimybes, įvadų dydį ir pakankamą vietą elektros skyde.
• Leistina srovė nėra vienoda visomis sąlygomis: faktinė kabelio apkrova priklauso nuo klojimo būdo, temperatūros, grupavimo ir kitų instaliacijos sąlygų.

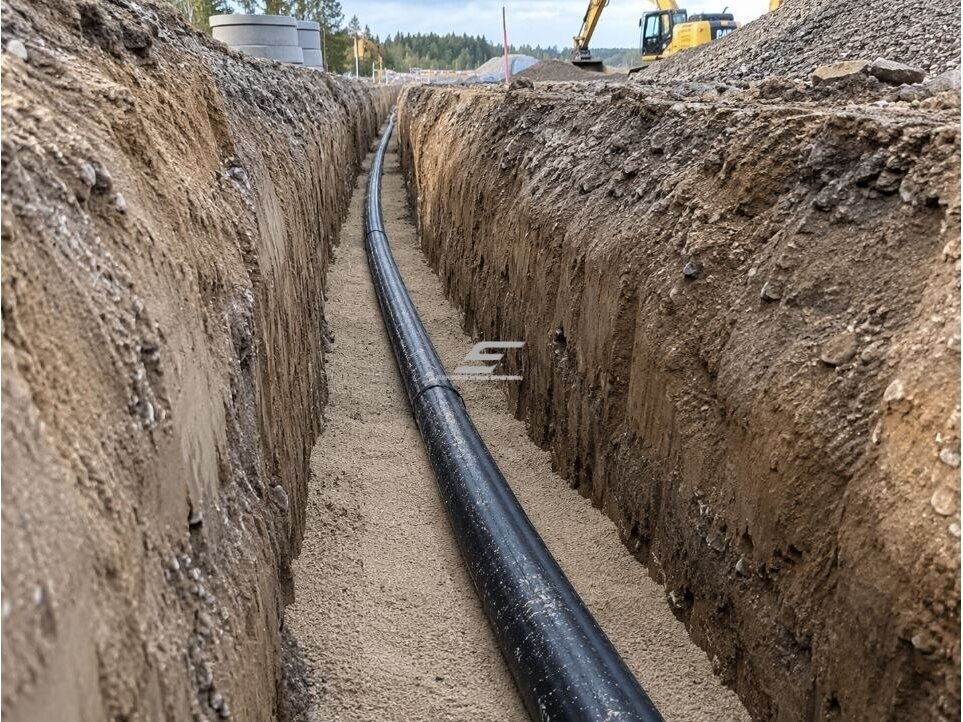

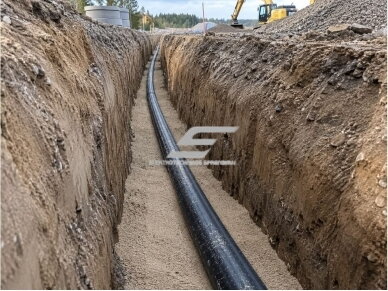

Pramoniniame objekte reikia nutiesti stacionarią elektros tiekimo liniją tarp pagrindinio paskirstymo skydo ir kito elektros paskirstymo taško. Projektuotojas pagal numatomą apkrovą, linijos ilgį, įtampos kritimą ir klojimo sąlygas nustato, kad tinkamas 4x120mm² aliuminio kabelis. Kabelio dalis klojama žemėje, o kita dalis vedama kabeliniame kanale. XLPE izoliacija ir PVC apvalkalas leidžia kabelį naudoti tokiomis sąlygomis, o UV atsparus juodas apvalkalas tinkamas lauke esančioms linijos dalims.

Kabelio laidininkai pagaminti iš aliuminio. Kabelį sudaro keturi 120mm² skerspjūvio laidininkai.

Kabelio vardinė įtampa yra 600/1000V.

Taip. Kabelis tinkamas klojimui žemėje.

Taip. Kabelis tinkamas lauko instaliacijoms, o jo juodas išorinis apvalkalas yra atsparus UV spindulių poveikiui.

Taip. Kabelis gali būti naudojamas sausose, drėgnose ir šlapiose patalpose.

Taip. Kabelis tinkamas montuoti tiesiogiai betone.

Nurodyta maksimali kabelio darbinė temperatūra yra 90°C.

Laidininkų izoliacija yra XLPE, o išorinis kabelio apvalkalas – PVC.

Reikia įvertinti numatomą apkrovos srovę, kabelio ilgį, leistiną įtampos kritimą, klojimo būdą, aplinkos temperatūrą, kabelių grupavimą, apsaugos aparato parametrus ir trumpojo jungimo sąlygas. Vien tik 120mm² skerspjūvis neleidžia nustatyti, ar kabelis tinkamas konkrečiai instaliacijai.

Aliuminio laidininkų prijungimui naudokite tik aliuminiui arba Al/Cu jungtims tinkamus gnybtus, antgalius ir kitą jungiamąją įrangą. Kabelio skerspjūvis, leistina ilgalaikė srovė, apsaugos aparatai, įtampos kritimas ir klojimo būdas turi būti parenkami pagal konkrečios elektros instaliacijos projektą bei montavimo sąlygas. Jei nėra atlikti elektrotechniniai skaičiavimai, kabelio negalima rinktis vien pagal įrenginio galią arba nominalią srovę.
