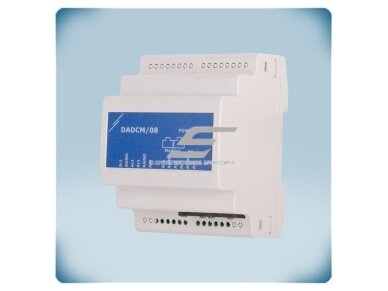

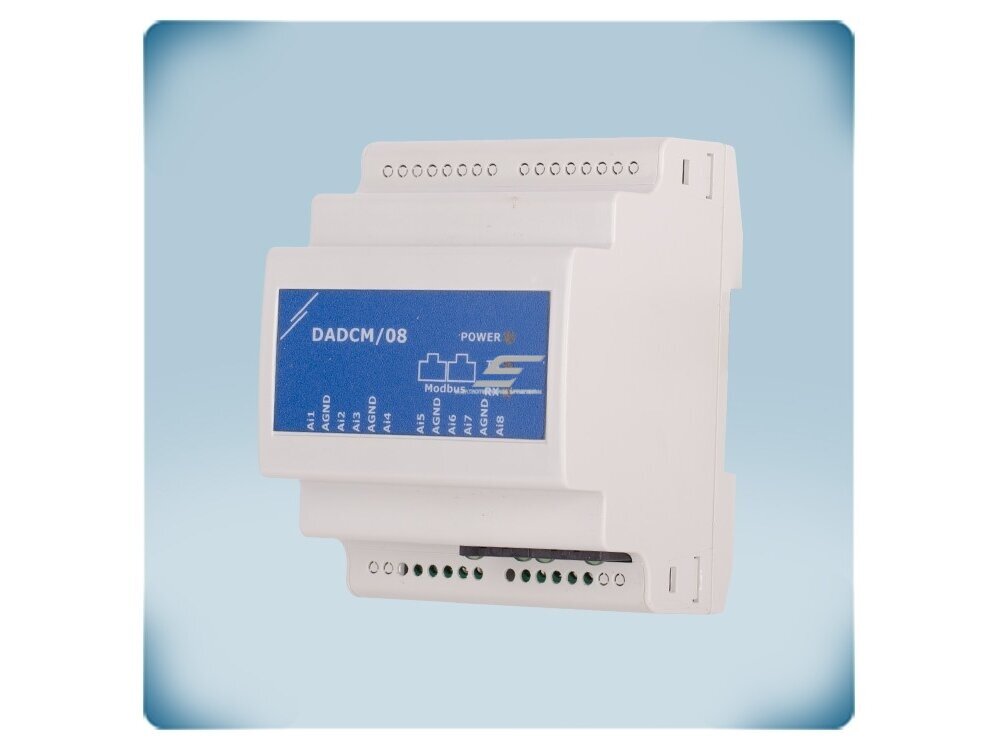

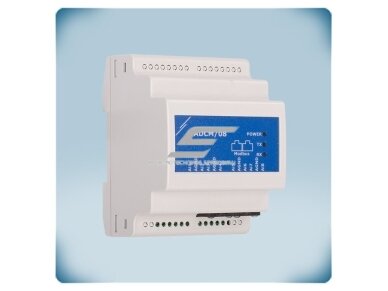

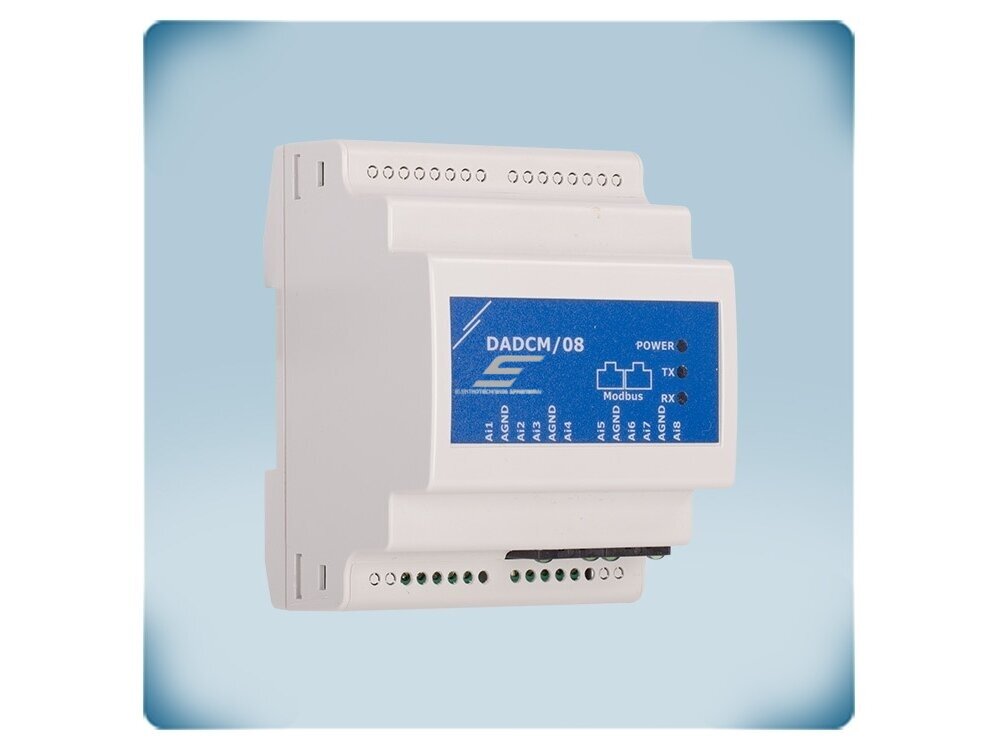

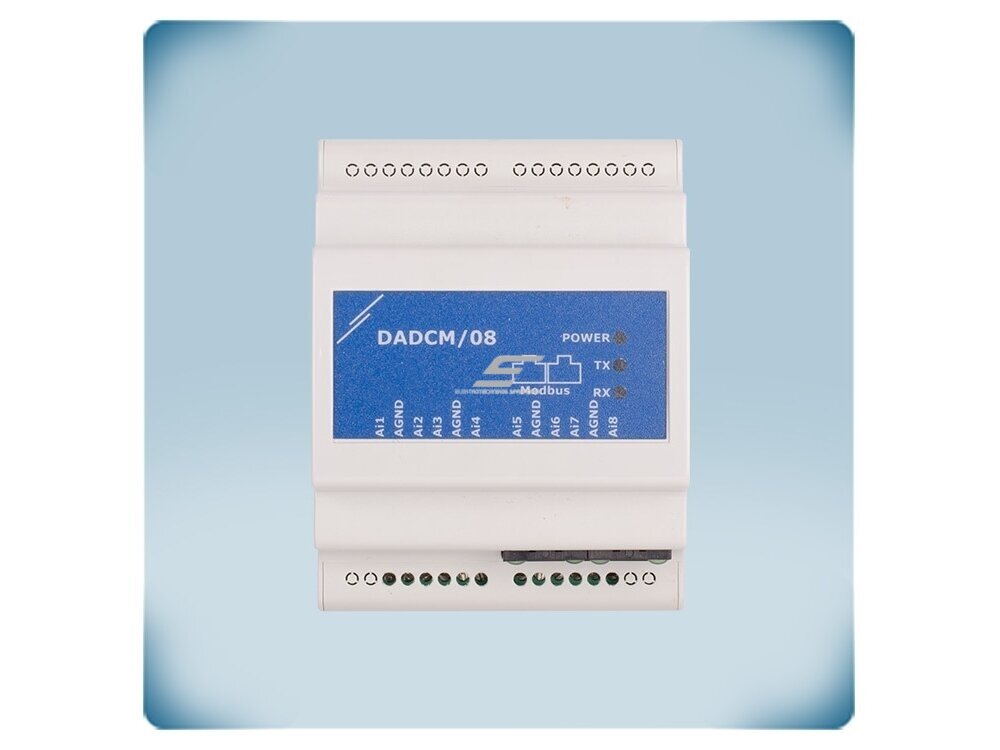

    Analoginio signalo į Modbus RTU keitiklis | 4 įėjimai 0-10VDC/0-20mA/PWM + 4 įėjimai 0-10VDC/0-20mA | 24VDC PoM | DIN bėgelis | IP30 | Sentera Controls | DADCM-08

    Kodas: DADCM-08
    Pasiteirauti apie prekę
    Kaina 98.78 € su PVM
    ( 81.64 € be PVM )
    154.09 € Sutaupykite 55.31 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Analoginio signalo į Modbus RTU keitiklis | 4 įėjimai 0-10VDC/0-20mA/PWM + 4 įėjimai 0-10VDC/0-20mA | 24VDC PoM | DIN bėgelis | IP30 | Sentera Controls | DADCM-08

    DADCM-08 – Sentera Controls DIN bėgelio keitiklis, kuris analoginius signalus paverčia Modbus RTU registrais. Jame 4 universalūs įėjimai 0-10 VDC / 0-20 mA / PWM ir 4 analoginiai įėjimai 0-10 VDC / 0-20 mA; įėjimų tipai parenkami per Modbus RTU.

    Pagrindinė mintis:
    Keitiklis surenka iš skydo aplinkos analoginius jutiklius ir pateikia jų reikšmes BMS ar Sentera valdikliui per vieną Modbus liniją – nereikia PLC su analoginiais įėjimais.
    Įėjimai
    4 × 0-10 VDC/0-20 mA/PWM + 4 × 0-10 VDC/0-20 mA
    Ryšys
    Modbus RTU (RS485)
    Maitinimas
    24 VDC PoM, Imax 40 mA
    Montavimas / apsauga
    DIN bėgelis, IP30

    Veikimo principas

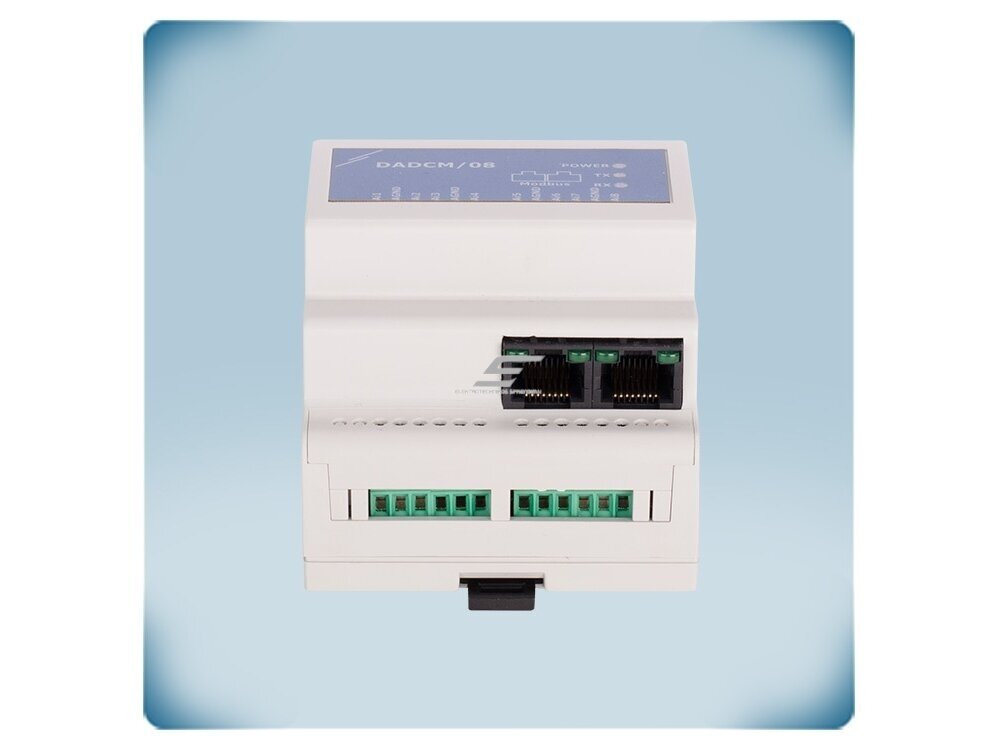

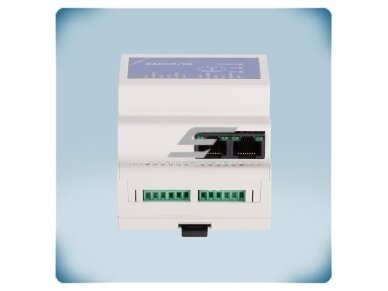

    Keitiklis montuojamas ant DIN bėgelio (EN 60715) ir jungiamas į Modbus RTU liniją dviem RJ45 jungtimis arba gnybtais A, /B, GND, 24 VDC; per tą pačią liniją gauna 24 VDC maitinimą (Power over Modbus, Imax 40 mA). Laidai – iki 1,5 mm², nuvalymo ilgis 8 mm.

    Įėjimai Ai1–Ai4 priima 0-10 VDC, 0-20 mA arba PWM (5 kHz) signalą – tipas parenkamas per Modbus RTU, o įėjimai Ai5–Ai8 priima 0-10 VDC arba 0-20 mA. Įėjimo varža 150 kΩ.

    Rezultatas – visos išmatuotos vertės pateikiamos Modbus registruose, kuriuos nuskaito BMS ar Sentera pagrindinis valdiklis, o iki BMS eina tik viena RS485 linija. Būseną rodo ON, TX ir RX LED; registrus galima atstatyti trumpikliu P4 (nekomplektuojamas) ant 1–2 kontaktų ≥20 s.

    Kuo naudingas DADCM-08?
    Vienas modulis į Modbus perkelia iki 8 analoginių signalų. Mažiau kabelių iki BMS valdiklio ir paprastesnė schema.

    Techninės specifikacijos

    Prekės tipas Analoginio signalo į Modbus RTU keitiklis
    Gamintojas / kodas Sentera Controls / DADCM-08
    Serija DADCM-08 / DADCM-44
    Maitinimas 24 VDC per Modbus (PoM), Imax 40 mA
    Įėjimai Ai1–Ai4 0-10 VDC / 0-20 mA / PWM (5 kHz), tipas parenkamas per Modbus RTU
    Įėjimai Ai5–Ai8 0-10 VDC / 0-20 mA
    Įėjimo varža 150 kΩ
    Ryšys Modbus RTU (RS485): 2 × RJ45 arba gnybtai A, /B, GND, 24 VDC
    Indikacija ON, TX, RX LED
    Registrų atstatymas Trumpiklis P4 (nekomplektuojamas) ant 1–2 kontaktų ≥20 s
    Laidai iki 1,5 mm², nuvalymo ilgis 8 mm
    Montavimas DIN bėgelis (EN 60715)
    Korpusas ABS, UL94-V0, pilkas RAL 7035
    Apsaugos klasė IP30
    Darbo aplinka -5…+65 °C, 5–85 % rH be kondensacijos; tik patalpoms
    Svoris 0,120 kg neto
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61000-6-2, EN 61000-6-3, EN 61326-2-3), EN 60730-1, WEEE, RoHS

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Universalūs įėjimai – 0-10 VDC, 0-20 mA arba PWM – tipas parenkamas per Modbus.
    • Papildomi 4 analoginiai įėjimai – iš viso 8 analoginiai signalai viename DIN modulyje.
    • Maitinimas per Modbus – 24 VDC ir duomenys vienu kabeliu.
    • Dvi RJ45 jungtys – patogus linijos tęsimas nuo modulio prie modulio.
    • LED indikacija – maitinimas ir duomenų mainai matomi iš karto.
    • Gnybtinis prijungimas – vietoje RJ45 galima naudoti gnybtus A, /B, GND, 24 VDC.
    • Registrų atstatymas – trumpikliu P4 ant 1–2 kontaktų ≥20 s grąžinami gamykliniai nustatymai.

    Kur naudojamas?

    • Analoginių jutiklių (slėgio, drėgmės, CO₂) prijungimas prie Modbus BMS
    • Daugelio analoginių signalų surinkimas viename skyde
    • Vėdinimo įrenginių ir šilumos punktų automatika
    • Senesnių analoginių sistemų integravimas į Modbus
    • Kelių vėdinimo įrenginių slėgio daviklių signalų surinkimas viename skyde
    • Esamų 0-20 mA pramoninių jutiklių prijungimas prie Modbus

    Naudojimas pagal poreikį

    Pastatų automatikos (BMS) integratoriui.
    Aštuoni analoginiai signalai pasiekiami kaip Modbus registrai be papildomų PLC įėjimų.
    ŠVOK skydų gamintojui.
    Aštuoni analoginiai kanalai viename 0,12 kg DIN modulyje, maitinamame per PoM.
    Senų analoginių sistemų modernizuotojui.
    Esamus 0-10 VDC ir 0-20 mA jutiklius perkelia į Modbus nekeisdamas pačių jutiklių.

    Praktinis panaudojimas

    Jeigu skyde reikia surinkti keturių diferencinio slėgio daviklių 0-10 VDC signalus ir dar keturių jutiklių 0-20 mA signalus, tada vienas DADCM-08 visus aštuonis pateikia BMS kaip Modbus registrus, imdamas iš PoM linijos tik iki 40 mA.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DADCM-08 visada tik nuskaito signalus ir pateikia juos Modbus – keičiasi prijungiami jutikliai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Kanalinė vėdinimo sistema Slėgio daviklis 0-10 VDC → Ai1 Slėgis matomas BMS Įėjimo tipą nustatykite per Modbus
    Drėgmės / CO₂ kontrolė Jutikliai 0-20 mA → Ai2–Ai4 Kelios patalpos – vienas modulis Patikrinkite jutiklių maitinimą
    Skydas su daug analoginių signalų Iki 8 jutiklių → Ai1–Ai8 Visi signalai vienu Modbus adresu PWM galimas tik Ai1–Ai4
    Ventiliatoriaus greičio grįžtamasis ryšys PWM signalas → Ai1–Ai4 Būsena nuskaitoma Modbus PWM dažnis iki 5 kHz

    Kaip parinkti signalo keitiklį

    Užduotis Rekomenduojamas modelis
    Modbus → 1 analoginis išėjimas, paviršinis montavimas, IP65 MDACM1 (1 × 0-10 V / 0-20 mA / PWM)
    Modbus → 3 analoginiai išėjimai, DIN bėgelis DDACM-03 (3 išėjimai, be izoliacijos)
    Modbus → 3 galvaniškai izoliuoti išėjimai, DIN DDACM-I3 (3 izoliuoti išėjimai)
    8 analoginiai įėjimai → Modbus, DIN DADCM-08 (4 Ai/Di + 4 Ai) ← šis modelis
    4 analoginiai + 4 temperatūros (PT500/PT1000) įėjimai → Modbus DADCM-44 (4 Ai/Di + 4 Ti)
    Taisyklė: jei reikia nuskaityti tik 0-10 VDC / 0-20 mA signalus – DADCM-08 (8 kanalai); jei dalis taškų yra PT500/PT1000 temperatūros zondai – DADCM-44. Modbus komandai paversti analoginiu išėjimu – MDACM1 / DDACM serija.
    Kada rinktis kitą sprendimą: analoginiams išėjimams iš Modbus – DDACM-03, DDACM-I3, MDACM1; skaitmeniniams įėjimams / išėjimams – DIO-M-D4, DIO-M-R2.

    Pliusai

    • Įėjimų tipai parenkami per Modbus
    • 8 analoginiai kanalai
    • Maitinimas per Modbus (PoM)
    • 2 × RJ45 – patogus linijos tęsimas
    • DIN bėgelis

    Minusai / ribojimai

    • Tik įėjimai – analoginiams išėjimams rinkitės DDACM-03 / DDACM-I3
    • IP30 – tik patalpoms / skydui
    • Reikalingas pagrindinis Modbus įrenginys, nuskaitantis registrus
    • PWM galimas tik Ai1–Ai4; PT500 / PT1000 zondams – DADCM-44

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas ar automatikos specialistas, atjungus maitinimą.
    • Neviršykite Power over Modbus (PoM) maitinimo šaltinio galios – sumuokite visų linijoje maitinamų įrenginių sroves.
    • Naudoti tik patalpose, -5…+65 °C, 5–85 % rH be kondensacijos.
    • Registrų atstatymą (trumpiklis P4) atlikite tik pagal instrukciją.

    Greitas pasirinkimo gidas

    Modbus RTU
    4 × 0-10 V / 0-20 mA / PWM
    4 × 0-10 V / 0-20 mA
    24 VDC PoM
    DIN
    IP30
    Tinka, kai reikia:
    • prijungti analoginius jutiklius prie Modbus BMS;
    • surinkti iki 8 analoginių signalų viename modulyje;
    • sumažinti kabelių kiekį iki valdiklio.
    Patikrinkite prieš naudojimą:
    • jutiklių išėjimo tipą (V, mA, PWM);
    • kanalų skaičių;
    • PoM maitinimo šaltinio galios rezervą.
    Svarbus priminimas: DADCM-08 nėra valdiklis – jis tik pateikia išmatuotas reikšmes Modbus registruose.

    DUK

    Kaip parenkamas įėjimo tipas?
    Įėjimų Ai1–Ai4 tipas (0-10 VDC, 0-20 mA arba PWM) parenkamas per Modbus RTU registrus.
    Ar galima jungti PT1000 jutiklius?
    Ne, PT500 / PT1000 zondams skirtas DADCM-44 su įėjimais Ti1–Ti4.
    Ar reikia atskiro maitinimo?
    Ne, 24 VDC tiekiama per Modbus (PoM), o modulis naudoja iki 40 mA.
    Ar galima montuoti lauke?
    Ne, IP30 korpusas skirtas tik patalpoms ir skydams, darbo aplinka -5…+65 °C.
    Kiek analoginių įėjimų turi DADCM-08?
    Iš viso aštuonis: Ai1–Ai4 su 0-10 VDC, 0-20 mA ar PWM ir Ai5–Ai8 su 0-10 VDC ar 0-20 mA.
    Kaip atstatyti Modbus registrus?
    Uždėkite trumpiklį P4 ant 1–2 kontaktų ne trumpiau kaip 20 s (trumpiklis nekomplektuojamas).

    Analoginio signalo į Modbus RTU keitiklis | 4 įėjimai 0-10VDC/0-20mA/PWM + 4 įėjimai 0-10VDC/0-20mA | 24VDC PoM | DIN bėgelis | IP30 | Sentera Controls | DADCM-08

    Sentera DADCM-08 – analoginio signalo į Modbus RTU keitiklis: 4 įėjimai 0-10 VDC / 0-20 mA / PWM + 4 analoginiai įėjimai 0-10 VDC / 0-20 mA, 24 VDC PoM, DIN bėgelis, IP30 – jutiklių integravimui į BMS.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
