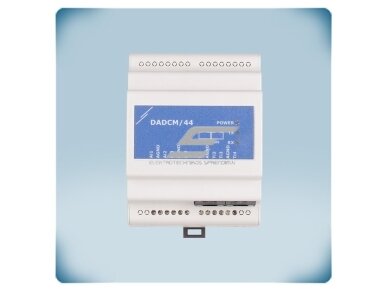

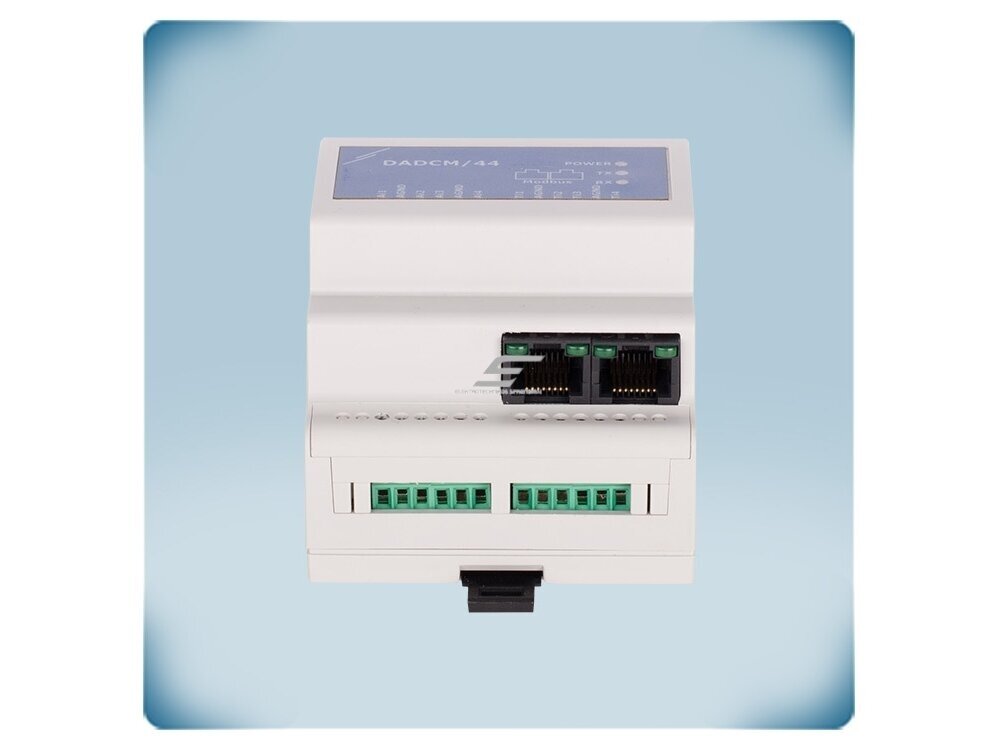

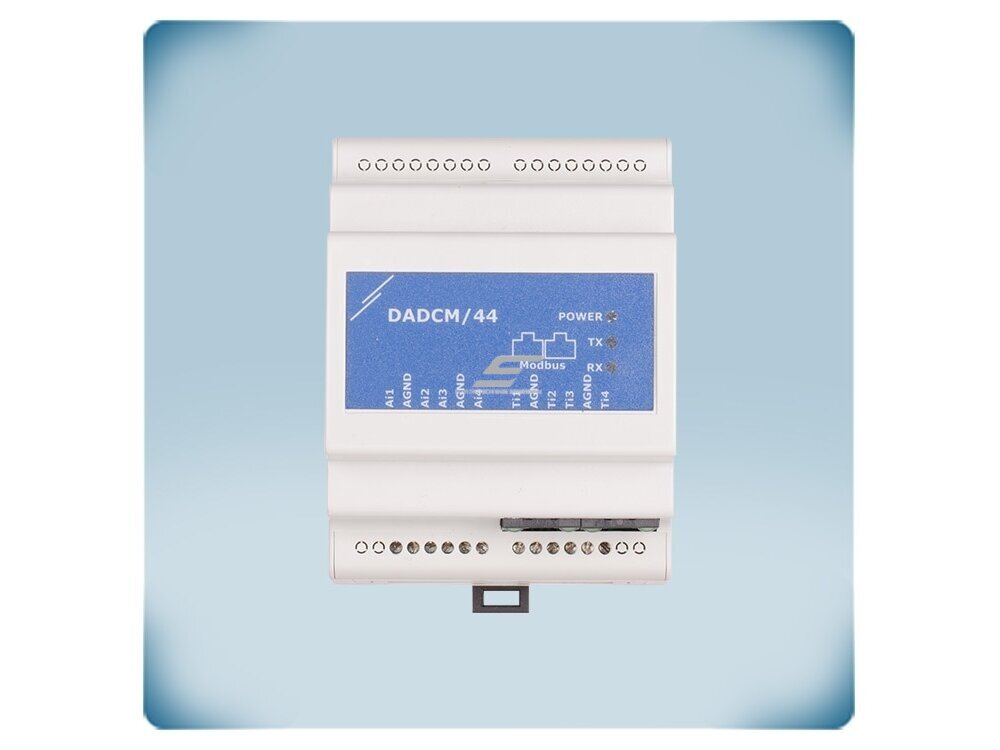

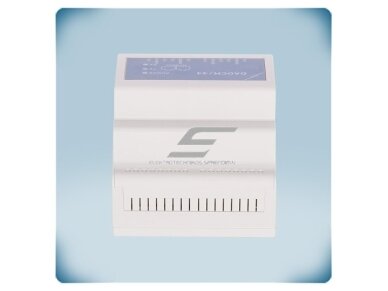

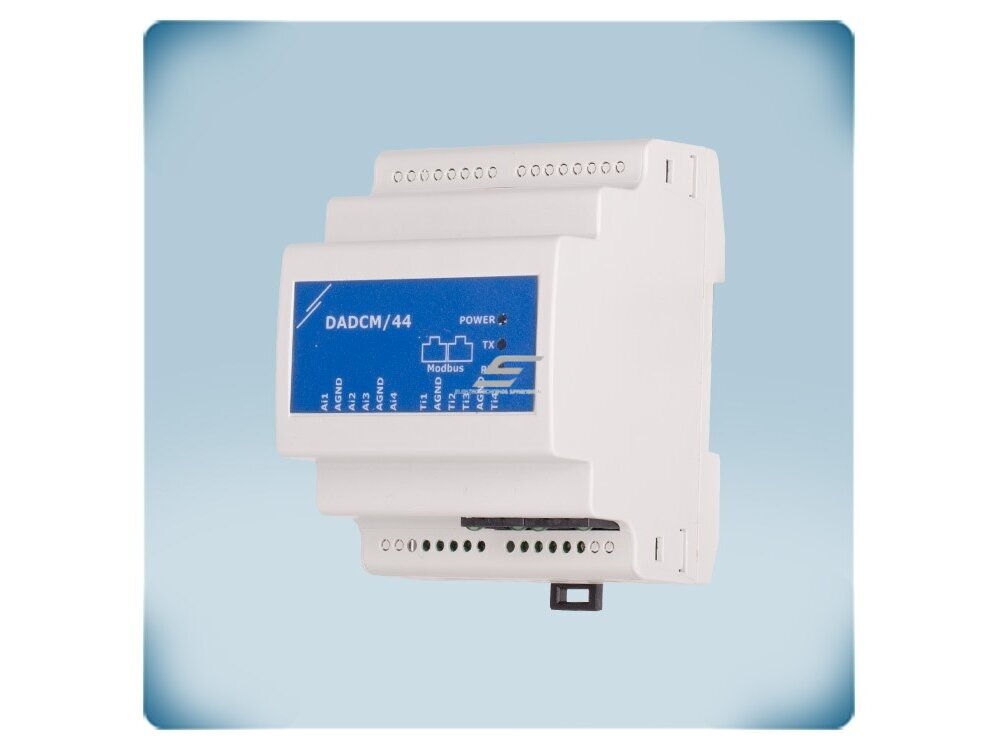

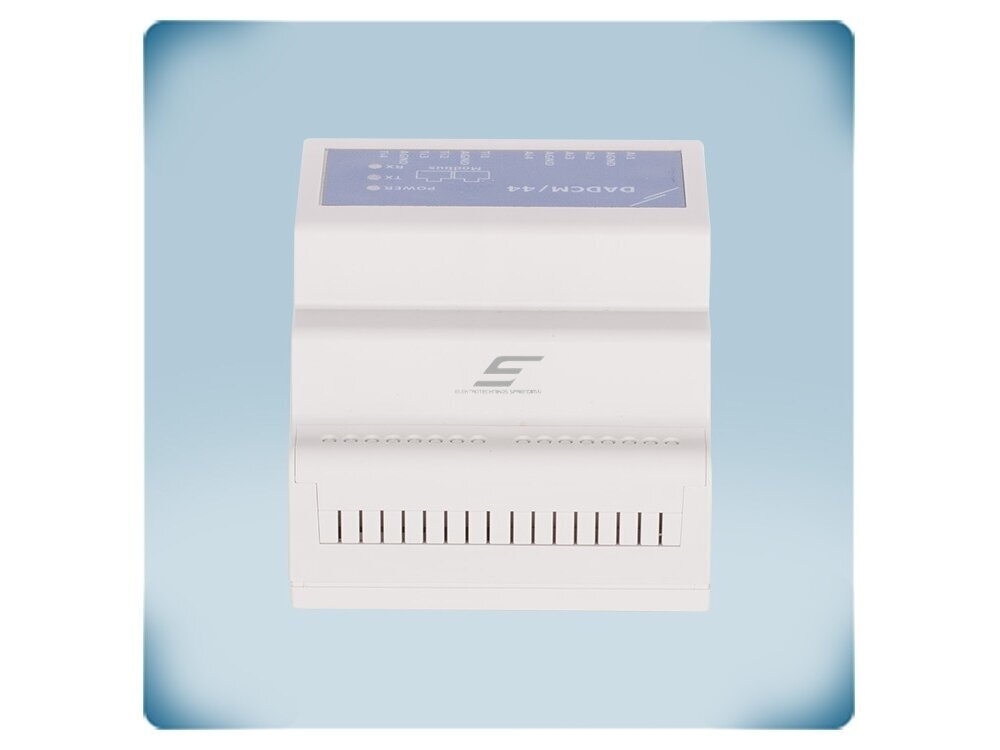

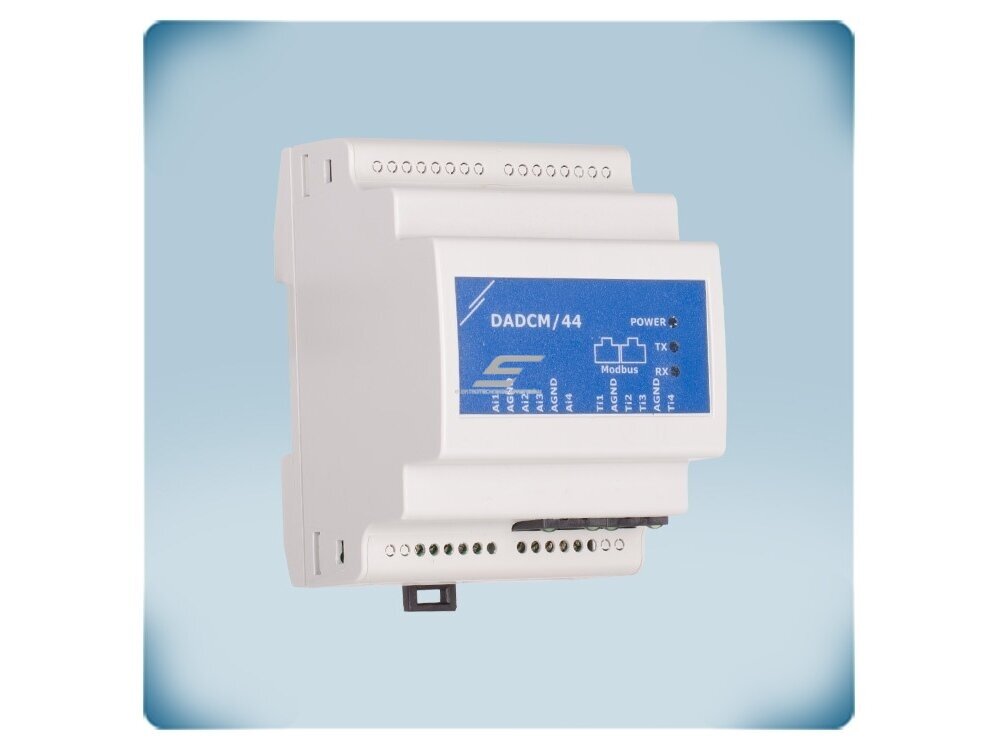

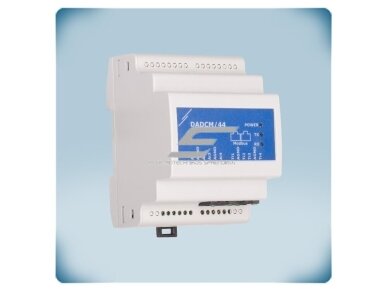

    Analoginio signalo į Modbus RTU keitiklis | 4 įėjimai 0-10VDC/0-20mA/PWM + 4 PT500/PT1000 | 24VDC PoM | DIN bėgelis | IP30 | Sentera Controls | DADCM-44

    Kodas: DADCM-44
    Pasiteirauti apie prekę
    Kaina 100.72 € su PVM
    ( 83.24 € be PVM )
    157.12 € Sutaupykite 56.40 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Analoginio signalo į Modbus RTU keitiklis | 4 įėjimai 0-10VDC/0-20mA/PWM + 4 PT500/PT1000 | 24VDC PoM | DIN bėgelis | IP30 | Sentera Controls | DADCM-44

    DADCM-44 – Sentera Controls DIN bėgelio keitiklis, kuris analoginius ir temperatūros signalus paverčia Modbus RTU registrais. Jame 4 universalūs įėjimai 0-10 VDC / 0-20 mA / PWM ir 4 temperatūros įėjimai PT500/PT1000; įėjimų tipai parenkami per Modbus RTU.

    Pagrindinė mintis:
    Keitiklis surenka iš skydo aplinkos analoginius jutiklius ir PT500/PT1000 temperatūros zondus ir pateikia jų reikšmes BMS ar Sentera valdikliui per vieną Modbus liniją – nereikia PLC su analoginiais įėjimais.
    Įėjimai
    4 × 0-10 VDC/0-20 mA/PWM + 4 × PT500/PT1000
    Ryšys
    Modbus RTU (RS485)
    Maitinimas
    24 VDC PoM, Imax 40 mA
    Montavimas / apsauga
    DIN bėgelis, IP30

    Veikimo principas

    Keitiklis montuojamas ant DIN bėgelio (EN 60715) ir jungiamas į Modbus RTU liniją dviem RJ45 jungtimis arba gnybtais A, /B, GND, 24 VDC; per tą pačią liniją gauna 24 VDC maitinimą (Power over Modbus, Imax 40 mA). Laidai – iki 1,5 mm², nuvalymo ilgis 8 mm.

    Įėjimai Ai1–Ai4 priima 0-10 VDC, 0-20 mA arba PWM (5 kHz) signalą – tipas parenkamas per Modbus RTU, įėjimo varža 150 kΩ. Įėjimai Ti1–Ti4 skirti PT500 arba PT1000 temperatūros jutikliams – temperatūra nuskaitoma tiesiai, be atskirų keitiklių.

    Rezultatas – visos išmatuotos vertės pateikiamos Modbus registruose, kuriuos nuskaito BMS ar Sentera pagrindinis valdiklis, o iki BMS eina tik viena RS485 linija. Būseną rodo ON, TX ir RX LED; registrus galima atstatyti trumpikliu P4 (nekomplektuojamas) ant 1–2 kontaktų ≥20 s.

    Kuo naudingas DADCM-44?
    Vienas modulis į Modbus perkelia 4 analoginius signalus ir 4 PT500/PT1000 temperatūros taškus. Mažiau kabelių iki BMS valdiklio ir paprastesnė schema.

    Techninės specifikacijos

    Prekės tipas Analoginio signalo į Modbus RTU keitiklis
    Gamintojas / kodas Sentera Controls / DADCM-44
    Serija DADCM-08 / DADCM-44
    Maitinimas 24 VDC per Modbus (PoM), Imax 40 mA
    Įėjimai Ai1–Ai4 0-10 VDC / 0-20 mA / PWM (5 kHz), tipas parenkamas per Modbus RTU
    Įėjimai Ti1–Ti4 PT500 arba PT1000
    Įėjimo varža 150 kΩ
    Ryšys Modbus RTU (RS485): 2 × RJ45 arba gnybtai A, /B, GND, 24 VDC
    Indikacija ON, TX, RX LED
    Registrų atstatymas Trumpiklis P4 (nekomplektuojamas) ant 1–2 kontaktų ≥20 s
    Laidai iki 1,5 mm², nuvalymo ilgis 8 mm
    Montavimas DIN bėgelis (EN 60715)
    Korpusas ABS, UL94-V0, pilkas RAL 7035
    Apsaugos klasė IP30
    Darbo aplinka -5…+65 °C, 5–85 % rH be kondensacijos; tik patalpoms
    Svoris 0,120 kg neto
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61000-6-2, EN 61000-6-3, EN 61326-2-3), EN 60730-1, WEEE, RoHS

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Universalūs įėjimai – 0-10 VDC, 0-20 mA arba PWM – tipas parenkamas per Modbus.
    • PT500 / PT1000 įėjimai – tiesioginis temperatūros zondų prijungimas.
    • Maitinimas per Modbus – 24 VDC ir duomenys vienu kabeliu.
    • Dvi RJ45 jungtys – patogus linijos tęsimas nuo modulio prie modulio.
    • LED indikacija – maitinimas ir duomenų mainai matomi iš karto.
    • Gnybtinis prijungimas – vietoje RJ45 galima naudoti gnybtus A, /B, GND, 24 VDC.
    • Registrų atstatymas – trumpikliu P4 ant 1–2 kontaktų ≥20 s grąžinami gamykliniai nustatymai.

    Kur naudojamas?

    • Analoginių jutiklių (slėgio, drėgmės, CO₂) prijungimas prie Modbus BMS
    • Vandens, oro ir paviršiaus temperatūros matavimas PT500/PT1000 zondais
    • Vėdinimo įrenginių ir šilumos punktų automatika
    • Senesnių analoginių sistemų integravimas į Modbus
    • Tiekiamo ir grąžinamo vandens temperatūros matavimas šilumos punkte PT1000 zondais
    • Vėdinimo įrenginio lauko, tiekiamo, ištraukiamo ir šalinamo oro temperatūros matavimas

    Naudojimas pagal poreikį

    Šilumos punktų automatikos derintojui.
    PT500 / PT1000 zondai jungiami tiesiai – nereikia atskirų temperatūros keitiklių.
    Vėdinimo įrenginių gamintojui.
    Keturios oro temperatūros ir keturi analoginiai signalai viename DIN modulyje.
    Energetinio monitoringo rangovui.
    Temperatūrų ir analoginių signalų vertės per Modbus pasiekiamos registravimui.

    Praktinis panaudojimas

    Jeigu vėdinimo įrenginyje reikia matuoti lauko, tiekiamo, ištraukiamo ir šalinamo oro temperatūrą PT1000 zondais bei dar du slėgio daviklių 0-10 VDC signalus, tada vienas DADCM-44 viską perduoda į Modbus: zondus – per Ti1–Ti4, slėgio daviklius – per Ai1 ir Ai2.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DADCM-44 visada tik nuskaito signalus ir pateikia juos Modbus – keičiasi prijungiami jutikliai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Kanalinė vėdinimo sistema Slėgio daviklis 0-10 VDC → Ai1 Slėgis matomas BMS Įėjimo tipą nustatykite per Modbus
    Drėgmės / CO₂ kontrolė Jutikliai 0-20 mA → Ai2–Ai4 Kelios patalpos – vienas modulis Patikrinkite jutiklių maitinimą
    Šilumos punktas PT1000 tiekimo ir grąžos zondai → Ti1–Ti2 Temperatūros nuskaitomos per Modbus Tipą PT500 / PT1000 suderinkite su zondu
    Vėdinimo įrenginys PT1000 lauko ir tiekiamo oro zondai → Ti3–Ti4 Temperatūros duomenys BMS ir valdikliui Laidai iki 1,5 mm²

    Kaip parinkti signalo keitiklį

    Užduotis Rekomenduojamas modelis
    Modbus → 1 analoginis išėjimas, paviršinis montavimas, IP65 MDACM1 (1 × 0-10 V / 0-20 mA / PWM)
    Modbus → 3 analoginiai išėjimai, DIN bėgelis DDACM-03 (3 išėjimai, be izoliacijos)
    Modbus → 3 galvaniškai izoliuoti išėjimai, DIN DDACM-I3 (3 izoliuoti išėjimai)
    8 analoginiai įėjimai → Modbus, DIN DADCM-08 (4 Ai/Di + 4 Ai)
    4 analoginiai + 4 temperatūros (PT500/PT1000) įėjimai → Modbus DADCM-44 (4 Ai/Di + 4 Ti) ← šis modelis
    Taisyklė: jei reikia nuskaityti tik 0-10 VDC / 0-20 mA signalus – DADCM-08 (8 kanalai); jei dalis taškų yra PT500/PT1000 temperatūros zondai – DADCM-44. Modbus komandai paversti analoginiu išėjimu – MDACM1 / DDACM serija.
    Kada rinktis kitą sprendimą: analoginiams išėjimams iš Modbus – DDACM-03, DDACM-I3, MDACM1; skaitmeniniams įėjimams / išėjimams – DIO-M-D4, DIO-M-R2.

    Pliusai

    • Įėjimų tipai parenkami per Modbus
    • PT500/PT1000 tiesioginis prijungimas
    • Maitinimas per Modbus (PoM)
    • 2 × RJ45 – patogus linijos tęsimas
    • DIN bėgelis

    Minusai / ribojimai

    • Tik įėjimai – analoginiams išėjimams rinkitės DDACM-03 / DDACM-I3
    • IP30 – tik patalpoms / skydui
    • Reikalingas pagrindinis Modbus įrenginys, nuskaitantis registrus
    • Temperatūros įėjimai tik PT500 / PT1000; daugiau analoginių kanalų – DADCM-08

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas ar automatikos specialistas, atjungus maitinimą.
    • Neviršykite Power over Modbus (PoM) maitinimo šaltinio galios – sumuokite visų linijoje maitinamų įrenginių sroves.
    • Naudoti tik patalpose, -5…+65 °C, 5–85 % rH be kondensacijos.
    • Registrų atstatymą (trumpiklis P4) atlikite tik pagal instrukciją.

    Greitas pasirinkimo gidas

    Modbus RTU
    4 × 0-10 V / 0-20 mA / PWM
    4 × PT500/PT1000
    24 VDC PoM
    DIN
    IP30
    Tinka, kai reikia:
    • prijungti analoginius jutiklius prie Modbus BMS;
    • nuskaityti PT500/PT1000 temperatūros zondus per Modbus;
    • sumažinti kabelių kiekį iki valdiklio.
    Patikrinkite prieš naudojimą:
    • jutiklių išėjimo tipą (V, mA, PWM, PT500/PT1000);
    • kanalų skaičių;
    • PoM maitinimo šaltinio galios rezervą.
    Svarbus priminimas: DADCM-44 nėra valdiklis – jis tik pateikia išmatuotas reikšmes Modbus registruose.

    DUK

    Kaip parenkamas įėjimo tipas?
    Įėjimų Ai1–Ai4 tipas (0-10 VDC, 0-20 mA arba PWM) parenkamas per Modbus RTU registrus.
    Ar galima jungti PT1000 jutiklius?
    Taip, PT500 arba PT1000 zondai jungiami į įėjimus Ti1–Ti4.
    Ar reikia atskiro maitinimo?
    Ne, 24 VDC tiekiama per Modbus (PoM), o modulis naudoja iki 40 mA.
    Ar galima montuoti lauke?
    Ne, IP30 korpusas skirtas tik patalpoms ir skydams, darbo aplinka -5…+65 °C.
    Ar Ti įėjimai priima 0-10 VDC signalą?
    Ne, Ti1–Ti4 skirti tik PT500 arba PT1000 jutikliams, o analoginiams signalams naudokite Ai1–Ai4.
    Kaip atstatyti Modbus registrus?
    Uždėkite trumpiklį P4 ant 1–2 kontaktų ne trumpiau kaip 20 s (trumpiklis nekomplektuojamas).

    Analoginio signalo į Modbus RTU keitiklis | 4 įėjimai 0-10VDC/0-20mA/PWM + 4 PT500/PT1000 | 24VDC PoM | DIN bėgelis | IP30 | Sentera Controls | DADCM-44

    Sentera DADCM-44 – analoginio signalo į Modbus RTU keitiklis: 4 įėjimai 0-10 VDC / 0-20 mA / PWM + 4 temperatūros įėjimai PT500/PT1000, 24 VDC PoM, DIN bėgelis, IP30 – jutiklių integravimui į BMS.
