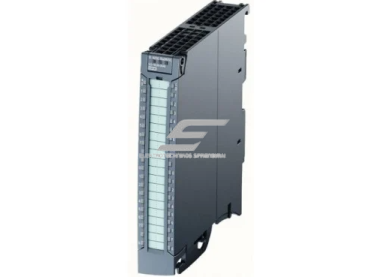

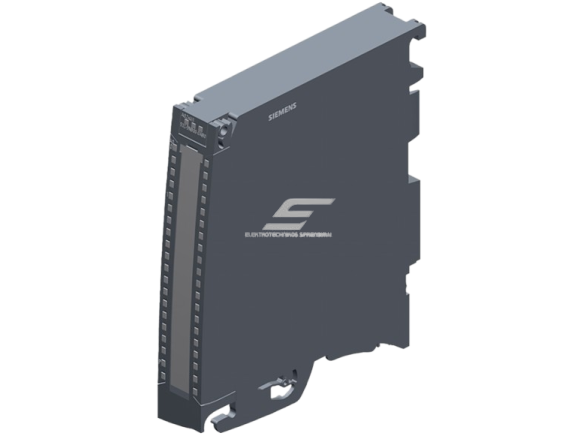

Analoginis išvesties modulis | 2 išėjimai | 24VDC | 6ES7532-5NB00-0AB0 Siemens

Techninės specifikacijos

• Modulio tipas: SIMATIC S7-1500, analoginis išėjimo modulis AQ 2x U/I ST
• Kanalų skaičius: 2 analoginiai išėjimai
• Rezoliucija: 16 bitų
• Tikslumas: ±0,3 % visame temperatūrų diapazone
• Įėjimo įtampa: 24 V DC (19,2–28,8 V)
• Srovės suvartojimas: iki 110 mA
• Maitinimo nuostoliai: ~2,7 W
• Išėjimo diapazonai:

•  Įtampa: 0…10 V; 1…5 V; -10…+10 V

•  Srovė: 0…20 mA; 4…20 mA; -20…+20 mA

• Didžiausia apkrova: 750 Ω (srovės išėjimui), ≥1 kΩ (įtampos išėjimui)
• Ciklo laikas: 3,2 ms (visiems kanalams)
• Apsauga: nuo trumpojo jungimo, laidų nutrūkimo, perjungimo/užpildymo klaidų
• Saugos standartai: SIL2 pagal EN IEC 62061:2021, Cat.2/PL c pagal ISO 13849-1:2015
• Aplinkos temperatūra: -30 °C … +60 °C (horizontalus montavimas)

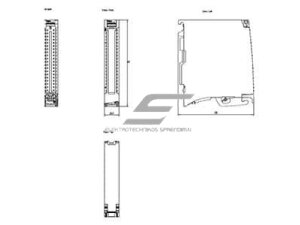

• Matmenys: 25 × 147 × 129 mm
• Svoris: ~200 g
• Komplektacija: pridedamas priekinis „push-in“ jungtis, įvadinis elementas, ekrano laikiklis ir gnybtas.

Funkcijos

• 2 analoginiai išėjimai su galimybe dirbti tiek įtampos, tiek srovės režimu.
• Automatinė diagnostika – aptinka maitinimo sutrikimus, laidų lūžius, trumpuosius jungimus.
• Galimybė išlaikyti sistemos stabilumą, kai sutrinka signalas.
• Kalibravimas ir parametrų keitimas veikimo metu (RUN) – užtikrina lankstumą.
• Saugos palaikymas – leidžia naudoti SIL2 / PL c klasės saugos sprendimuose.
• Ilgas kabelių ilgis – iki 800 m su ekranuotais laidais (srovės režime).

Naudojimas

• Inžinieriui: idealiai tinka procesų valdymo, automatikos sistemų projektavimui, kur reikalingas tikslus analoginių signalų perdavimas (temperatūros, slėgio, greičio reguliavimui).
• Elektromontuotojui: paprastas montavimas TIA Portal aplinkoje, aiški LED diagnostika ir patogi jungčių sistema.
• Pramonei: gamybos linijų automatizacija, pastatų valdymo sistemos, energetikos sektorius, transporto valdymo sistemos.

Pliusai

• Didelis tikslumas (16 bitų rezoliucija, ±0,3 % paklaida)
• Suderinamas su saugos standartais (SIL2, PL c)
• Greitas reakcijos laikas (tik 3,2 ms)
• Galimybė keisti parametrus veikimo metu
• Patikima diagnostika ir LED indikacija
• Kompaktiški matmenys, paprastas montavimas

Minusai

• Aukšta kaina, palyginti su paprastesniais moduliais
• Netinkamas buitiniam naudojimui (tik pramoninei/automatizavimo įrangai)
• Reikalingos specialios žinios (TIA Portal, STEP 7 konfigūravimas)
