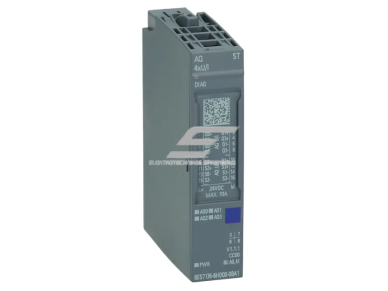

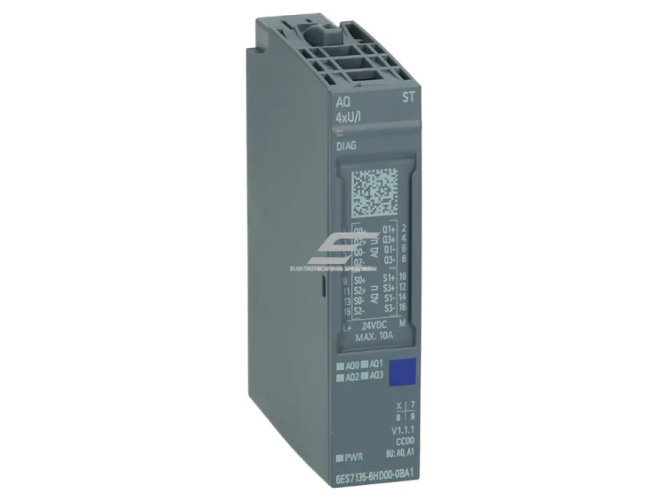

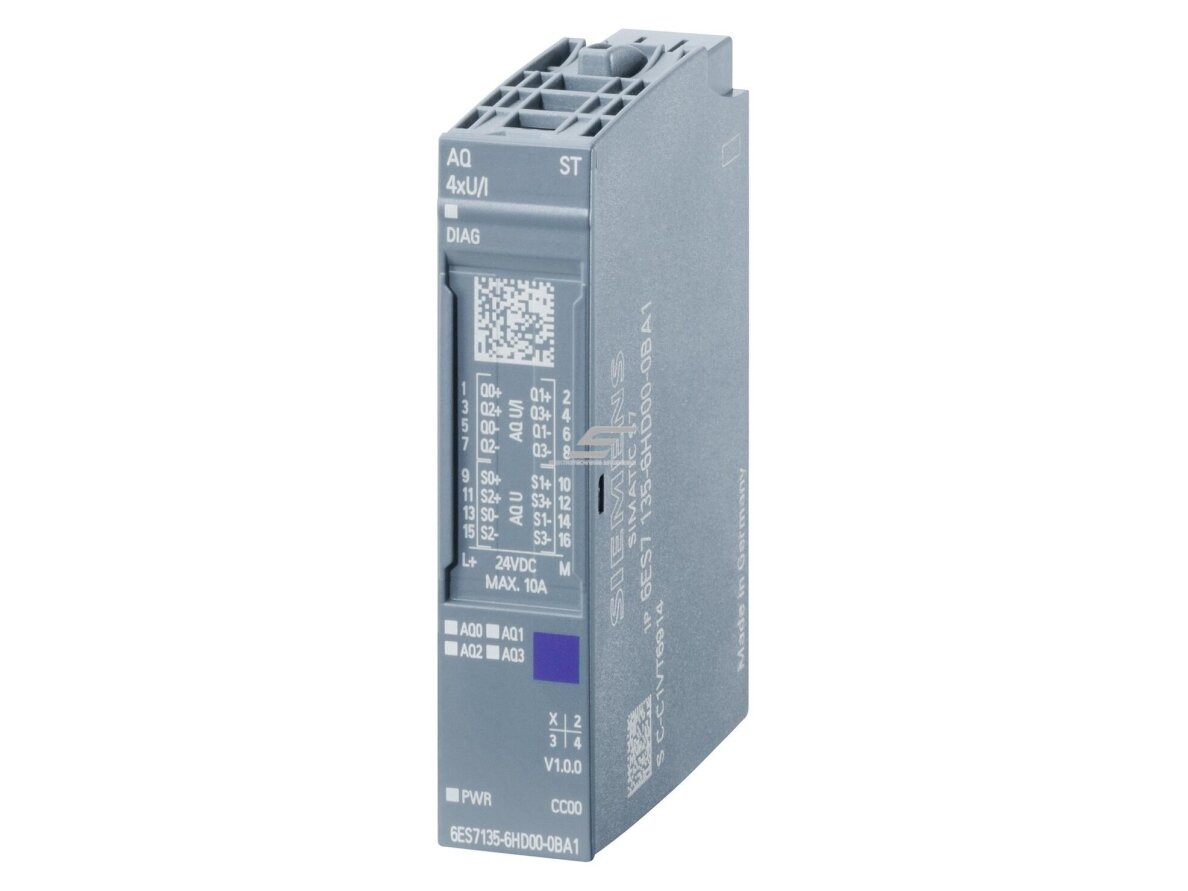

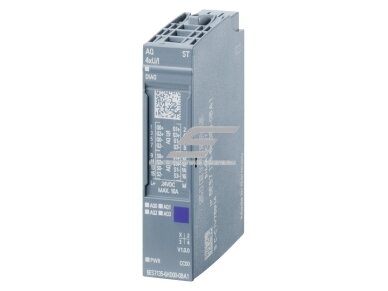

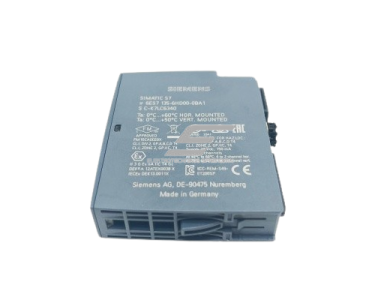

Analoginis išvesties modulis | 4 išėjimai | 24VDC | 6ES7135-6HD00-0BA1 Siemens

Techninės specifikacijos

• Modulio tipas: Analoginis išvesties modulis AQ 4xU/I Standard
• Išvestys: 4 analoginiai kanalai (įtampa/srovė)
• Rezoliucija: iki 16 bitų
• Tikslumas: ±0,3 % (25 °C), ±0,5 % visame temperatūrų diapazone
• Maitinimas: 24 V DC (leistinas diapazonas 19,2–28,8 V)
• Srovės suvartojimas: iki 150 mA
• Galia: tip. 1,5 W
• Įtampos išvesties diapazonai: 0…10 V, 1…5 V, ±5 V, ±10 V
• Srovės išvesties diapazonai: 0…20 mA, 4…20 mA, ±20 mA
• Leistina apkrova:

•  įtampos išvestis ≥ 2 kΩ

•  srovės išvestis ≤ 500 Ω

• Reakcijos laikas: nuo 0,1 ms (rezist. apkrova)
• Diagnostika: trumpo jungimo, laidų nutrūkimo, įtampos tiekimo stebėjimas
• Izoliacija: tarp kanalų ir sistemos magistralės – 707 V DC testas
• Matmenys: 15 × 73 × 58 mm
• Svoris: ~31 g
• Darbinė temperatūra: -30…+60 °C (horizontaliai), -30…+50 °C (vertikaliai)
• Atitikimai: eClass, ETIM, UNSPSC standartai

Funkcijos

• Tikslus analoginių signalų perdavimas (įtampa ir srovė).
• Integruota diagnostika – aptinka trumpo jungimo, nutrūkusio laido ar tiekimo įtampos sutrikimus.
• Modulinė konstrukcija – pritaikytas naudoti su ET 200SP baziniais blokais (A0, A1).
• Suderinamumas su TIA Portal – nuo STEP 7 V11 SP2 / V13 versijos.
• Programuojama integracija į PROFINET ir PROFIBUS tinklus.
• LED indikacija – tiekimo, būsenos ir klaidų vizualizavimas.

Naudojimas

• Buitiniam vartotojui: nėra tiesiogiai pritaikomas, bet integruotas į sistemas užtikrina patikimą šildymo, vėdinimo ar apšvietimo kontrolę.
• Inžinieriui: leidžia projektuoti tikslias automatikos sistemas su įvairiais analoginiais signalais, užtikrina suderinamumą su Siemens TIA Portal ekosistema.
• Elektromontuotojui: patogus montavimas dėl mechaninės koduotės, paprastas integravimas į ET 200SP platformą, mažas dydis.
• Pramonei: naudojamas gamybos linijų, energijos paskirstymo, vandens tiekimo, chemijos, farmacijos, HVAC ir kitose valdymo sistemose.

Pliusai

• Didelis tikslumas (iki ±0,3 %)
• Kompaktiškas dizainas – tik 15 mm pločio
• Greitas reagavimo laikas (0,1 ms)
• Pilna diagnostika (trumpas jungimas, nutrūkę laidai, įtampos stebėjimas)
• Lengva integracija su PROFINET/PROFIBUS
• Tinka darbui iki 5000 m aukštyje

Minusai

• Reikalinga ET 200SP bazinė jungtis (BU A0, A1)
• Reikalauja techninių žinių konfigūravimui (TIA Portal ar STEP 7)
• Nepritaikytas buitiniam naudojimui be integracijos į automatikos sistemą
