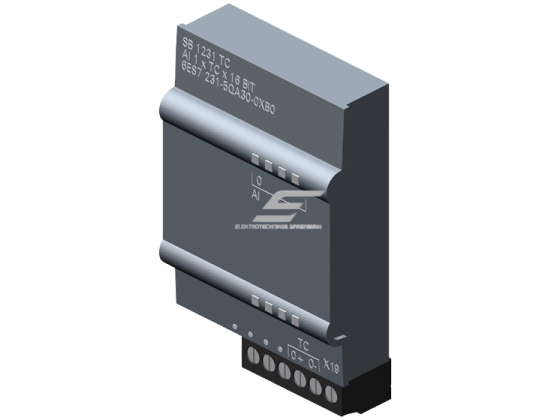

Analoginis įvesties modulis | 1xJ/K termoporai | 24VDC | 6ES7231-5QA30-0XB0 Siemens

Techninės specifikacijos

• Produktas: SB 1231 AI 1×16 bit TC
• Maitinimo įtampa: 24 V DC
• Srovės sąnaudos: 5 mA (tip.), iš PLC magistralės 20 mA (tip.)
• Maks. galios nuostoliai: 0,5 W
• Analoginės įvestys: 1 (termoporos)
• Suderinami termoporų tipai: J (iki 1200 °C), K (iki 1372 °C), taip pat T, E, R, S, B, N, C, TXK/XK(L)
• Įtampos diapazonas: ±80 mV
• Įėjimo varža: ≥1 MΩ
• Rezoliucija: 15 bitų + ženklas
• Tikslumas: ±0,1 % (prie 25 °C), ±0,2 % (iki 55 °C)
• Trikdžių slopinimas: ≥85 dB (10 / 50 / 60 / 400 Hz)
• Diagnozės: laido nutrūkimas, klaidos signalizacija, LED indikacija
• Aplinkos temperatūra: -20…+60 °C (horizontaliai), -20…+50 °C (vertikaliai)
• Drėgmė: iki 95 % be kondensacijos
• Matmenys: 38 × 62 × 21 mm
• Svoris: ~35 g
• Sertifikatai: CE, UL, CSA, cULus, FM, RCM, KC, Marine approval

Funkcijos

• Tiesioginis temperatūros matavimas iš termoporų.
• Aukšta matavimo tikslumo klasė su ±0,1 % paklaida.
• Integruota diagnozė ir aliarmų sistema – laidų nutrūkimo atpažinimas, klaidų LED indikacija.
• Galimybė naudoti įvairių tipų termoporas, todėl modulis universalus skirtingoms pramoninėms reikmėms.
• Kompaktiškas dydis – modulis lengvai įstatomas į SIMATIC S7-1200 sistemą.

Naudojimas

• Inžinieriui: suteikia patikimą temperatūros kontrolę gamybos procesuose, energetikoje, šildymo, vėdinimo, kondicionavimo (HVAC) sistemose.
• Elektromontuotojui: paprastai montuojamas į esamą S7-1200 PLC, aiški jungčių sistema, diagnostiniai LED indikatoriai palengvina paleidimą ir priežiūrą.
• Pramonės įmonėms: idealiai tinka chemijos, farmacijos, maisto, metalo apdirbimo sektoriuose, kur būtina tiksliai matuoti temperatūrą.

Pliusai

• Kompaktiškas ir lengvas (tik 35 g).
• Didelis suderinamumas – palaiko kelis termoporų tipus.
• Aukštas tikslumas ir stabilumas net esant trikdžiams.
• Integruota klaidų diagnostika ir LED indikacija.
• Patikimumas – CE, UL, CSA, jūriniai sertifikatai.

Minusai

• Tik vienas analoginis įėjimas (ribotas kanalų skaičius).
• Reikalauja SIMATIC S7-1200 sistemos – neveikia savarankiškai.
• Nepritaikytas srovės ar rezistenciniams jutikliams (tik termoporoms ir ±80 mV įtampos matavimui).
