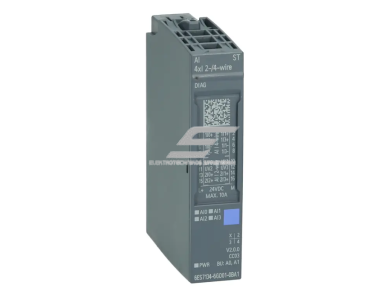

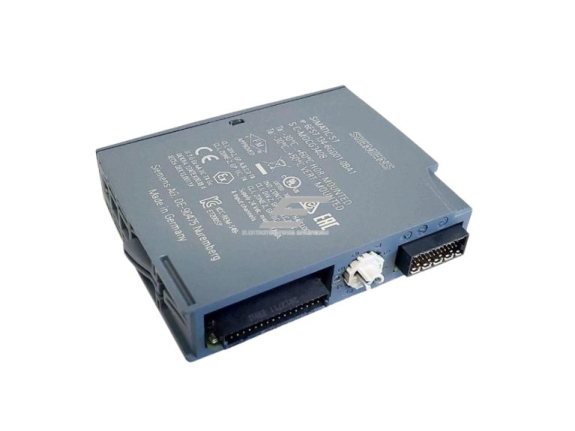

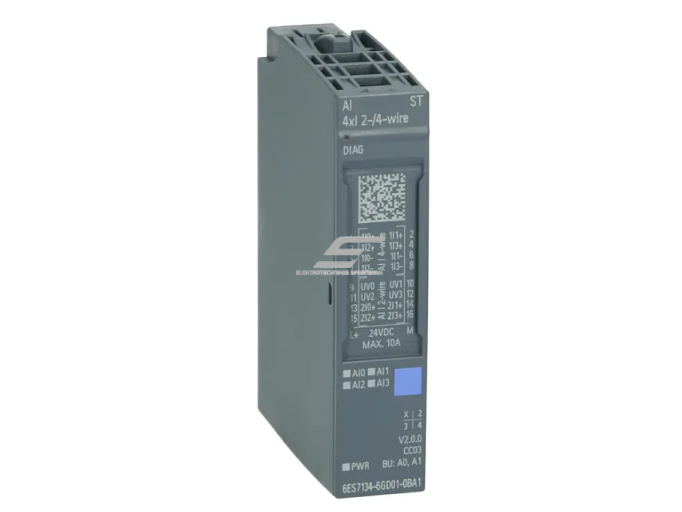

Analoginis įvesties modulis | 4 įėjimai | 24VDC | 6ES7134-6GD01-0BA1 Siemens
Kodas: 6ES7134-6GD01-0BA1Kaina 176.30 € su PVM( 145.70 € be PVM )Siemens SIMATIC ET 200SP analoginių įvesčių modulis AI 4xI 2-/4-wire Standard (6ES7134-6GD01-0BA1) – kompaktiškas, bet itin funkcionalus modulis, skirtas srovės signalų nuskaitymui ir perdavimui valdymo sistemoms. Užtikrina aukšto lygio matavimo tikslumą, patikimą veikimą įvairiose aplinkose bei lengvą integraciją į TIA Portal, STEP 7 ar PCS 7 inžinerines platformas.
-
Techninės specifikacijos
- Modelis: AI 4xI 2-/4-wire Standard
- Kodas: 6ES7134-6GD01-0BA1
- Įėjimų skaičius: 4 analoginiai diferenciniai įėjimai
- Matavimo principas: Sigma-Delta integruojantis
- Matavimo diapazonai:
• 0…20 mA (16 bitų)
• -20…+20 mA (16 bitų)
• 4…20 mA (15 bitų)
- Tikslumas: ±0,3 % prie 25 °C
- Skiriamoji geba: 16 bitų
- Reakcijos laikas: 50–180 ms (priklausomai nuo parametrų)
- Srovės tiekimas jutikliams: 24 V, max 20 mA (iki 50 mA <10 s)
- Diagnostika:
• Maitinimo stebėsena
• Laidų nutrūkimas (4–20 mA)
• Trumpo jungimo atpažinimas
• Perkrovos ir įtampos ribų viršijimas
- Izoliacija: kanalų grupių tarpusavio ir nuo magistralės
- Įtampa: 24 V DC (19,2–28,8 V)
- Sąsajos: PROFIBUS (GSD v3/5), PROFINET (GSDML v2.3)
- Suderinamumas: STEP 7 TIA Portal V14+, STEP 7 V5.6+, PCS 7 V8.1 SP1+
- Darbinė temperatūra: -30…+60 °C
- Matmenys: 15 × 73 × 58 mm
- Svoris: apie 31 g
Funkcijos
- 4 nepriklausomi analoginiai įėjimai srovės signalams (2/4 laidų jutikliai).
- Itin tiksli matavimo sistema (Sigma-Delta) su triukšmo slopinimu.
- Lankstus pritaikymas – tinka BU A0 ir A1 baziniams moduliams.
- Automatinis modulių atpažinimas (mechaninė koduotė).
- Parametrų keitimas „RUN“ režimu be sistemos stabdymo.
- Patikima diagnostika per LED indikaciją ir TIA Portal.
Naudojimas
- Inžinieriui: idealiai tinka pramonės procesų automatizavimui, gamybos linijų, energetikos sistemų stebėsenai bei tiksliems matavimams, kai svarbi patikima diagnostika ir integracija į Siemens PLC sistemas.
- Elektromontuotojui: paprastas montavimas į ET 200SP bazinius modulius, mechaninė koduotė apsaugo nuo klaidingo įstatymo, o modulio kompaktiškumas leidžia taupyti vietą paskirstymo spintoje.
- Įmonėms: naudojamas maisto, farmacijos, energetikos, automobilių pramonės procesuose, kur reikalingas nuolatinis tikslių srovės signalų stebėjimas ir valdymas.
Pliusai
- Aukštas tikslumas (±0,3 %) ir stabilumas esant temperatūrų svyravimams.
- Kompaktiškas dydis – tik 15 mm pločio.
- Pilna diagnostika: trumpo jungimo, laidų nutrūkimo, perkrovos aptikimas.
- Lengva integracija į Siemens TIA Portal, STEP 7 ir PCS 7.
- Galimybė keisti parametrus „RUN“ režimu.
- Ilgas kabelių prijungimo atstumas (iki 1000 m su ekranuotais kabeliais).
Minusai
- Skirtas tik Siemens SIMATIC ET 200SP sistemoms (ribotas suderinamumas su kitų gamintojų įranga).
- Neturi įtampos matavimo funkcijos – tik srovės signalams.
- Reikalauja inžinerinių žinių konfigūravimui (TIA Portal/STEP 7).
