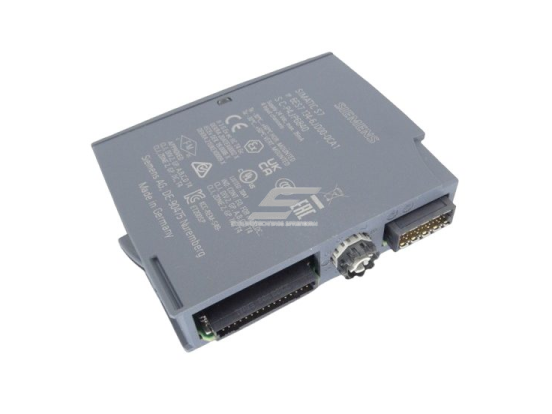

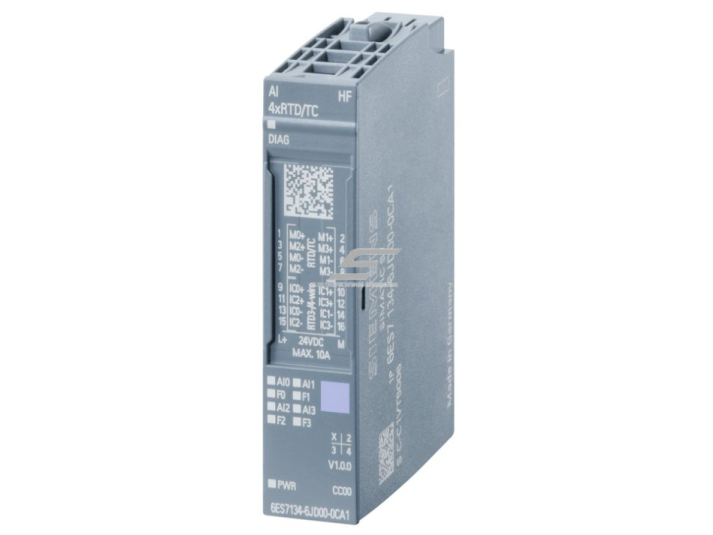

  • Analoginis įvesties modulis | 4 įėjimai | 24VDC | 6ES7134-6JD00-0CA1 Siemens

    Kodas: 6ES7134-6JD00-0CA1

    Siemens SIMATIC ET 200SP 6ES7134-6JD00-0CA1 – aukštos kokybės analoginis įvesties modulis, skirtas temperatūros ir atsparumo signalų nuskaitymui pramoninėse automatikos sistemose. Leidžia prijungti iki 4 RTD (atsparumo termometrų) arba TC (termoporų) jutiklių, palaiko 2, 3 ir 4 laidų jungtis bei užtikrina 16 bitų tikslumą. Modulis priklauso ET 200SP serijai ir integruojasi į PROFINET bei PROFIBUS tinklus, suteikdamas patikimą, universalią ir tikslią temperatūros matavimo funkciją.

    Įrenginys aktualus automatizacijos inžinieriams, elektromontuotojams, gamybos procesų vadovams bei techninės priežiūros specialistams, kuriems reikia patikimo sprendimo pramonės linijų, pastatų valdymo ar energetikos sistemoms.

  • Techninės specifikacijos

    • Modelis: 6ES7134-6JD00-0CA1
    • Tipas: Analoginis įėjimo modulis AI 4xRTD/TC HF
    • Kanalų skaičius: 4 (atsparumo termometrai / termoporos)
    • Matavimo tikslumas: ±0,1 %, 16 bitų rezoliucija
    • Palaikomi jutikliai: Pt100, Pt1000, Ni100, Ni1000, Cu10, įvairių tipų TC (B, C, E, J, K, L, N, R, S, T, U ir kt.)
    • Maitinimas: 24 V DC (leistinas diapazonas 19,2–28,8 V)
    • Srovės suvartojimas: 30 mA (maks. 32 mA)
    • Galios nuostoliai: 0,75 W (tipiškai)
    • Potencialų atskyrimas: tarp kanalų ir sistemos magistralės
    • Diagnostika: kanalo, grupės, laidų nutrūkimo, perviršio/deficito aptikimas
    • LED indikatoriai: PWR, DIAG, būsenos rodikliai kanalams
    • Darbinė temperatūra: -30 °C iki +60 °C
    • Matmenys: 15 × 73 × 58 mm
    • Montavimas: ant ET 200SP pagrindo modulių (BU tipo A0/A1)

    Funkcijos

    • Temperatūros ir atsparumo matavimas įvairiais jutiklių tipais.
    • 2, 3 arba 4 laidų jungčių palaikymas su linijos kompensacija.
    • Automatinė diagnostika – laidų nutrūkimas, perviršio/deficito aptikimas.
    • Galimybė perkonfigūruoti parametrus ir atlikti kalibravimą veikimo metu („Configuration in Run“).
    • Įdiegta duomenų identifikacija (I&M0–I&M3).
    • Parametrų nustatymas per STEP 7 TIA Portal (nuo V12 SP1) arba PCS 7 (nuo V8.1 SP1).

    Naudojimas

    • Inžinieriui: suteikia lankstumą projektuojant automatizuotas sistemas, leidžia integruoti įvairius temperatūros jutiklius į pramoninius tinklus (PROFINET, PROFIBUS).
    • Elektromontuotojui: lengvai montuojamas ant ET 200SP bazinių modulių, su spalvine koduote ir mechanine apsauga nuo klaidingo įdėjimo.
    • Techninės priežiūros specialistui: diagnostikos LED ir kanalo klaidų aptikimas padeda greitai lokalizuoti gedimus.

    Pliusai

    • Aukštas matavimo tikslumas (±0,1 %) ir 16 bitų rezoliucija.
    • Universalumas – palaiko platų temperatūros jutiklių spektrą.
    • Diagnostikos funkcijos užtikrina greitą gedimų nustatymą.
    • Kompaktiškas dydis – tik 15 mm pločio.
    • Galimybė keisti parametrus ir kalibruoti veikimo metu.
    • Patikimas darbui ekstremaliomis sąlygomis (iki -30 °C).

    Minusai

    • Reikalingas atskiras ET 200SP pagrindinis modulis (BU A0/A1).
    • Netinka tiesioginiam buitiniam naudojimui (tik pramoninėms sistemoms).
    • Konfigūravimui būtina TIA Portal arba PCS 7 programinė įranga.
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
