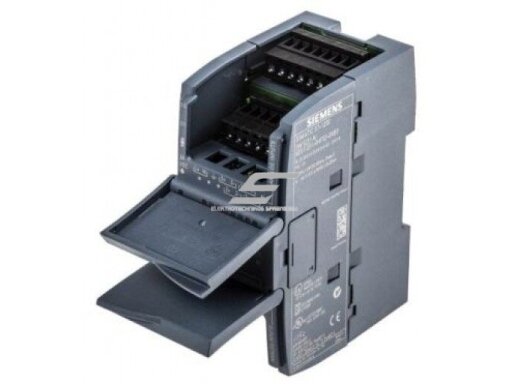

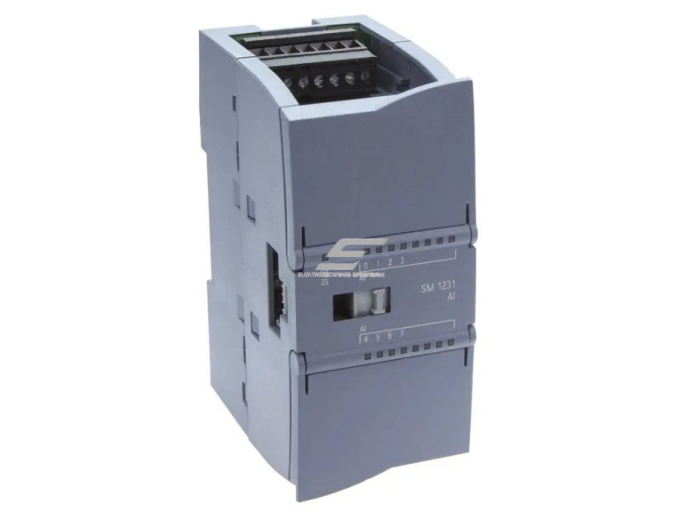

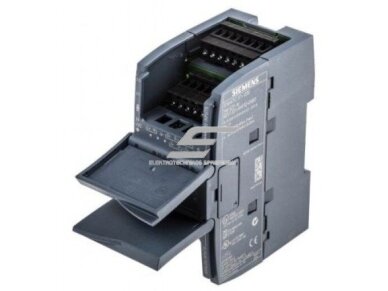

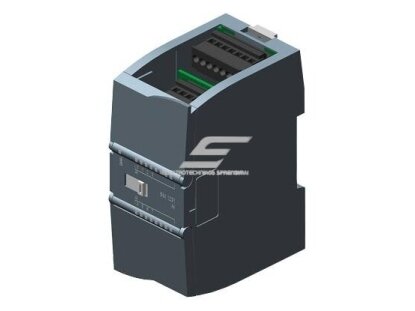

Analoginis įvesties modulis | 8 įėjimai | 24VDC | 6ES7231-4HF32-0XB0 Siemens

Techninės specifikacijos

• Modelis: SM 1231, AI 8x13 bit
• Įėjimų skaičius: 8 analoginiai kanalai (diferenciniai)
• Matavimo režimai:

•  Įtampa: ±10 V, ±5 V, ±2,5 V (įėjimo varža ≥9 MΩ)

•  Srovė: 0–20 mA, 4–20 mA (įėjimo varža 280 Ω)

• Rezoliucija: 12 bitų + ženklas (13 bitų ADC)
• Matavimo tikslumas: ±0,1 % prie 25 °C
• Konversijos laikas: iki 625 µs visiems kanalams
• Maitinimas: 24 V DC, tip. suvartojimas 60 mA
• Apsauga: diagnostika, maitinimo įtampos stebėsena, laidų nutrūkimo atpažinimas, LED indikatoriai
• Darbinė temperatūra: –20 … +60 °C (horizontaliai), iki +50 °C (vertikaliai)
• Apsaugos klasė: IP20
• Matmenys: 45 × 100 × 75 mm
• Svoris: ~180 g
• Atitiktis standartams: CE, UL, CSA, cULus, RCM, KC, Marine Approval

Funkcijos

• Aukštos raiškos analoginių signalų matavimas (srovės ir įtampos režimai).
• Tinkama integracija su SIMATIC S7-1200 valdikliais per plokštelinę jungtį.
• Lankstus parametrizavimas (filtravimas, integravimo laikas, trikdžių slopinimas).
• Integruotos diagnostikos funkcijos užtikrina sistemos patikimumą ir greitą gedimų nustatymą.
• Kompaktiška konstrukcija su DIN bėgelio montavimu – paprastas įdiegimas.

Naudojimas

• Inžinieriui: idealiai tinka pramoninių procesų valdymui – matuoti temperatūrą (per jutiklių signalo keitiklius), slėgį, srautą, padėtį ar kitus fizinius dydžius.
• Elektromontuotojui: paprasta montuoti ir prijungti prie SIMATIC S7-1200 PLC, užtikrinant patikimą signalų perdavimą.
• Automatikos sistemų integratoriui: naudinga projektuojant energijos efektyvumo, gamybos linijų, HVAC, vandens tiekimo ar transporto sistemų valdymo sprendimus.

Pliusai

• Aukšta matavimo tikslumo klasė (±0,1 %).
• Greitas reagavimo laikas – iki 625 µs visiems kanalams.
• Kompaktiškas dydis ir paprastas montavimas.
• Platus darbo temperatūrų diapazonas.
• Integruota diagnostika (LED indikatoriai, maitinimo stebėsena, laidų nutrūkimo atpažinimas).
• Sertifikatai (CE, UL, CSA, Marine Approval) – tinkamas naudoti įvairiose rinkose.

Minusai

• Ribota apsaugos klasė (IP20) – netinka drėgnoms ar dulkėtoms aplinkoms be papildomos apsaugos.
• Neturi tiesioginės termoporų ar RTD jutiklių palaikymo (reikia papildomų keitiklių).
• Skirta tik SIMATIC S7-1200 sistemoms – nesuderinama su kitais PLC be papildomų sąsajų.
