Analoginių signalų keitiklis | 1 kanalas | 18-30VDC | 450Hz | DIN | Phoenix Contact | MCR-C-UI/UI-450-DCI | 2810887

MCR-C-UI-UI-450-DCI analoginių signalų keitiklis ir 3 krypčių izoliatorius – konfigūruojamas U/I įėjimas ir išėjimas, 18-30 V DC, 450 Hz, DIN, 2810887

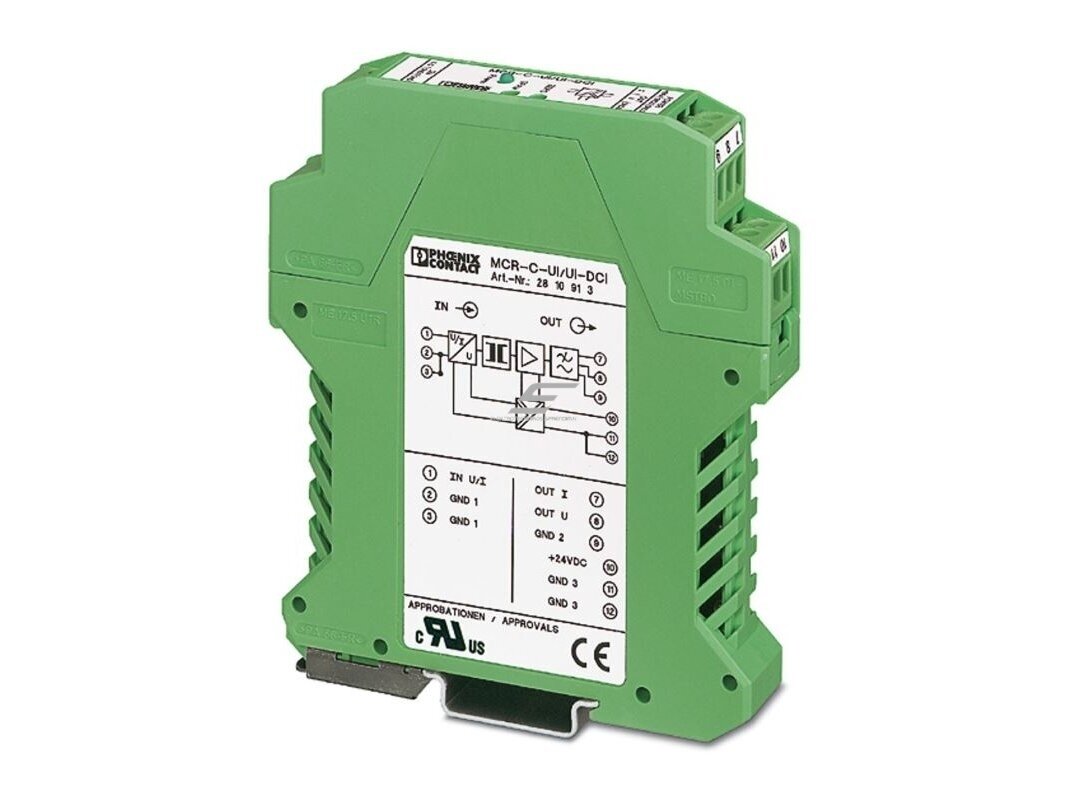

MCR-C-UI-UI-450-DCI – vieno kanalo analoginių signalų keitiklis ir trijų krypčių galvaninis izoliatorius, skirtas standartiniams įtampos ir srovės signalams elektriškai atskirti, konvertuoti ir perduoti į valdymo, matavimo arba automatikos sistemą.

Įėjimo grandinė, išėjimo grandinė ir maitinimo grandinė yra tarpusavyje elektriškai izoliuotos. Integruoti DC/DC keitikliai leidžia užtikrinti 3 krypčių izoliaciją, todėl modulis padeda apsaugoti valdymo sistemą nuo potencialų skirtumų, įžeminimo kilpų ir tarpusavyje susietų jutiklių grandinių neigiamos įtakos.

Ši 450 Hz ribinio dažnio versija pasižymi iki 0,8 ms reakcijos trukme ir tinka greičiau kintantiems analoginiams signalams perduoti.

Šio varianto ribinis dažnis, esant 3 dB lygiui, yra 450 Hz. Nurodyta 10-90 % reakcijos trukmė yra apie 0,8 ms.

• tinka greičiau kintantiems analoginiams signalams;
• greitesnė reakcija nei standartinės 30 Hz versijos;
• signalai perduodami indukciniu perdavimo principu;
• po perdavimo grandinės įrengtas filtras padeda mažinti trukdžius;
• maksimali perdavimo paklaida – ne daugiau kaip 0,1 % galinės vertės.

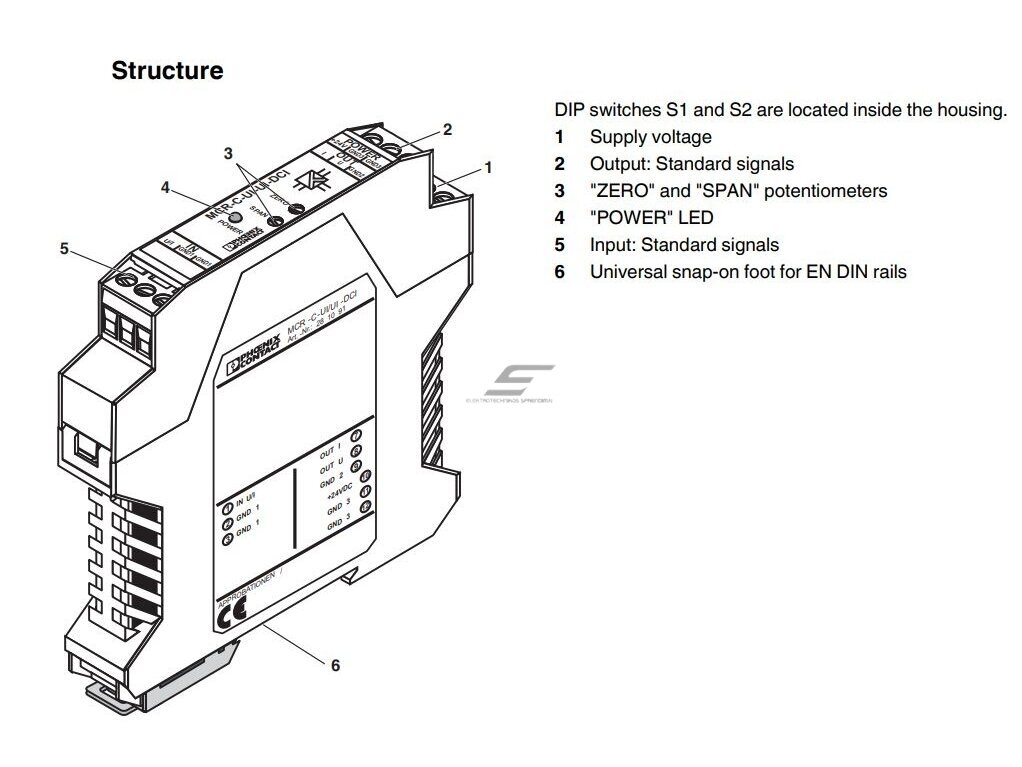

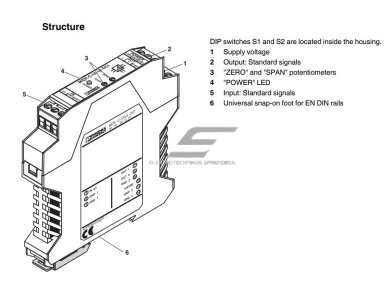

• ZERO reguliavimas – signalo nulinio taško korekcijai ±2 % ribose.
• SPAN reguliavimas – matavimo diapazono galinės vertės korekcijai ±2 % ribose.
• DIP jungikliai – įėjimo ir išėjimo signalų diapazonams nustatyti.
• Žalias maitinimo LED indikatorius – pagalbinio maitinimo būsenai parodyti.

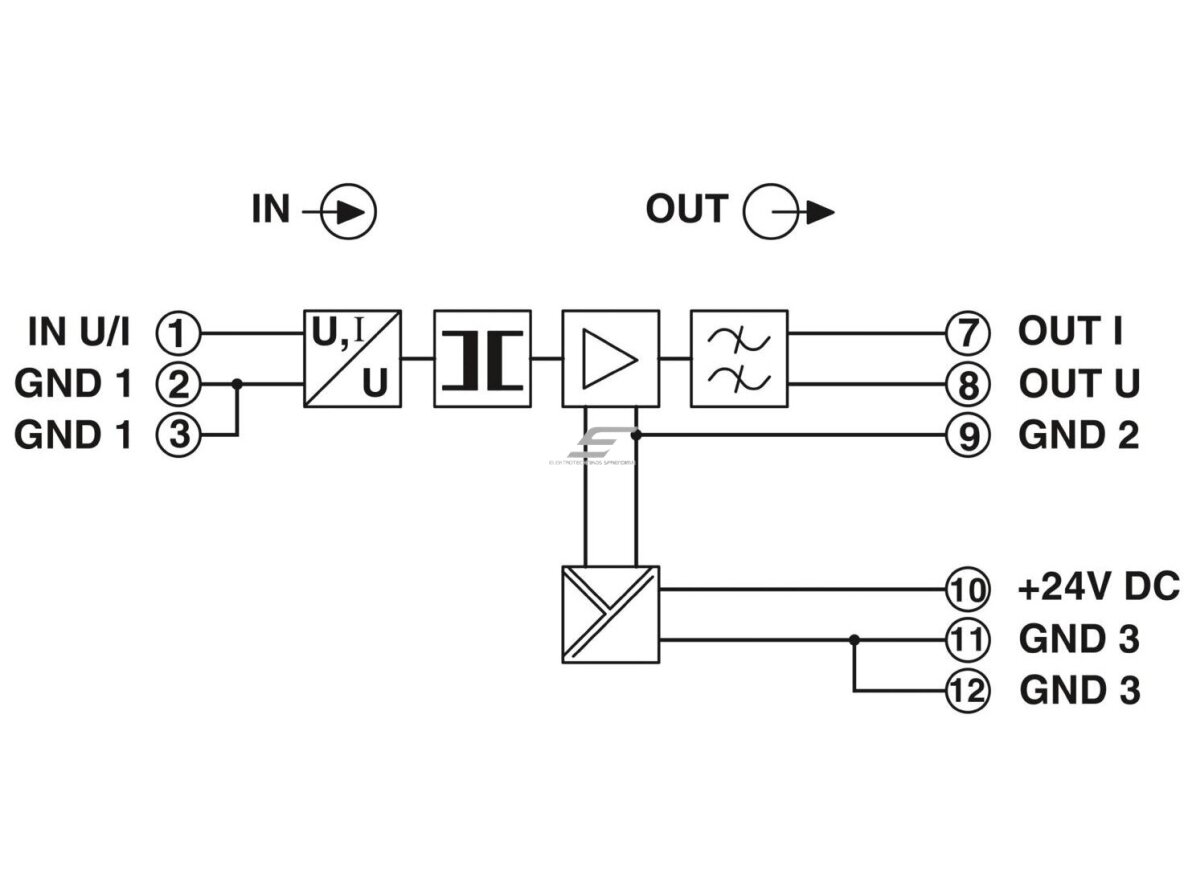

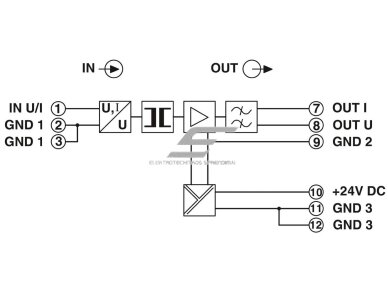

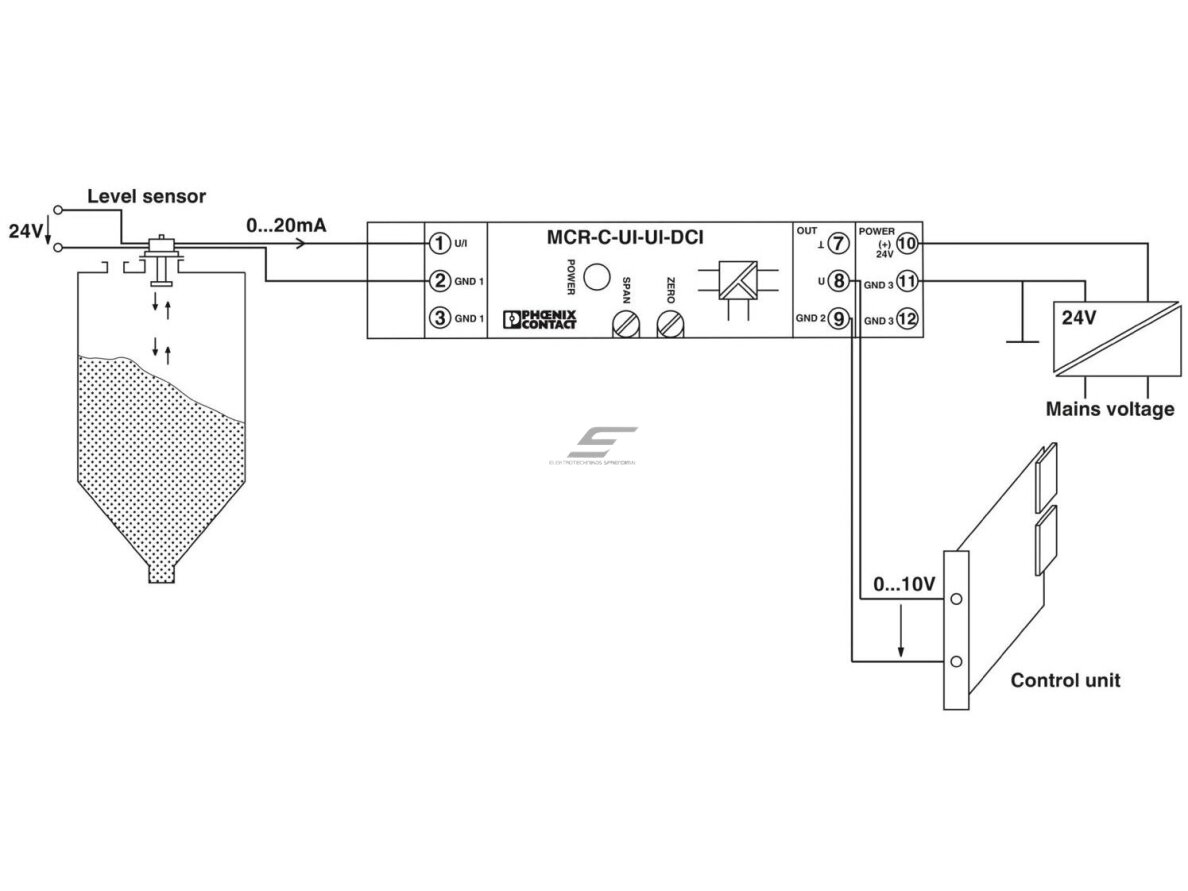

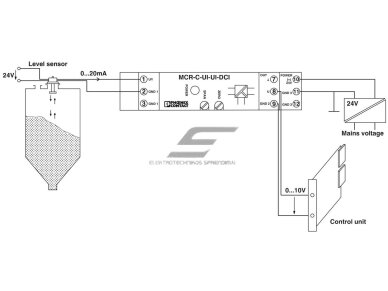

• 1 kontaktas – įtampos arba srovės signalo įėjimas IN U/I.
• 2 ir 3 kontaktai – įėjimo grandinės GND 1.
• 7 kontaktas – srovės išėjimas OUT I.
• 8 kontaktas – įtampos išėjimas OUT U.
• 9 kontaktas – išėjimo grandinės GND 2.
• 10 kontaktas – +24 V DC maitinimas.
• 11 ir 12 kontaktai – maitinimo grandinės GND 3.

• 3 krypčių galvaninė izoliacija – atskiria įėjimo, išėjimo ir maitinimo grandines.
• Konfigūruojami U/I signalai – skirtingiems analoginiams įtampos ir srovės diapazonams.
• 450 Hz ribinis dažnis – greičiau kintantiems signalams.
• 0,8 ms reakcijos trukmė – greitam analoginio signalo perdavimui.
• ZERO ir SPAN koregavimas – nulinio taško ir diapazono derinimui.
• Žalias maitinimo LED – pagalbinės įtampos būsenai parodyti.
• Nuimami sraigtiniai gnybtai – patogesniam laidų prijungimui.

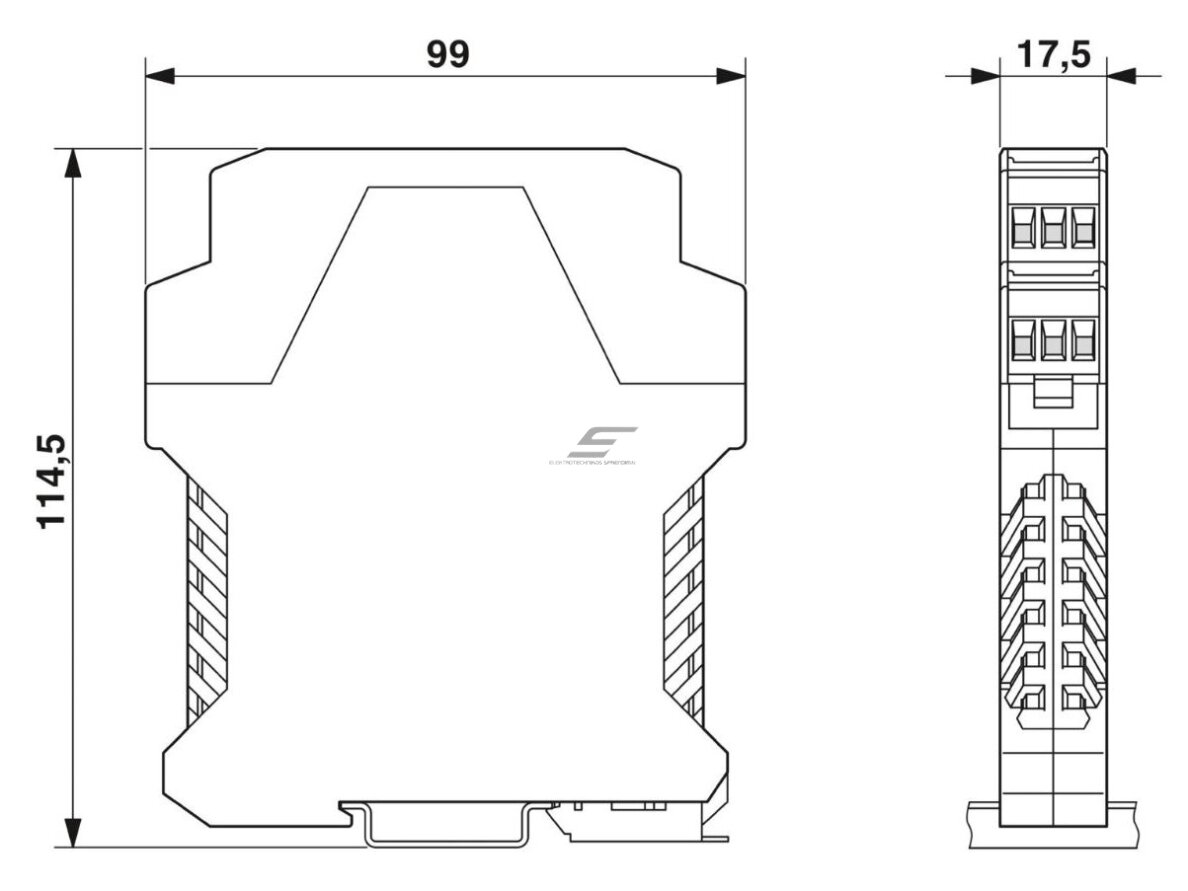

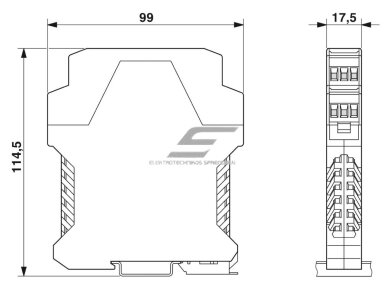

• 17,5 mm korpusas – kompaktiškam montavimui automatikos skyde.
• DIN bėgelio montavimas – standartiniams valdymo ir automatikos skydams.

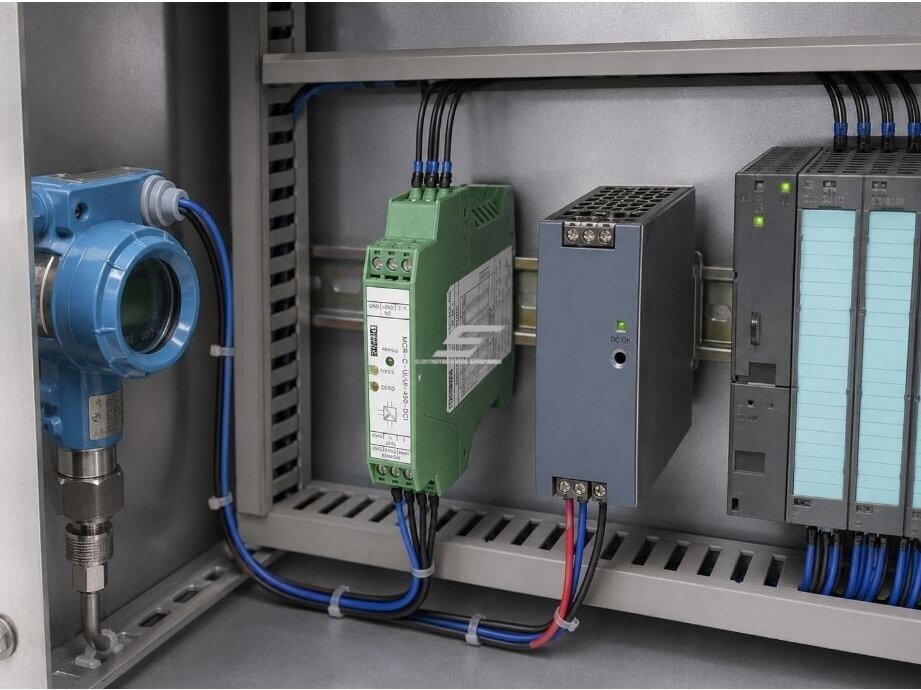

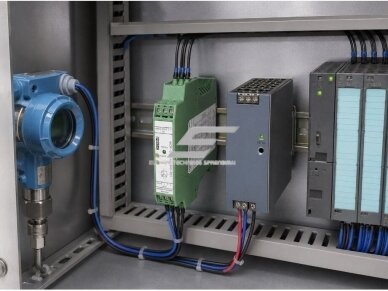

• PLC ir valdiklių analoginiuose įėjimuose – jutiklio signalui izoliuoti ir pritaikyti.
• Procesų automatikoje – slėgio, temperatūros, lygio, srauto ir kitų dydžių signalams.
• Matavimo sistemose – analoginių signalų atskyrimui ir konvertavimui.
• Pramoniniuose valdymo skyduose – žemės kilpų ir potencialų skirtumų įtakai mažinti.
• Ilgesnėse signalų perdavimo linijose – signalo perdavimui per didesnes grandinės apkrovas.
• Jutiklių grandinėse – jutikliui ir vertinimo grandinei saugiai atskirti.
• Bandymų ir laboratorinėje įrangoje – analoginiams signalams transformuoti.
• Pastatų ir energetikos automatikoje – standartiniams 0–10 V, 0–20 mA ir 4–20 mA signalams.

• Ne visos įėjimo ir išėjimo diapazonų kombinacijos yra leidžiamos.
• Negalima viršyti 30 V įėjimo įtampos arba 50 mA įėjimo srovės.
• Įtampos išėjimo apkrova turi būti ne mažesnė kaip 10 kΩ.
• Srovės išėjimo apkrova turi būti ne didesnė kaip 500 Ω.
• IP20 korpusas skirtas montuoti apsaugotame elektros arba automatikos skyde.
• Prijungimo ir konfigūravimo darbus turi atlikti kvalifikuotas specialistas.
• Prieš paleidžiant sistemą būtina patikrinti ZERO ir SPAN nustatymus.

Analoginių signalų konvertavimas, 3 krypčių izoliacija ir 450 Hz perdavimo dažnis

MCR-C-UI-UI-450-DCI yra kompaktiškas vieno kanalo analoginių signalų keitiklis, atskiriantis jutiklio, išėjimo ir pagalbinio maitinimo grandines. 3 krypčių galvaninė izoliacija padeda apsaugoti automatikos sistemą nuo potencialų skirtumų, žemės kilpų ir tarpusavyje susietų signalų grandinių poveikio.

Konfigūruojami įtampos ir srovės diapazonai leidžia modulį pritaikyti įvairioms analoginių signalų konvertavimo užduotims. 450 Hz ribinis dažnis ir 0,8 ms reakcijos trukmė leidžia perduoti greičiau kintančius signalus nei naudojant standartinę 30 Hz versiją.

17,5 mm pločio korpusas montuojamas ant DIN bėgelio, maitinamas 18-30 V DC įtampa ir prijungiamas nuimamais sraigtiniais gnybtais. Gaminys skirtas pramoninėms valdymo, matavimo ir procesų automatikos sistemoms, kuriose reikalingas tikslus analoginio signalo keitimas ir elektrinis grandinių atskyrimas.
