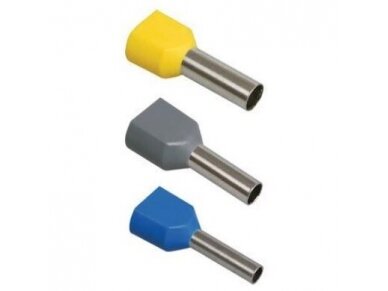

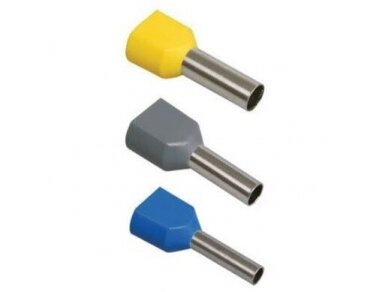

    Dvigubas antgalis laidų užmonolitinimui | izoliuotas | 2×6mm² | 14mm | presuojamas | geltonas | 100vnt. | Sofamel APF/D-6,00D | 255160

    Kodas: 255160
    Barkodas: 8435157313376

    Dvigubas izoliuotas antgalis 2 × 6 mm² lankstiems laidams, vamzdelis 14 mm, geltonas. Sofamel APF/D-6,00D, alavuotas varis, PA įvorė. Pakuotėje 100 vnt.

  • Dvigubas antgalis laidų užmonolitinimui | izoliuotas | 2×6mm² | 14mm | presuojamas | geltonas | 100vnt. | Sofamel APF/D-6,00D | 255160

    Dvigubas izoliuotas antgalis skirtas dviem lankstiems 6 mm² laidams viename gnybte užbaigti. Abu laidai užpresuojami viename alavuoto vario vamzdelyje, todėl į automatinio jungiklio, relės ar gnybtų rinklės gnybtą patenka vienas vientisas kaištis.

    Pagrindinė mintis:
    Du lankstūs laidai viename gnybte be antgalio retai užspaudžiami vienodai – vienas iš jų ilgainiui atsilaisvina ir kaista. Dvigubas antgalis sujungia abu laidus į vieną kaištį, todėl tiltelis tarp aparatų išlieka patikimas.
    Skerspjūvis
    2 × 6 mm²
    Vamzdelio ilgis
    14 mm
    Spalva
    geltonas
    Pakuotė
    100 vnt.

    Veikimo principas

    Nuo laido nuimama izoliacija tiek, kiek ilgas antgalio vamzdelis (14 mm), gijos susukamos ir abu laidai įkišami iki galo – laido izoliacija turi įlįsti į izoliacinę įvorę.

    Antgalis užpresuojamas antgalių replėmis su kvadratiniu arba trapeciniu profiliu. Vamzdelis kartu su gijomis susispaudžia į vientisą kaištį.

    Užpresuotas kaištis įkišamas į gnybtą ir priveržiamas įrenginio gamintojo nurodytu momentu – gnybtas spaudžia ne atskiras gijas, o vientisą metalą.

    Kuo naudingas Sofamel APF/D-6,00D?
    Alavuoto vario vamzdelis ir PA įvorė; geltonas spalva (DIN 46228-4) leidžia skerspjūvį atpažinti iš karto, be matavimo.

    Techninės specifikacijos

    Prekės tipasDvigubas izoliuotas antgalis laidų užmonolitinimui (gilzė)
    GamintojasSofamel (Ispanija)
    ModelisAPF/D-6,00D
    Gamintojo kodas255160
    Laido skerspjūvis2 × 6 mm²
    Vamzdelio (kaiščio) ilgis14 mm
    Bendras ilgis26 mm
    Vamzdelio vidinis Ø4,9 mm
    Izoliacijos spalvageltonas (spalvų kodas DIN 46228-4)
    Medžiagaelektrolitinis varis, alavuotas; izoliacinė įvorė – poliamidas (PA)
    Pakuotė100 vnt.
    SertifikatasUL

    Pagrindinės funkcijos

    • Gijų suspaudimas – gnybtas užspaudžia visą skerspjūvį, o ne atskiras gijas.
    • Alavuotas varis – mažesnė pereinamoji varža ir apsauga nuo oksidacijos.
    • Izoliacinė įvorė – apsaugo laido įvedimo vietą ir palengvina įkišimą.
    • Spalvinis kodas – skerspjūvis atpažįstamas iš karto montuojant ir tikrinant skydą.
    • Du laidai viename kaištyje – tilteliai tarp aparatų be papildomų gnybtų.

    Kur naudojamas?

    • Butų ir namų skirstomieji skydai
    • Automatikos ir valdymo skydai
    • Varžtinės ir spyruoklinės gnybtų rinklės
    • Automatiniai jungikliai, nuotėkio relės, kontaktoriai
    • Valdikliai, relės, maitinimo šaltiniai
    • Variklių ir įrenginių pajungimo dėžutės

    Naudojimas pagal poreikį

    Automatikos skydų montuotojui.
    Tilteliai tarp aparatų be papildomų gnybtų ir kopnelių.
    Skydų gamintojui.
    Vienodos, patikrinamos jungtys serijinėje gamyboje.
    Įrenginių priežiūros specialistui.
    Mažiau atsilaisvinusių jungčių vibruojančiuose įrenginiuose.

    Praktinis panaudojimas

    Jeigu kelių automatinių jungiklių maitinimą reikia sujungti tilteliu, du 6 mm² laidus užpresuokite viename dvigubame antgalyje – tada į kiekvieną gnybtą patenka vienas kaištis ir abu laidai užspausti vienodai.

    Pliusai

    • Gijos neišsiskaido ir nelūžta gnybte
    • Stabilus kontaktas ir esant vibracijai
    • Alavuotas varis – apsauga nuo oksidacijos
    • Spalvinis skerspjūvio žymėjimas
    • Pakuotė – 100 vnt.

    Minusai / ribojimai

    • Skirtas tik lankstiems laidams – vienagysliam nereikalingas
    • Reikalingos antgalių replės – paprastos replės kokybiškai neužpresuoja
    • Vienkartinis – nuėmus antgalį laido galą reikia nukirpti
    • Vamzdelio ilgis 14 mm – jei gnybtas kito gylio, rinkitės kitą ilgį

    Saugos ir montavimo pastabos

    • Prieš darbus išjunkite įtampą ir patikrinkite, kad jos nėra.
    • Rinkitės antgalį tiksliai pagal laido skerspjūvį (2 × 6 mm²) – ne didesnį ir ne mažesnį.
    • Presuokite tik tam skirtu įrankiu ir tinkama matrica.
    • Netinkamai užpresuoto antgalio nenaudokite – nukirpkite ir užpresuokite naują.
    • Priveržkite gnybtą gamintojo nurodytu momentu ir patikrinkite laidą trauktuku.

    Greitas pasirinkimo gidas

    2 × 6 mm²
    14 mm
    geltonas
    100 vnt.
    Sofamel APF/D-6,00D
    Tinka, kai reikia:
    • dviejų lanksčių laidų viename gnybte
    • tvarkingos ir lengvai patikrinamos jungties
    • patikimo kontakto vibruojančiuose įrenginiuose
    Patikrinkite prieš naudojimą:
    • laido skerspjūvį (2 × 6 mm²)
    • gnybto gylį ir vamzdelio ilgį (14 mm)
    • ar turite antgalių replių
    Svarbus priminimas: Antgalis nepakeičia teisingo laido skerspjūvio ir apsauginio aparato parinkimo – jis užtikrina kokybišką laido galo jungtį.

    DUK

    Ar antgalis reikalingas vienagysliam laidui?
    Ne – jis skirtas lankstiems (daugiagysliams) laidams.
    Kokiam laidui tinka šis antgalis?
    Lanksčiam 2 × 6 mm² laidui.
    Kuo užpresuoti antgalį?
    Antgalių replėmis su kvadratiniu arba trapeciniu profiliu.
    Kiek nuimti izoliacijos?
    Tiek, kiek ilgas vamzdelis – 14 mm.
    Ką reiškia spalva?
    Spalva žymi skerspjūvį pagal DIN 46228-4 spalvų kodą.
    Ar galima dėti skirtingų skerspjūvių laidus?
    Ne – abu laidai turi būti po 6 mm².

    Dvigubas antgalis laidų užmonolitinimui | izoliuotas | 2×6mm² | 14mm | presuojamas | geltonas | 100vnt. | Sofamel APF/D-6,00D | 255160

    Dvigubas izoliuotas antgalis laidų užmonolitinimui 2 × 6 mm², vamzdelis 14 mm, geltonas, 100 vnt. – Sofamel APF/D-6,00D. Patikimas lankstaus laido galo paruošimas skydams, automatikai ir įrenginiams.
