  • Nauja prekė   Įvadinis gnybtas šyninei sistemai | 3 polių | 3x1,5–16 mm² | Al/Cu | alavuotas varis | 1 modulio | SNS | Pollmann AS/3x16 SNS | 201.08.04

    Įvadinis gnybtas šyninei sistemai | 3 polių | 3x1,5–16 mm² | Al/Cu | alavuotas varis | 1 modulio | SNS | Pollmann AS/3x16 SNS | 201.08.04

    Kodas: 201.08.04
    Pasiteirauti apie prekę
    Kaina 4.07 € su PVM
    ( 3.36 € be PVM )

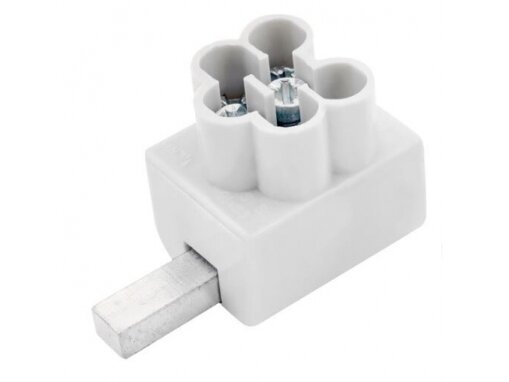

    Pollmann AS/3x16 SNS (kodas 201.08.04, gamintojo art. 2010804) – trijų polių įvadinis (maitinimo) gnybtas, skirtas maitinimo laidininkams L1, L2, L3 iki 16 mm² prijungti prie skirstomojo skydo šyninės sistemos. Gnybtas užima tik vieną modulį (17,8 mm), o jo trys kontaktiniai liežuvėliai (5x4x12,3 mm) įstatomi į aparato ar šynos gnybtus taip pat, kaip šynos kaiščiai – todėl skydo maitinimą galima prijungti tvarkingai, be papildomų laidų kilpų ir be užimtų automatų gnybtų.

  • Prekės aprašymas

    Įvadinis gnybtas šyninei sistemai | 3 polių | 3x1,5–16 mm² | Al/Cu | alavuotas varis | 1 modulio | SNS | Pollmann AS/3x16 SNS | 201.08.04

    Pollmann AS/3x16 SNS (kodas 201.08.04, gamintojo art. 2010804) – trijų polių įvadinis (maitinimo) gnybtas, skirtas maitinimo laidininkams L1, L2, L3 iki 16 mm² prijungti prie skirstomojo skydo šyninės sistemos. Gnybtas užima tik vieną modulį (17,8 mm), o jo trys kontaktiniai liežuvėliai (5x4x12,3 mm) įstatomi į aparato ar šynos gnybtus taip pat, kaip šynos kaiščiai – todėl skydo maitinimą galima prijungti tvarkingai, be papildomų laidų kilpų ir be užimtų automatų gnybtų.

    Pagrindinė mintis:
    Kai automatų eilė maitinama kaištine ar šakutine šyna, atsiranda klausimas, kur prijungti storą įvadinį laidą – automatų gnybtai jau užimti šynos. AS/3x16 SNS išsprendžia tai viename modulyje: iš viršaus priveržiami trys įvadiniai laidininkai iki 16 mm², iš apačios liežuvėliai jungiasi su šynine sistema. Rezultatas – standartinis, patikrintas vokiškas sprendimas, kurį naudoja skydų gamintojai visoje Europoje.
    Polių skaičius
    3
    Skerspjūvis
    3x1,5–16 mm²
    Plotis
    1 modulis (17,8 mm)
    Gamintojas
    Pollmann, Vokietija

    Veikimo principas

    Gnybto korpuse yra trys atskiri alavuoto vario kontaktiniai blokai – po vieną kiekvienai fazei. Iš viršaus į kiekvieną bloką varžtu priveržiamas įvadinis laidininkas 1,5–16 mm² (monolitinis, daugiavielis arba lankstus su antgaliu). Iš apačios kiekvienas blokas turi plokščią kontaktinį liežuvėlį 5x4x12,3 mm – tokį pat kaip kaištinės šynos kaištis, todėl jis įstatomas į modulinio aparato gnybtą arba šynos jungtį ir priveržiamas kartu su šynos sistema.

    Taip maitinimas iš įvadinio kabelio per gnybtą patenka į šyną, o iš šynos – į visą automatų eilę. Alavuotas varis užtikrina mažą pereinamąją varžą ir leidžia jungti tiek varinius, tiek aliuminius laidininkus (aliuminiui – su kontaktine pasta). Gnybto plotis lygus vienam moduliui, todėl jis lygiuojasi su automatais ir netrukdo dengiamajai plokštei.

    Kuo naudingas AS/3x16 SNS?
    Jis pakeičia improvizacijas – dvigubą laidininką automato gnybte, papildomą skirstomąjį bloką ar laidų kilpas. Įvadas prijungiamas vienoje vietoje, aiškiai, su galimybe pertikrinti kiekvienos fazės varžtą. Skydas atrodo tvarkingai, o eksploatuojant lengva rasti ir atjungti maitinimo tašką.

    Techninės specifikacijos

    Modelis Pollmann AS/3x16 SNS
    Gamintojo artikulas / EAN 2010804 / 4025221017312
    Prekės tipas Įvadinis gnybtas šyninei sistemai (Einspeiseklemme)
    Polių skaičius 3
    Skerspjūvis (kiekvienam poliui) 1,5–16 mm²
    Laidininko medžiaga Al / Cu (aliuminis ir varis)
    Laidininko tipas Monolitinis, daugiavielis, lankstus su antgaliu
    Kontaktinė medžiaga Alavuotas varis
    Prijungimas prie šynos Kontaktinis liežuvėlis 5 x 4 x 12,3 mm (kaiščio tipo)
    Montavimo plotis 1 modulis (17,8 mm)
    Nominali įtampa Iki 400 V AC (žemos įtampos skirstomieji skydai)
    Nominali srovė Pagal laidininką, iki 76 A (16 mm² Cu)
    Korpuso spalva Pilka
    Korpuso medžiaga Poliamidas, savaime gęstantis
    Gamintojas Pollmann, Vokietija
    Pakuotė 1 vnt.

    Pagrindinės funkcijos

    • Trijų fazių įvadas viename modulyje – L1, L2, L3 prijungiami per 17,8 mm pločio gnybtą.
    • Iki 16 mm² kiekvienam poliui – tinka daugumai buitinių ir komercinių skydų įvadų.
    • Kaiščio tipo liežuvėliai – jungiasi su kaištinėmis ir šakutinėmis šynomis bei modulinių aparatų gnybtais.
    • Al/Cu suderinamumas – alavuotas varis, tinkamas ir aliuminio įvadui (su kontaktine pasta).
    • Varžtinis suspaudimas – kiekvienas laidininkas priveržiamas atskirai, momentas kontroliuojamas.
    • Vokiška kokybė – Pollmann gamina skydų jungimo komponentus nuo 1935 m.

    Kur naudojamas?

    • Namų ir butų skirstomieji skydai – įvadinio kabelio prijungimas prie automatų šynos
    • Daugiabučių laiptinių ir apskaitos skydai
    • Komerciniai ir pramoniniai skydai su moduliniais aparatais
    • Saulės elektrinių AC skydai – inverterio išėjimo prijungimas prie šynos
    • Elektromobilių įkrovimo stotelių maitinimo skydai
    • Skydų gamyba – serijinis, standartizuotas įvado mazgas

    Naudojimas pagal poreikį

    Buitiniam vartotojui.
    Jei namo skyde automatai sujungti šyna, o įvadinis 10–16 mm² kabelis „netelpa“ į pirmo automato gnybtą – šis gnybtas skirtas būtent tam.
    Įmonėms ir skydų gamintojams.
    Vienodas įvado mazgas visuose skyduose sutrumpina montavimo laiką ir palengvina patikrą – įvadas visada toje pačioje vietoje, tuo pačiu aparatu.
    Elektromontuotojui / inžinieriui.
    Parenkant tikrinkite: šynos tipas (kaištinė ar šakutinė) ir kaiščio matmenys atitinka 5x4x12,3 mm liežuvėlį; įvadinio laidininko skerspjūvis ≤16 mm²; skydo įvadinė srovė neviršija laidininko leistinos srovės. Aliuminio įvadui naudokite kontaktinę pastą ir pertikrinkite varžtus po apkrovos.

    Praktinis panaudojimas

    Namo skyde 24 moduliniai automatai sujungti trifaze kaištine šyna. Įvadinis 5x10 mm² varinis kabelis ateina nuo apskaitos skydo. AS/3x16 SNS montuojamas pirmoje eilės pozicijoje: trys liežuvėliai įstatomi į šynos jungtį, o L1, L2, L3 laidininkai priveržiami gnybto viršuje. N ir PE laidininkai jungiami į atskiras šynas. Visa eilė maitinama tvarkingai, be dvigubų laidų automatų gnybtuose.

    Pliusai

    • Vienas modulis – užima minimaliai vietos skyde.
    • Trys fazės vienu aparatu – nereikia trijų atskirų gnybtų.
    • Iki 16 mm² – dengia įvadus iki ~63 A.
    • Standartinis suderinamumas – liežuvėlio matmenys atitinka įprastas kaištines šynas.
    • Kontrolė – kiekviena fazė atskiru varžtu, galima pertikrinti momentą.
    • Vokiška kokybė – Pollmann, patikrinta pagal VDE reikalavimus.

    Minusai / ribojimai

    • Netinka laidininkams virš 16 mm² – 25–35 mm² įvadams reikia AS/3x35 ar analogiško modelio.
    • Reikalauja šyninės sistemos – be šynos gnybtas neturi prasmės.
    • Tik L1/L2/L3 – N ir PE jungiami į atskiras šynas.
    • Varžtinės jungtys, ypač su aliuminiu, reikalauja pertikrinimo po pirmų apkrovos savaičių.
    • Prieš perkant būtina patikrinti šynos kaiščio matmenų suderinamumą.

    Saugos ir montavimo pastabos

    • Montuokite tik atjungus įtampą ir patikrinus jos nebuvimą.
    • Liežuvėlius įstatykite iki galo ir priveržkite šynos ar aparato gnybtą nurodytu momentu.
    • Aliuminio laidininkus nuvalykite nuo oksido ir naudokite kontaktinę pastą.
    • Lankstiems laidininkams naudokite presuojamus antgalius.
    • Įvadinio laidininko skerspjūvį parinkite pagal skydo įvadinę srovę ir apsaugos aparatą.
    • Po pirmųjų apkrovos savaičių pertikrinkite visų varžtų momentą.

    Greitas pasirinkimo gidas

    Polių skaičius
    3
    Skerspjūvis
    3x1,5–16 mm²
    Plotis
    1 modulis (17,8 mm)
    Gamintojas
    Pollmann, Vokietija
    Tinka, kai reikia:
    • prijungti trifazį įvadą iki 16 mm² prie automatų šynos;
    • tvarkingo vieno modulio įvado mazgo skyde;
    • standartinio sprendimo serijinei skydų gamybai.
    Patikrinkite prieš naudojimą:
    • ar šyna kaištinė / šakutinė ir kaiščio matmenys suderinami su 5x4x12,3 mm;
    • ar įvadinio laidininko skerspjūvis 1,5–16 mm²;
    • ar skydo įvadinė srovė neviršija laidininko leistinos;
    • ar aliuminiui paruošta kontaktinė pasta.
    Svarbus priminimas:
    Gnybtas prijungia maitinimą, bet neapsaugo grandinės – įvadinę apsaugą nuo perkrovos ir trumpojo jungimo užtikrina įvadinis automatas arba saugikliai prieš gnybtą.

    DUK

    Kuo skiriasi nuo įprasto atšakinio gnybto?
    Tai įvadinis gnybtas šynai: jis ne atšakoja laidus, o prijungia maitinimą prie automatų šyninės sistemos per kaiščio tipo liežuvėlius.
    Ar tinka 25 mm² įvadui?
    Ne, maksimalus skerspjūvis 16 mm². Didesniems įvadams rinkitės AS/3x35 ar analogišką modelį.
    Ar galima jungti aliuminio įvadą?
    Taip – alavuotas varinis kontaktas tam pritaikytas; naudokite kontaktinę pastą.
    Kur jungiami N ir PE?
    Į atskiras N ir PE šynas – šis gnybtas skirtas tik trims fazėms.
    Ar tinka bet kuriai šynai?
    Tinka kaištinėms ir šakutinėms šynoms bei modulinių aparatų gnybtams, kurie priima 5x4 mm kaištį. Patikrinkite šynos duomenų lapą.
    Ar reikia pertikrinti varžtus?
    Taip – varžtines jungtis, ypač su aliuminiu, rekomenduojama pertikrinti po pirmųjų apkrovos savaičių.

    Įvadinis gnybtas šyninei sistemai | 3 polių

    Pollmann AS/3x16 SNS (201.08.04) – trijų polių įvadinis gnybtas šyninei sistemai, 3x1,5–16 mm² Al/Cu, alavuoto vario kontaktai, kaiščio tipo liežuvėliai 5x4x12,3 mm, vieno modulio (17,8 mm) pločio. Skirtas trifaziam maitinimui prijungti prie modulinių automatų šynos namų, komerciniuose ir pramoniniuose skirstomuosiuose skyduose.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
