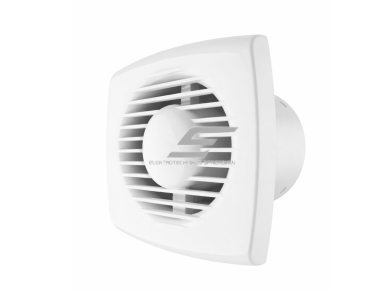

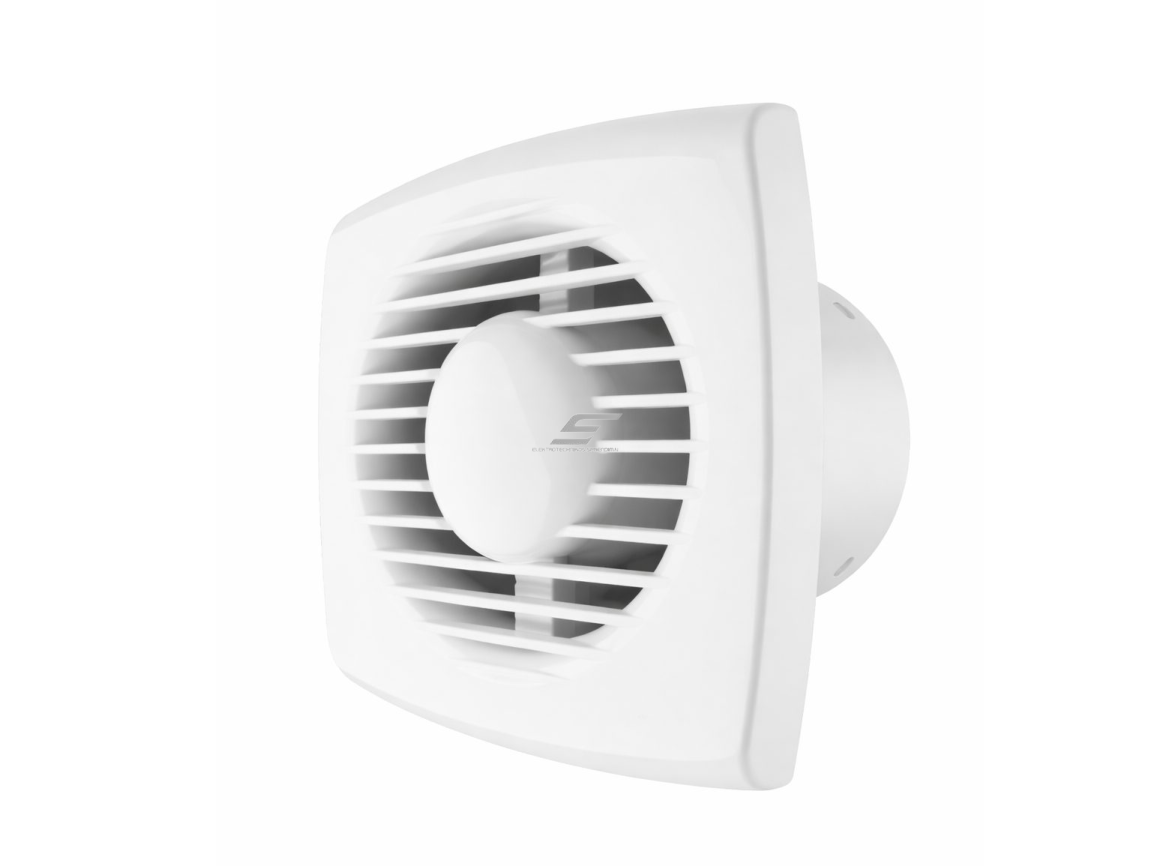

  • Ašinis ištraukiamasis ventiliatorius su atbuline sklende | D120 | 190 m³/h | 220V | 182x168x69mm | plastikas | baltos spalvos | IPX4

    Kodas: ESLP22968

    Ašinis ištraukiamasis ventiliatorius Ø120 mm su automatine atbuline sklende: 190 m³/h, 30 dB(A), 10 W, IPX4. Montuojamas sienoje, lubose ar ortakyje, jungiamas prie išorinio jungiklio.

  • Ašinis ištraukiamasis ventiliatorius su atbuline sklende | D120 | 190 m³/h | 220V | 182x168x69mm | plastikas | baltos spalvos | IPX4

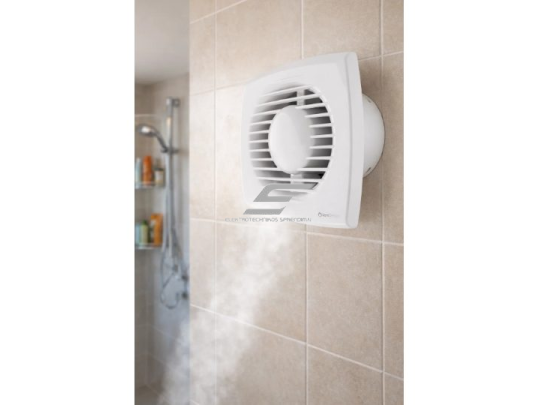

    Ašinis ištraukiamasis ventiliatorius Ø120 mm angai su integruota automatine atbuline sklende. Skirtas drėgmei ir kvapams šalinti iš vonios, tualeto, sandėliuko ar kitos nedidelės patalpos, kai ventiliatorius įjungiamas kartu su šviesa arba atskiru jungikliu.

    Pagrindinė mintis:
    Tai paprasčiausias šios serijos variantas: ventiliatorius veikia tol, kol į jį paduodama 220 V įtampa, todėl jį patogu prijungti prie esamo šviesos ar atskiro jungiklio. Atbulinė sklendė išjungus ventiliatorių uždaro kanalą, todėl iš šachtos neįtraukiamas šaltas oras ir kvapai. Nominalus našumas – 190 m³/h, triukšmas – 30 dB(A).
    Montavimo skersmuo
    Ø120 mm
    Našumas
    190 m³/h
    Triukšmas
    30 dB(A)
    Galia
    10 W

    Veikimo principas

    Ventiliatorius įstatomas į Ø120 mm ortakį ar sienos angą ir tvirtinamas flanšo tvirtinimo žiedu ir montavimo kabliais. Maitinimas – 220 V AC; ventiliatorius įjungiamas ir išjungiamas išoriniu jungikliu, pavyzdžiui, kartu su vonios apšvietimu.

    Įjungus sparnuotė ištraukia orą į ventiliacijos kanalą (iki 190 m³/h laisvo srauto sąlygomis, maks. slėgis 40 Pa). Oro srautas atidaro atbulinę sklendę, o išjungus ventiliatorių ji užsidaro ir sulaiko atgalinę trauką.

    Rezultatas – greičiau išdžiūstantis vonios kambarys, mažesnė pelėsio rizika ir patalpa, į kurią neveikiantis ventiliatorius neįleidžia šalto oro iš šachtos.

    Kuo naudingas ESLP22968?
    Paprastas sprendimas: ištraukia orą, kol įjungtas, ir uždaro kanalą, kai neveikia. Tinka pakeisti seną ventiliatorių toje pačioje angoje, paliekant esamą jungiklį ir instaliaciją.

    Techninės specifikacijos

    Prekės tipas Ašinis ištraukiamasis ventiliatorius su atbuline sklende
    Prekės kodas ESLP22968
    Montavimo skersmuo Ø120 mm
    Maitinimo įtampa 220 V AC
    Galia 10 W
    Oro srautas (našumas) 190 m³/h
    Maksimalus slėgis 40 Pa
    Triukšmo lygis 30 dB(A)
    Išmatavimai 182×168×69 mm
    Apsaugos klasė IPX4
    Valdymas išorinis jungiklis maitinimo grandinėje (pvz., kartu su apšvietimu)

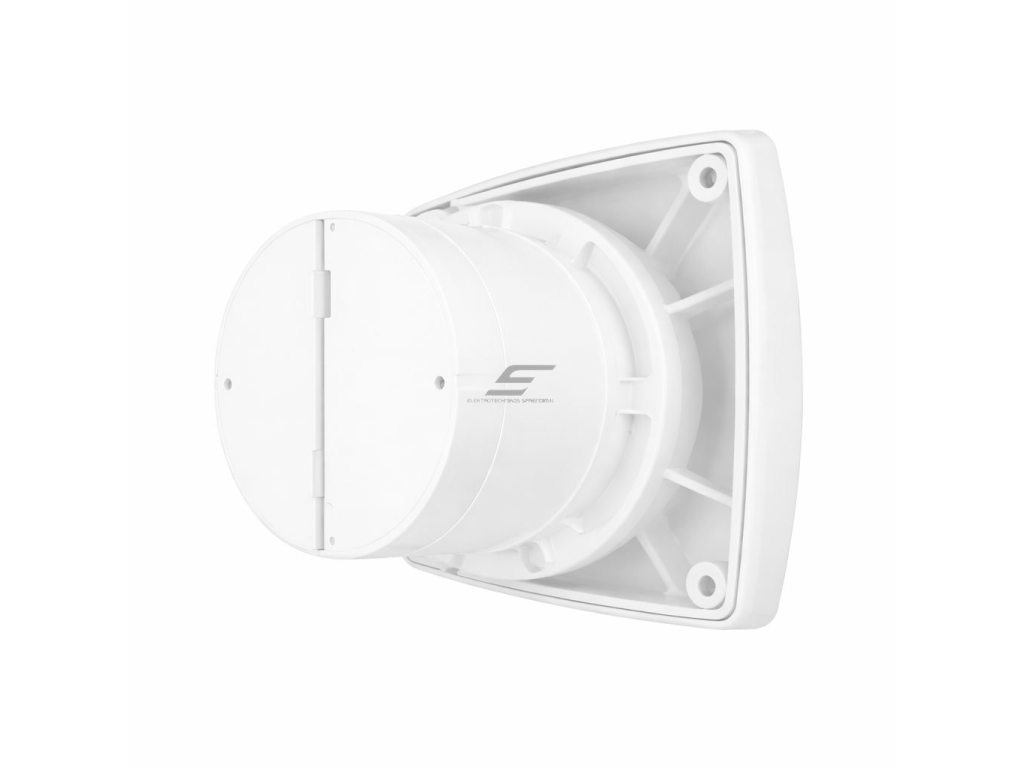

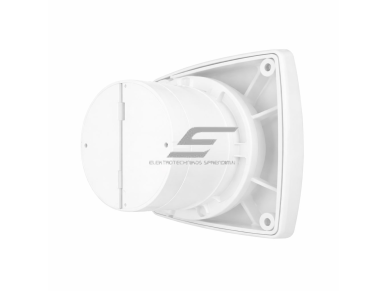

    Atbulinė sklendė integruota, užsidaro ventiliatoriui išsijungus
    Korpusas drėgmei atsparus plastikas, baltos spalvos

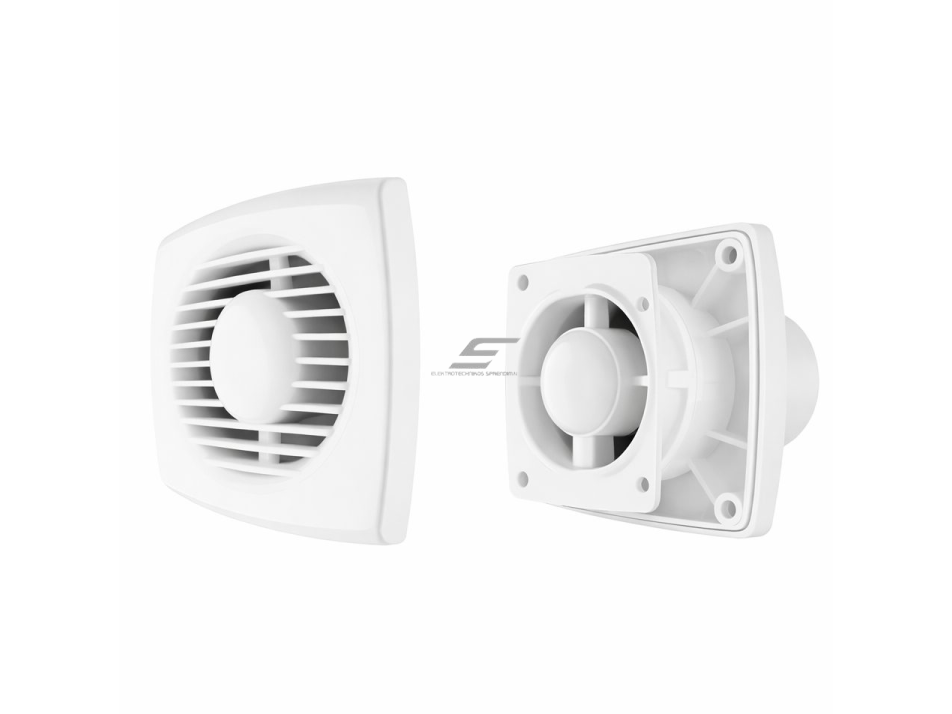

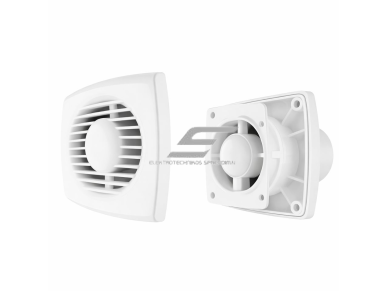

    Montavimas sienoje, lubose arba ortakyje; flanšo tvirtinimo žiedas ir montavimo kabliai
    Variklis rutulinių guolių

    Pagrindinės funkcijos

    • Automatinė atbulinė sklendė – išjungus ventiliatorių kanalas užsidaro, šaltas oras ir kvapai nepatenka į patalpą.
    • 190 m³/h našumas – pakankamas nedidelės vonios, tualeto ar sandėliuko oro kaitai.
    • 30 dB(A) triukšmas – tinka gyvenamosioms patalpoms.
    • IPX4 korpusas – apsaugotas nuo vandens purslų, tinka drėgnoms patalpoms.
    • Universalus montavimas – sienoje, lubose arba tiesiai ortakyje.
    • Rutulinių guolių variklis – tinka montuoti lubose ir skirtas ilgesniam darbui.

    Kuo skiriasi šios serijos modeliai

    • ESLP22968 · D120 · bazinis (išorinis jungiklis) – 190 m³/h · 40 Pa · 30 dB(A) · 10 W · 182×168×69 mm · rutulinių guolių variklis – šis modelis
    • ESLP22967 · D120 · su laikmačiu – 190 m³/h · 40 Pa · 30 dB(A) · 10 W · 182×168×69 mm · rutulinių guolių variklis
    • ESLP22969 · D120 · su drėgmės jutikliu ir laikmačiu – 190 m³/h · 40 Pa · 30 dB(A) · 10 W · 182×168×69 mm · rutulinių guolių variklis
    • ESLP22970 · D120 · su virvutės jungikliu – 190 m³/h · 40 Pa · 30 dB(A) · 10 W · 182×168×69 mm · rutulinių guolių variklis
    • ESLP22964 · D100 · bazinis (išorinis jungiklis) – 105 m³/h · 35 Pa · 25 dB(A) · 8,4 W · 151×151×70 mm · rutulinių guolių variklis
    • ESLP22972 · D150 · bazinis (išorinis jungiklis) – 250 m³/h · 48 Pa · 35 dB(A) · 12 W · 212×195×81 mm · rutulinių guolių variklis
    • ESLP22939 · D120 · bazinis (išorinis jungiklis) – 160 m³/h · 35 Pa · 30 dB(A) · 10 W · 182×168×69 mm · nuimamas dangtelis

    Kur naudojamas?

    • Vonios kambariai ir dušai
    • Tualetai
    • Sandėliukai ir rūbinės
    • Rūsiai ir techninės patalpos
    • Skalbyklos ir džiovyklos
    • Nedideli biurų ir dirbtuvių sanitariniai mazgai
    • Sodybos ir sezoniniai būstai

    Naudojimas pagal poreikį

    Buto savininkui.
    Pakeičia seną ventiliatorių toje pačioje Ø120 mm angoje – esamas jungiklis ir laidai lieka.
    Elektrikui.
    Paprastas 220 V prijungimas prie šviesos ar atskiro jungiklio, standartinis Ø120 mm skersmuo.
    Sandėliuko ar rūsio šeimininkui.
    Įjungiamas tik tada, kai reikia, o atbulinė sklendė neleidžia šaltam orui grįžti iš kanalo.

    Praktinis panaudojimas

    Jeigu vonia yra 2,0 × 2,5 m, o lubos 2,5 m aukščio (apie 12,5 m³), tada 190 m³/h nominalus srautas teoriškai atnaujintų orą apie 15 kartų per valandą. Realiai dėl ortakio ilgio, posūkių ir grotelių srautas bus mažesnis, todėl ilgam ar vingiuotam kanalui verta rinktis našesnį šios serijos modelį.

    Pliusai

    • Paprastas prijungimas prie esamo jungiklio
    • Integruota automatinė atbulinė sklendė
    • Tylus veikimas – 30 dB(A)
    • Mažos sąnaudos – 10 W
    • Montuojamas sienoje, lubose ar ortakyje
    • IPX4 apsauga nuo purslų
    • Rutulinių guolių variklis – tinka montuoti lubose

    Minusai / ribojimai

    • Nėra laikmačio ir drėgmės jutiklio – veikia tik tol, kol įjungtas
    • Nominalus 190 m³/h srautas nurodytas be ortakio pasipriešinimo; ilgame kanale jis mažesnis
    • Skirtas mažoms ir vidutinėms patalpoms, ne centralizuotoms vėdinimo sistemoms
    • Šilumos neatgauna – šalinamas patalpos oras

    Saugos ir montavimo pastabos

    • Prieš montavimą atjunkite maitinimą ir įsitikinkite, kad grandinėje nėra įtampos.
    • Vonios patalpų grandinę apsaugokite 30 mA nuotėkio srovės rele (RCD).
    • IPX4 – apsauga nuo purslų, ne nuo panardinimo: nemontuokite tiesiai virš vonios ar dušo padėklo (0 zonoje) ir laikykitės HD 60364-7-701 zonų reikalavimų.
    • Įsitikinkite, kad atbulinė sklendė laisvai atsidaro ir užsidaro – ortakis ar sandariklis neturi jos spausti.
    • Išorinį jungiklį įrenkite už vonios zonų ribų, laikydamiesi HD 60364-7-701 reikalavimų.
    • Montavimą elektros tinkle turi atlikti kvalifikuotas elektrikas.

    Greitas pasirinkimo gidas

    Ø120 mm
    190 m³/h
    30 dB(A)
    10 W
    IPX4
    Išorinis jungiklis
    Tinka, kai reikia:
    • Ištraukti drėgmę ir kvapus iš vonios ar tualeto
    • Prijungti ventiliatorių prie esamo šviesos ar atskiro jungiklio
    • Neleisti šaltam orui grįžti iš kanalo
    Patikrinkite prieš naudojimą:
    • Ar ortakio arba angos skersmuo yra Ø120 mm
    • Ar užtenka vietos 182×168×69 mm korpusui
    • Ar prie angos yra 220 V maitinimas
    • Ar patalpoje yra oro patekimo kelias (tarpas po durimis arba grotelės)
    Svarbus priminimas: Ventiliatorius neatstoja ištisinio mechaninio vėdinimo ir rekuperatoriaus – jis ištraukia orą tik tada, kai veikia.

    DUK

    Kaip ventiliatorius įjungiamas?
    Išoriniu jungikliu maitinimo grandinėje – pavyzdžiui, kartu su vonios apšvietimu arba atskiru jungikliu.
    Kam reikalinga atbulinė sklendė?
    Išjungus ventiliatorių ji uždaro kanalą, kad į patalpą nepatektų šaltas oras ir kvapai.
    Kokio skersmens ortakiui tinka ESLP22968?
    Ø120 mm ortakiui arba sienos angai.
    Ar galima montuoti lubose?
    Taip, ventiliatorius montuojamas sienoje, lubose arba ortakyje.
    Ar jis turi laikmatį ar drėgmės jutiklį?
    Ne, tokiam poreikiui rinkitės to paties korpuso variantą su laikmačiu (ESLP22967) arba su drėgmės jutikliu ir laikmačiu (ESLP22969).
    Ar tinka vonios kambariui?
    Taip, korpusas IPX4, tačiau montuokite už 0 zonos ir grandinę apsaugokite 30 mA RCD.

    Ašinis ištraukiamasis ventiliatorius su atbuline sklende | D120 | 190 m³/h | 220V | 182x168x69mm | plastikas | baltos spalvos | IPX4

    ESLP22968 – ašinis ištraukiamasis ventiliatorius Ø120 mm su automatine atbuline sklende: 190 m³/h, 30 dB(A), 10 W, IPX4. Skirtas voniai, tualetui ir kitoms nedidelėms patalpoms, kai ventiliatorius valdomas išoriniu jungikliu.

    Publikuota: 2026-11-13 · Duomenys sutikrinti su tiekėjo specifikacija: 2026-11-13

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
