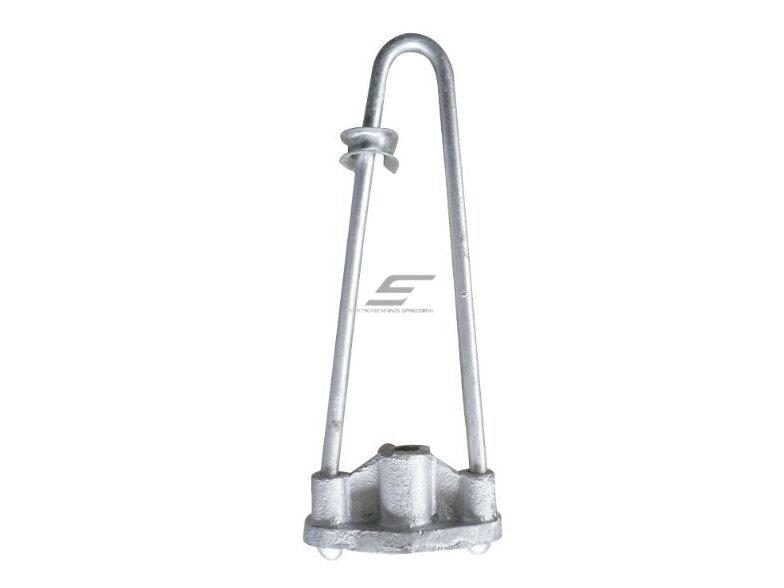

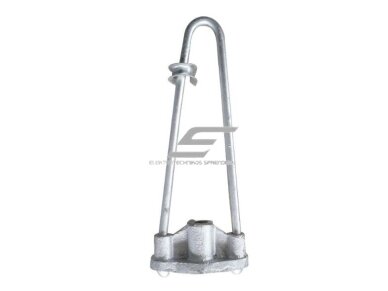

Atotampos lankas su tvirtinimo plokštele | karštai cinkuotas plienas | 400x165mm | Ø24mm

Kodas: ES-30801A03

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 70.38 € su PVM
( 58.17 € be PVM )

Pirk daugiau, mokėk mažiau

10+ vnt. – 55.66 € už vnt. -20%

Į krepšelį

Atotampos lankas su tvirtinimo plokštele – karštai cinkuoto plieno mechaninis oro linijų furnitūros elementas, skirtas atramų atotampų ir tvirtinimo sistemoms. Gaminys pagamintas iš Ø24mm plieninio strypo, bendras ilgis – 400mm, plotis – 165mm, vidinis plotis – 110mm. Lanko formos konstrukcija su tvirtinimo plokštele skirta mechaninėms apkrovoms perduoti, o karštai cinkuotas paviršius padeda apsaugoti nuo korozijos lauko sąlygomis.

Atotampos lankas su tvirtinimo plokštele | karštai cinkuotas plienas | 400mm | Ø16mm

Atotampos lankas su tvirtinimo plokštele | karštai cinkuotas plienas | 400mm | Ø24mm

Atotampos lankas su tvirtinimo plokštele – mechaninis oro elektros linijų furnitūros elementas, skirtas naudoti atramų atotampų ir jų tvirtinimo sistemose. Lanko formos plieninė konstrukcija sudaro patikimą jungiamąjį tašką ir leidžia mechaninę apkrovą perduoti tarp atotampos sistemos elementų.

Gaminys pagamintas iš plieno, o jo paviršius apsaugotas karštojo cinkavimo būdu. Cinko danga padeda apsaugoti metalą nuo korozijos ir yra pritaikyta ilgalaikiam naudojimui lauko elektros infrastruktūroje.

Oro linijų atramų atotampų sistemoms

Lanko formos detalė naudojama kaip mechaninės atotampos sistemos jungiamasis ir tvirtinimo elementas. Konstrukcijoje esanti plokštelė sujungia abi lanko šakas ir sudaro stabilų tvirtinimo mazgą.

400mm

Ilgis L

Ø24mm

Strypo skersmuo

165mm

Plotis W

110mm

Vidinis plotis W1

HDG

Karštai cinkuotas

Paskirtis

Atotampos lankas naudojamas oro elektros linijų atramų mechaninio stabilizavimo sistemose. Tokiose sistemose atotampa padeda kompensuoti atramą veikiančias horizontalias jėgas ir perduoti jas į atitinkamą tvirtinimo konstrukciją.

Šis gaminys yra vienas iš mechaninės atotampos mazgo elementų. Jo lanko formos konstrukcija leidžia suformuoti jungtį tarp kitų atotampos sistemos komponentų, tačiau galutinis montavimo būdas priklauso nuo konkretaus projekto ir naudojamos furnitūros.

Mechaninis, o ne elektrinis kontaktinis elementas

Pagrindinė gaminio funkcija – mechaninis tvirtinimas ir apkrovų perdavimas atotampos sistemoje. Jis nėra skirtas naudoti kaip elektros srovės jungiamasis kontaktas.

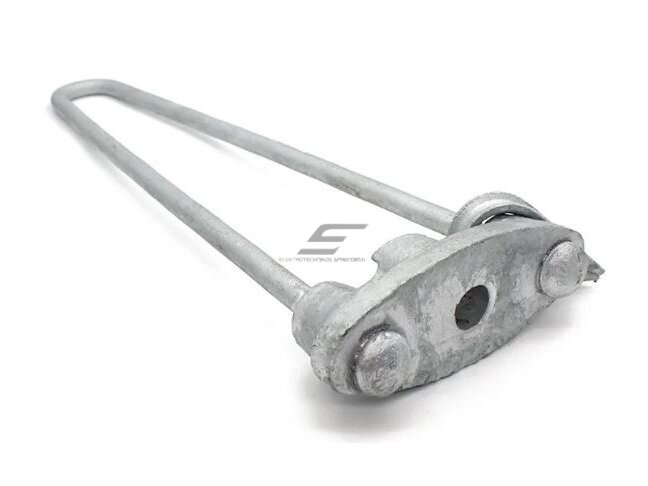

Lanko formos konstrukcija

Detalė suformuota iš Ø24mm plieninio strypo, sulenkto į pailgą lanko formą. Toks konstrukcinis principas leidžia suformuoti uždarą mechaninį tvirtinimo elementą su dviem lygiagrečiomis šakomis.

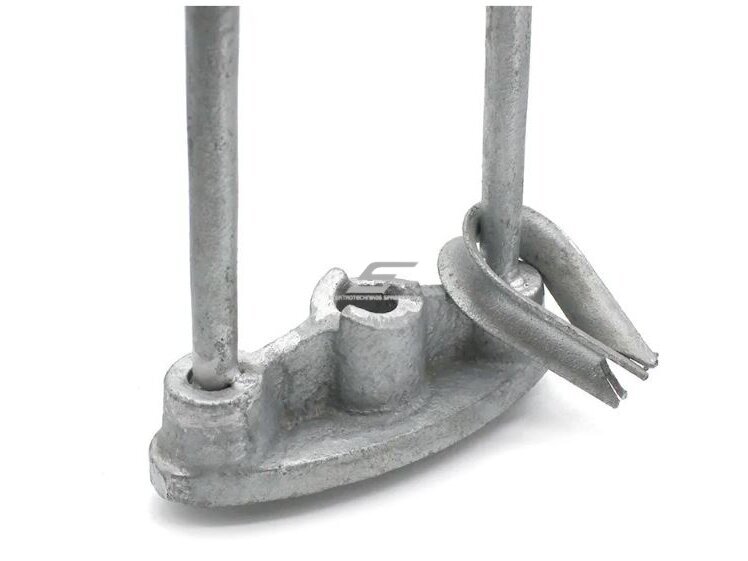

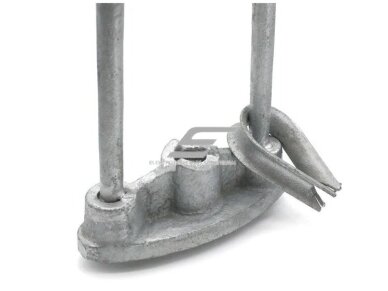

Lanko galai sujungti tvirtinimo plokštele, kuri padeda išlaikyti konstrukcijos geometriją ir yra atotampos tvirtinimo mazgo dalis.

Karštasis cinkavimas

Plieninis gaminio paviršius yra karštai cinkuotas. Šio proceso metu plienas padengiamas apsauginiu cinko sluoksniu, kuris sumažina tiesioginį aplinkos poveikį pagrindiniam metalui.

Tokia apsauga ypač aktuali oro linijų furnitūrai, kuri ilgą laiką eksploatuojama lauke ir yra veikiama drėgmės, kritulių bei temperatūros svyravimų.

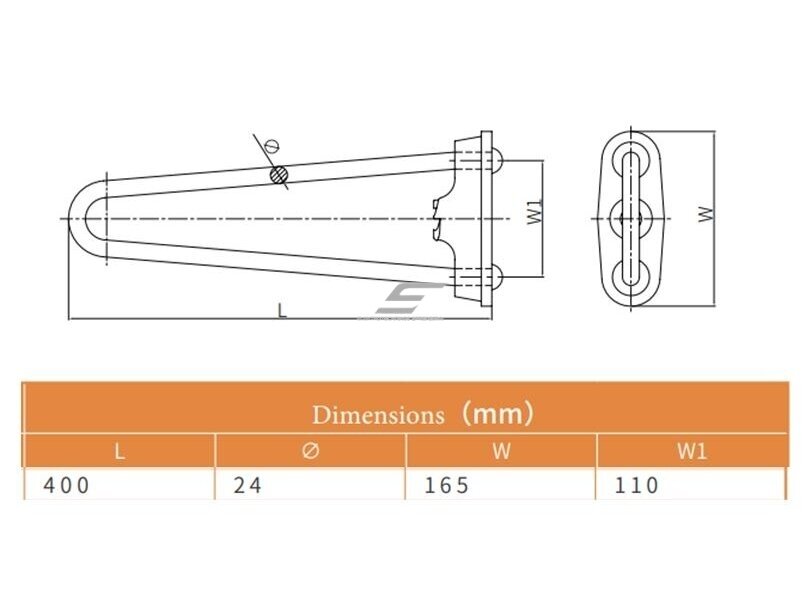

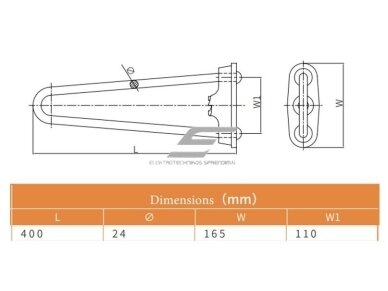

Pagrindiniai matmenys

Žymėjimas	Reikšmė	Paaiškinimas
L	400mm	Bendras lanko ilgis
Ø	24mm	Plieninio strypo skersmuo
W	165mm	Bendras plotis
W1	110mm	Vidinis plotis pagal brėžinį

Techninė specifikacija

Produkto tipas	Atotampos lankas su tvirtinimo plokštele
Angliškas konstrukcijos pavadinimas	Bow Hook / Bow Type Stay Accessory
Paskirtis	Oro linijų atramų atotampų ir mechaninio tvirtinimo sistemoms
Medžiaga	Plienas
Paviršiaus apdorojimas	Karštasis cinkavimas
Ilgis L	400mm
Strypo skersmuo Ø	24mm
Bendras plotis W	165mm
Vidinis plotis W1	110mm
Konstrukcija	Lanko formos plieninis strypas su tvirtinimo plokštele
Naudojimas lauke	Taip

Pagrindinės savybės

Skirtas oro linijų atotampų sistemoms.
Tvirta plieninė konstrukcija.
Karštai cinkuotas paviršius.
Lanko formos konstrukcija su dviem lygiagrečiomis šakomis.
Integruota tvirtinimo plokštelė.
400mm bendras ilgis.
Ø24mm plieninis strypas.
Skirtas ilgalaikiam naudojimui lauko sąlygomis.

Pliusai / privalumai

Tvirta mechaninė konstrukcija oro linijų atotampų sistemoms.
Karštojo cinkavimo apsauga padeda sumažinti plieno koroziją lauko sąlygomis.
Paprasta lanko konstrukcija pritaikyta mechaniniams tvirtinimo mazgams.
Ø24mm strypas suteikia konstrukcijai reikiamą mechaninį standumą.
Tvirtinimo plokštelė sujungia abi lanko šakas į vientisą mazgą.
Tinka lauko elektros infrastruktūrai.

Minusai / ribojimai

Pateiktoje informacijoje nenurodyta minimali ardomoji apkrova, todėl jos negalima nustatyti vien pagal gaminio matmenis.
Nenurodyta konkreti plieno markė, todėl jos nereikėtų priskirti be papildomos techninės dokumentacijos.
Negalima naudoti kaip universalaus visų atotampos sistemų elemento nepatikrinus matmenų ir mechaninio suderinamumo.
Galutinį mazgo atsparumą lemia visa sistema – atotampa, jungtys, inkaravimo detalės ir atramos konstrukcija.
Pažeidus cinko sluoksnį gali sumažėti vietinė apsauga nuo korozijos.

Kam tinka?

Oro elektros linijų atramų atotampų sistemoms
Mechaniniams atotampos tvirtinimo mazgams
Elektros perdavimo ir skirstymo infrastruktūrai
Atramų mechaninio stabilizavimo sistemoms
Kartu su kitais tarpusavyje suderintais atotampos furnitūros elementais
Lauko montavimo sistemoms, kurioms reikalingos karštai cinkuotos plieninės detalės

Kam netinka?

Kaip elektros srovę perduodantis kontaktinis elementas
Atotampos sistemoms, kurių jungčių matmenys nesuderinami su šio gaminio geometrija
Mazgams, kuriuose projektas numato kitokio tipo atotampos furnitūrą
Naudoti neįvertinus visos atramos ir atotampos sistemos mechaninių apkrovų

Praktinis panaudojimo pavyzdys

Oro elektros linijos atramai reikalinga mechaninė atotampa, kuri padėtų stabilizuoti konstrukciją veikiant laidų tempimo, vėjo ir kitoms projektinėms apkrovoms.

Atotampos sistemoje naudojamas plieninis lanko formos tvirtinimo elementas, kuris sujungiamas su kitomis projekto numatytomis atotampos furnitūros dalimis.

Lanko konstrukcija perduoda mechaninę jėgą per abi savo šakas, o apatinė tvirtinimo plokštelė sudaro vientisą jungiamąjį mazgą.

Montavimas

Prieš montuojant reikia patikrinti gaminio būklę, lanko geometriją, tvirtinimo plokštelę ir cinkuoto paviršiaus būklę. Neturi būti matomų deformacijų, įtrūkimų ar pažeistų tvirtinimo elementų.

Gaminys turi būti montuojamas kaip konkrečios atotampos sistemos dalis, laikantis projekto ir naudojamų jungiamųjų komponentų montavimo reikalavimų.

Dažniausiai užduodami klausimai (DUK)

Kas yra atotampos lankas?

Tai lanko formos mechaninis tvirtinimo elementas, naudojamas oro linijų atramų atotampų sistemose.

Kokia pagrindinė šio gaminio paskirtis?

Mechaninis sujungimas ir apkrovų perdavimas atramos atotampos sistemoje.

Ar gaminys cinkuotas?

Taip. Plieninis paviršius apsaugotas karštojo cinkavimo būdu.

Koks gaminio ilgis?

L = 400mm.

Koks naudojamo strypo skersmuo?

Ø24mm.

Koks bendras lanko plotis?

Pagal brėžinį W = 165mm.

Koks vidinis plotis?

Pagal brėžinį W1 = 110mm.

Ar gaminys tinkamas naudoti lauke?

Taip. Karštai cinkuotas plienas skirtas naudoti lauko elektros infrastruktūros sistemose.

Svarbi montavimo ir mechaninės saugos informacija

Atotampos lankas turi būti parinktas pagal konkrečią oro linijos atramos konstrukciją, atotampos sistemą, jungiamųjų elementų matmenis ir projektines mechanines apkrovas.

Atotampos lankas su tvirtinimo plokštele – karštai cinkuotas plieninis oro elektros linijų furnitūros elementas, skirtas atramų atotampų ir mechaninio tvirtinimo sistemoms. Pagal pateiktą techninį brėžinį gaminio ilgis yra 400mm, strypo skersmuo – Ø24mm, bendras plotis – 165mm, vidinis plotis – 110mm.
