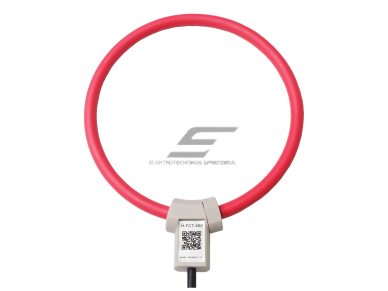

Aukšto dažnio Rogowski ritė | iki 10 MHz | Ø50 mm | iki 500 kA | 2 m kabelis | H-FCT-200

Techninės specifikacijos

• Tipas: Aukšto dažnio Rogowski srovės matavimo ritė
• Modelis: H-FCT-200
• Ritės ilgis: 200 mm
• Vidinio lango dydis: 50 mm
• Skerspjūvis: 8 mm
• Vardinė įėjimo srovė: iki 500 kA
• Išėjimo perdavimo koeficientas: 1,2 mV/kA @ 50 Hz
• Tikslumas: ±5 % (nekalibruota, temperatūrinis dreifas ~200 ppm/°C)
• Linijiškumas: ±0,2 % (nuo 2 % iki 100 % vardinės srovės)
• Dažnių juosta: 1 kHz – 10 MHz
• Kabelio ilgis: 2 m
• Matavimo tipas: Kintamoji ir impulsinė srovė (AC, HF)

Funkcijos

• Aukšto dažnio srovės matavimas iki 10 MHz
• Impulsinių ir labai didelių srovių (iki 500 kA) fiksavimas
• Neinvazinis matavimas – nereikia nutraukti grandinės
• Platus linijinis diapazonas
• Lanksti konstrukcija patogiam montavimui

Naudojimas

• Eektronikos ir galios inžinieriui: Tinka IGBT, MOSFET, inverterių, impulsinių maitinimo šaltinių, kondensatorių iškrovų, trumpalaikių impulsų ir perjungimo procesų analizei.
• Laboratorijoms ir bandymų stendams: Naudojama aukštos įtampos, didelės srovės bandymuose, universitetų ir pramonės laboratorijose, kur reikalingas itin greitas srovės atsakas.
• Pramonės diagnostikai ir specializuotiems matavimams: Tinka EMC/EMI tyrimams, sprogstamųjų ar impulsinių procesų stebėsenai, kur srovės dydžiai ir dažniai viršija įprastų matavimo sprendimų ribas.

Pliusai

• Itin plati dažnių juosta – iki 10 MHz
• Galimybė matuoti itin dideles impulsines sroves (iki 500 kA)
• Neinvazinis ir saugus matavimas
• Lanksti ir kompaktiška konstrukcija
• Puikiai tinka laboratoriniams ir R&D darbams

Minusai

• Nekalibruota ritė – tikslumui pasiekti gali reikėti individualios kalibracijos
• Neskirta standartinei energijos apskaitai
• Reikalingas išorinis integratorius arba osciloskopas signalo apdorojimui
