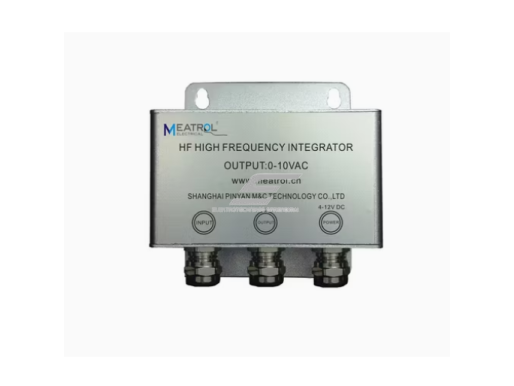

Aukšto dažnio Rogowski ritės integratorius | iki 1 MHz | 10 kA | 1.2 mV/kA @ 50 Hz | 0–10 V Peak | HF

Techninės specifikacijos

• Tipas: Aukšto dažnio Rogowski ritės integratorius
• Modelis: HF
• Vardinė įėjimo srovė (pasirenkama viena): 10 kA
• Išėjimo signalas: 0–10 V Peak
• Ritės perdavimo koeficientas: 1,2 mV/kA @ 50 Hz
• Matavimo tikslumas: ±1 %
• Dažnių juosta: 1 kHz – 1 MHz
• Maitinimas: 4–12 V DC (numatytasis) arba 24 V DC
• Matavimo tipas: Aukšto dažnio AC ir impulsinė srovė

Funkcijos

• Aukšto dažnio Rogowski signalo integravimas
• Impulsinių ir greitai kintančių srovių analizė
• 0–10 V Peak išėjimas – patogu osciloskopams ir matavimo kortoms
• Stabilus ir linijinis veikimas plačiame dažnių diapazone
• Pramoninės ir laboratorinės klasės konstrukcija

Naudojimas

• Elektronikos ir galios inžinieriui / R&D: HF integratorius idealiai tinka IGBT, MOSFET, inverterių, impulsinių maitinimo šaltinių, kondensatorių iškrovų ir kitų greitų procesų srovės analizei.
• Laboratorijoms ir bandymų stendams: Naudojamas aukštos įtampos ir didelės srovės bandymuose, EMC/EMI tyrimuose, kai reikalingas tikslus aukšto dažnio atsakas.
• Pramoninei diagnostikai: Tinka specializuotiems pramoniniams procesams, kur reikia stebėti impulsines sroves iki dešimčių ar šimtų kiloamperų be invazinių matavimo metodų.

Pliusai

• Plati dažnių juosta – iki 1 MHz
• Didelės impulsinės srovės
• 0–10 V Peak išėjimas – lengvas prijungimas prie matavimo įrangos
• Aukštas tikslumas (±1 %)
• Tinka profesionaliems ir laboratoriniams darbams

Minusai

• Skirtas specializuotiems matavimams, ne energijos apskaitai
• Vardinė srovė fiksuota – pasirenkama užsakymo metu
• Reikalinga išorinė matavimo įranga (osciloskopas, DAQ)
