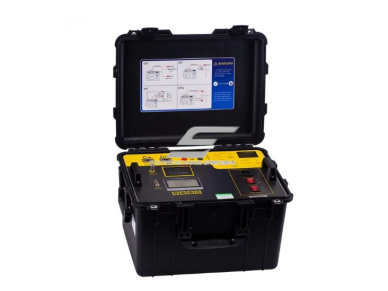

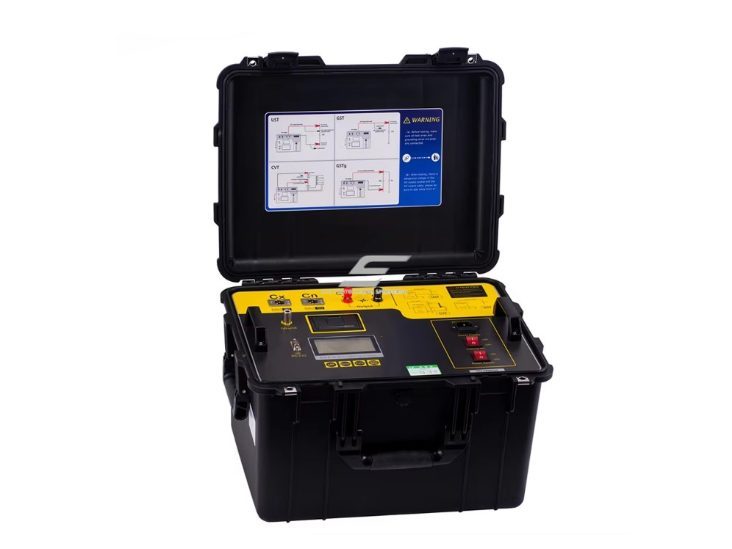

Aukštos įtampos transformatorių izoliacijos testeris | talpos ir izoliacijos nuostolių matuoklis | 0,5–10 kV | 230 V | IP67

Techninės specifikacijos

• Produkto tipas: transformatorių talpos ir Tan Delta matuoklis
• Paskirtis: elektros įrenginių izoliacijos, talpos ir dielektrinių nuostolių testavimas
• Matavimo funkcijos: Cx talpa, tgδ / Tan Delta, dissipation factor
• Aukštos įtampos išėjimas: 0,5–10 kV
• Įtampos reguliavimas: kas 500 V
• Įtampos lygių skaičius: 20 lygių
• Išėjimo galia: 1500 VA
• Tikslumo klasė: 0.2
• tgδ tikslumas: ±(rodmuo × 1,5 % + 0,06 %)
• Cx tikslumas: ±(rodmuo × 1,5 % + 5 pF)
• tgδ rezoliucija: 0,01 %
• Cx rezoliucija: 1 pF
• Matavimo diapazonas: nuo 0,01 %
• Minimalus talpos matavimas: nuo 3 pF
• Talpos matavimo riba prie 10 kV: Cx ≤ 30000 pF
• Talpos matavimo riba prie 5 kV: Cx ≤ 60000 pF
• Maitinimas: AC 230 V ±10 %
• Dažnis: 50 ±1 Hz
• Darbinis matavimo dažnis: 50 Hz
• Skirtingo dažnio režimas: 45 Hz / 55 Hz
• Dažnio keitimas: automatinis
• Harmoninis prisitaikymas: ≤3 %
• Apsaugos klasė: IP67
• Korpuso medžiaga: aliuminio lydinys
• Darbinė temperatūra: nuo -15 °C iki +50 °C
• Santykinė drėgmė: <80 %
• Matmenys: 460 x 345 x 350 mm
• Svoris: 35 kg

Funkcijos

• Transformatorių izoliacijos tikrinimas – padeda įvertinti, ar izoliacija nėra pasenusi, sudrėkusi ar pažeista
• Talpos matavimas Cx – matuoja elektros įrenginio talpą ir padeda vertinti jo techninę būklę
• Tan Delta / tgδ matavimas – parodo izoliacijos nuostolius ir leidžia nustatyti galimus izoliacijos defektus
• Aukštos įtampos bandymas iki 10 kV – skirtas profesionaliai transformatorių, kabelių ir kitos aukštos įtampos įrangos patikrai
• Reguliuojama bandymo įtampa 0,5–10 kV – galima pasirinkti tinkamą įtampos lygį pagal tikrinamą įrenginį
• Automatinis dažnio keitimas 45 Hz / 55 Hz – sumažina elektros tinklo trikdžių įtaką ir padeda gauti tikslesnius matavimo rezultatus
• Aukšto tikslumo matavimai – užtikrina patikimus rezultatus atliekant diagnostiką ir profilaktinę priežiūrą
• Tvirtas IP67 korpusas – apsaugo prietaisą nuo dulkių ir drėgmės darbo aplinkoje

Naudojimas

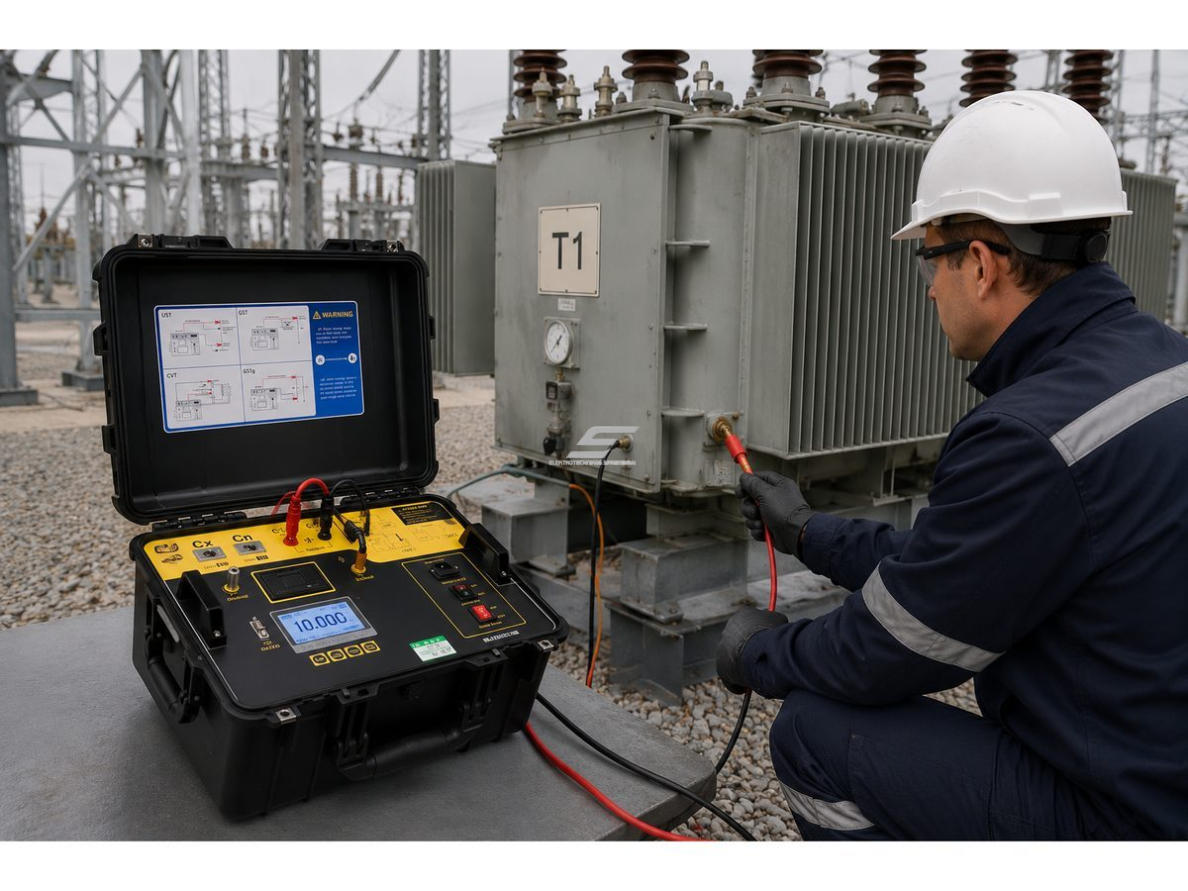

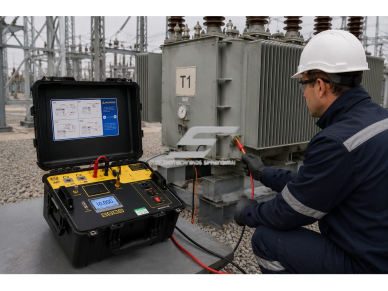

• Elektros tinklų ir energetikos įmonėms: Tinka elektros pastotėms, skirstomiesiems tinklams, aukštos įtampos įrangos priežiūrai ir periodinei diagnostikai. Juo galima tikrinti transformatorių, kabelių, izoliatorių, kondensatorių ir kitos įrangos izoliacijos būklę.
• Inžinieriui: Aktualus atliekant izoliacijos kokybės vertinimą, gedimų analizę, profilaktinius bandymus ir techninės būklės ataskaitų rengimą. Cx ir tgδ matavimai leidžia priimti pagrįstus sprendimus dėl įrangos eksploatacijos, remonto arba keitimo.
• Elektromontuotojui: Naudingas atliekant aukštos įtampos įrenginių patikrą po montavimo, remonto ar profilaktinės priežiūros darbų. Prietaisas padeda nustatyti, ar izoliacija yra tinkamos būklės prieš įjungiant įrangą į eksploataciją.
• Pramonės įmonėms: Gali būti naudojamas gamybinių transformatorių, variklių, kabelių linijų, kompensavimo įrenginių ir kitų elektros sistemų diagnostikai. Reguliarūs matavimai padeda sumažinti neplanuotų gedimų riziką ir prastovas.
• Laboratorijoms ir bandymų centrams: Tinka kaip profesionalus matavimo įrankis elektros izoliacijos parametrams tirti. Aukštos įtampos išėjimas, tikslus talpos matavimas ir Tan Delta funkcija leidžia atlikti specializuotus techninius bandymus.

Pliusai

• Matuoja talpą Cx ir dielektrinius nuostolius tgδ / Tan Delta
• Tinka transformatorių, kabelių, izoliatorių ir kondensatorių diagnostikai
• Aukštos įtampos išėjimas nuo 0,5 kV iki 10 kV
• Įtampa reguliuojama 500 V žingsniais
• Didelė išėjimo galia – 1500 VA
• Aukštas matavimo tikslumas
• Automatinis 45 Hz / 55 Hz dažnio keitimas

Minusai

• Prietaisas sveria apie 35 kg, todėl nėra lengvas nešiojamas testeris
• Skirtas profesionaliam naudojimui, ne buitiniams darbams

Kam skirtas šis testeris?

• Šis prietaisas skirtas transformatorių, kabelių, kondensatorių, izoliatorių ir kitų elektros įrenginių izoliacijos būklei vertinti. Jis matuoja talpą Cx ir dielektrinių nuostolių koeficientą tgδ / Tan Delta.

Ką parodo Tan Delta matavimas?

• Tan Delta matavimas parodo izoliacijos nuostolius. Kuo didesnė tgδ reikšmė, tuo didesnė tikimybė, kad izoliacija yra pažeista, sudrėkusi, pasenusi arba užteršta.

Ar šis prietaisas tinka transformatorių diagnostikai?

• Taip, prietaisas yra skirtas transformatorių elektrinių parametrų ir izoliacijos būklės testavimui. Jis gali būti naudojamas profilaktinei priežiūrai, gedimų diagnostikai ir periodiniams bandymams.

Kokia maksimali bandymo įtampa?

• Maksimali aukštos įtampos išėjimo vertė yra 10 kV. Įtampa reguliuojama nuo 0,5 kV iki 10 kV, didinant po 500 V.
