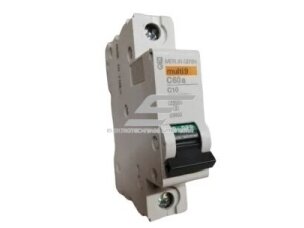

Modulinis automatinis jungiklis | 1P | 10A | C | 4,5kA | DIN | MCB | Merlin Gerin | Multi9 C60a | 23850
Kodas: 23850Kaina 27.83 € su PVM( 23.00 € be PVM )Šis Merlin Gerin prekės ženklo automatinis jungiklis yra priskiriamas prie Multi9 C60a serijos. Jis skirtas naudoti žemo įtampos elektros grandinėse, siekiant apsaugoti jas nuo trumpųjų jungimų, perkrovų ir kitų nenumatytų elektros trukdžių. Tai vienpolis (1P) jungiklis, skirtas 10 A nominaliajai srovei.
-
Modulinis automatinis jungiklis | 1P | 10A | C | 4,5kA | DIN | MCB | Merlin Gerin | Multi9 C60a | 23850
Merlin Gerin (Schneider Electric) Multi9 C60a serijos 1 polių modulinis automatinis jungiklis, 10 A, C kreivė. Saugo grandinę nuo perkrovos ir trumpojo jungimo, montuojamas ant 35 mm DIN bėgelio. C60a – buitinės ir komercinės paskirties Multi9 serijos versija, skirta butui, biurams ir nedidelėms komercinėms patalpoms.
Pagrindinė mintis:
Multi9 C60a jungikliai dar stovi daugelyje skydų Lietuvoje. Kai reikia pakeisti vieną sugedusį, tas pats kodas 23850 išlaiko vienodą skydo išvaizdą, tinka esamoms šynoms ir priedams (Vigi C60, papildomiems kontaktams).Poliai / srovė
1P / 10 AKreivė
CAtjungimo geba
4500 A (EN 60898)Įtampa
230/400 V ACVeikimo principas
Jungiklis užspaudžiamas ant DIN bėgelio, laidai prijungiami varžtiniais gnybtais. Normaliai dirbant jis tiesiog praleidžia srovę.
Šiluminis atkabiklis reaguoja į ilgalaikę perkrovą, elektromagnetinis – į trumpąjį jungimą. C kreivė suveikia, kai srovė pasiekia 5–10 × In, todėl tinka bendrosios paskirties grandinėms.
Atjungęs grandinę jungiklis lieka padėtyje OFF, o pašalinus gedimą įjungiamas rankiniu būdu.
Kuo naudingas 23850?
Tai tikslus originalaus Multi9 C60a jungiklio atitikmuo – keičiant nereikia perdaryti skydo ar keisti šynų.Techninės specifikacijos
Prekės tipas Modulinis automatinis jungiklis (MCB) Gamintojas / serija Merlin Gerin (Schneider Electric) / Multi9 C60a Gamintojo kodas 23850 Polių skaičius 1P Nominali srovė In 10 A Atkabinimo charakteristika C kreivė (5–10 × In pagal EN 60898) Darbinė įtampa 230/400 V AC Dažnis 50/60 Hz Atjungimo geba Icn (EN 60898) 4500 A Atjungimo geba Icu (IEC 60947-2) 5 kA Serijos srovių diapazonas 6–40 A Montavimas DIN bėgelis 35 mm Plotis / aukštis 18 mm (1 modulis) / 81 mm Standartai EN 60898, IEC 60947-2 Gamybos būsena Gamintojo nebegaminamas; dabartinis Schneider atitikmuo – Acti9 iC60 serija Pagrindinės funkcijos
- Perkrovos apsauga – atjungia grandinę, kol laidai neperkaito.
- Trumpojo jungimo apsauga – C kreivės elektromagnetinis atkabiklis veikia akimirksniu.
- Kompaktiškas – užima vieną modulį skyde.
- Suderinamumas – tinka Multi9 šynoms ir priedams.
- Padėties indikacija – svirtis aiškiai rodo ON/OFF.
Kur naudojamas?
- Apšvietimo ir rozetių grandinės
- Vienfazės 230 V grupės
- Senesni skirstomieji skydai su Multi9 C60a įranga
- Komercinių pastatų ir gamybos patalpų skydai
- Sugedusio jungiklio keitimas tokiu pačiu kodu
- Remonto ir aptarnavimo darbai
Naudojimas pagal poreikį
Pastato ūkio vadovui.
Keičiate tik sugedusį jungiklį, skydas lieka toks pats ir dokumentacija nesikeičia.Elektrikui.
Tas pats C60a korpusas – nereikia pjauti šynų ar keisti gretimų aparatų.Pirkimų specialistui.
Nebegaminamą kodą užsakote kartu su kitomis elektros prekėmis, su PVM sąskaita faktūra.Praktinis panaudojimas
Jeigu skyde su Multi9 įranga sugedo 23850, o šalia stovi tokie patys jungikliai, tada jį pakeičiate tuo pačiu kodu – šyna, žymėjimas ir skydo schema lieka nepakitę.Pliusai
- Originalus Merlin Gerin kodas
- Atjungimo geba 4500 A pagal EN 60898
- Tinka Multi9 šynoms ir priedams
- Atitinka EN 60898 ir IEC 60947-2
- Galima atsiimti Šiauliuose
Minusai / ribojimai
- Gamintojo nebegaminamas – naujiems skydams rinkitės Acti9 iC60
- Nėra nuotėkio srovės apsaugos – reikalingas atskiras RCD
- C60a atjungimo geba mažesnė nei C60N/C60H – netinka vietoms su didele trumpojo jungimo srove
Saugos ir montavimo pastabos
- Montuoti gali tik kvalifikuotas elektrikas, atjungus maitinimą ir patikrinus įtampos nebuvimą.
- Polių skaičius, srovė ir kreivė turi sutapti su keičiamu jungikliu.
- Jungiklio srovė negali viršyti laido leistinos srovės.
- Trumpojo jungimo srovė įrengimo vietoje neturi viršyti 4500 A.
- Gnybtus priveržkite tinkamai – laisvas kontaktas kaista.
Greitas pasirinkimo gidas
1P10 AC kreivė4500 AMulti9 C60aTinka, kai reikia:- pakeisti Multi9 C60a jungiklį tuo pačiu kodu;
- 1P, 10 A, C kreivės apsaugos.
Patikrinkite prieš naudojimą:- seno jungiklio kodą ir kreivę;
- laido skerspjūvį;
- trumpojo jungimo srovę skyde.
Svarbus priminimas: automatinis jungiklis nepakeičia nuotėkio srovės relės (RCD) ir viršįtampių ribotuvo.DUK
Ar tai originalus Merlin Gerin jungiklis?
Taip, Merlin Gerin (Schneider Electric) Multi9 C60a, kodas 23850.Kuo pakeisti, jei reikia naujo modelio?
Dabartinis Schneider atitikmuo – Acti9 iC60 serija.Ar tinka DIN bėgeliui?
Taip, montuojamas ant 35 mm DIN bėgelio.Ką reiškia 4500 A?
Tai atjungimo geba pagal EN 60898 – didžiausia trumpojo jungimo srovė, kurią jungiklis saugiai nutraukia.Ar apsaugo nuo elektros smūgio?
Ne, tam reikalinga nuotėkio srovės relė (RCD).Ar galima atsiimti Šiauliuose?
Taip, J. Basanavičiaus g. 23, Šiauliai.Modulinis automatinis jungiklis | 1P | 10A | C | 4,5kA | DIN | MCB | Merlin Gerin | Multi9 C60a | 23850
Originalus Merlin Gerin Multi9 C60a modulinis automatinis jungiklis 23850: 1P, 10 A, C kreivė, 4500 A pagal EN 60898. Skirtas sugedusiam jungikliui pakeisti esamame skyde.
Publikuota: 2026-11-20 · Duomenys sutikrinti su gamintojo duomenų lapu: 2026-11-20
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.GamintojasCE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

Automatiniai jungikliai, dar vadinami apsaugos jungikliais ar cirkuliacijos pertraukikliais, yra svarbūs elektros apsaugos komponentai, kurie automatiškai nutraukia elektros grandinę, kai ji tampa perkrauta ar susidaro trumpasis jungimas. Jie naudojami elektros instaliacijose siekiant apsaugoti įrenginius ir žmones nuo elektros gedimų. Automatiniai jungikliai yra įvairių tipų ir turi skirtingas charakteristikas, priklausančias nuo naudojimo vietos, grandinės apkrovos ir kitos specifikos.
Automatinių jungiklių charakteristikos:
B, C ir D charakteristikos:
- B charakteristika: Naudojami gyvenamosiose patalpose arba mažai įkrautose sistemose. Jie veikia, kai srovės vertė viršija nominalią srovę nuo 3 iki 5 kartų.
- C charakteristika: Dažniausiai naudojami tiek buityje, tiek komercinėse ar pramoninėse patalpose. Jų veikimo slenkstis yra nuo 5 iki 10 kartų didesnė už nominalią srovę, todėl jie tinkami apkrovoms, turinčioms didelį paleidimo srovės impulsą (pvz., varikliai, apšvietimo sistemos).
- D charakteristika: Naudojami pramoninėse instaliacijose, kuriose apkrovos turi labai didelę paleidimo srovę (pvz., kompresoriai, transformatoriai). Veikia, kai srovė viršija nominalią nuo 10 iki 20 kartų.
Privalumai (pliusai) automatinių jungiklių:
- Saugumas: Automatiniai jungikliai užtikrina, kad grandinės bus automatiškai nutrauktos esant perkrovai ar trumpam jungimui, užkertant kelią laidų perdegimui, įrangos sugadinimui ar net gaisrams.
- Patikimumas: Jie yra labai patikimi ir gali veikti ilgą laiką be priežiūros, o kilus elektros gedimui, automatiškai sureaguoja.
- Paprastas naudojimas: Nereikia keisti jungiklio po jo įsijungimo. Po perkrovos ar trumpojo jungimo automatinį jungiklį galima tiesiog perjungti atgal į darbinę padėtį, todėl išvengiama saugiklių keitimo poreikio.
- Tikslumas: Automatiniai jungikliai veikia tiksliai pagal nominalią srovę ir grandinės charakteristikas, užtikrindami, kad nereikalingas elektros nutraukimas bus minimalus.
- Apsauga nuo trumpųjų jungimų ir perkrovų: Jungikliai ne tik apsaugo nuo trumpųjų jungimų, bet ir nuo ilgesnės trukmės perkrovų, kurios gali būti žalingos elektros sistemoms.
- Universalumas: Yra įvairių tipų automatinių jungiklių, tinkančių skirtingoms sistemoms, pradedant mažomis buitinėmis instaliacijomis ir baigiant didelėmis pramoninėmis sistemomis.
- Lengvas atstatymas: Po to, kai jungiklis suveikia, jį galima tiesiog perjungti atgal į darbinę padėtį be būtinybės jį keisti (skirtingai nei saugikliai, kurie turi būti pakeisti po suveikimo).
Trūkumai (minusai) automatinių jungiklių:
- Didelė kaina: Automatiniai jungikliai, ypač tie, kurie turi sudėtingesnes funkcijas (pvz., reguliuojamas apsaugos ribas), yra brangesni už paprastus saugiklius.
- Ribotas veikimo diapazonas: Nors jungikliai gerai apsaugo nuo perkrovų ir trumpųjų jungimų, jie negali apsaugoti nuo visų tipų elektros sutrikimų, pvz., viršįtampių. Tam reikalingi papildomi apsaugos įrenginiai.
- Didesni gabaritai: Automatiniai jungikliai paprastai yra didesni nei saugikliai, todėl jų montavimas gali reikalauti daugiau vietos skirstomajame skyde.
- Ribota apsauga nuo dažnų perkrovų: Jei elektros sistema patiria dažnas perkrovas, automatiniai jungikliai gali ne visiškai apsaugoti įrangą nuo ilgalaikės žalos dėl ilgalaikio perkrovimo poveikio.
- Sudėtingesnis remontas: Kai kurie sudėtingi automatiniai jungikliai gali reikalauti daugiau priežiūros arba remontų, jei jie sugedo arba suveikė netinkamai.
Panaudojimas automatinių jungiklių:
Buitinės instaliacijos:- B charakteristikos jungikliai dažniausiai naudojami buitinėse instaliacijose apsaugoti grandines nuo trumpųjų jungimų ir perkrovų. Jie tinka apšvietimo grandinėms, kištukams ir kitai nedidelės apkrovos įrangai.
- C charakteristikos jungikliai taip pat naudojami buityje, tačiau labiau tinka ten, kur yra didesnė paleidimo srovė, pavyzdžiui, elektros varikliams ar šildytuvams.
Komercinės ir pramoninės instaliacijos:
- C charakteristikos jungikliai dažnai naudojami komerciniuose ir pramoniniuose pastatuose. Jie tinka elektriniams įrenginiams, turintiems vidutines paleidimo sroves.
- D charakteristikos jungikliai naudojami pramoniniuose įrenginiuose, kur įranga sukelia dideles paleidimo sroves, pavyzdžiui, sunkiųjų variklių, transformatorių ar didelės galios įrenginių apsaugai.
Dideli mechanizmai ir pramonės įranga:
- D charakteristikos jungikliai naudojami ten, kur paleidimo srovės yra labai didelės. Tai apima elektros tinklų skirstomuosius skyrius, pramonės mechanizmus ir transformatorius.
Elektronikos įrenginių apsauga:
- Tam tikros rūšies automatiniai jungikliai naudojami elektronikos įrenginių apsaugai, pvz., serverinėse ar kitose jautriose sistemose, kur būtina greita ir tiksli apsauga.
Išvada:
Automatiniai jungikliai yra būtini šiuolaikinėse elektros sistemose, siekiant užtikrinti saugų elektros tiekimą ir apsaugą nuo gedimų. Jie turi daug privalumų, tokių kaip patikimumas, saugumas ir lengvas atstatymas, tačiau yra ir tam tikrų trūkumų, pvz., didesnė kaina ir didesni gabaritai. Jų pasirinkimas priklauso nuo naudojimo paskirties ir reikalingų apsaugos parametrųK - suveikia kai srovė 8-12 kartų didesnė už jungiklio nominalią srovę, skirti užtikrinti grandinių, maitinančių variklius, kondensatorius bei transformatorius, apsaugą.
S - suveikia kai srovė 13-17 kartų didesnė už jungiklio nominalią srovę, skirti valdymo transformatorių apsaugai.
Z - suveikia kai srovė 2-3 kartus didesnė už jungiklio nominalią srovę, skirti kompiuteriniai įrangai bei kitų elektroninių komponentų, prietaisų apsaugai.
