  • Modulinis automatinis jungiklis | 3P | 25A | D | UL489 | DIN | Merlin Gerin | Multi9 C60 | 60197

    Kodas: 60197
  • Modulinis automatinis jungiklis | 3P | 25A | D | UL489 | DIN | Merlin Gerin | Multi9 C60 | 60197

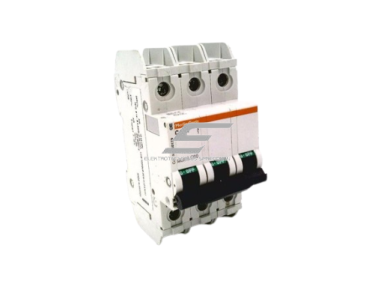

    Merlin Gerin (Schneider Electric) Multi9 C60 UL489 serijos 3 polių modulinis automatinis jungiklis, 25 A, D kreivė. Saugo grandinę nuo perkrovos ir trumpojo jungimo, montuojamas ant 35 mm DIN bėgelio. Ši versija sertifikuota pagal UL 489 ir CSA C22.2 No 5, todėl dažniausiai randama JAV ir Kanadoje pagamintoje įrangoje.

    Pagrindinė mintis:
    Kai sugenda jungiklis UL sertifikuotoje mašinoje, geriausia jį keisti tuo pačiu kodu – tada nereikia derinti pakaitalo nei su įrangos gamintoju, nei su draudikais. Kodas 60197 gamintojo jau nebegaminamas, todėl rinkoje jo rasti vis sunkiau.
    Poliai / srovė
    3P / 25 A
    Kreivė
    D (12 × In)
    Atjungimo geba
    10 kA (UL 489)
    Įtampa
    240 / 415 / 440 V AC

    Veikimo principas

    Jungiklis montuojamas ant DIN bėgelio, laidai prijungiami tuneliniais gnybtais iš viršaus arba apačios. Pagrindinė jo paskirtis – automatiškai atjungti grandinę, kai srovė viršija leistiną.

    Šiluminis atkabiklis reaguoja į ilgalaikę perkrovą, elektromagnetinis – į trumpojo jungimo srovę. D kreivės elektromagnetinis atkabiklis suveikia esant 12 × In ±20 % (AC).

    Atjungus grandinę, svirtis rodo padėtį OFF – gedimą lengva rasti, o pašalinus priežastį jungiklis vėl įjungiamas rankiniu būdu.

    Kuo naudingas 60197?
    Tai originalus UL489 jungiklis su tuo pačiu kodu, kurį nurodo JAV ar Kanados įrangos schema. D kreivė leidžia paleisti variklius ir transformatorius be klaidingų atjungimų.

    Techninės specifikacijos

    Prekės tipasModulinis automatinis jungiklis (MCB)
    Gamintojas / serijaMerlin Gerin (Schneider Electric) / Multi9 C60 UL489
    Gamintojo kodas60197
    Polių skaičius3P (3 saugomi poliai)
    Nominali srovė In25 A (esant 25 °C)
    Atkabinimo charakteristikaD kreivė
    Elektromagnetinio atkabiklio riba12 × In ±20 % (AC)
    Darbinė įtampa Ue240 / 415 / 440 V AC
    Dažnis50/60 Hz
    Atjungimo gebaUL 489: 10 kA (240 V AC); EN/IEC 60947-2: Icu 20 kA (240 V AC), 10 kA (415 V AC), 6 kA (440 V AC)
    Ribojimo klasė3 (EN/IEC 60947-2)
    Impulsinė atsparumo įtampa Uimp6 kV
    Tinkamas atskyrimuiTaip (EN/IEC 60947-2)
    GnybtaiTuneliniai, viršuje arba apačioje, 2,5–25 mm² (AWG 14–4), nuėmimo ilgis 14 mm
    MontavimasDIN bėgelis 35 mm, užspaudžiamas
    Matmenys54 mm pločio, 107 mm aukščio
    Apsaugos laipsnisIP20 (gnybtai); IP40 modulinėje dėžėje
    Darbo temperatūra−30…+70 °C
    Mechaninis / elektrinis resursas20 000 / 10 000 ciklų
    Kitos savybėsPadėties indikacija ON/OFF, galima užrakinti spyna
    StandartaiUL 489, CSA C22.2 No 5, EN/IEC 60947-2
    Gamybos būsenaGamintojo nebegaminamas; Schneider siūlomas pakaitalas – Multi9 C60BP / C60BPR serijos jungikliai

    Pagrindinės funkcijos

    • Perkrovos apsauga – šiluminis atkabiklis atjungia grandinę, kol laidai neperkaito.
    • Trumpojo jungimo apsauga – D kreivės elektromagnetinis atkabiklis atjungia per milisekundes.
    • Trifazė apsauga – visi trys poliai atjungiami kartu, variklis neliks dirbti ant dviejų fazių.
    • Atskyrimo funkcija – pagal EN/IEC 60947-2 tinka grandinei saugiai atskirti prieš darbus.
    • Užrakinimas – svirtį galima užrakinti spyna remonto metu.
    • Originalus kodas – keičiant nereikia keisti schemos ar įrangos dokumentacijos.

    Kur naudojamas?

    • UL sertifikuotų JAV ir Kanados gamybos staklių, kompresorių ir pakavimo linijų elektros spintos
    • Variklių, transformatorių ir elektromagnetinių pavarų grandinės
    • Trifazių 230/400 V įrenginių maitinimo apsauga
    • Pramoninių maitinimo blokų ir dažnio keitiklių valdymo dalies apsauga
    • Originalaus Merlin Gerin C60 jungiklio keitimas sugedusiame skyde be perdarymų
    • Įrangos remontas, kai techninėje dokumentacijoje nurodytas būtent šis kodas

    Naudojimas pagal poreikį

    Įrangos remontininkui.
    Gaunate tą patį kodą 60197, kurį nurodo mašinos schema – nereikia derinti pakaitalo su gamintoju.
    Elektros spintų montuotojui.
    Tas pats Multi9 C60 korpusas tinka esamoms šynoms ir DIN bėgeliui.
    Pirkimų specialistui.
    Nebegaminamą UL489 jungiklį užsakote kartu su kitomis elektros prekėmis, su PVM sąskaita faktūra įmonei.

    Praktinis panaudojimas

    Jeigu JAV pagamintos staklės elektros spintoje suveikė ir nebeįsijungia jungiklis 60197, o schema nurodo būtent šį kodą, tada jį pakeičiate tokiu pačiu – be laidų perdarymo, be pakaitalo derinimo ir be atitikties dokumentų keitimo.

    Pliusai

    • Originalus Merlin Gerin / Schneider kodas
    • Sertifikuota pagal UL 489 ir CSA C22.2 No 5
    • Didelė atjungimo geba: Icu 20 kA esant 240 V AC
    • Tinka atskyrimui, galima užrakinti
    • Platus darbo temperatūrų intervalas: −30…+70 °C
    • Galima atsiimti Šiauliuose

    Minusai / ribojimai

    • Gamintojo nebegaminamas – naujiems projektams rinkitės Multi9 C60BP / C60BPR arba Acti9 iC60
    • Nominali srovė nustatyta 25 °C aplinkai (UL), ne 30 °C kaip europiniuose MCB
    • Nuolatinės srovės (DC) parametrų gamintojas 3P versijai nenurodo
    • Nėra nuotėkio srovės apsaugos – reikalingas atskiras RCD

    Saugos ir montavimo pastabos

    • Montuoti ir keisti gali tik kvalifikuotas elektrikas, atjungus maitinimą ir patikrinus įtampos nebuvimą.
    • Prieš keisdami palyginkite seno jungiklio kodą, polių skaičių, srovę ir kreivę – jie turi sutapti.
    • Neparinkite didesnės srovės nei leidžia laido skerspjūvis.
    • Patikrinkite, ar trumpojo jungimo srovė įrengimo vietoje neviršija jungiklio atjungimo gebos (6 kA esant 440 V AC).
    • Trifazėje grandinėje neutralės šis jungiklis neatjungia.
    • Laidus priveržkite tinkamu momentu – laisvas gnybtas kaista.

    Greitas pasirinkimo gidas

    3P
    25 A
    D kreivė
    AC
    UL 489
    Multi9 C60
    Tinka, kai reikia:
    • pakeisti sugedusį Merlin Gerin C60 jungiklį tuo pačiu kodu 60197;
    • UL489 sertifikuoto jungiklio JAV ar Kanados įrangai;
    • 3P, 25 A, D kreivės apsaugos.
    Patikrinkite prieš naudojimą:
    • seno jungiklio kodą ir kreivę;
    • tinklo įtampą ir trumpojo jungimo srovę;
    • laido skerspjūvį ir gnybtų tipą.
    Svarbus priminimas: automatinis jungiklis nepakeičia nuotėkio srovės relės (RCD) ir viršįtampių ribotuvo – tai atskiri apsaugos aparatai.

    DUK

    Ar tai originalus Merlin Gerin jungiklis?
    Taip, tai Merlin Gerin (Schneider Electric) Multi9 C60 UL489 serijos jungiklis, kodas 60197.
    Kuo jis skiriasi nuo europinio C60N?
    Jis sertifikuotas pagal UL 489 ir CSA, o nominali srovė nustatyta 25 °C aplinkai.
    Ar galima naudoti nuolatinei srovei?
    3P versijai gamintojas DC parametrų nenurodo, todėl DC grandinėms rinkitės 1P arba 2P.
    Kuo pakeisti, jei reikia naujo modelio?
    Schneider siūlomas pakaitalas – Multi9 C60BP / C60BPR serijos jungikliai.
    Ar tinka standartiniam DIN bėgeliui?
    Taip, montuojamas ant 35 mm DIN bėgelio.
    Ar galima atsiimti Šiauliuose?
    Taip, prekę galite atsiimti mūsų biure J. Basanavičiaus g. 23, Šiauliuose.
