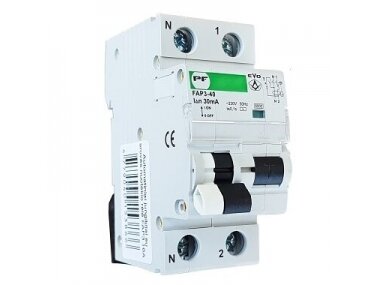

  • Modulinis automatinis jungiklis su srovės nuotėkio rele | 1P+N | 16A | C | 0,03A | DIN | EVO | Promfactor Baltic | FAPV 16/0,03

    Kodas: FAPV 16/0,03
  • Modulinis automatinis jungiklis su srovės nuotėkio rele | 1P+N | 16A | C | 0,03A | DIN | EVO | Promfactor Baltic | FAPV 16/0,03

    Modulinis automatinis jungiklis su srovės nuotėkio rele (RCBO) 1P+N, C16, 30 mA iš senos Promfactor Baltic EVO serijos. Viename aparate sujungta vienos grupės apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio srovės.

    Pagrindinė mintis:
    Tai sena, gamintojo nebegaminama serija – parduodamas sandėlio likutis. Vienas aparatas apsaugo vieną grupę iš karto nuo perkrovos, trumpojo jungimo ir nuotėkio, todėl nuotėkis vienoje grupėje neišjungia viso skydo. Tinka keičiant tokį patį aparatą esamame skyde ar nedidelei instaliacijai.
    Poliai
    1P+N
    Vardinė srovė
    C16 (16 A)
    Nuotėkio srovė
    30 mA
    Serija
    EVO

    Veikimo principas

    Aparatas montuojamas ant 35 mm DIN bėgelio ir jungiamas į vienos grupės grandinę – per jį praeina fazė ir neutralė.

    Automatinio jungiklio dalis atjungia grupę esant perkrovai ar trumpajam jungimui pagal C charakteristiką. Nuotėkio dalis lygina fazės ir neutralės sroves ir atjungia grupę, kai skirtumas pasiekia 30 mA.

    Rezultatas – grupės kabelis apsaugotas nuo perkaitimo ir trumpojo jungimo, žmonės – nuo nuotėkio srovės, o kitos skydo grupės lieka įjungtos.

    Kuo naudingas FAPV 16/0,03?
    Vietoj atskiro automatinio jungiklio ir nuotėkio relės – vienas aparatas vienai grupei, o tos pačios serijos likutis leidžia suremontuoti seną skydą nekeičiant išdėstymo.

    Techninės specifikacijos

    Prekės tipas Automatinis jungiklis su srovės nuotėkio rele (RCBO)
    Gamintojas / kodas Promfactor Baltic / FAPV 16/0,03
    Serija EVO (sena, nebegaminama)
    Polių skaičius 1P+N
    Vardinė srovė (In) 16 A
    Atjungimo charakteristika C
    Vardinė nuotėkio srovė (IΔn) 30 mA (0,03 A)
    Montavimas 35 mm DIN bėgelis

    Pagrindinės funkcijos

    • Apsauga nuo perkrovos – grupės kabelis neperkaista ilgai viršijus 16 A
    • Apsauga nuo trumpojo jungimo – C charakteristika greitai atjungia trumpojo jungimo srovę
    • Nuotėkio srovės kontrolė – atjungia grupę, kai nuotėkis pasiekia 30 mA
    • Selektyvumas pagal grupes – nuotėkis vienoje grupėje neišjungia kitų
    • Testavimo mygtukas – leidžia patikrinti, ar nuotėkio dalis veikia

    Kur naudojamas?

    • Vonios lizdų grupė
    • Virtuvės lizdų grupė
    • Lauko lizdai ir kiemo įranga
    • Skalbimo mašinos ar boilerio grupė
    • Sodybų ir sodų namelių skydai
    • Senų skydų remontas tos pačios serijos aparatu

    Naudojimas pagal poreikį

    Elektrikui.
    Greitai pakeisti seną to paties tipo aparatą vienoje grupėje.
    Buto savininkui.
    Atskirai apsaugoti vonios ar virtuvės grupę nuo nuotėkio ir perkrovos.
    Sodybos savininkui.
    Apsaugoti lauko lizdų grupę ekonomišku sprendimu.

    Praktinis panaudojimas

    Jeigu bute vonios lizdų grupė apsaugota C16 automatiniu jungikliu ir kabelis tam pritaikytas, tada jį galima pakeisti šiuo RCBO – grupė gaus ir 30 mA nuotėkio apsaugą, o nuotėkio atveju kitos grupės liks įjungtos.

    Pliusai

    • Perkrovos, trumpojo jungimo ir nuotėkio apsauga viename aparate
    • Nuotėkis vienoje grupėje neišjungia kitų
    • Standartinis montavimas ant DIN bėgelio
    • Tinka senų skydų remontui tos pačios serijos aparatu
    • Išpardavimo kaina

    Minusai / ribojimai

    • Sena serija – gamintojas nebegamina, kiekis ribotas
    • Gamintojo duomenų lapas nebeskelbiamas – IP, darbo temperatūros, gnybtų duomenų nenurodome
    • Nuotėkio tipas (AC ar A) aprašyme nenurodytas – patikrinkite ženklinimą ant korpuso
    • Naujai instaliacijai rekomenduojame dabartinės serijos aparatus (FAP6, FAP10)

    Saugos ir montavimo pastabos

    • Montuokite tik atjungę įtampą ir patikrinę, kad jos nėra.
    • Darbus atlieka kvalifikuotas elektrikas.
    • Grupės kabelio skerspjūvis turi atitikti 16 A apsaugą.
    • Neutralės laido po aparato nesujunkite su kitų grupių neutrale ar PE – kitaip jis suveiks nepagrįstai.
    • Po montavimo paspauskite testavimo mygtuką „T“ ir patikrinkite atjungimą.

    Greitas pasirinkimo gidas

    1P+N
    C16
    30 mA
    DIN 35 mm
    EVO
    Tinka, kai reikia:
    • vienos grupės apsaugos nuo perkrovos, trumpojo jungimo ir nuotėkio
    • pakeisti tos pačios serijos aparatą
    • ekonomiško sprendimo iš sandėlio likučio
    Patikrinkite prieš naudojimą:
    • Nuotėkio tipą (AC ar A) ant korpuso – ar jis tinka jūsų apkrovai
    • Ar 16 A atitinka grupės kabelio skerspjūvį
    • Ar skyde pakanka vietos DIN bėgelyje
    Svarbus priminimas: RCBO nepakeičia tvarkingo įžeminimo – instaliacijoje turi būti PE laidininkas.

    DUK

    Kuo RCBO skiriasi nuo nuotėkio relės?
    RCBO dar apsaugo nuo perkrovos ir trumpojo jungimo, o nuotėkio relė – tik nuo nuotėkio.
    Kiek grupių apsaugo vienas aparatas?
    Vieną grupę.
    Ką reiškia C charakteristika?
    C charakteristika toleruoja didesnes paleidimo sroves, todėl tinka bendroms grupėms su varikliais ar transformatoriais.
    Koks nuotėkio apsaugos tipas – AC ar A?
    Tipas pažymėtas ant aparato korpuso – prieš pirkdami galite pasitikslinti pas mus.
    Ar galima pakeisti seną tos pačios serijos aparatą?
    Taip, jei sutampa vardinė srovė, charakteristika ir polių skaičius.
    Ar ši serija dar gaminama?
    Ne, tai sena serija – parduodamas sandėlio likutis.

    Modulinis automatinis jungiklis su srovės nuotėkio rele | 1P+N | 16A | C | 0,03A | DIN | EVO | Promfactor Baltic | FAPV 16/0,03

    FAPV 16/0,03 – C16 30 mA RCBO 1P+N iš senos Promfactor Baltic EVO serijos vienos grupės apsaugai nuo perkrovos, trumpojo jungimo ir nuotėkio. Parduodamas sandėlio likutis.

    Publikuota: 2026-11-14 · Sena serija – gamintojo duomenų lapas nebeskelbiamas, nurodyti tik prekės žymėjimo parametrai
