  • Modulinis automatinis jungiklis su srovės nuotėkio rele | 2P | 25A | B | 6kA | 0,03A | AC tipas | DIN | ECO FAP6-AC | Promfactor Baltic | FAP06B25030AC

    Kodas: FAP06B25030AC

    Šis modulinis automatinis jungiklis su integruota srovės nuotėkio rele yra universalus ir patikimas sprendimas, užtikrinantis elektros grandinių apsaugą nuo trumpųjų jungimų, perkrovų, srovės nutekėjimo į žemę ir viršsrovių. Tinka naudoti gyvenamosiose, komercinėse patalpose ir administraciniuose pastatuose. Įrenginys atitinka aukštus saugos standartus, yra kompaktiškas, lengvai montuojamas ir pritaikomas įvairiose aplinkose.

  • Modulinis automatinis jungiklis su srovės nuotėkio rele | 2P | 25A | B | 6kA | 0,03A | AC tipas | DIN | ECO FAP6-AC | Promfactor Baltic | FAP06B25030AC

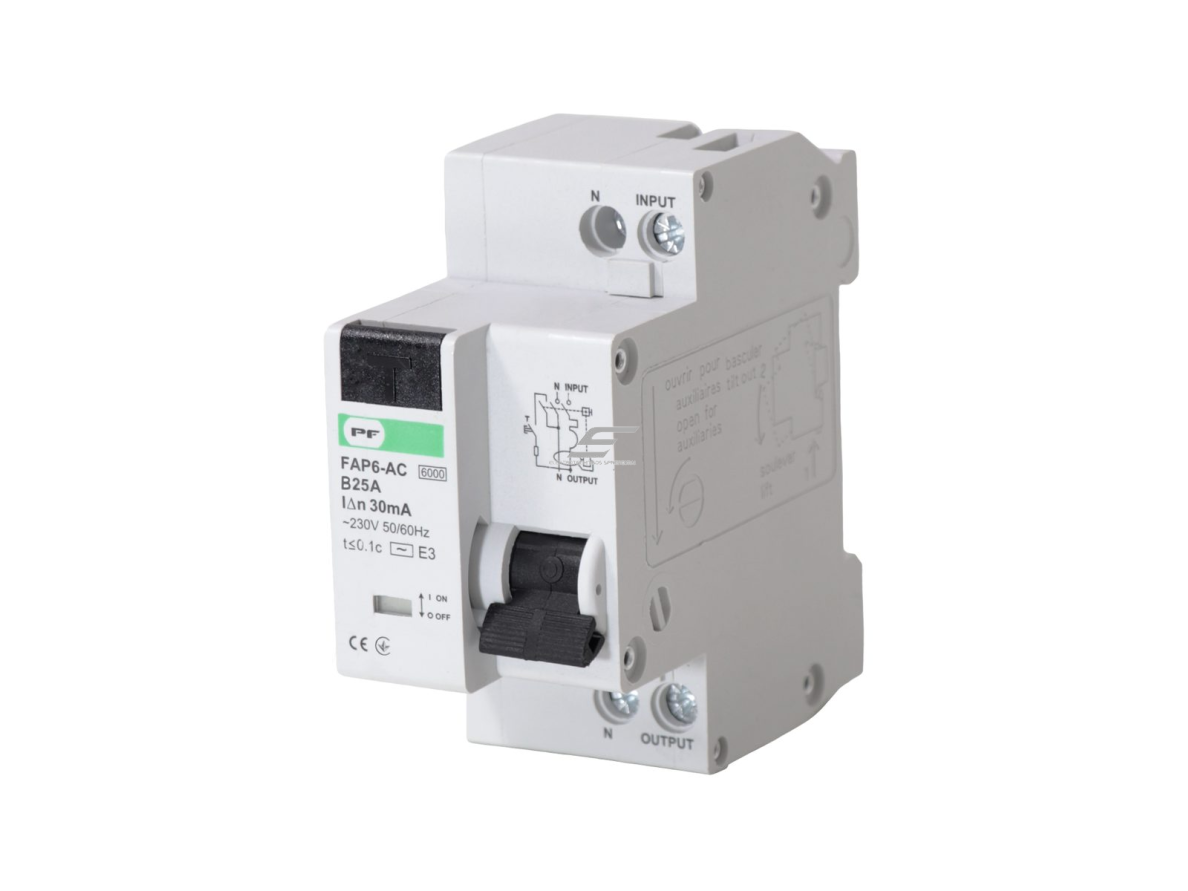

    FAP06B25030AC – Promfactor Baltic ECO FAP6-AC serijos automatinis jungiklis su srovės nuotėkio rele (RCBO): 2P (1P+N), B charakteristika 25 A, nuotėkio srovė 30 mA, AC tipas, atjungimo geba 6 kA. Viename aparate sujungta apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio srovės – skirta vienai vienfazei ~230 V grupei, kai reikia atskiros nuotėkio apsaugos kiekvienai grupei.

    Pagrindinė mintis:
    RCBO saugo 25 A grupės kabelį nuo perkrovos ir trumpojo jungimo, o 30 mA nuotėkio modulis – žmones nuo elektros smūgio. AC tipas reaguoja į kintamąsias sinusines nuotėkio sroves – tinka apšvietimo, šildymo ir įprastų lizdų grupėms. Nuotėkio atveju atsijungia tik ši grupė, kitos lieka veikti.
    Vardinė srovė / charakteristika
    B25 (25 A)
    Nuotėkio srovė
    30 mA (0,03 A), AC tipas
    Atjungimo geba
    6 kA
    Poliai / įtampa
    2P (1P+N) / ~230 V

    Veikimo principas

    Jungiklis montuojamas skyde ant DIN bėgelio ir prijungiamas prie vienos vienfazės grupės: fazė ir neutralė praeina per aparatą, PE laidininkas – ne.

    Šiluminis atkabiklis reaguoja į ilgalaikę perkrovą virš 25 A, elektromagnetinis – į trumpojo jungimo srovę pagal B charakteristiką (B – 3–5 In, grupėms su mažomis įjungimo srovėmis). Nuotėkio modulis lygina fazės ir neutralės sroves ir pasiekus 30 mA atjungia abu polius.

    Rezultatas – kiekviena grupė turi savo nuotėkio apsaugą: gedimas vienoje grupėje neišjungia viso namo ar buto, o gedimo vietą rasti lengviau.

    Kuo naudingas FAP06B25030AC?
    Vienas modulinis aparatas vietoje atskiro automatinio jungiklio ir nuotėkio relės – aiškesnė skydo schema ir selektyvi nuotėkio apsauga kiekvienai grupei; atjungimo geba 6 kA.

    Techninės specifikacijos

    Prekės tipas Automatinis jungiklis su srovės nuotėkio rele (RCBO)
    Gamintojas / kodas Promfactor Baltic / FAP06B25030AC
    Serija ECO FAP6-AC
    Polių skaičius 2P (1P+N)
    Vardinė srovė (In) 25 A
    Atjungimo charakteristika B
    Vardinė nuotėkio srovė (IΔn) 30 mA (0,03 A)
    Nuotėkio apsaugos tipas AC
    Ribinė atjungimo geba (Icu) 6 kA (6 000 A)
    Vardinė įtampa (Ue) ~230 V
    Dažnis 50/60 Hz
    Izoliacijos įtampa (Ui) 500 V
    Impulsinė įtampa (Uimp) 4000 V
    Selektyvumo klasė 3
    Greito išjungimo trukmė ≤0,1 s
    Atsparumas elektrinis / mechaninis 4000 / 10 000 ciklų
    Gnybtai kabeliui iki 16 mm²; užveržimo momentas 0,8 Nm
    Montavimas 35 mm DIN bėgelis
    Apsaugos laipsnis IP20
    Darbo temperatūra -25…+55 °C
    Laikymo temperatūra -25…+70 °C
    Standartas IEC 61009

    Pagrindinės funkcijos

    • Apsauga nuo perkrovos – 25 A grupės kabelis neperkaista.
    • Trumpojo jungimo apsauga B – jautresnis suveikimas grupėms su mažomis įjungimo srovėmis.
    • Nuotėkio apsauga 30 mA – papildoma žmonių apsauga nuo elektros smūgio.
    • AC tipas – aptinka kintamąsias sinusines nuotėkio sroves.
    • Atjungimo geba 6 kA – pakankama daugumai buitinių skydų; prieš montavimą patikrinkite galimą trumpojo jungimo srovę.
    • Atskira apsauga kiekvienai grupei – nuotėkio atveju išsijungia tik viena grupė.

    Kur naudojamas?

    • Butų ir namų skydai su atskira grupių nuotėkio apsauga
    • Kištukinių lizdų grupės
    • Vonios ir drėgnų patalpų grandinės
    • Virtuvės prietaisų grupės
    • Lauko lizdai ir apšvietimas
    • Biurų darbo vietų grupės
    • Skydų modernizavimas, kai trūksta vietos atskirai relei

    Naudojimas pagal poreikį

    Buto ar namo savininkui.
    Gedimas vienoje grupėje neišjungia viso būsto – lieka šviesa ir kiti prietaisai.
    Elektrikui montuotojui.
    Vienas aparatas vietoje dviejų – greitesnis montavimas ir mažiau jungčių skyde.
    Projektuotojui.
    ECO FAP6-AC serijoje yra B ir C charakteristikos – patogu parinkti pagal apkrovą.

    Praktinis panaudojimas

    Jeigu bute virtuvės lizdai maitinami atskira 25 A grupe ir norima, kad nuotėkis joje neišjungtų viso buto, tada šią grupę verta saugoti FAP06B25030AC: perkrova, trumpasis jungimas ir 30 mA nuotėkis atjungs tik virtuvės lizdus.

    Pliusai

    • Perkrovos, trumpojo jungimo ir nuotėkio apsauga viename aparate
    • 30 mA papildoma žmonių apsauga
    • Atjungimo geba 6 kA
    • B charakteristika 25 A
    • Selektyvi apsauga – išsijungia tik viena grupė
    • Mygtukas „T“ periodinei patikrai

    Minusai / ribojimai

    • AC tipas netinka grupėms su inverteriais, dažnio keitikliais ar EV įkrovimu
    • Skirtas tik vienfazėms grupėms
    • Brangesnis nei bendra nuotėkio relė keliems automatams
    • Charakteristiką ir srovę būtina derinti su kabelio skerspjūviu

    Saugos ir montavimo pastabos

    • Montuoja kvalifikuotas elektrikas, atjungęs maitinimą ir patikrinęs įtampos nebuvimą
    • Grupės kabelio skerspjūvis turi atitikti 25 A apsaugą
    • Fazę ir neutralę junkite pagal aparato žymėjimą; PE per aparatą nevesti
    • Nesujunkite skirtingų RCBO neutralių
    • Patikrinkite, ar galima trumpojo jungimo srovė neviršija 6 kA
    • Po montavimo patikrinkite mygtuku „T“ ir RCD testeriu

    Greitas pasirinkimo gidas

    2P (1P+N)
    B25
    30 mA
    AC tipas
    6 kA
    ~230 V
    Tinka, kai reikia:
    • atskiros nuotėkio apsaugos vienai grupei
    • 25 A grupės apsaugos
    • perkrovos, trumpojo jungimo ir nuotėkio apsaugos viename aparate
    Patikrinkite prieš naudojimą:
    • ar kabelis tinka 25 A apsaugai
    • ar B charakteristika tinka apkrovai
    • ar AC tipas tinka prijungiamai įrangai
    • ar galima trumpojo jungimo srovė ≤ 6 kA
    Svarbus priminimas: RCBO nepakeičia apsauginio įžeminimo ir periodinės elektros instaliacijos patikros.

    DUK

    Ar FAP06B25030AC saugo nuo trumpojo jungimo?
    Taip – jame yra B charakteristikos automatinis jungiklis ir 30 mA nuotėkio apsauga.
    Kuo skiriasi B ir C charakteristika?
    B suveikia esant 3–5 In, C – esant 5–10 In; C tinka didesnėms įjungimo srovėms.
    Ar tinka inverteriams ar dažnio keitikliams?
    Ne – tokioms grupėms rinkitės A, F arba B tipą.
    Ką reiškia 6 kA?
    Tai ribinė atjungimo geba – aparatas saugiai atjungia trumpojo jungimo srovę iki 6000 A.
    Ar galima juo saugoti kelias grupes?
    Rekomenduojama viena grupė vienam RCBO – tada išlieka selektyvumas.
    Kaip dažnai spausti mygtuką „T“?
    Periodiškai, pvz., kartą per kelis mėnesius, ir po skydo darbų.

    Modulinis automatinis jungiklis su srovės nuotėkio rele | 2P | 25A | B | 6kA | 0,03A | AC tipas | DIN | ECO FAP6-AC | Promfactor Baltic | FAP06B25030AC

    Promfactor Baltic FAP06B25030AC – automatinis jungiklis su srovės nuotėkio rele ECO FAP6-AC 2P B25 30 mA AC tipo, 6 kA, DIN – vienfazės grupės apsaugai nuo perkrovos, trumpojo jungimo ir nuotėkio srovių.

    Publikuota: 2026-11-07 · Duomenys sutikrinti su gamintojo duomenų lapu: 2026-11-14

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
