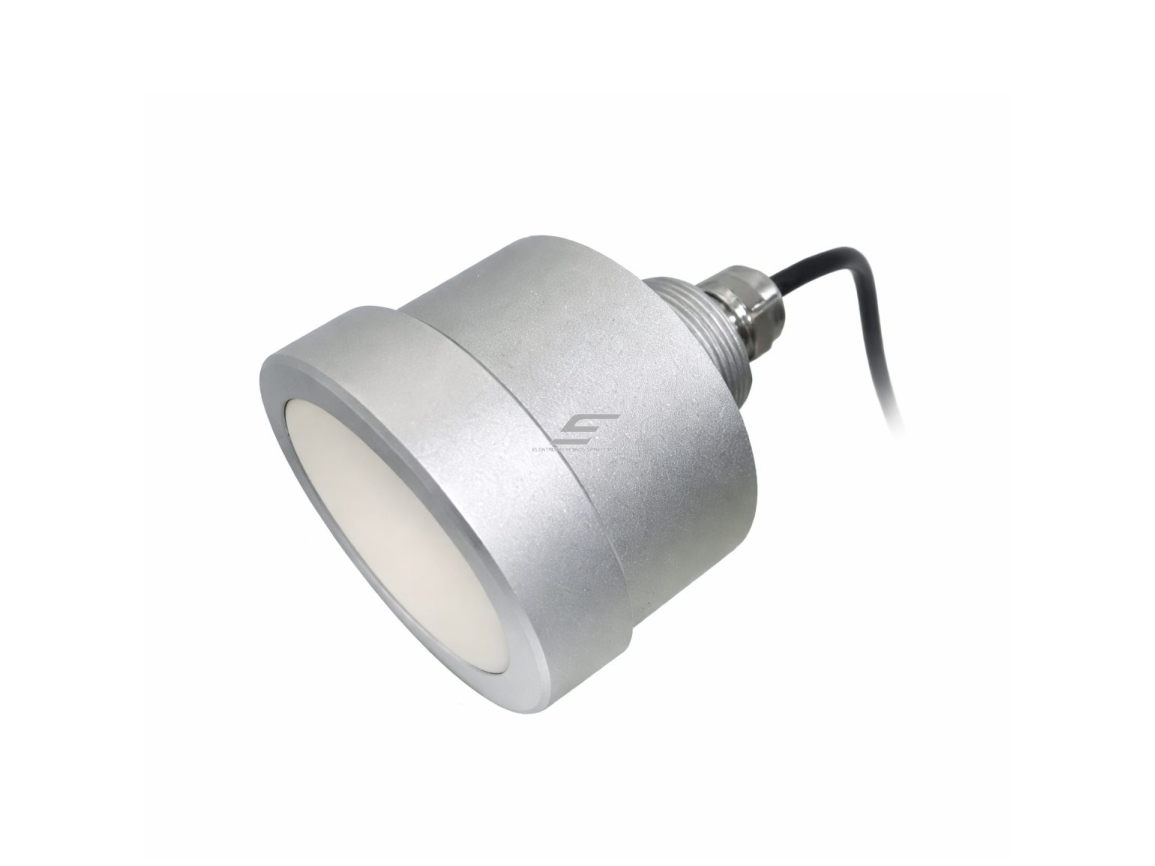

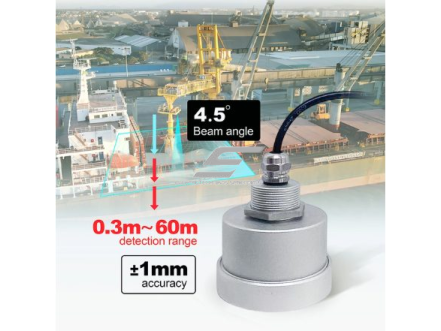

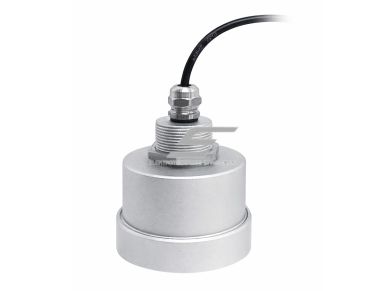

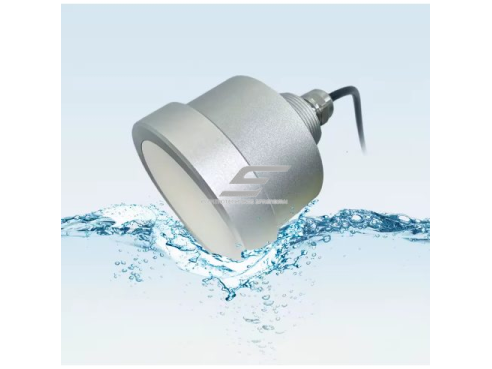

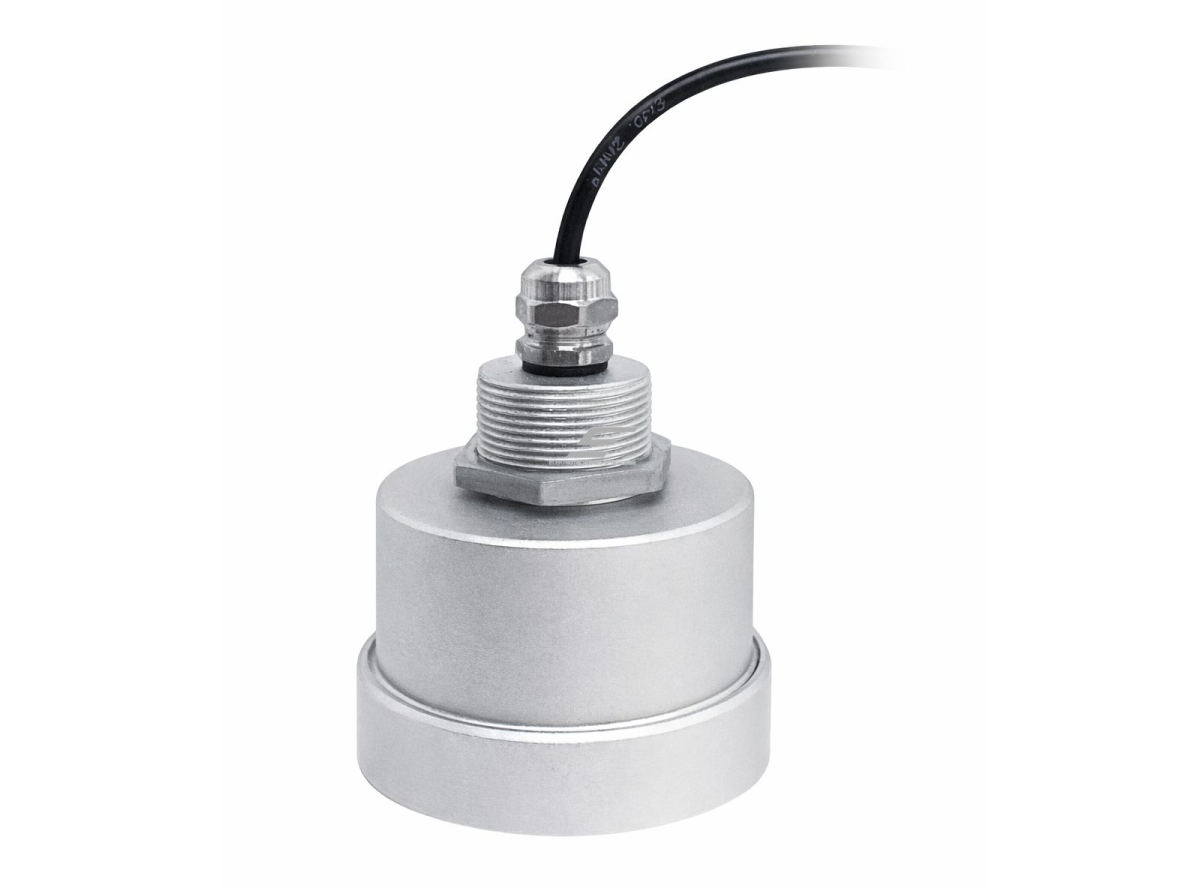

Bekontaktis skysčio lygio radaras | 80GHz mmWave jutiklis rezervuarams | 0.3–60 m | ±0.01 m tikslumas | RS422 | 9–24V DC | vandens, nuotekų, hidrologinių sistemų lygio matavimui

Techninės specifikacijos

• Technologija: milimetrinių bangų radaras (mmWave)
• Dažnių diapazonas: 76–81 GHz
• Matavimo diapazonas: 0.3 – 60 m
• Matavimo tikslumas: ±0.01 m
• Atstumo rezoliucija: 0.02 m (pasirenkama)
• Spindulio kampas: 4.5°
• Duomenų atnaujinimo dažnis: 10 Hz (reguliuojamas)
• Matavimo parametrai: aukštis, atstumas, skysčio paviršiaus pozicija
• Ryšio sąsaja: RS422
• Maitinimo įtampa: 9–24 V DC
• Srovės suvartojimas: 0.05 – 0.12 A
• Energijos suvartojimas: itin mažas
• Korpusas: nerūdijančio plieno konstrukcija
• Jutiklio matmenys: 7.5 × 12 cm
• Montavimo tipas: priklauso nuo naudojamos sistemos / pritaikymo
• Pagrindinės savybės: aukštos rezoliucijos radaras, didelis matavimo tikslumas, stabilus veikimas pramoninėse aplinkose, bekontaktis skysčio lygio matavimas

 Funkcijos

• Bekontaktis skysčio lygio matavimas – matuoja skysčio paviršių neliesdamas terpės, todėl nereikalauja priežiūros
• 80 GHz mmWave radarų technologija – užtikrina tikslų ir stabilų matavimą įvairiomis sąlygomis
• Didelis matavimo tikslumas – iki ±0.01 m tikslumas
• Platus matavimo diapazonas – nuo 0.3 m iki 60 m
• Siauras spindulio kampas (4.5°) – tikslus matavimas siaurose talpose
• Greitas duomenų atnaujinimas – iki 10 Hz realaus laiko stebėjimas
• RS422 komunikacijos sąsaja – lengva integracija į automatizavimo sistemas
• Mažas energijos suvartojimas – tinka energiją taupančioms sistemoms
• Universalus pritaikymas – tinkamas rezervuarų, cisternų ir vandens sistemų lygio stebėjimui

Naudojimas

• Buitiniam vartotojui: Šis radaras gali būti naudojamas lietaus vandens rezervuarų lygio stebėjimui, šulinių ar vandens talpų kontrolei, automatiniam siurblio valdymui, vandens atsargų monitoringui sodybose
• Elektromontuotojui: Galima integruoti į įvairias sistemas: vandens bokštų stebėjimo sistemos, siurblinių automatika, rezervuarų lygio kontrolė, nuotekų sistemų monitoringas, pastatų inžinerinės sistemos
• Inžinieriams ir automatizavimo specialistams: Šis radaras tinka pramoninėms ir infrastruktūros sistemoms: vandens valymo įrenginiai, chemijos pramonės talpos, naftos ir kuro rezervuarai, upių ar kanalų vandens lygio monitoringas, IoT išmanios infrastruktūros projektai

Pliusai

• Labai aukštas matavimo tikslumas (±1 cm)
• Bekontaktis veikimas – nereikia priežiūros
• Iki 60 m matavimo diapazonas
• Siauras 4.5° spindulio kampas – tikslumas net siaurose talpose
• Mažas energijos suvartojimas
• Tinka IoT ir automatizavimo sistemoms
• Patikimas veikimas sudėtingose pramoninėse aplinkose
• RS422 pramoninė komunikacija

Minusai

• Reikalinga suderinama valdymo sistema (PLC / kontroleris) pilnam funkcionalumui
• Sudėtingesnis diegimas nepatyrusiems vartotojams
• RS422 sąsajai gali prireikti papildomų konverterių kai kurioms sistemoms
