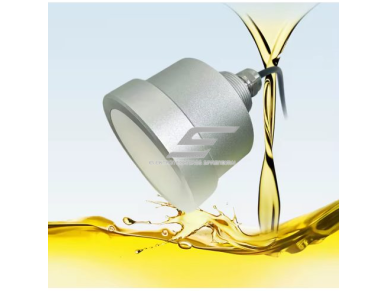

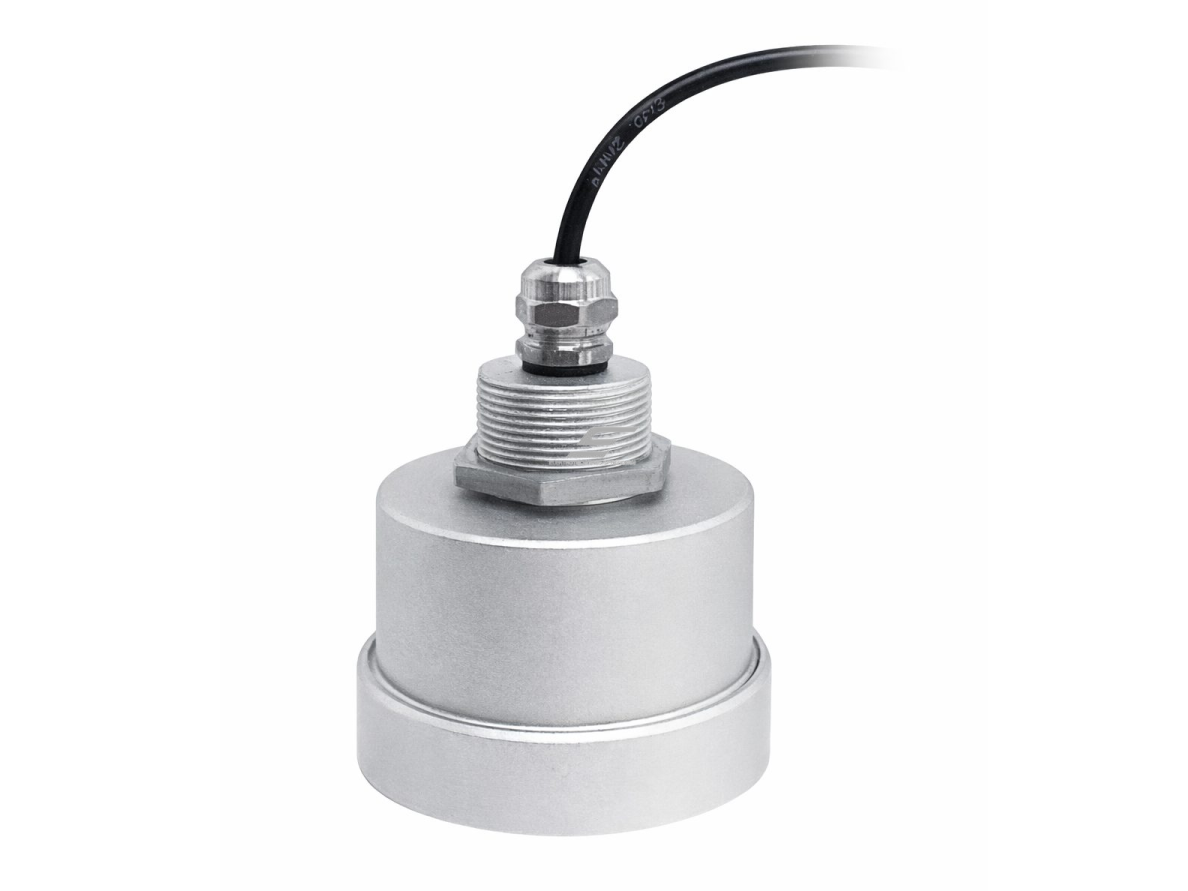

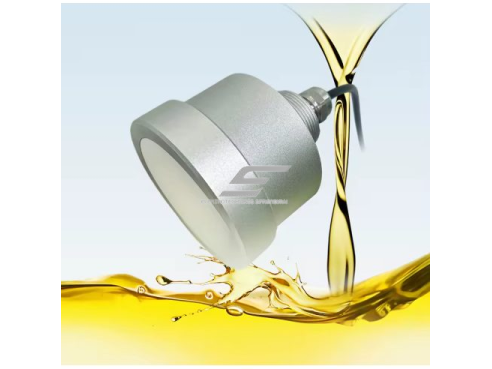

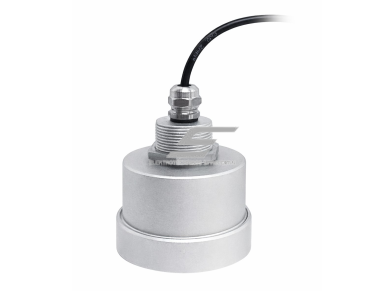

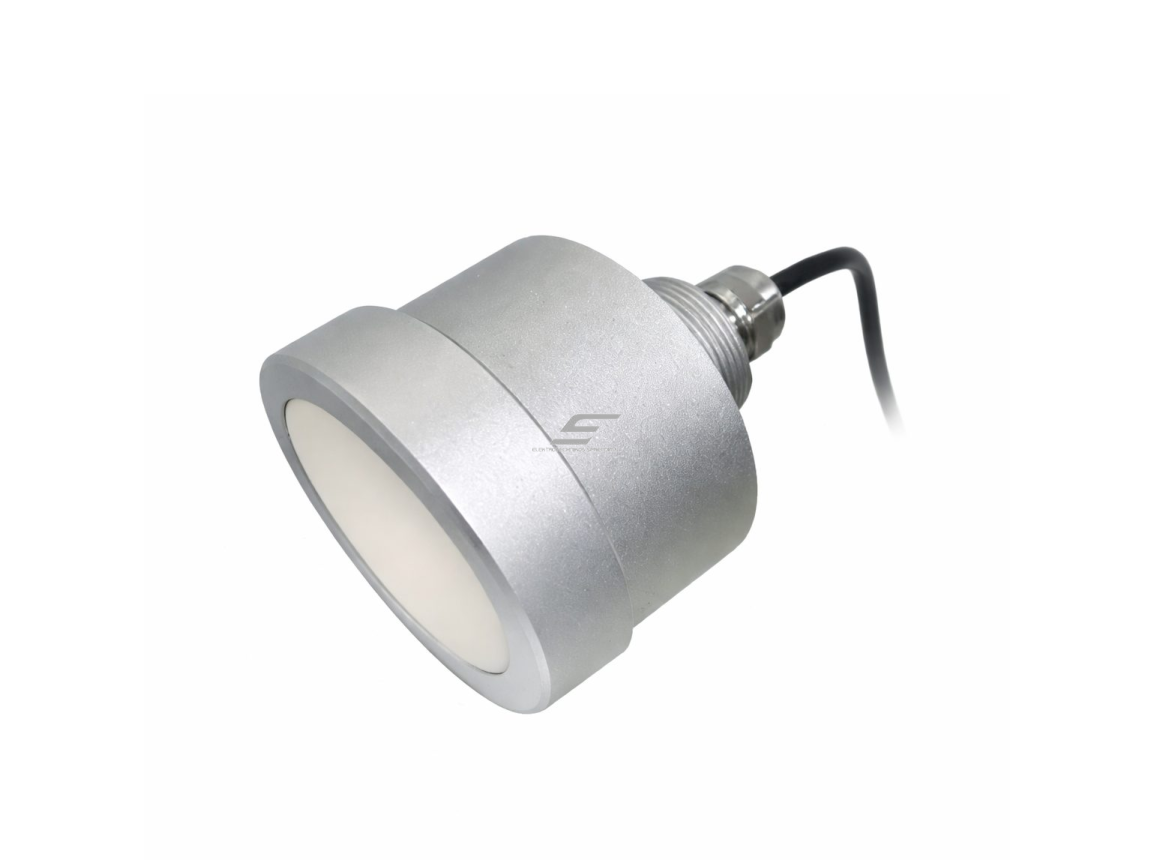

  • Bekontaktis skysčio lygio radaras | 80GHz mmWave jutiklis rezervuarams | 0.3–60 m | ±0.01 m tikslumas | RS422 | 9–24V DC | pramoninių talpų, chemikalų ir techninių skysčių lygio matavimui | ne Ex zonoms

    Kodas: ES-LBWB-I601

    Bekontaktis skysčio lygio jutiklis, skirtas tiksliam pramoninių talpų, chemikalų ir techninių skysčių lygio matavimui (ne Ex zonoms). Moderni milimetrinių bangų (mmWave) technologija leidžia pasiekti itin aukštą tikslumą, stabilumą ir patikimą veikimą net sudėtingose aplinkose. Šis jutiklis veikia 76–81 GHz dažnių diapazone, todėl pasižymi labai siauru spindulio kampu ir puikia matavimo rezoliucija. Tai leidžia tiksliai nustatyti skysčio lygį net siauruose rezervuaruose ar vietose, kuriose daug kliūčių.

  • Techninės specifikacijos

    • Technologija: milimetrinių bangų radaras (mmWave)
    • Dažnių diapazonas: 76–81 GHz
    • Matavimo tipas: skysčio lygio radaras
    • Matavimo diapazonas: 0.3 – 60 m (pasirenkamas)
    • Matavimo tikslumas: ±0.01 m
    • Atstumo rezoliucija: 0.02 m (pasirenkama)

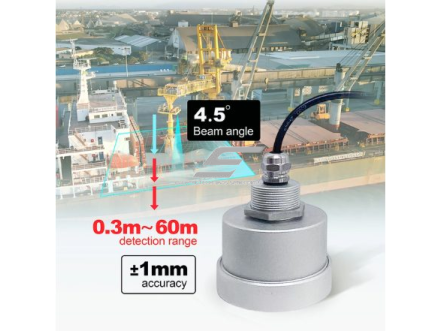

    • Spindulio kampas: 4.5°
    • Duomenų atnaujinimo dažnis: 10 Hz (reguliuojamas)
    • Išvesties parametrai: aukštis, atstumas, skysčio paviršiaus pozicija
    • Ryšio sąsaja: RS422
    • Maitinimo įtampa: 9–24 V DC
    • Srovės suvartojimas: 0.05 – 0.12 A
    • Energijos suvartojimas: itin mažas
    • Korpusas: nerūdijančio plieno
    • Matmenys: 7.5 × 12 cm
    • Montavimo tipas: priklauso nuo taikomos sistemos

     Funkcijos

    • Itin tikslus skysčių lygio matavimas - 80GHz mmWave radarų technologija leidžia pasiekti iki 1 cm tikslumą, todėl šis jutiklis tinka net ir kritiniams pramoniniams procesams.
    • Siauras radarų spindulys - 4.5° spindulio kampas leidžia tiksliai fokusuoti signalą, sumažinti atspindžių įtaką ir užtikrinti stabilų matavimą net siaurose talpyklose.
    • Didelis matavimo diapazonas - galimybė matuoti skysčio lygį nuo 0.3 iki 60 metrų, todėl jutiklis tinkamas tiek mažoms talpykloms, tiek didelėms pramoninėms saugykloms.
    • Pramoninė komunikacija - RS422 sąsaja užtikrina patikimą duomenų perdavimą į PLC valdiklius, SCADA sistemas, pramoninius kompiuterius, automatizavimo sistemas
    • Mažas energijos suvartojimas - dėl ultra-low power technologijos radaras gali veikti ilgą laiką su minimalia energijos sąnauda.

    Naudojimas

    • Pramonėje: Tinka chemijos pramonės talpykloms, vandens rezervuarams, pramoninių skysčių sandėliavimui, nuotekų sistemoms ir dideliems pramoniniams rezervuarams. Netinka degiųjų skysčių (kuro, benzino, tirpiklių) talpoms ir sprogioms (Ex) zonoms – jutiklis neturi ATEX / Ex sertifikato.
    • Inžinieriams ir automatizacijos specialistams: Radaras gali būti integruojamas į PLC valdymo sistemas, SCADA monitoringo sistemas, IoT stebėjimo sprendimus, nuotolinio rezervuarų stebėjimo sistemas
    • Elektromontuotojams: Patogus montuoti ir prijungti prie automatikos spintų, rezervuarų kontrolės sistemų, pramoninių monitoringų sistemų, signalizacijos ar apsaugos sistemų
    • Infrastruktūros ir energetikos sektoriuje: Tinka vandens tiekimo infrastruktūrai, energetikos objektų aušinimo ir techninių skysčių talpoms, pramoniniams sandėliams.

    Pliusai

    • Itin aukštas matavimo tikslumas (±0.01 m)
    • Didelis matavimo diapazonas iki 60 m
    • Pažangi 80GHz radarų technologija
    • Siauras 4.5° spindulio kampas – mažiau trikdžių
    • Labai mažas energijos suvartojimas
    • Tvirtas nerūdijančio plieno korpusas
    • Pramoninė RS422 komunikacija
    • Tinka sudėtingoms pramoninėms aplinkoms

    Minusai

    • Reikalinga integracija su automatizavimo sistema (PLC ar valdikliu)
    • Netinka labai mažiems rezervuarams ar trumpiems atstumams (<0.3 m)
    • Montavimas ir konfigūracija gali reikalauti techninių žinių

    Svarbu: jutiklis neturi ATEX / Ex sertifikato – nemontuokite jo degiųjų skysčių talpose ir sprogiose zonose.

    Publikuota: 2026-03-12 · Duomenys sutikrinti su gamintojo specifikacija: 2026-10-31

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
