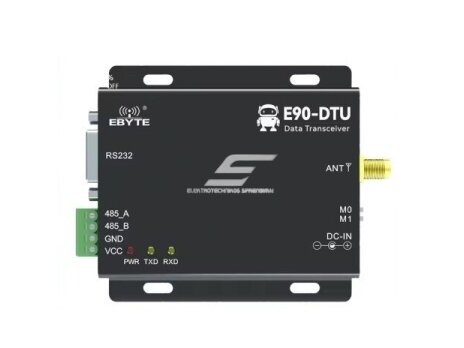

Belaidis ilgo nuotolio PLC radijo modemas | LoRa transiveris | 433MHz | 8-28VDC | 20dBm | 3 km | RS232/RS485

Techninės specifikacijos:
RF parametrai:

• Dažnių diapazonas: 410~441 MHz (numatytasis 433 MHz)
• Perdavimo galia: 20dBm (100mW)
• Oro duomenų sparta: 2.4k19.2kbps (numatytasis 2.4kbps)
• Perdavimo atstumas: 3 km (atviroje erdvėje su 5dBi antena, 2m aukštyje)

Aparatūros parametrai:

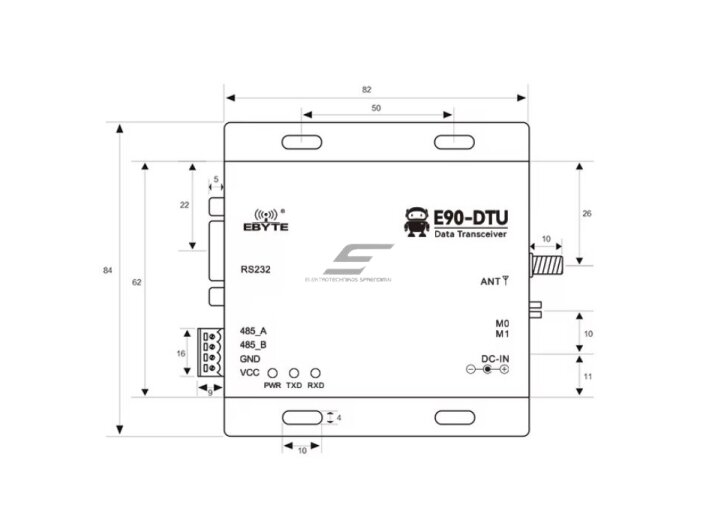

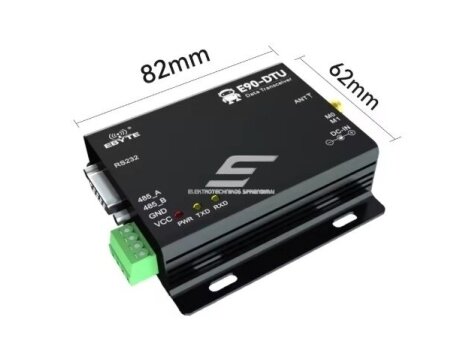

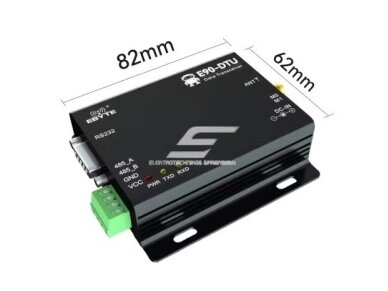

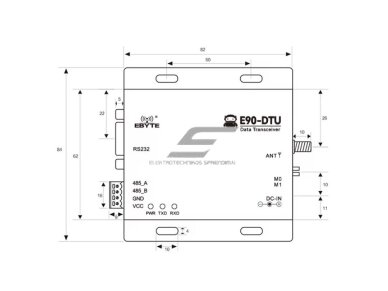

• Matmenys: 82 × 62 × 25 mm (be SMA-K jungties)
• Antenos jungtis: SMA-K (išorinė srieginė jungtis, 50Ω)
• Komunikacijos sąsaja: RS232 / RS485 (DB9 lizdas / 3.81 mm gnybtas)
• Duomenų perdavimo sparta: 1200–115200 bps (numatytasis 9600 bps)
• Buferis: 512 baitų (automatinis padalijimas į 197 baitų paketus)

Elektros parametrai:

• Maitinimo įtampa: 8–28V DC (numatytasis 12V)
• Perdavimo srovė: 330–403 mA (20dBm)
• Budėjimo srovė: 19–23 mA

Darbinės aplinkos parametrai:

• Darbinė temperatūra: -40°C ~ +85°C
• Darbinė drėgmė: 10% ~ 90% RH
• Laikymo temperatūra: -40°C ~ +125°C

Funkcijos:

• Ilgo nuotolio duomenų perdavimas – LoRa moduliacija leidžia perduoti duomenis iki 3 km atstumu.
• Aukštas signalo stabilumas – integruotas TCXO stabilizatorius užtikrina tikslų dažnio palaikymą ekstremaliose sąlygose.
• RS232 ir RS485 palaikymas – suderinamumas su įvairiais pramoniniais įrenginiais.
• Konfigūruojamas per AT komandas – leidžia lengvai keisti nustatymus.
• Skaidrus duomenų perdavimo režimas – palaiko tiesioginį duomenų perdavimą be papildomo kodavimo.

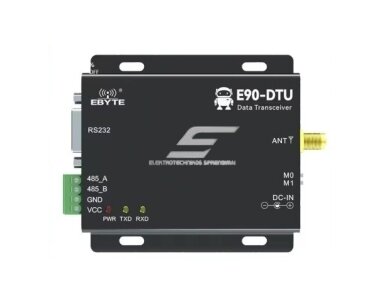

• Vizualiniai indikatoriai: PWR-LED (raudonas) – rodo maitinimą; TXD-LED (geltonas) – duomenų siuntimas; RXD-LED (geltonas) – duomenų gavimas

Naudojimas:

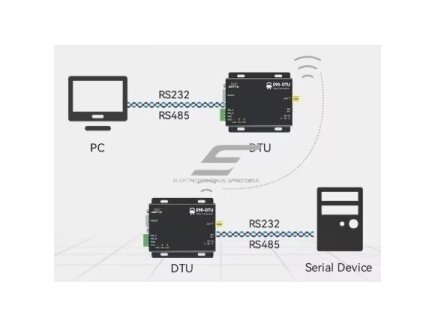

• Pramoninė automatika – belaidis duomenų perdavimas tarp PLC valdiklių, jutiklių ir SCADA sistemų.
• Išmanūs matavimo tinklai – elektros, vandens, dujų matavimo duomenų perdavimas.
• Žemės ūkis – belaidis temperatūros, drėgmės ir kitų rodiklių stebėjimas.
• Logistika ir sandėliai – belaidis duomenų perdavimas dideliuose objektuose.
• Nuotolinės stebėjimo sistemos – naftos ir dujų pramonė, infrastruktūros monitoringas.

Pliusai:

• Ilgo nuotolio duomenų perdavimas – iki 3 km.
• Aukštas patikimumas ir trikdžių atsparumas – LoRa moduliacija leidžia išvengti signalo slopinimo.
• RS232 ir RS485 palaikymas – lengva integracija su PLC ir kitais įrenginiais.
• Platus įtampos diapazonas (8–28V DC) – lankstus maitinimo sprendimas.
• Kompaktiškas dizainas – lengva montuoti į esamas sistemas.
• Vizualūs indikatoriai – LED lemputės rodo veikimo būseną.

Minusai:

• Nėra Wi-Fi ar Ethernet – tik belaidis LoRa ryšys.
• Signalo diapazonas priklauso nuo aplinkos – sienos, medžiai ar pastatai gali mažinti perdavimo atstumą.
• Reikalinga išorinė antena – norint pasiekti maksimalų veikimo atstumą.

Galingas ilgo nuotolio belaidis LoRa transiveris, skirtas pramonės ir automatikos taikymams. Jis puikiai tinka duomenų perdavimui iki 3 km, palaiko RS232 ir RS485, veikia plačiame įtampos diapazone (8–28V DC) ir yra lengvai konfigūruojamas per AT komandas.

Tai patikimas pasirinkimas tiems, kuriems reikia stabilaus ir ilgo nuotolio belaidžio ryšio, bet nereikalingas internetas ar mobilusis ryšys.
