  • Nauja prekė   Belaidis kranų valdymo pultas | 4 svirtys, proporcinis valdymas | 12/24 V DC | ES-D1
    Nauja prekė   Belaidis kranų valdymo pultas | 4 svirtys, proporcinis valdymas | 12/24 V DC | ES-D1 1
    Nauja prekė   Belaidis kranų valdymo pultas | 4 svirtys, proporcinis valdymas | 12/24 V DC | ES-D1 2

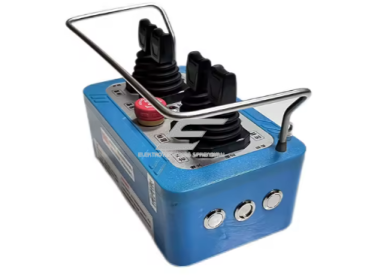

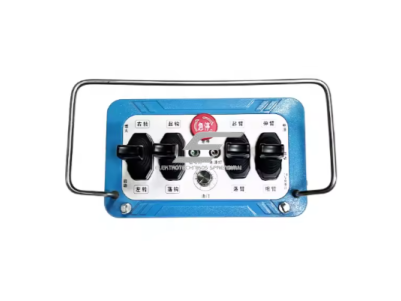

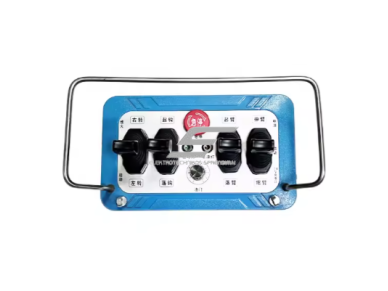

    Belaidis kranų valdymo pultas | 4 svirtys, proporcinis valdymas | 12/24 V DC | ES-D1

    Kodas: ES-D1
    Pasiteirauti apie prekę
    Kaina 2178.00 € su PVM
    ( 1800.00 € be PVM )

    Radijo pultas su 4 proporcinėmis svirtimis tolygiam kelių ašių valdymui ir pasukamu avariniu STOP. Imtuvas 12/24 V DC – mobiliai technikai, valdymas iki 500 m.

  • Prekės aprašymas

    Belaidis 4 svirčių kranų pultas ES-D1 – proporcinis valdymas, 12/24 V DC

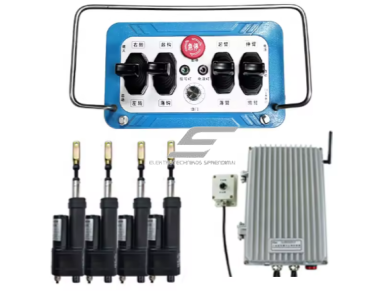

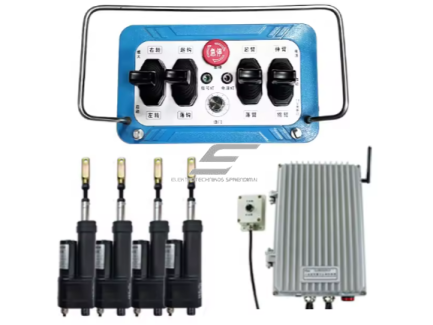

    ES-D1 – radijo valdymo komplektas (siųstuvas + imtuvas) su keturiomis proporcinėmis svirtimis, skirtas mobiliems kranams, manipuliatoriams ir kitai technikai su 12 V ar 24 V DC valdymu. Siųstuvas perduoda svirčių padėtį radijo kanalu, imtuvo išėjimai valdo kontaktorių rites, dažnio keitiklio ar hidraulinių vožtuvų valdymo įėjimus, o šie – variklius ar cilindrus.

    Pagrindinė mintis:
    Proporcinė svirtis leidžia judėti tiek greitai, kiek ją palenkiate: krovinys pajuda švelniai ir sustoja be trūkčiojimo. Keturios svirtys viename siųstuve leidžia valdyti iki keturių judesių ašių vienu metu, o 12/24 V DC imtuvas jungiamas tiesiai į mašinos borto tinklą.
    Svirtys
    4, proporcinės
    Atstumas
    iki 500 m
    Imtuvas
    12/24 V DC
    Siųstuvas
    Li-Po akum. / AAA

    Veikimo principas

    Imtuvas montuojamas ant mašinos ir maitinamas 12 V arba 24 V DC iš borto tinklo – tos pačios įtampos turi būti valdomos ritės ar vožtuvai. Imtuvo išėjimai jungiami į valdymo grandinę: kontaktorių rites, dažnio keitiklio įėjimus ar proporcinių hidraulinių vožtuvų valdymą, o STOP – į pagrindinio kontaktoriaus (KM0) ar mašinos avarinio sustabdymo grandinę.

    Avarinis STOP fiksuojasi paspaudus ir atleidžiamas pasukus – mašina nepasileis, kol STOP neatleistas sąmoningai. Svirtį grąžinus į nulinę padėtį judesys sustoja; dingus radijo ryšiui imtuvas turi atjungti išėjimus ir mašina sustoti.

    Operatorius gali stovėti iki 500 m atstumu atviroje erdvėje ir valdyti kelis judesius vienu metu, matydamas krovinį ir aplinką. Siųstuvas maitinamas įkraunamu ličio polimerų akumuliatoriumi arba AAA baterijomis.

    Kuo naudingas ES-D1?
    Proporcinis kelių ašių valdymas mobiliai technikai be laido ir be papildomo maitinimo šaltinio – imtuvas maitinamas iš 12/24 V DC tinklo. Apsauginis rėmas aplink svirtis saugo nuo atsitiktinio pajudinimo ir smūgių.

    Techninės specifikacijos

    Prekės tipas Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
    Modelis ES-D1
    Komplektacija 1 siųstuvas + 1 imtuvas
    Valdymo elementai 4 proporcinės svirtys + pasukamas avarinis STOP
    Valdymas proporcinis
    Valdymo atstumas iki 500 m atviroje erdvėje
    Imtuvo maitinimas 12 V / 24 V DC (versiją patvirtinkite užsakydami)
    Siųstuvo maitinimas ličio polimerų akumuliatorius arba AAA baterijos
    Siųstuvo konstrukcija apsauginis rėmas aplink svirtis
    Atitiktis CE; gamintojas sertifikuotas pagal ISO 9001

    Pagrindinės funkcijos

    • 4 proporcinės svirtys – iki 4 judesių ašių su tolygiu greičio reguliavimu
    • Pasukamas avarinis STOP – fiksuojasi paspaudus, atleidžiamas tik pasukus
    • Iki 500 m – valdymas iš toli atviroje aikštelėje
    • 12/24 V DC imtuvas – maitinamas iš mašinos borto tinklo
    • Li-Po akumuliatorius arba AAA – du siųstuvo maitinimo variantai
    • Apsauginis rėmas – saugo svirtis nuo smūgių ir atsitiktinio pajudinimo

    Kuo skiriasi nuo panašių modelių?

    • EL-F24-60 – 2 joystick po 5 greičius, universalus 12–440 V AC/DC imtuvas, iki 100 m
    • ES-Q5000 – pilvo tipo siųstuvas su joystick valdymu, 315 MHz
    • ES-YLB12 / ES-YLB24 – atskira serija, skirta hidraulinei technikai
    • ES-F23-BB – mygtukinis 10 mygtukų pultas, 1 greitis, 24–440 V AC/DC

    Kur naudojamas?

    • Ant sunkvežimių montuojami kranai ir manipuliatoriai
    • Hidraulinė technika su 12 V ar 24 V DC valdymu
    • Miškų ir žemės ūkio technika su keliais judesiais
    • Mobilios gervės ir kėlimo platformos
    • Kranai su dažnio keitikliais, kuriems reikia tolygaus greičio
    • Statybų aikštelių kėlimo įranga, valdoma iš toli

    Naudojimas pagal poreikį

    Elektromontuotojui
    Imtuvas jungiamas į 12/24 V DC borto tinklą, išėjimai – į esamą valdymo grandinę; prieš tai sutikrinkite išėjimų tipą su vožtuvais ar dažnio keitikliu.
    Gamybos įmonei
    Tolygus greitis sumažina krovinio supimąsi ir smūgius į konstrukcijas.
    Statybų / sandėlio aikštelei
    Iki 500 m atstumas ir keli judesiai vienu metu – operatorius stovi ten, kur saugu ir viskas matyti.

    Praktinis panaudojimas

    Jeigu ant sunkvežimio sumontuotas hidraulinis manipuliatorius su 24 V DC valdymu ir proporciniais vožtuvais, tada ES-D1 imtuvas jungiamas į 24 V DC borto tinklą, keturios svirtys priskiriamos strėlės kėlimui, posūkiui, teleskopui ir gervei, o STOP – į avarinio sustabdymo grandinę. Prieš tai patikrinama, ar imtuvo išėjimų tipas tinka vožtuvų valdymui.

    Pliusai

    • Proporcinis, tolygus judesių valdymas
    • 4 svirtys – iki 4 ašių vienu metu
    • Iki 500 m atviroje erdvėje
    • Imtuvas maitinamas iš 12/24 V DC borto tinklo
    • Pasukamas avarinis STOP ir apsauginis rėmas

    Minusai / ribojimai

    • Tik 12/24 V DC imtuvas – 230 V AC ar 24–440 V grandinėms rinkitės EL-F24-60 (12–440 V AC/DC)
    • Proporcinis valdymas reikalauja suderinamų dažnio keitiklio ar proporcinių vožtuvų įėjimų
    • Radijo dažnis ir IP specifikacijoje nenurodyti – patikrinkite prieš užsakant
    • Paprastam 1 greičio kranui pakanka mygtukinio pulto, pvz., ES-F23-BB

    Saugos ir montavimo pastabos

    • Imtuvo išėjimai jungia tik kontaktorių rites, dažnio keitiklio ar vožtuvų valdymo įėjimus – variklių tiesiogiai nejunkite
    • STOP išėjimą junkite į pagrindinio kontaktoriaus (KM0) ar mašinos avarinio sustabdymo grandinę; dingus ryšiui mašina turi sustoti (EN 60204-32)
    • Galiniai jungikliai (SQ) ir priešingų krypčių blokavimas lieka grandinėje
    • Proporcinis greitis dažniausiai realizuojamas per dažnio keitiklį ar proporcinius vožtuvus – nustatykite minimalų ir maksimalų greitį
    • Prieš montavimą ar remontą atjunkite įvadinį jungiklį ar borto tinklo jungiklį ir pritaikykite LOTO
    • Po montavimo patikrinkite kiekvienos svirties kryptį, nulinę padėtį ir STOP veikimą

    Greitas pasirinkimo gidas

    4 proporcinės svirtys
    iki 500 m
    12/24 V DC
    Li-Po / AAA

    Patikrinkite prieš užsakant:

    • Valdymo grandinės įtampa – 12 V ar 24 V DC ir atitinka imtuvo versiją
    • Radijo dažnis (nurodytas imtuvo etiketėje) – patikrinkite, ar dažnis leidžiamas jūsų šalyje
    • Kiek ašių valdysite ir ar dažnio keitiklio ar vožtuvų įėjimai tinka imtuvo išėjimų tipui

    DUK

    Ką reiškia proporcinis valdymas?
    Judesio greitis priklauso nuo to, kiek palenkiate svirtį: mažai – lėtai, iki galo – greitai. Tam reikia dažnio keitiklio ar proporcinių vožtuvų.
    Ar ES-D1 tinka 230 V AC kranui?
    Imtuvas maitinamas 12/24 V DC. Kranams su 230 V AC ar kita aukštesne valdymo įtampa rinkitės EL-F24-60 su 12–440 V AC/DC imtuvu.
    Kokiu atstumu veikia pultas?
    Iki 500 m atviroje erdvėje. Pastatai, metalinės konstrukcijos ir reljefas atstumą sumažina.
    Kuo maitinamas siųstuvas?
    Įkraunamu ličio polimerų akumuliatoriumi arba AAA baterijomis.
    Kaip atleidžiamas avarinis STOP?
    Paspaustas STOP fiksuojasi; atleidžiamas pasukus mygtuką. Po to mašina vėl paruošiama darbui.
    Kas nutinka, jei dingsta radijo ryšys?
    Imtuvas turi atjungti išėjimus ir mašina sustoti. Paleidžiant tai būtina patikrinti.

    ES-D1 trumpai

    4 proporcinių svirčių radijo pultas su pasukamu avariniu STOP, 12/24 V DC imtuvu ir valdymu iki 500 m – mobiliems kranams ir hidraulinei technikai. Jungiamas per kontaktorius, dažnio keitiklį ar vožtuvus.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
