Belaidis proporcinis valdymo pultas | 6 svirtys | 2,4 GHz | imtuvas 24 V DC | IP68 | ES-WRC624

Belaidis proporcinis valdymo pultas: 6 svirtys, 2,4 GHz, IP68

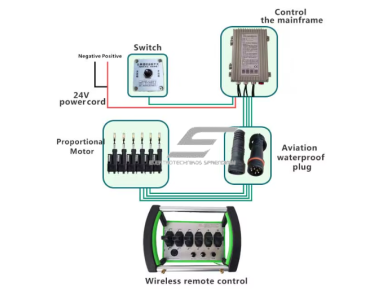

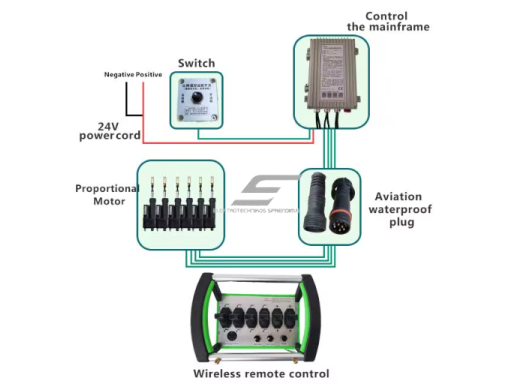

ES-WRC624 – pilvo tipo belaidis pultas su 6 svirtimis hidrauliniams manipuliatoriams, hidraulinei technikai ir kranams su dažnio keitikliais. Svirties padėtis radiju (2,4 GHz) perduodama imtuvui, o imtuvo išėjimai valdo proporcinius hidraulinio skirstytuvo solenoidus arba dažnio keitiklio įėjimus. Imtuvas maitinamas 24 V DC.

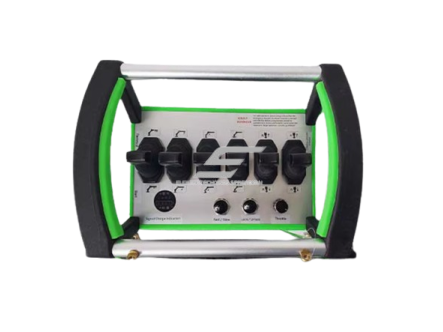

• 6 proporcinės svirtys – šešios hidraulinės funkcijos su tolygiu greičio reguliavimu
• 3 sukami reguliatoriai – papildomos nustatomos funkcijos, priskiriamos montuojant
• Jungiklis – režimo ar papildomos funkcijos perjungimas
• 2,4 GHz radijas – ES leidžiama ISM juosta
• Imtuvas 24 V DC – tinka 24 V borto tinklui ir valdymo spintoms
• IP68 – apsauga nuo dulkių ir ilgalaikio panardinimo į vandenį

• ES-WRC685 – 5 svirtys su apsauginiu rėmu, Li-ion baterija ir 230 V įkroviklis komplekte
• ES-CRC687 – 7 svirtys, 433 MHz, iki ~300 m
• ES-BT500 – 9 valdymo funkcijos, 433 MHz, iki ~500 m, 2 baterijos komplekte

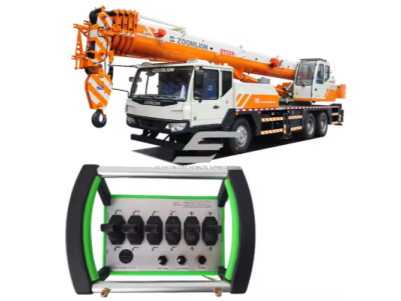

• Hidrauliniai kranai-manipuliatoriai ant sunkvežimių
• Miško ir metalo laužo krovos manipuliatoriai
• Hidraulinė statybų ir komunalinė technika
• Tiltiniai ir portaliniai kranai su dažnio keitikliais
• Senesnės technikos modernizavimas – rankinių svirčių papildymas radijo valdymu

• Imtuvo išėjimai skirti valdymo grandinei: vožtuvų ritėms ir dažnio keitiklio įėjimams. Siurblio ar krano variklių tiesiai nejunkite – tik per kontaktorių.
• Imtuvo maitinimas – 24 V DC per atskirą saugiklį; skirstytuvo ritės turi būti suderintos su išėjimo įtampa ir srove.
• Avarinis STOP atjungia vožtuvų maitinimą, siurblį arba pagrindinį kontaktorių KM0; praradus ryšį judesys turi sustoti (EN 60204-32).
• Galiniai jungikliai (SQ), perkrovos apsauga ir hidrauliniai apsauginiai vožtuvai lieka grandinėje – radijo pultas jų nepakeičia.
• Naudokite skirstytuvą su spyruokliniu grįžimu į neutralią padėtį; DC ritėms be slopinimo diodų juos numatykite.
• Prieš remontą išjunkite įvadinį jungiklį ar borto maitinimą, užrakinkite (LOTO) ir nuleiskite slėgį hidraulinėje sistemoje.

Greitas pasirinkimo gidas

Patikrinkite prieš užsakant:

• Skirstytuvo ričių tipas (proporcinės ar ON/OFF), įtampa ir srovė arba dažnio keitiklio įėjimų tipas – atsiųskite duomenis, suderinsime išėjimus.
• Valdymo grandinės įtampa – imtuvas 24 V DC; 12 V DC technikai rinkitės ES-YLB12.
• Kiek hidraulinių funkcijų ir papildomų perjungimų reikia – pagal tai parinksime pultą su tinkamu svirčių skaičiumi.

ES-WRC624 – 6 svirčių proporcinis pultas

6 proporcinės svirtys, 3 sukami reguliatoriai ir jungiklis, 2,4 GHz, imtuvas 24 V DC, IP68. Atsiųskite skirstytuvo duomenis – suderinsime išėjimus.
