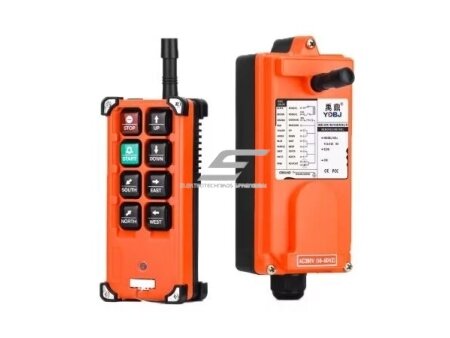

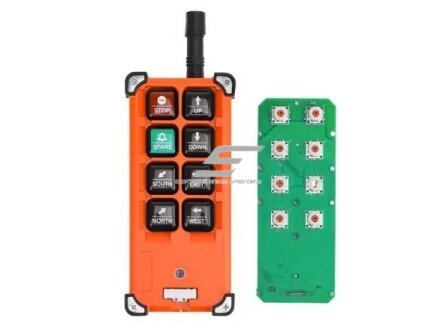

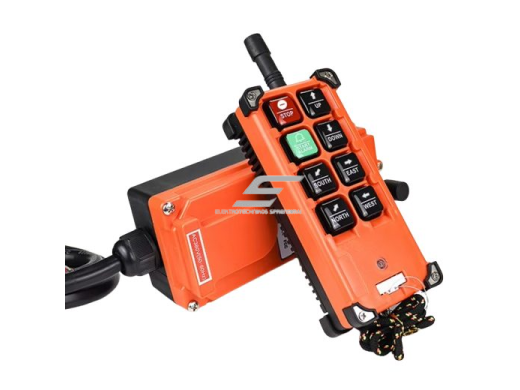

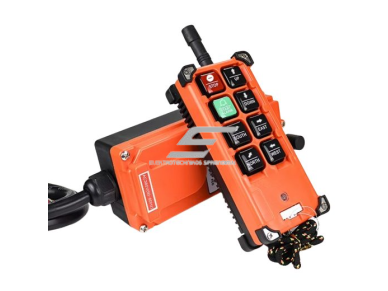

Belaidis kranų valdymo pultas | 6 mygtukai + START/STOP, 2×4 klaviatūra | 1 greitis | 24–440 V AC/DC | IP65 | F21-E1B-TX

Kodas: F21-E1B-TX

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 130.00 € su PVM
( 107.44 € be PVM )

Į krepšelį

1 greičio belaidis kranų pultas su platesniu 70 mm siųstuvu: 8 mygtukai 2×4 – 6 krypčių, START ir STOP. Imtuvas 24–440 V AC/DC, IP65, valdo kontaktorių rites 3 ašių kranuose.

Prekės aprašymas

Belaidis kranų pultas F21-E1B-TX – 8 mygtukai 2×4, imtuvas 24–440 V AC/DC, IP65

F21-E1B-TX – 1 greičio radijo pultas kranui ar telferiui su trimis judesių ašimis. Siųstuvas perduoda komandą imtuvui, o šio relės įjungia kontaktorių rites – kaip anksčiau darė laidinio pulto mygtukai.

Pagrindinė mintis:
Platesniame 70 mm siųstuve 8 mygtukai išdėstyti dviem stulpeliais po 4: priešingos kryptys greta, todėl kėlimą, tiltą ir vežimėlį lengva valdyti neieškant mygtuko. Imtuvas IP65 ir 24–440 V AC/DC – montuojamas tiesiai ant krano.

Mygtukai
6 + START + STOP

Greičiai
1

Atstumas
iki ~100 m

Imtuvas
24–440 V AC/DC

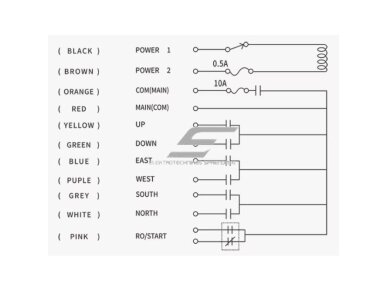

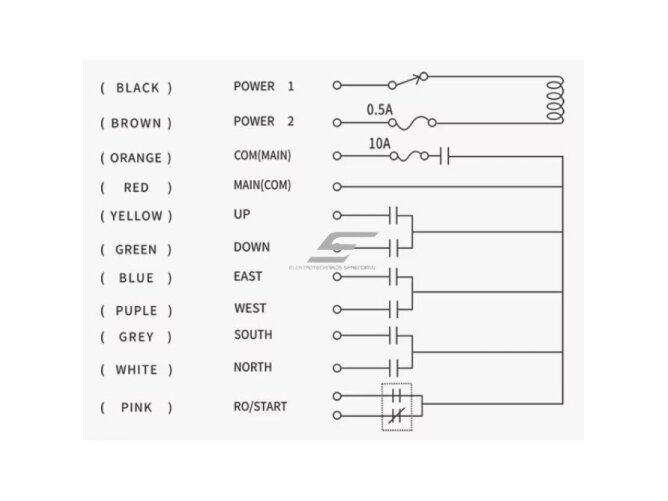

Veikimo principas

IP65 imtuvas (210×80 mm) tvirtinamas ant krano ir maitinamas ta pačia įtampa kaip kontaktorių ritės (24–440 V AC/DC). 6 krypčių relės jungiamos į ričių grandines, MAIN relė – į pagrindinio kontaktoriaus KM0 grandinę.

START įjungia MAIN relę, STOP ją atjungia. Krypties relė laikoma tik tol, kol mygtukas nuspaustas. Praradus radijo ryšį imtuvas turi atjungti MAIN relę ir kranas sustoja.

Operatorius valdo kraną iš saugaus atstumo, mato krovinį iš šono ir nesisuka su laidu. Aiškus 2×4 išdėstymas mažina klaidingų paspaudimų.

Kuo naudingas F21-E1B-TX?
Tas pats 3 ašių 1 greičio valdymas kaip ES-F21-E1-TX, bet su platesniu siųstuvu ir 2×4 klaviatūra. Rinkitės, jei operatoriui patogesnės dvi mygtukų eilės.

Techninės specifikacijos

Prekės tipas	Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
Modelis	F21-E1B-TX
Komplektacija	1 siųstuvas + 1 imtuvas
Mygtukai	6 krypčių (vieno greičio) + START + STOP
Siųstuvo mygtukų išdėstymas	2 stulpeliai × 4 mygtukai
Greičiai	1 (vieno greičio mygtukai)
Valdymo atstumas	iki ~100 m atviroje erdvėje
Imtuvo maitinimas	24–440 V AC/DC
Imtuvo jautrumas	−110 dBm
Siųstuvo galia	≤10 dBm
Apsaugos klasė	imtuvas IP65
Siųstuvo matmenys	210×70 mm
Imtuvo matmenys	210×80 mm

Pagrindinės funkcijos

8 mygtukai 2×4 – priešingų krypčių mygtukai vienoje eilėje
6 krypčių valdymas – kėlimas, tiltas, vežimėlis
START / STOP – pagrindinio kontaktoriaus įjungimas ir atjungimas
Imtuvas 24–440 V AC/DC – tinka įvairioms valdymo įtampoms
IP65 imtuvas – montuojamas ant krano be papildomos dėžės
Jautrumas −110 dBm – stabilus ryšys iki ~100 m atviroje erdvėje

Kuo skiriasi nuo panašių modelių?

ES-F21-E1-TX – Tos pačios funkcijos ir imtuvo maitinimas, bet siauras 45 mm siųstuvas su grybo tipo STOP; IP65 nurodytas siųstuvui.
ES-F23-BB – 10 mygtukų + START/STOP – papildomi mygtukai 1–4, didesnis imtuvas.
ES-F21-E1B(H) – Kompaktiškas 1 greičio pultas ES SRD 868 MHz juostoje.

Kur naudojamas?

Kraninės sijos gamybos cechuose
Telferiai su elektriniu vežimėliu
Remonto dirbtuvės ir servisai
Sandėliai ir krovos zonos
Laidinio pulto keitimas senuose kranuose
Lauko kranai (imtuvas IP65)

Naudojimas pagal poreikį

Elektromontuotojui
Jungimas paprastas – relės vietoj laidinio pulto mygtukų, imtuvo maitinimas iš ričių grandinės, IP65 imtuvas be papildomos dėžės.

Gamybos įmonei
Operatorius dirba saugiu atstumu nuo krovinio, nėra nutrūkstančio pulto kabelio ir su juo susijusių prastovų.

Statybų / sandėlio aikštelei
Iki ~100 m atviroje erdvėje – pakanka didesnei aikštelei ar sandėlio pastogei.

Praktinis panaudojimas

Jeigu dirbtuvėse keičiamas telferio laidinis pultas, o valdymo grandinė 48 V AC, tada imtuvas maitinamas 48 V AC, 6 krypčių relės jungiamos vietoj pulto mygtukų, MAIN relė – į KM0 ritės grandinę. Paleidžiant patikrinama, ar išjungus siųstuvą judesys sustoja.

Pliusai

Aiškus 2×4 mygtukų išdėstymas
Pilnas 3 ašių valdymas
Universalus imtuvas 24–440 V AC/DC
IP65 imtuvas
Jautrumas −110 dBm

Minusai / ribojimai

Tik 1 greitis – 2 greičių valdymui rinkitės ES-F23-6D su 2 greičių varikliu ar dažnio keitikliu.
STOP mygtuko tipas apraše nenurodytas – jei būtinas grybo tipo STOP, rinkitės ES-F21-E1-TX.
Radijo dažnis ir relių srovė apraše nenurodyti – pasitikslinkite prieš užsakant.

Saugos ir montavimo pastabos

Imtuvo relės jungia kontaktorių rites, ne variklį tiesiogiai – relių kontaktai skirti tik valdymo grandinei.
Imtuvo maitinimo įtampa turi sutapti su valdymo grandinės (ričių) įtampa; diapazonas – 24–440 V AC/DC.
STOP / MAIN relė jungiama taip, kad atjungtų pagrindinį kontaktorių KM0. Praradus ryšį kranas turi sustoti (EN 60204-32) – patikrinkite paleidžiant.
Galiniai jungikliai (SQ) ir priešingų krypčių NC blokavimas lieka grandinėje – radijo pultas jų nepakeičia.
Remontuojant kraną – LOTO ant įvadinio jungiklio. STOP mygtukas nėra įrenginio atjungimas nuo tinklo.

Greitas pasirinkimo gidas

8 mygtukai 2×4

1 greitis

24–440 V AC/DC

IP65 imtuvas

Patikrinkite prieš užsakant:

Kontaktorių ritių įtampa patenka į 24–440 V AC/DC ir sutampa su imtuvo maitinimu.
Komplekto radijo dažnis (ES SRD juostos – 433 / 868 MHz) – patikrinkite, ar dažnis leidžiamas jūsų šalyje.
Ar reikia grybo tipo STOP (tuomet ES-F21-E1-TX) ir ar pakanka 1 greičio.

DUK

Ar imtuvą galima jungti tiesiai prie variklio?
Ne. Imtuvo relės skirtos kontaktorių ritėms valdyti, o variklį jungia kontaktoriai – taip pat, kaip su laidiniu pultu.

Kas nutinka praradus radijo ryšį?
Imtuvas turi atjungti MAIN relę ir pagrindinį kontaktorių – kranas sustoja (EN 60204-32). Paleidžiant patikrinkite: išjunkite siųstuvą judesio metu.

Kokią valdymo įtampą galima naudoti?
Imtuvas maitinamas 24–440 V AC/DC, todėl tinka 24 V, 48 V, 110 V, 230 V ar 400 V valdymo grandinėms. Imtuvo maitinimas turi sutapti su ričių įtampa.

Kuo F21-E1B-TX skiriasi nuo ES-F21-E1-TX?
Funkcijos ir imtuvo maitinimas tie patys. Skiriasi siųstuvas: čia 70 mm pločio su 2×4 mygtukais, ES-F21-E1-TX – siauras 45 mm su grybo tipo STOP.

Ar imtuvą reikia dėti į dėžę?
Imtuvas IP65, todėl montuojamas tiesiai ant krano. Kabelių įvadus sandarinkite, kad IP65 išliktų.

Ar tinka 2 greičių telferiui?
Ne – mygtukai vieno greičio. Antram greičiui reikia 2 greičių pulto, pvz. ES-F23-6D.

F21-E1B-TX – 3 ašių pultas su 2×4 klaviatūra

1 greičio belaidis pultas: 6 krypčių mygtukai, START ir STOP 2×4 išdėstymu, IP65 imtuvas 24–440 V AC/DC. Laidinio pulto pakeitimui nekeičiant kontaktorinės schemos.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

Pirkėjų atsiliepimai

Išbandei? Būk pirmas ir įvertink - padėk kitiems apsispręsti.

Rašyti atsiliepimą

Susijusios prekės

Kranų valdymo pultas | su 6 mygtukais | IP65 | Schneider Electric | XAC-A671

Kodas: XAC-A671

Kaina 83.34 € su PVM

( 68.88 € be PVM )

Į krepšelį

Kranų valdymo pultas | su 4 mygtukais | 1 greičio | 5A | 120-400V | IP54 | IEK | BPU10-4 | 4606056040326

Kodas: BPU10-4

Mygtukų pultai skirti kėlimo mechanizmų elektros valdymo grandinėms perjungti. Sandarus korpusas IP54 , pagamintas iš karščiui atsparaus ABS plastiko su įmontuotais mygtukais. Norėdami užsandarinti kabelio įvadą, yra apsauginis riebokšlis, o tarp korpuso ir skydo sumontuota sandarinimo tarpinė.

Pagal savo konstrukciją ir technines savybes mygtukai atitinka standarto "CE" reikalavimus.

Nuotolinio valdymo pultai išlaikė sertifikavimo testus ir gavo serijinės gamybos atitikties sertifikatus..
Galimybė įdiegti 2, 4 arba 6 mygtukus.
Korpusas pagamintas iš ABS plastiko, kuris yra nedegus
Kabelio įėjime yra apsauginis riebokšlis, kuris sulaiko drėgmės ir dulkių patekimą į korpusą.

Kaina 20.57 € su PVM

( 17.00 € be PVM )

Į krepšelį

Belaidis kranų valdymo pultas | su 8 mygtukais | 1 greičio | įkraunamas | IP65

Kodas: E-MITO8

Kompaktiškas, profesionaliam naudojimui skirtas krano valdymo pultas – tai lengvas, patogus ir patikimas nuotolinio valdymo sprendimas, idealiai tinkantis tiek pramoniniam, tiek statybos sektoriui. Įrenginys pasižymi dideliais ir aiškiai pažymėtais mygtukais, guma dengtais kraštais apsaugai nuo smūgių, IP65 atsparumu dulkėms ir vandeniui bei integruota ličio baterija, kuri leidžia dirbti iki 50 valandų be pertraukos.

Kaina 629.00 € su PVM

( 519.83 € be PVM )

Į krepšelį

Dėžutė mygtukams ir valdymo komponentams | D22mm | 5 vietų | IP65 | balta | Promfator Baltic | Val-5w | 4779040158816

Kodas: Val-5w

Skylės standartiniams 22 mm paneliniams valdymo mygtukams bei jungikliams.

Kaina 7.68 € su PVM

( 6.35 € be PVM )

Į krepšelį

Belaidis kranų valdymo pultas | su 7 mygtukais | su START/STOP mygtuku | 2 greičių | įkraunamas | IP65

Kodas: E-E17SS

Kompaktiškas, profesionaliam naudojimui skirtas krano valdymo pultas – tai lengvas, patogus ir patikimas nuotolinio valdymo sprendimas, idealiai tinkantis tiek pramoniniam, tiek statybos sektoriui. Įrenginys pasižymi dideliais ir aiškiai pažymėtais mygtukais, guma dengtais kraštais apsaugai nuo smūgių, IP65 atsparumu dulkėms ir vandeniui bei integruota ličio baterija, kuri leidžia dirbti iki 20 valandų be pertraukos.

Kaina 965.00 € su PVM

( 797.52 € be PVM )

Į krepšelį

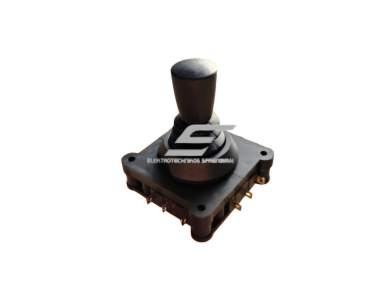

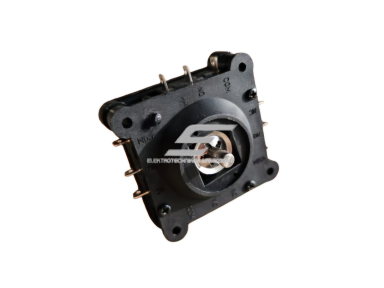

Vairalazdė | joystick | 4 kryptys | 5A | 10kΩ | 4NO+NC | D22
