Belaidis proporcinis valdymo pultas | 9 valdymo funkcijos | 433 MHz | imtuvas 24 V DC | IP66 | ES-BT500

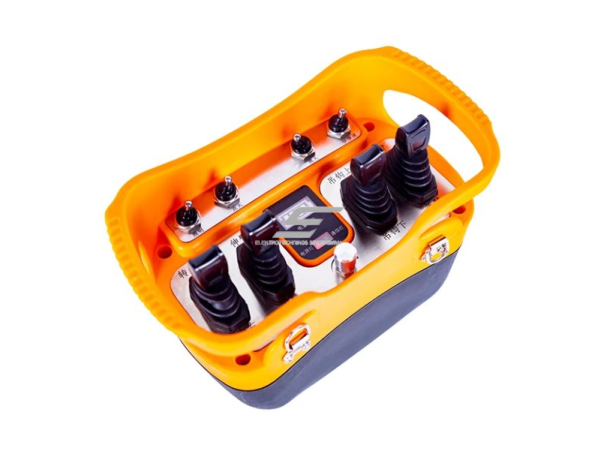

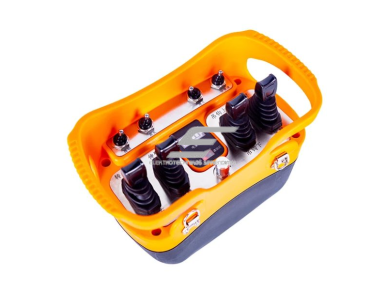

Belaidis proporcinis valdymo pultas: 9 valdymo funkcijos, 433 MHz, IP66

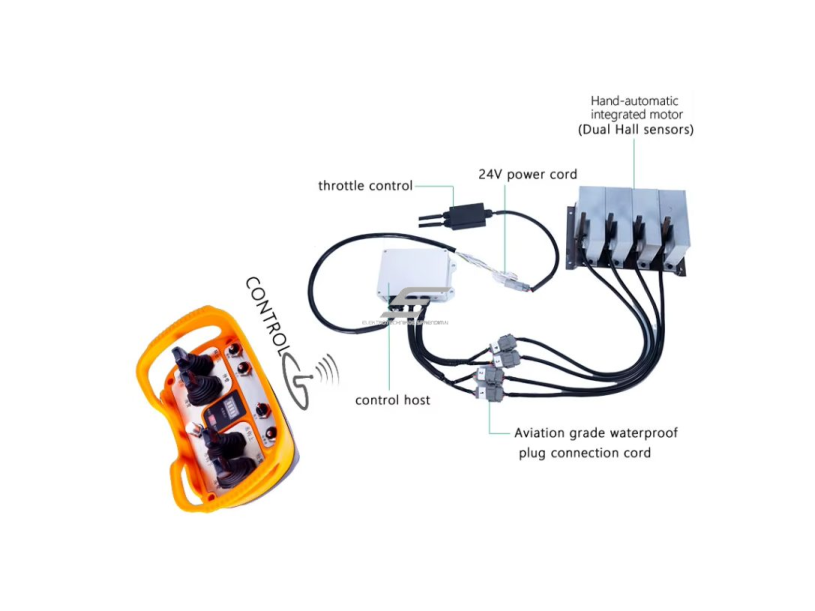

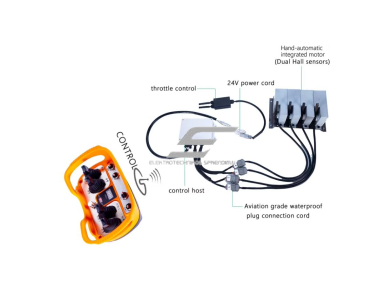

ES-BT500 – pilvo tipo belaidis pultas su 9 valdymo funkcijomis hidrauliniams manipuliatoriams, hidraulinei technikai ir kranams su dažnio keitikliais. Svirties padėtis radiju (433 MHz) perduodama imtuvui, o imtuvo išėjimai valdo proporcinius hidraulinio skirstytuvo solenoidus arba dažnio keitiklio įėjimus. Imtuvas maitinamas 24 V DC.

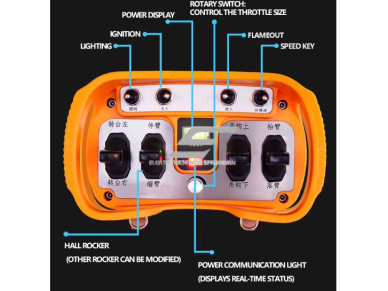

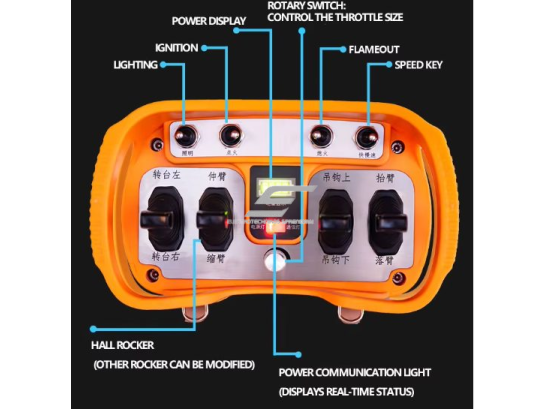

• 9 valdymo funkcijos – proporcinės svirtys judesiams ir perjungikliai režimams
• 433 MHz radijas – ES SRD juosta, iki ~500 m atviroje erdvėje, siųstuvo galia < 100 mW
• Baterijos indikatorius – operatorius mato, kada keisti bateriją
• 2 ličio baterijos 8,4 V / 2200 mAh – darbas be prastovų keičiant baterijas
• Imtuvas 24 V DC – tinka 24 V borto tinklui ir valdymo spintoms
• IP66, −35…+40 °C – sustiprinto nailono korpusas darbui lauke

• ES-CRC687 – 7 proporcinės svirtys, iki ~300 m, IP68
• ES-D1 – 4 svirtys, iki 500 m – kranams su paprastesniu valdymu
• ES-YLB24 – 4 svirtys ir LCD ekranas, 24 V DC, IP67

• Hidrauliniai kranai-manipuliatoriai ant sunkvežimių
• Miško ir metalo laužo krovos manipuliatoriai
• Hidraulinė statybų ir komunalinė technika
• Tiltiniai ir portaliniai kranai su dažnio keitikliais

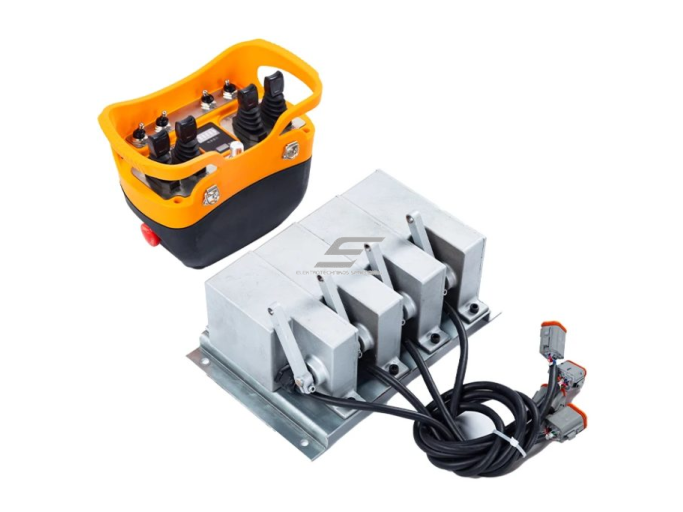

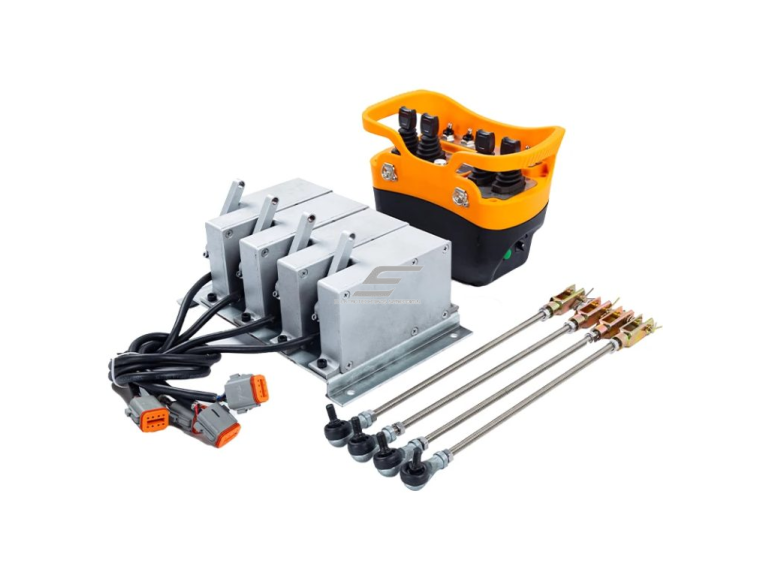

• Senesnės technikos modernizavimas – rankinių svirčių papildymas radijo valdymu

• Imtuvo išėjimai skirti valdymo grandinei: vožtuvų ritėms ir dažnio keitiklio įėjimams. Siurblio ar krano variklių tiesiai nejunkite – tik per kontaktorių.
• Imtuvo maitinimas – 24 V DC per atskirą saugiklį; skirstytuvo ritės turi būti suderintos su išėjimo įtampa ir srove.
• Avarinis STOP atjungia vožtuvų maitinimą, siurblį arba pagrindinį kontaktorių KM0; praradus ryšį judesys turi sustoti (EN 60204-32).
• Galiniai jungikliai (SQ), perkrovos apsauga ir hidrauliniai apsauginiai vožtuvai lieka grandinėje – radijo pultas jų nepakeičia.
• Naudokite skirstytuvą su spyruokliniu grįžimu į neutralią padėtį; DC ritėms be slopinimo diodų juos numatykite.
• Prieš remontą išjunkite įvadinį jungiklį ar borto maitinimą, užrakinkite (LOTO) ir nuleiskite slėgį hidraulinėje sistemoje.

Greitas pasirinkimo gidas

Patikrinkite prieš užsakant:

• Skirstytuvo ričių tipas (proporcinės ar ON/OFF), įtampa ir srovė arba dažnio keitiklio įėjimų tipas – atsiųskite duomenis, suderinsime išėjimus.
• Valdymo grandinės įtampa – imtuvas 24 V DC; 12 V DC technikai rinkitės ES-YLB12.
• Kiek hidraulinių funkcijų ir papildomų perjungimų reikia – pagal tai parinksime pultą su tinkamu svirčių skaičiumi.

ES-BT500 – proporcinis pultas su 9 funkcijomis

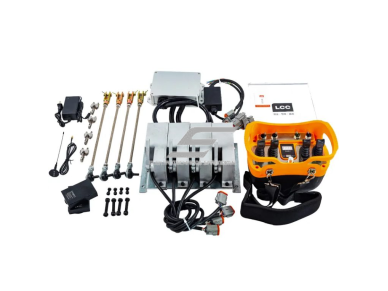

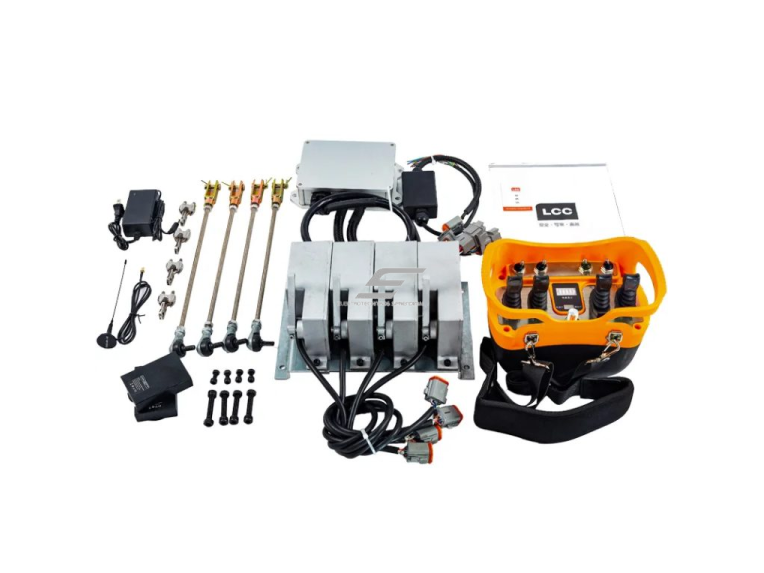

Pilvo tipo pultas su 9 valdymo funkcijomis, 433 MHz, iki ~500 m, imtuvas 24 V DC, IP66, 2 baterijos komplekte. Atsiųskite skirstytuvo ar keitiklio duomenis – suderinsime išėjimus.
