    Belaidis kranų valdymo pultas | 6 mygtukai + START/STOP | 2 greičiai | 420–450 MHz | 12–460 V AC/DC | IP65 | ES-Q606

    Kodas: ES-Q606
    Pasiteirauti apie prekę
    Kaina 375.27 € su PVM
    ( 310.14 € be PVM )

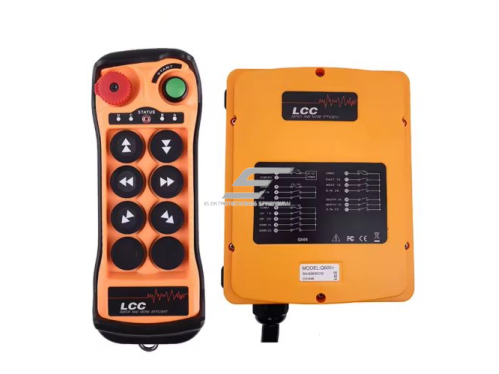

    LCC Q serijos radijo pultas su 6 dviejų pakopų mygtukais trims krano ašims. Imtuvas tiekiamas 4 maitinimo versijomis nuo 12 iki 460 V AC/DC, su vidine arba išorine antena.

  • Prekės aprašymas

    Belaidis kranų valdymo pultas ES-Q606 – 6 mygtukai, 2 greičiai

    ES-Q606 – radijo pultas krano valdymui iš saugaus atstumo. Paspaudus mygtuką, siųstuvas perduoda koduotą komandą, imtuvo relės įjungia atitinkamų kontaktorių rites, o variklius junginėja kontaktoriai. Valdymo atstumas – ne mažiau kaip 100 m atviroje erdvėje.

    Pagrindinė mintis:
    6 dviejų pakopų mygtukai valdo tris krano ašis lėtu ir greitu greičiu. Šio komplekto stiprybė – imtuvo pasirinkimas: keturios maitinimo versijos nuo 12 iki 460 V AC/DC ir išorinė antena, kai imtuvas montuojamas metalinėje spintoje.
    Mygtukai
    6 + START/STOP
    Greičiai
    2
    Radijas
    UHF 420–450 MHz, ≥100 m
    Imtuvas
    12–460 V AC/DC, 4 versijos

    Veikimo principas

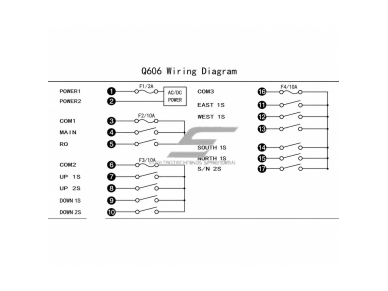

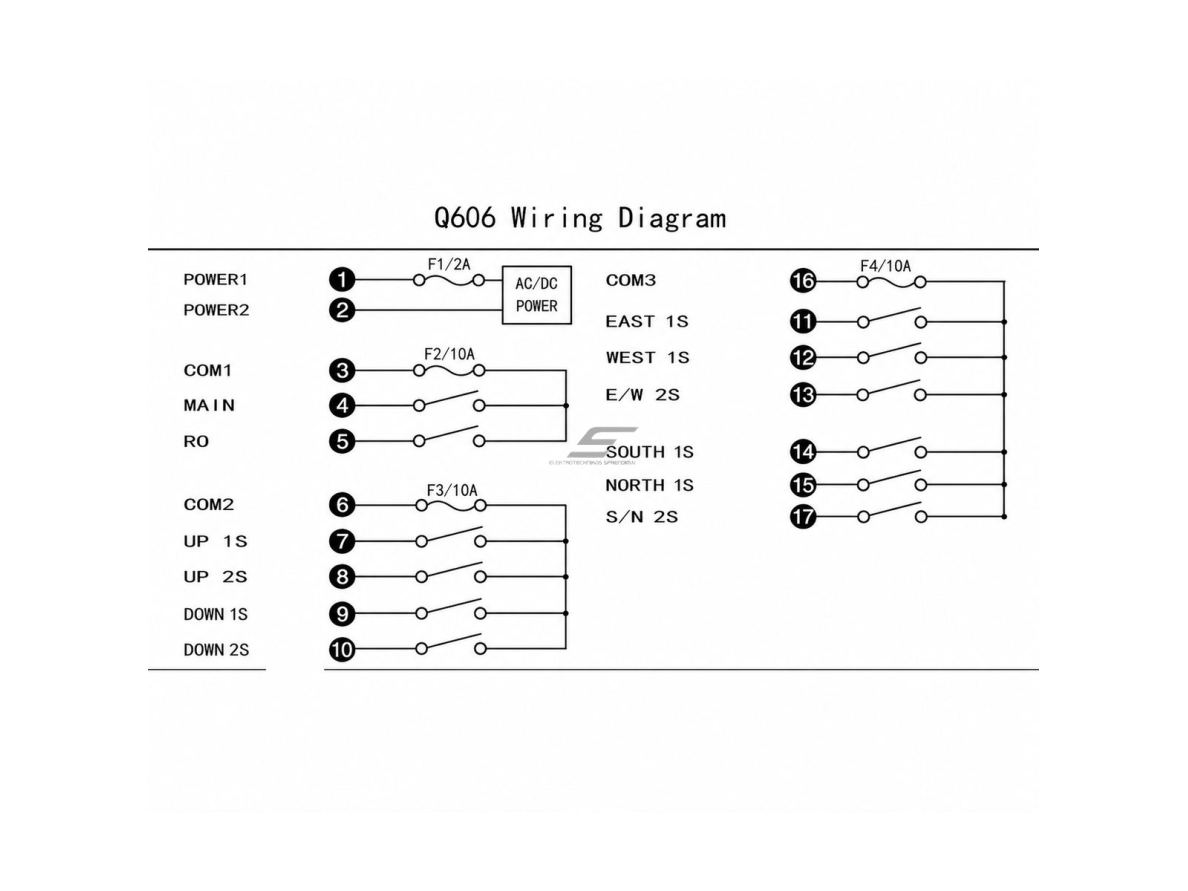

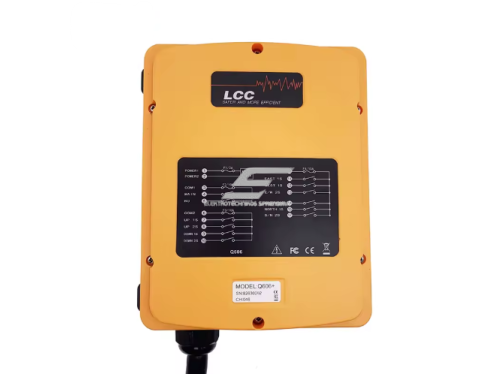

    Imtuvas montuojamas krano valdymo spintoje arba šalia jos. Imtuvo maitinimo versija parenkama pagal kontaktorių ričių valdymo grandinės įtampą, o relių išėjimai jungiami į krypčių ir greičių kontaktorių rites arba dažnio keitiklio įėjimus.

    Paspaudus START, įjungiama MAIN relė ir pagrindinis kontaktorius KM0. Paspaudus grybo tipo STOP arba dingus radijo ryšiui, KM0 turi atsijungti ir kranas sustoti – tai EN 60204-32 reikalavimas, jį patikrinkite paleidžiant sistemą. Dviejų pakopų mygtukas: 1 pakopa – lėtas greitis, 2 pakopa – greitas.

    Operatorius stovi ten, kur geriausiai matyti krovinys, o ne prie laidinio pulto. Lėtas greitis padeda tiksliai pastatyti krovinį, greitas – sutaupo laiką perkeliant.

    Kuo naudingas ES-Q606?
    Tas pats pulto tipas tinka ir 24 V, ir 400 V valdymo grandinėms – keičiasi tik imtuvo versija. Patogu, kai įmonėje yra skirtingų kranų, o operatoriams norisi vienodų pultų.

    Techninės specifikacijos

    Prekės tipas Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
    Modelis ES-Q606
    Komplektacija Siųstuvas, imtuvas
    Mygtukai 6 dviejų pakopų mygtukai; START, grybo tipo STOP
    Greičiai 2 (1 pakopa – lėtas, 2 pakopa – greitas)
    Radijo dažnis UHF 420–450 MHz (ES – 433 MHz juosta)
    Valdymo atstumas ≥100 m atviroje erdvėje; su išorine imtuvo antena – didesnis
    Imtuvo antena Vidinė arba išorinė
    Imtuvo maitinimas 12–24 V, 24–48 V, 24–264 V arba 110–460 V AC/DC – versija parenkama pagal valdymo grandinės įtampą
    Apsaugos klasė IP65
    Darbo temperatūra −35…+40 °C

    Pagrindinės funkcijos

    • Grybo tipo STOP – atjungia pagrindinį kontaktorių KM0 ir sustabdo visus judesius
    • START – sistema neįsijungia, kol operatorius jos sąmoningai nepaleidžia
    • Dviejų pakopų mygtukai – 1 pakopa lėtam, 2 pakopa greitam greičiui
    • 4 imtuvo maitinimo versijos – nuo 12 iki 460 V AC/DC, tinka ir žemos įtampos valdymui
    • Išorinės antenos galimybė – kai imtuvas montuojamas metalinėje spintoje
    • UHF 420–450 MHz – diapazone yra ES naudojama 433 MHz juosta

    Kuo skiriasi nuo panašių modelių?

    • ES-F23-6D – Taip pat 6 dviejų pakopų mygtukai, YDBJ F23, imtuvas 24–440 V AC/DC, iki ~100 m.
    • LCC-202 – Ta pati LCC Q serija, bet 2 mygtukai – vienai ašiai, pvz., telferiui.
    • ES-F24-8D – 8 dviejų pakopų mygtukai – papildoma pora dar vienai funkcijai, 433 MHz.

    Kur naudojamas?

    • Tiltiniai kranai gamybos cechuose
    • Mostiniai ir konsoliniai kranai darbo vietose
    • Portaliniai kranai sandėliuose ir metalo aikštelėse
    • Elektriniai telferiai ir gervės
    • Krovinių vežimėliai ir pervažos
    • Senų laidinių pultų keitimas radijo valdymu

    Naudojimas pagal poreikį

    Elektromontuotojui
    Aiški logika: relė → kontaktoriaus ritė, STOP → KM0. Esama krano schema lieka, keičiamas tik valdymo pultas.
    Gamybos įmonei
    Operatorius dirba iš saugios vietos ir mato krovinį – mažiau smūgių ir prastovų.
    Statybų / sandėlio aikštelei
    IP65 korpusas ir valdymas ≥100 m – tinka lauko ir nešildomoms patalpoms.

    Praktinis panaudojimas

    Jeigu tiltinio krano valdymo grandinė yra 24 V AC, o imtuvas montuojamas uždaroje metalinėje spintoje, tada ES-Q606 užsakomas su 24–48 V imtuvu ir išorine antena, o 6 mygtukai jungiami į kėlimo, tilto ir vežimėlio greičių kontaktorius ar keitiklius.

    Pliusai

    • Dviejų pakopų mygtukai – tikslus pastatymas ir greitas perkėlimas
    • START ir grybo STOP – aiški paleidimo ir stabdymo logika
    • Imtuvo maitinimas nuo 12 iki 460 V AC/DC – tinka ir žemos įtampos valdymui
    • Vidinė arba išorinė antena – stabilesnis ryšys iš metalinės spintos
    • IP65 korpusas

    Minusai / ribojimai

    • Darbo temperatūra iki +40 °C – karštoms zonoms (prie krosnių) netinka
    • Nėra papildomų mygtukų – dar vienai funkcijai rinkitės ES-F24-8D
    • Relės skirtos tik valdymo grandinei – kontaktoriai būtini
    • 2 greičiams reikia 2 greičių variklio arba dažnio keitiklio

    Saugos ir montavimo pastabos

    • Imtuvo relės jungia tik kontaktorių rites – variklio srovė eina per kontaktorius, ne per pultą.
    • STOP / MAIN relę junkite į pagrindinio kontaktoriaus KM0 grandinę: STOP ir ryšio praradimas turi sustabdyti kraną (EN 60204-32).
    • Galinius jungiklius (SQ) ir priešingų krypčių NC blokavimą palikite valdymo grandinėje – pultas jų nepakeičia.
    • Imtuvo maitinimo įtampa turi sutapti su valdymo grandinės įtampa.
    • Antros pakopos reles junkite į greito greičio kontaktorius arba dažnio keitiklio greičių įėjimus.
    • Montuodami ar remontuodami atjunkite įvadinį jungiklį ir jį užrakinkite (LOTO).

    Greitas pasirinkimo gidas

    6 mygtukai
    2 greičiai
    UHF 420–450 MHz
    12–460 V AC/DC

    Patikrinkite prieš užsakant:

    • Užsakydami nurodykite valdymo grandinės įtampą – parenkama viena iš 4 imtuvo versijų.
    • Užsakydami nurodykite šalį – ES rinkai naudojama 433 MHz juosta; patikrinkite, ar dažnis leidžiamas jūsų šalyje.
    • Ar imtuvas bus metalinėje spintoje – tada rinkitės išorinę anteną.

    DUK

    Ar imtuvas gali tiesiogiai jungti variklį?
    Ne. Imtuvo relės skirtos valdymo grandinei: jos junginėja kontaktorių rites, o variklio srovę perduoda kontaktoriai.
    Kokią imtuvo versiją pasirinkti?
    Pagal kontaktorių ričių grandinės įtampą: 12–24 V, 24–48 V, 24–264 V arba 110–460 V AC/DC.
    Kokiu dažniu veikia pultas?
    UHF 420–450 MHz diapazone; ES rinkai naudojama 433 MHz juosta. Prieš naudojimą patikrinkite, ar dažnis leidžiamas jūsų šalyje.
    Kas nutinka, jei dingsta radijo ryšys?
    Pagal EN 60204-32 kranas turi sustoti: STOP/MAIN relė atjungia pagrindinį kontaktorių KM0. Tai būtina patikrinti paleidžiant sistemą.
    Kaip veikia du greičiai?
    Mygtukas turi dvi pakopas: paspaudus lengvai – lėtas greitis, iki galo – greitas. Reikia 2 greičių variklio arba dažnio keitiklio.
    Kada reikalinga išorinė antena?
    Kai imtuvas montuojamas metalinėje spintoje ar už metalinių konstrukcijų – išorinė antena padeda išlaikyti valdymo atstumą.

    ES-Q606 – 6 mygtukai, 2 greičiai

    Dviejų greičių pultas trijų ašių kranui su plačiu imtuvo maitinimo pasirinkimu. Užsakydami nurodykite valdymo grandinės įtampą ir antenos tipą.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
