Belaidis kranų valdymo pultas | 2 siųstuvai + imtuvas | 2 mygtukai + START/STOP | 1 greitis | 315 MHz | 100–240 V AC | ES-E1738-315B

Kodas: ES-E1738-315B

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 38.12 € su PVM
( 31.50 € be PVM )

Į krepšelį

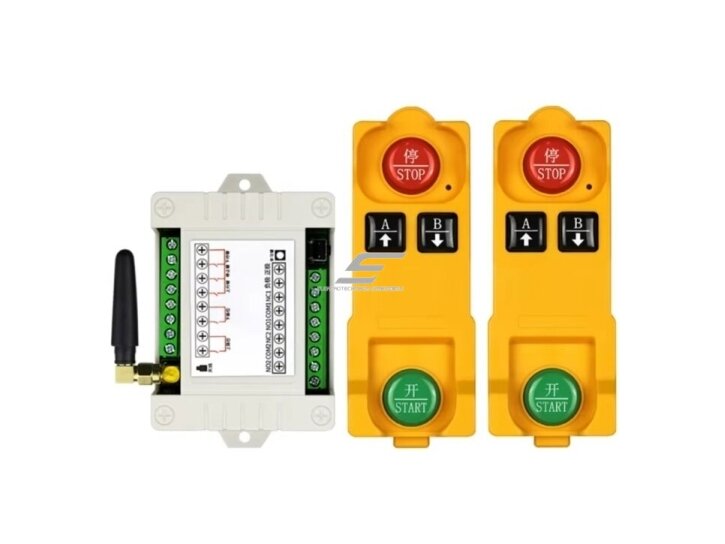

Komplektas iš 2 siųstuvų (▲, ▼, START, STOP) ir modulinio 315 MHz imtuvo 100–240 V AC. Imtuvas be korpuso – montuojamas į IP dėžutę; tinka vienos ašies mechanizmams, valdomiems iš dviejų vietų.

Prekės aprašymas

Radijo valdymo komplektas su 2 siųstuvais ir moduliniu 315 MHz imtuvu

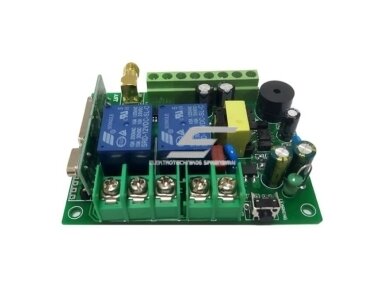

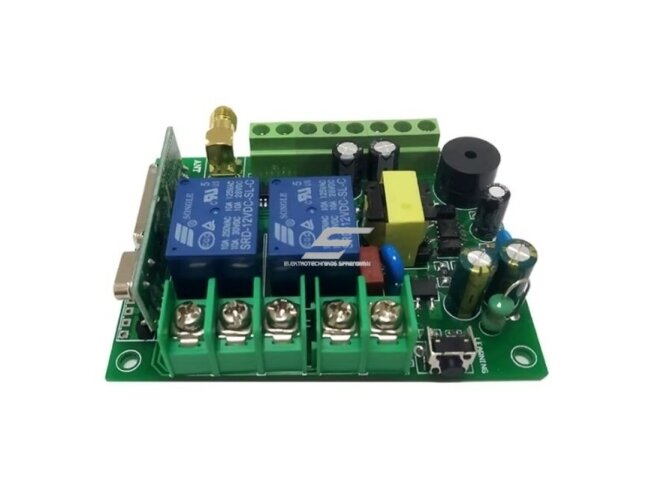

ES-E1738-315B – du siųstuvai ir vienas modulinis imtuvas paprastam vienos ašies mechanizmui, pvz., keltuvui ar vartams. Kiekvienas siųstuvas turi mygtukus ▲, ▼, START ir STOP. Komanda radiju perduodama imtuvui, jo relė sujungia kanalą ir įjungia kontaktoriaus ritę – variklį jungia kontaktorius.

Pagrindinė mintis:
Du siųstuvai leidžia valdyti tą patį mechanizmą iš dviejų vietų, pvz., iš apačios ir nuo aikštelės viršaus, arba turėti atsarginį pultą. Imtuvas be korpuso, todėl montuojamas į IP dėžutę ar esamą skydelį.

Siųstuvai
2 vnt.

Mygtukai
▲▼ + START/STOP

Radijas
315 MHz

Imtuvas
100–240 V AC

Veikimo principas

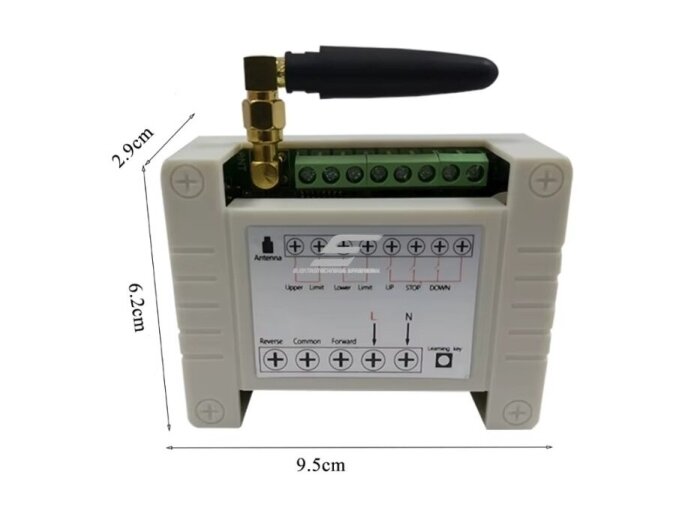

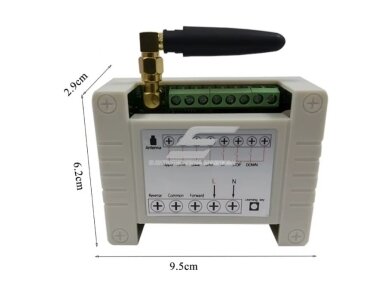

Imtuvą (95×62×29 mm) sumontuokite į IP dėžutę ar skydelį, anteną išveskite iš metalinio korpuso. Maitinimą 100–240 V AC imkite iš valdymo grandinės, relių kontaktus junkite į kontaktorių ričių grandines – po vieną kanalą kryptims ▲ ir ▼.

START paruošia sistemą darbui, STOP ją išjungia. STOP kanalą junkite taip, kad jis atjungtų pagrindinį kontaktorių KM0. Prieš paleidimą patikrinkite su abiem siųstuvais, kad praradus ryšį ar išsikrovus baterijai mechanizmas sustoja.

Operatorius valdo kėlimą ar judėjimą viena ašimi iš patogios vietos, o antrasis siųstuvas lieka kitoje darbo zonoje arba kaip atsarginis.

Kuo naudingas ES-E1738-315B?
Vienas imtuvas ir du siųstuvai – nereikia antro valdymo komplekto, kai mechanizmą valdote iš dviejų vietų. Modulis įsimontuoja į esamą skydą.

Techninės specifikacijos

Prekės tipas	Belaidis valdymo komplektas su moduliniu imtuvu
Modelis	ES-E1738-315B
Komplektacija	2 siųstuvai + 1 modulinis imtuvas
Siųstuvo mygtukai	▲, ▼, START, STOP (kiekviename siųstuve)
Greičiai	1
Radijo dažnis	315 MHz
Imtuvo maitinimas	100–240 V AC
Kanalo apkrova	iki 4 A (naudoti kontaktorių ritėms)
Imtuvo jautrumas	−105 dBm
Budėjimo srovė	< 6,2 mA
Imtuvo matmenys	95×62×29 mm
Imtuvo apsauga	be IP korpuso – montuoti į IP dėžutę ar skydelį

Pagrindinės funkcijos

2 siųstuvai vienam imtuvui – valdymas iš dviejų vietų arba atsarginis pultas
Mygtukai ▲ ir ▼ – viena ašis: kėlimas, vartai, sklendė
Atskiri START ir STOP – sistema neaktyvi, kol operatorius jos neįjungia
Maitinimas 100–240 V AC – jungiamas tiesiai prie 230 V AC valdymo grandinės
Kompaktiškas modulis 95×62×29 mm – telpa į nedidelę dėžutę

Kuo skiriasi nuo panašių modelių?

AK-C211008 – 433 MHz, 1 siųstuvas su 4 krypčių mygtukais, kanalo apkrova iki 10 A
ES-ML-K2 – 868 MHz, 1 siųstuvas, imtuvas IP66 korpuse, 230 V AC
F21-2S-b3ce – taip pat 2 siųstuvai, bet imtuvas IP66 korpuse, 6 kanalai, iki 100 m

Kur naudojamas?

Medžiagų ir krovinių keltuvai su valdymu iš apačios ir viršaus
Vartai ir užtvaros, valdomi iš dviejų postų
Nedidelės elektrinės gervės
Sklendės ir pakeliamos platformos
Pagalbiniai mechanizmai, kur reikia atsarginio pulto

Naudojimas pagal poreikį

Elektromontuotojui
vienas imtuvas aptarnauja du postus – mažiau laidų ir mygtukinių dėžučių

Gamybos įmonei
antrasis siųstuvas – atsarginis, darbas nesustoja dėl pamesto pulto

Statybų / sandėlio aikštelei
keltuvą galima valdyti ir nuo žemės, ir iš aukšto

Praktinis panaudojimas

Jeigu statybinis keltuvas kelia medžiagas į antrą aukštą, tada vienas siųstuvas lieka apačioje, kitas – viršuje. Imtuvą montuojate į IP dėžutę prie keltuvo skydo, kanalus ▲ ir ▼ jungiate į kontaktorių rites per galinius jungiklius, STOP – į KM0 grandinę.

Pliusai

2 siųstuvai komplekte
Atskiri START ir STOP mygtukai
Maitinimas 100–240 V AC be papildomo šaltinio
Kompaktiškas modulis esamam skydui

Minusai / ribojimai

315 MHz – ES nėra standartinė SRD juosta; 433 MHz alternatyva – AK-C211008, 868 MHz – ES-ML-K2
Imtuvas be korpuso – būtina IP dėžutė
Kanalo apkrova iki 4 A – tik kontaktorių ritėms
Tik viena ašis ir 1 greitis; valdymo atstumas nenurodytas

Saugos ir montavimo pastabos

Imtuvo relės jungia tik kontaktorių rites (iki 4 A) – variklio srovės per jas neleiskite.
Imtuvą montuokite į IP dėžutę ar skydelį; atvira plokštė negali likti drėgmei ir dulkėms.
STOP kanalą junkite į pagrindinio kontaktoriaus KM0 grandinę; ryšio praradimas turi sustabdyti mechanizmą (EN 60204-32) – patikrinkite su abiem siųstuvais.
Organizuokite darbą taip, kad vienu metu mechanizmą valdytų tik vienas operatorius.
Galiniai jungikliai (SQ) ir krypčių ▲/▼ NC blokavimas lieka grandinėje.
Prieš montavimą ar remontą – LOTO ant įvadinio jungiklio.

Greitas pasirinkimo gidas

2 siųstuvai

▲▼ + START/STOP

315 MHz

100–240 V AC

Patikrinkite prieš užsakant:

Ar kontaktorių ričių įtampa atitinka imtuvo maitinimą 100–240 V AC?
315 MHz: patikrinkite, ar dažnis leidžiamas jūsų šalyje.
Ar užtenka vienos ašies (▲/▼) ir vieno greičio?

DUK

Kiek siųstuvų komplekte?
Du. Abu valdo tą patį imtuvą, kiekvienas turi mygtukus ▲, ▼, START ir STOP.

Ar galima dirbti abiem siųstuvais vienu metu?
Nerekomenduojame. Organizuokite darbą taip, kad mechanizmą valdytų vienas operatorius, o antrasis siųstuvas būtų kitame poste ar atsarginis.

Ar 315 MHz galima naudoti Lietuvoje?
315 MHz ES nėra standartinė SRD juosta. Prieš naudojimą patikrinkite, ar dažnis leidžiamas jūsų šalyje; kitaip rinkitės 433 ar 868 MHz pultą.

Ar imtuvą galima montuoti be dėžutės?
Ne. Imtuvas neturi apsauginio korpuso – montuokite jį į IP dėžutę ar skydelį.

Ar galima jungti variklį tiesiai prie relių?
Ne. Kanalo apkrova iki 4 A – relės skirtos kontaktorių ritėms, variklį jungia kontaktorius.

Kokiu atstumu veikia?
Atstumas nenurodytas. Jis priklauso nuo antenos vietos ir aplinkos – patikrinkite vietoje prieš įrengdami.

ES-E1738-315B – vienas mechanizmas, du valdymo postai

2 siųstuvai su ▲▼ + START/STOP ir modulinis 315 MHz imtuvas paprastiems vienos ašies mechanizmams. Imtuvą montuokite į IP dėžutę ir patikrinkite, ar 315 MHz leidžiamas jūsų šalyje.
