Belaidis kranų valdymo pultas | 2 mygtukai + START, magnetinis raktas | 1 greitis | 24–440 V AC/DC | IP65 | EL-F21-2S-TX

Kodas: EL-F21-2S-TX

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 93.17 € su PVM
( 77.00 € be PVM )

Į krepšelį

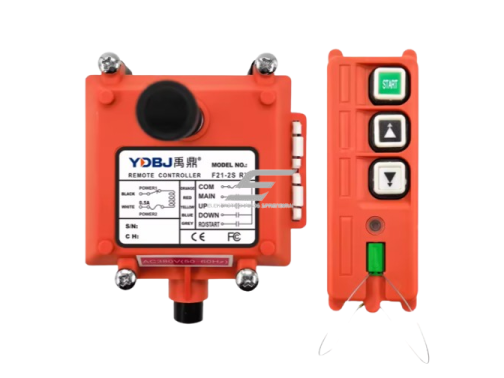

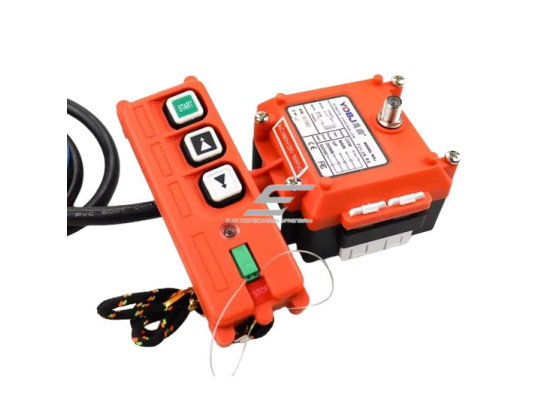

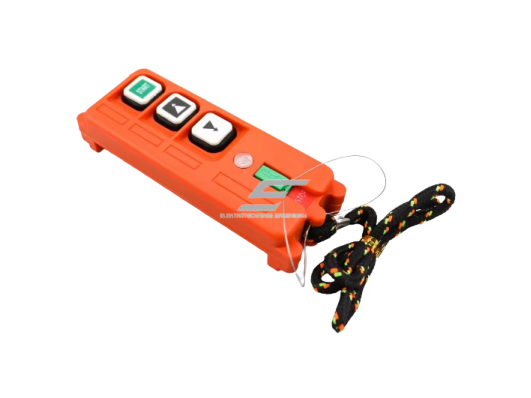

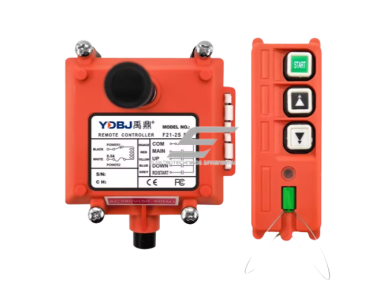

Kompaktiškas 1 ašies radijo pultas: ▲, ▼, START ir magnetinis saugos raktas 130×45 mm siųstuve. Imtuvas 24–440 V AC/DC, IP65 – telferio kėlimui ar gervei be vežimėlio.

Prekės aprašymas

Belaidis pultas telferiui EL-F21-2S-TX – ▲ / ▼ + START, imtuvas 24–440 V AC/DC

EL-F21-2S-TX – paprasčiausias radijo pultas vienai judesio ašiai: kėlimui ir nuleidimui. Siųstuvo komanda radiju pasiekia imtuvą, o jo relės įjungia kėlimo arba nuleidimo kontaktoriaus ritę.

Pagrindinė mintis:
Kai mechanizmas turi tik vieną judesį, 6 ar 10 mygtukų pultas nereikalingas. Trys mygtukai ir magnetinis saugos raktas – mažiau klaidų, mažesnis siųstuvas, o universalus imtuvas tinka bet kuriai 24–440 V AC/DC valdymo grandinei.

Mygtukai
▲ + ▼ + START

Greičiai
1

Atstumas
iki ~100 m

Imtuvas
24–440 V AC/DC

Veikimo principas

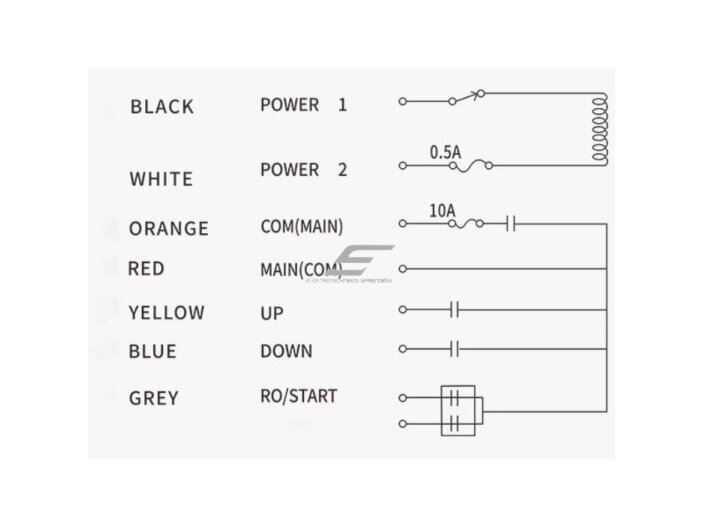

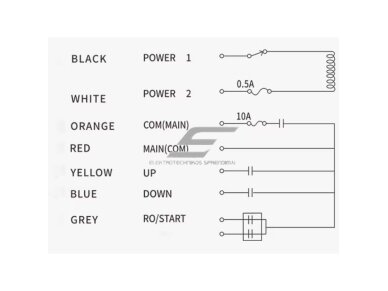

IP65 imtuvas tvirtinamas prie telferio ar gervės ir maitinamas valdymo grandinės įtampa (24–440 V AC/DC). Dvi krypčių relės jungiamos į kėlimo ir nuleidimo kontaktorių ričių grandines, MAIN relė – į KM0 grandinę.

START įjungia MAIN relę. Kol laikomas ▲ arba ▼, įjungta atitinkama relė. Nuėmus magnetinį raktą siųstuvas išjungiamas, o praradus ryšį imtuvas turi atjungti MAIN relę. Siųstuvas stebi baterijos įtampą ir išsijungia jai nukritus.

Operatorius kelia krovinį stovėdamas ten, kur geriausiai matosi kabliukas, o ne prie laido. Raktas leidžia greitai išjungti pultą ir apsaugo nuo pašalinių naudojimo.

Kuo naudingas EL-F21-2S-TX?
Mažiausias šios serijos pultas vienai ašiai su universaliu imtuvu ir IP65. Tinka pakeisti 2 mygtukų laidinį pultą ar valdyti gervę iš atstumo.

Techninės specifikacijos

Prekės tipas	Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
Modelis	EL-F21-2S-TX
Komplektacija	1 siųstuvas + 1 imtuvas
Mygtukai	▲, ▼ + START
Avarinis išjungimas	magnetinis saugos raktas
Greičiai	1 (vieno greičio mygtukai)
Valdymo atstumas	iki ~100 m atviroje erdvėje
Imtuvo maitinimas	24–440 V AC/DC
Imtuvo jautrumas	−110 dBm
Siųstuvo galia	≤10 dBm
Siųstuvo maitinimas	baterija, įtampos kontrolė su automatiniu išjungimu
Siųstuvo korpusas	sustiprintas ABS
Apsaugos klasė	imtuvas IP65
Siųstuvo matmenys	130×45 mm

Pagrindinės funkcijos

▲ / ▼ mygtukai – kėlimas ir nuleidimas
START – pagrindinis kontaktorius įjungiamas sąmoningu veiksmu
Magnetinis saugos raktas – greitas siųstuvo išjungimas, apsauga nuo pašalinių
Baterijos kontrolė – siųstuvas išsijungia nukritus įtampai
Imtuvas 24–440 V AC/DC, IP65 – montuojamas ant mechanizmo
130×45 mm siųstuvas – telpa kišenėje

Kuo skiriasi nuo panašių modelių?

ES-F21-2S+ – Taip pat 2 krypčių mygtukai, bet su grybo tipo STOP mygtuku.
ES-ML-K2 – 2 mygtukai, 868 MHz, imtuvas 230 V AC, IP66 – kai valdymo grandinė 230 V AC.
LCC-202 – 2 dviejų pakopų mygtukai – 2 greičių kėlimui.
ES-F21-E1-TX – 6 krypčių mygtukai + START/STOP – 3 ašių kranui.

Kur naudojamas?

Elektriniai telferiai be vežimėlio
Statybinės gervės
Krovininiai keltuvai sandėliuose ir ūkiuose
Mažos kėlimo sijos dirbtuvėse
Laidinio 2 mygtukų pulto pakeitimas

Naudojimas pagal poreikį

Elektromontuotojui
Tik dvi krypčių relės ir MAIN – jungimas greitas, universalus imtuvas tinka 24 V, 230 V ar 400 V ritėms.

Gamybos įmonei
Kėlimas iš patogios vietos be pulto kabelio, raktas riboja naudojimą tik apmokytiems darbuotojams.

Statybų / sandėlio aikštelei
Gervė ar keltuvas valdomi iki ~100 m atviroje erdvėje, IP65 imtuvas pakelia lauko sąlygas.

Praktinis panaudojimas

Jeigu statybos aikštelėje gervė su 230 V AC kontaktoriais valdoma laidiniu pultu, tada imtuvas maitinamas 230 V AC, ▲ ir ▼ relės jungiamos į kėlimo ir nuleidimo ričių grandines su NC blokavimu, MAIN relė – į KM0. Viršutinis galinis jungiklis lieka grandinėje.

Pliusai

Tik būtini mygtukai – mažiau klaidų
Magnetinis saugos raktas
Baterijos įtampos kontrolė
Universalus imtuvas 24–440 V AC/DC, IP65
Kompaktiškas 130×45 mm siųstuvas

Minusai / ribojimai

Tik viena ašis – tiltui ir vežimėliui rinkitės ES-F21-E1-TX.
Nėra grybo tipo STOP mygtuko – jei jo reikalaujama, rinkitės ES-F21-2S+.
1 greitis – 2 greičių kėlimui LCC-202 su 2 greičių varikliu ar dažnio keitikliu.

Saugos ir montavimo pastabos

Imtuvo relės jungia kontaktorių rites, ne variklį tiesiogiai – relių kontaktai skirti tik valdymo grandinei.
Imtuvo maitinimo įtampa turi sutapti su valdymo grandinės (ričių) įtampa; diapazonas – 24–440 V AC/DC.
STOP / MAIN relė jungiama taip, kad atjungtų pagrindinį kontaktorių KM0. Praradus ryšį kranas turi sustoti (EN 60204-32) – patikrinkite paleidžiant.
Galiniai jungikliai (SQ) ir priešingų krypčių NC blokavimas lieka grandinėje – radijo pultas jų nepakeičia.
Remontuojant kraną – LOTO ant įvadinio jungiklio. STOP mygtukas nėra įrenginio atjungimas nuo tinklo.
Paleidžiant patikrinkite, kad nuėmus magnetinį raktą ar išjungus siųstuvą imtuvas atjungia MAIN relę ir judesys sustoja.

Greitas pasirinkimo gidas

▲ / ▼ + START

Magnetinis raktas

24–440 V AC/DC

IP65 imtuvas

Patikrinkite prieš užsakant:

Kontaktorių ritių įtampa patenka į 24–440 V AC/DC ir sutampa su imtuvo maitinimu.
Komplekto radijo dažnis (ES SRD juostos – 433 / 868 MHz) – patikrinkite, ar dažnis leidžiamas jūsų šalyje.
Ar mechanizmui pakanka 1 ašies ir 1 greičio, ir ar priimtinas raktas vietoj grybo tipo STOP.

DUK

Ar imtuvą galima jungti tiesiai prie variklio?
Ne. Imtuvo relės skirtos kontaktorių ritėms valdyti, o variklį jungia kontaktoriai – taip pat, kaip su laidiniu pultu.

Kas nutinka praradus radijo ryšį?
Imtuvas turi atjungti MAIN relę ir pagrindinį kontaktorių – kranas sustoja (EN 60204-32). Paleidžiant patikrinkite: išjunkite siųstuvą judesio metu.

Kokią valdymo įtampą galima naudoti?
Imtuvas maitinamas 24–440 V AC/DC, todėl tinka 24 V, 48 V, 110 V, 230 V ar 400 V valdymo grandinėms. Imtuvo maitinimas turi sutapti su ričių įtampa.

Kaip veikia magnetinis raktas?
Raktas uždedamas siųstuvo apačioje; jį nuėmus siųstuvas išjungiamas. Taip greitai sustabdomas darbas ir pultu negali naudotis pašaliniai.

Ar galima valdyti kraną su vežimėliu?
Ne – pultas turi tik ▲ ir ▼. 3 ašių kranui reikia ES-F21-E1-TX ar F21-E1B-TX.

Kas nutinka išsikrovus baterijai?
Siųstuvas stebi baterijos įtampą ir išsijungia jai nukritus; imtuvas praradęs signalą turi atjungti MAIN relę.

EL-F21-2S-TX – 1 ašies radijo pultas su magnetiniu raktu

▲, ▼ ir START kompaktiškame siųstuve, magnetinis saugos raktas ir IP65 imtuvas 24–440 V AC/DC. Telferio kėlimui ar gervei be sudėtingos schemos.
