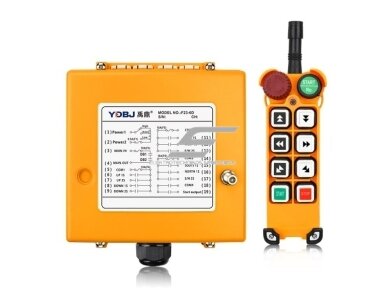

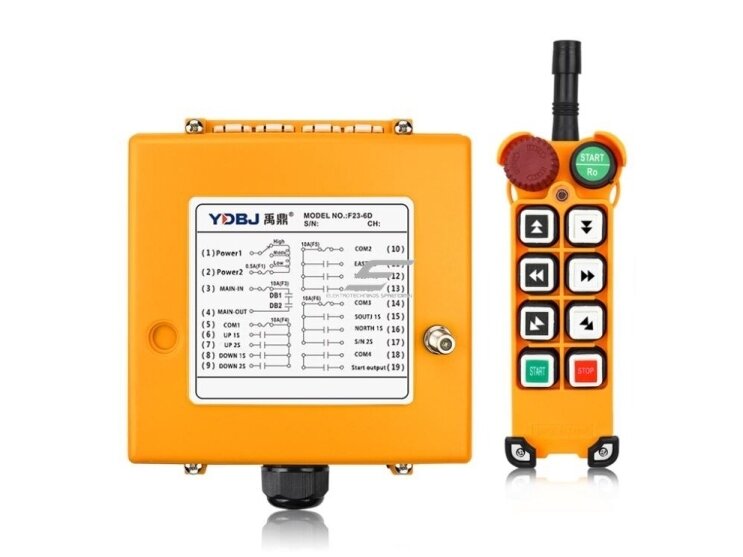

    Belaidis kranų valdymo pultas | 6 mygtukai + START/STOP | 2 greičiai | 315/433 MHz | 24–440 V AC/DC | IP65 | ES-F23-6D

    Kodas: ES-F23-6D
    Pasiteirauti apie prekę
    Kaina 336.72 € su PVM
    ( 278.28 € be PVM )

    Kompaktiškas 6 dviejų pakopų mygtukų radijo pultas trims krano ašims su dviem greičiais. Imtuvas 24–440 V AC/DC – versija pagal valdymo grandinės įtampą, iki ~100 m.

  • Prekės aprašymas

    Belaidis kranų valdymo pultas ES-F23-6D – 6 mygtukai, 2 greičiai

    ES-F23-6D – radijo pultas krano valdymui iš saugaus atstumo. Paspaudus mygtuką, siųstuvas perduoda koduotą komandą, imtuvo relės įjungia atitinkamų kontaktorių rites, o variklius junginėja kontaktoriai. Valdymo atstumas – iki ~100 m atviroje erdvėje.

    Pagrindinė mintis:
    6 dviejų pakopų mygtukai – tiek, kiek reikia standartiniam tiltiniam kranui: kėlimas, tiltas ir vežimėlis, kiekvienas su lėtu ir greitu greičiu. Mažiau mygtukų – mažiau klaidų, o siųstuvas trumpesnis nei 8 mygtukų ES-F24-8D.
    Mygtukai
    6 + START/STOP
    Greičiai
    2
    Radijas
    315/433 MHz, iki ~100 m
    Imtuvas
    24–440 V AC/DC

    Veikimo principas

    Imtuvas montuojamas krano valdymo spintoje arba šalia jos. Imtuvo maitinimo versija parenkama pagal kontaktorių ričių valdymo grandinės įtampą, o relių išėjimai jungiami į krypčių ir greičių kontaktorių rites arba dažnio keitiklio įėjimus.

    Paspaudus START, įjungiama MAIN relė ir pagrindinis kontaktorius KM0. Paspaudus grybo tipo STOP arba dingus radijo ryšiui, KM0 turi atsijungti ir kranas sustoti – tai EN 60204-32 reikalavimas, jį patikrinkite paleidžiant sistemą. Dviejų pakopų mygtukas: 1 pakopa – lėtas greitis, 2 pakopa – greitas.

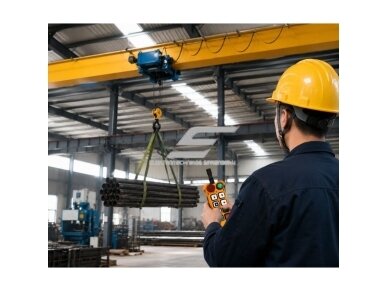

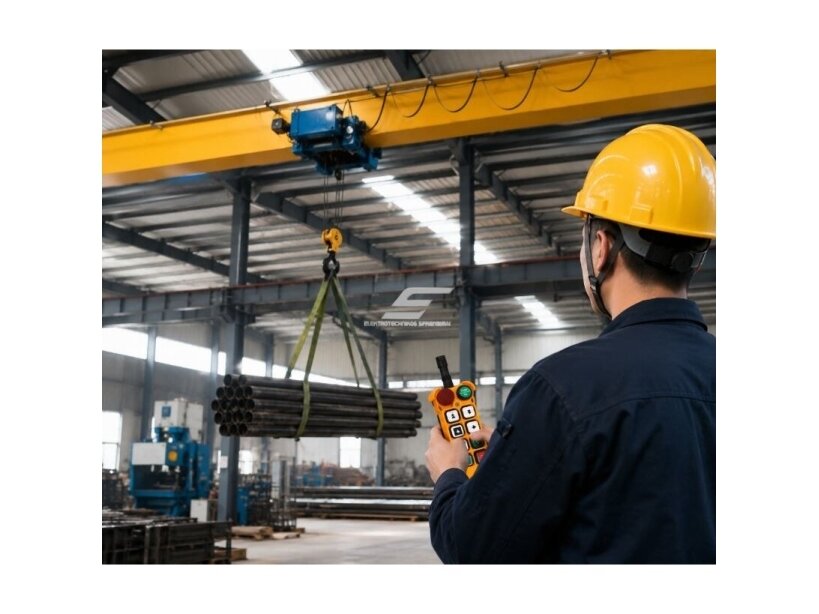

    Operatorius stovi ten, kur geriausiai matyti krovinys, o ne prie laidinio pulto. Lėtas greitis padeda tiksliai pastatyti krovinį, greitas – sutaupo laiką perkeliant.

    Kuo naudingas ES-F23-6D?
    Paprastas kelias į dviejų greičių radijo valdymą standartiniam kranui. Imtuvas parenkamas pagal esamą valdymo įtampą, todėl krano schemos perdaryti nereikia.

    Techninės specifikacijos

    Prekės tipas Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
    Modelis ES-F23-6D
    Komplektacija Siųstuvas, imtuvas

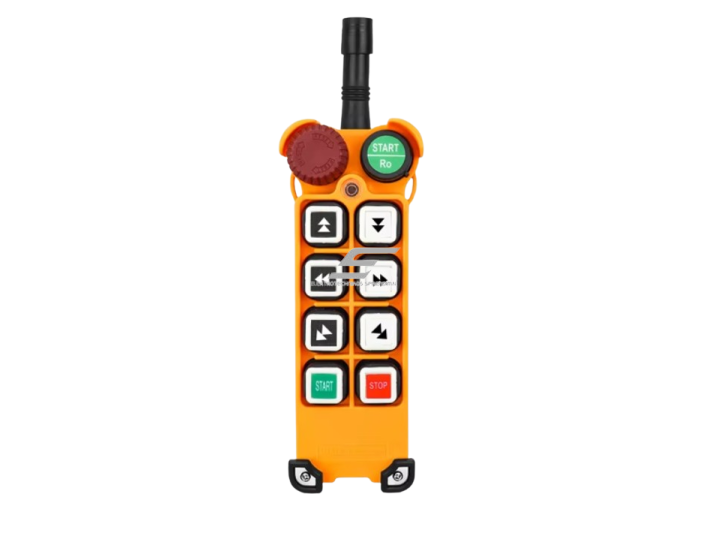

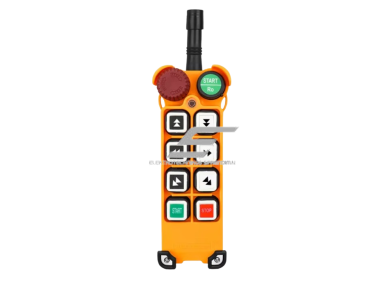

    Mygtukai 6 dviejų pakopų mygtukai; START, grybo tipo STOP
    Greičiai 2 (1 pakopa – lėtas, 2 pakopa – greitas)
    Radijo dažnis 433 MHz (ES) arba 315 MHz – versija pagal užsakymą
    Valdymo atstumas iki ~100 m atviroje erdvėje
    Imtuvo jautris −110 dBm
    Siųstuvo galia ≤10 dBm
    Imtuvo maitinimas 24–440 V AC/DC, 50–60 Hz – versija parenkama pagal valdymo grandinės įtampą
    Siųstuvo maitinimas 2 × AA
    Korpusas ABS plastikas
    Apsaugos klasė IP65

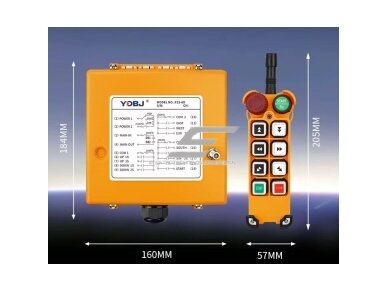

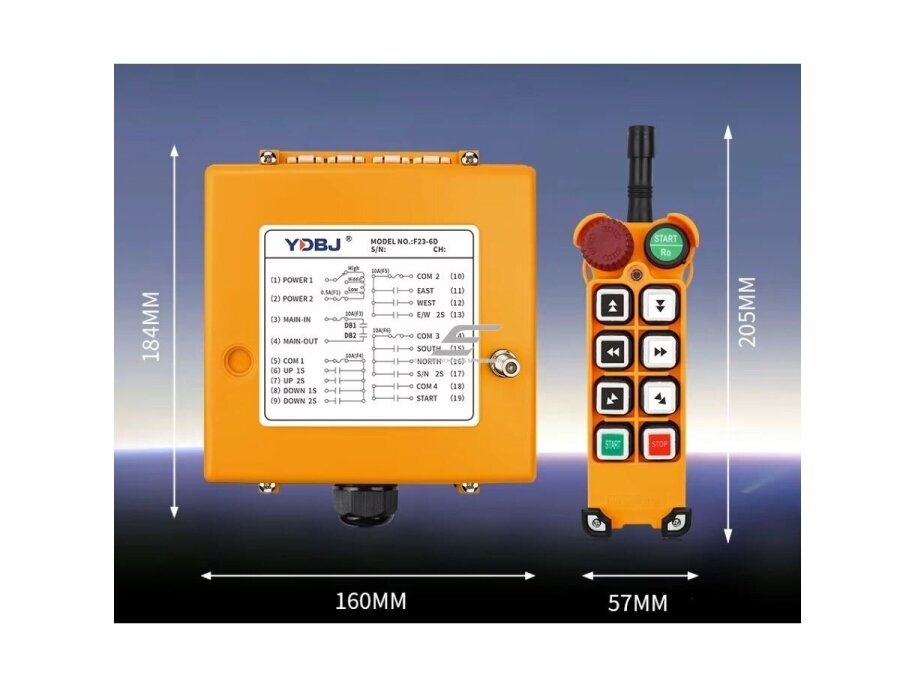

    Siųstuvo matmenys 202 × 47 mm
    Imtuvo matmenys 188 × 165 mm
    Atitiktis CE

    Pagrindinės funkcijos

    • Grybo tipo STOP – atjungia pagrindinį kontaktorių KM0 ir sustabdo visus judesius
    • START – sistema neįsijungia, kol operatorius jos sąmoningai nepaleidžia
    • Dviejų pakopų mygtukai – 1 pakopa lėtam, 2 pakopa greitam greičiui
    • 6 mygtukai – trys ašys: kėlimas, tiltas, vežimėlis
    • 433 MHz versija – ES SRD juosta, imtuvo jautris −110 dBm
    • Imtuvas 24–440 V AC/DC – versija parenkama pagal esamą valdymo grandinę

    Kuo skiriasi nuo panašių modelių?

    • ES-F24-8D – 8 dviejų pakopų mygtukai – papildoma pora „1 / 2“ dar vienai funkcijai, 433 MHz.
    • ES-Q606 – Taip pat 6 dviejų pakopų mygtukai, LCC Q serija, imtuvo versijos 12–460 V AC/DC.
    • ES-24-8D – 8 dviejų pakopų mygtukai, imtuvas 110/220 V AC.

    Kur naudojamas?

    • Tiltiniai kranai gamybos cechuose
    • Mostiniai ir konsoliniai kranai darbo vietose
    • Portaliniai kranai sandėliuose ir metalo aikštelėse
    • Elektriniai telferiai ir gervės
    • Krovinių vežimėliai ir pervažos
    • Senų laidinių pultų keitimas radijo valdymu

    Naudojimas pagal poreikį

    Elektromontuotojui
    Aiški logika: relė → kontaktoriaus ritė, STOP → KM0. Esama krano schema lieka, keičiamas tik valdymo pultas.
    Gamybos įmonei
    Operatorius dirba iš saugios vietos ir mato krovinį – mažiau smūgių ir prastovų.
    Statybų / sandėlio aikštelei
    IP65 korpusas ir valdymas iki ~100 m – tinka lauko ir nešildomoms patalpoms.

    Praktinis panaudojimas

    Jeigu ceche yra tiltinis kranas su 2 greičių kėlimo varikliu, dažnio keitikliais tiltui bei vežimėliui ir 230 V AC valdymo grandine, tada ES-F23-6D imtuvas užsakomas 230 V AC grandinei, o 6 mygtukai valdo visas tris ašis dviem greičiais.

    Pliusai

    • Dviejų pakopų mygtukai – tikslus pastatymas ir greitas perkėlimas
    • START ir grybo STOP – aiški paleidimo ir stabdymo logika
    • Tik 6 mygtukai – paprasta operatoriui ir greitai sujungiama
    • Imtuvas 24–440 V AC/DC – versija pagal esamą valdymo įtampą
    • IP65 – tinka cechui ir lauko aikštelei

    Minusai / ribojimai

    • 315 MHz versija ES paprastai neleidžiama – ES rinkai užsakykite 433 MHz
    • Nėra papildomų mygtukų – antrai gervei ar sukimui rinkitės ES-F24-8D
    • Relės skirtos tik valdymo grandinei – kontaktoriai būtini
    • 2 greičiams reikia 2 greičių variklio arba dažnio keitiklio

    Saugos ir montavimo pastabos

    • Imtuvo relės jungia tik kontaktorių rites – variklio srovė eina per kontaktorius, ne per pultą.
    • STOP / MAIN relę junkite į pagrindinio kontaktoriaus KM0 grandinę: STOP ir ryšio praradimas turi sustabdyti kraną (EN 60204-32).
    • Galinius jungiklius (SQ) ir priešingų krypčių NC blokavimą palikite valdymo grandinėje – pultas jų nepakeičia.
    • Imtuvo maitinimo įtampa turi sutapti su valdymo grandinės įtampa.
    • Antros pakopos reles junkite į greito greičio kontaktorius arba dažnio keitiklio greičių įėjimus.
    • Montuodami ar remontuodami atjunkite įvadinį jungiklį ir jį užrakinkite (LOTO).

    Greitas pasirinkimo gidas

    6 mygtukai
    2 greičiai
    315/433 MHz
    24–440 V AC/DC

    Patikrinkite prieš užsakant:

    • Užsakydami nurodykite valdymo grandinės įtampą – imtuvo versija parenkama pagal ją (24–440 V AC/DC).
    • Pasirinkite dažnio versiją ir patikrinkite, ar dažnis leidžiamas jūsų šalyje (ES – 433 MHz).
    • Ar užtenka trijų ašių, ar reikia papildomos funkcijų poros.

    DUK

    Ar imtuvas gali tiesiogiai jungti variklį?
    Ne. Imtuvo relės skirtos valdymo grandinei: jos junginėja kontaktorių rites, o variklio srovę perduoda kontaktoriai.
    Kokią imtuvo maitinimo įtampą pasirinkti?
    Tokią pačią kaip kontaktorių ričių grandinės įtampa. Imtuvas tiekiamas 24–440 V AC/DC ribose – versiją nurodykite užsakydami.
    Kurią dažnio versiją rinktis?
    ES rinkai – 433 MHz. 315 MHz versija skirta kitoms rinkoms; patikrinkite, ar dažnis leidžiamas jūsų šalyje.
    Kas nutinka, jei dingsta radijo ryšys?
    Pagal EN 60204-32 kranas turi sustoti: STOP/MAIN relė atjungia pagrindinį kontaktorių KM0. Tai būtina patikrinti paleidžiant sistemą.
    Kaip veikia du greičiai?
    Mygtukas turi dvi pakopas: paspaudus lengvai – lėtas greitis, iki galo – greitas. Reikia 2 greičių variklio arba dažnio keitiklio.
    Kokios baterijos naudojamos siųstuve?
    2 × AA. Atsargines baterijas laikykite šalia krano, kad pultas nesustotų pamainos viduryje.

    ES-F23-6D – 6 mygtukai, 2 greičiai

    Kompaktiškas dviejų greičių pultas standartiniam trijų ašių kranui. Užsakydami nurodykite dažnio versiją ir valdymo grandinės įtampą.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
