  • Nauja prekė   Belaidis kranų valdymo pultas | 6 mygtukai + START/STOP | 1 greitis | 868 MHz | 24–440 V AC/DC | ES-F21-E1B(H)

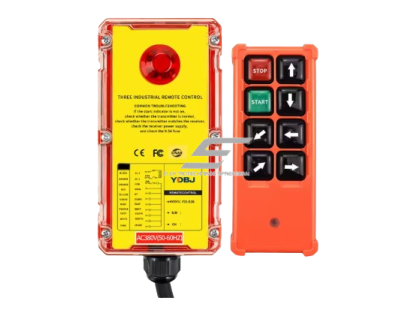

    Nauja prekė   Belaidis kranų valdymo pultas | 6 mygtukai + START/STOP | 1 greitis | 868 MHz | 24–440 V AC/DC | ES-F21-E1B(H) 1

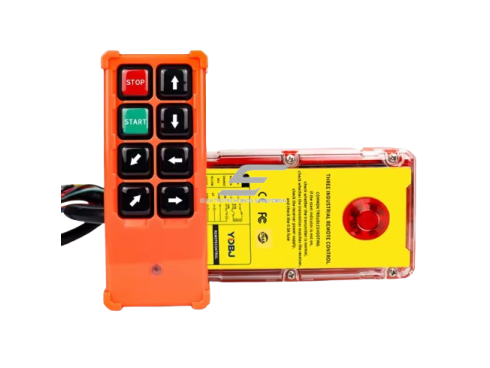

    Nauja prekė   Belaidis kranų valdymo pultas | 6 mygtukai + START/STOP | 1 greitis | 868 MHz | 24–440 V AC/DC | ES-F21-E1B(H) 2

    Belaidis kranų valdymo pultas | 6 mygtukai + START/STOP | 1 greitis | 868 MHz | 24–440 V AC/DC | ES-F21-E1B(H)

    Kodas: ES-F21-E1B(H)
    Pasiteirauti apie prekę
    Kaina 139.00 € su PVM
    ( 114.88 € be PVM )

    6 krypčių mygtukų YDBJ radijo pultas kėlimui, vežimėliui ir tiltui su START ir STOP. 868 MHz, imtuvas 24–440 V AC/DC, iki ~150 m.

  • Prekės aprašymas

    Belaidis 6 mygtukų kranų pultas ES-F21-E1B(H) – 868 MHz, 24–440 V AC/DC

    ES-F21-E1B(H) – radijo valdymo komplektas (siųstuvas + imtuvas) telferiams ir kranams, kuriems reikia valdyti tris judesius – kėlimą, vežimėlį ir tiltą. Paspaudus mygtuką siųstuvas perduoda komandą 868 MHz kanalu, imtuvo relė įjungia atitinkamo kontaktoriaus ritę, o variklį jungia jau kontaktorius.

    Pagrindinė mintis:
    Šeši krypties mygtukai valdo visus tris tiltinio krano judesius vienu kompaktišku siųstuvu, o 868 MHz radijas veikia iki ~150 m atviroje erdvėje. Imtuvo versija 24–440 V AC/DC diapazone parenkama pagal kontaktorių ričių įtampą (pvz. 24 V, 230 V ar 400 V AC).
    Mygtukai
    6 + START/STOP
    Greičiai
    1
    Radijas
    868 MHz
    Imtuvas
    24–440 V AC/DC

    Veikimo principas

    Imtuvas tvirtinamas ant krano ar telferio ir maitinamas valdymo grandinės įtampa – 24–440 V AC/DC diapazone parenkama versija turi sutapti su kontaktorių ričių įtampa. Imtuvo išėjimai jungiami į krypčių kontaktorių ričių ir pagrindinio kontaktoriaus (KM0) grandinę; galiniai jungikliai (SQ) ir priešingų krypčių NC blokavimas lieka grandinėje.

    START įjungia imtuvą ir KM0, STOP jį atjungia ir nutraukia visus judesius. Krypties mygtukai veikia tol, kol laikomi. Dingus radijo ryšiui imtuvas turi atjungti išėjimus ir sustabdyti kraną (EN 60204-32) – tai patikrinama paleidžiant.

    Operatorius stovi ten, iš kur geriausiai mato krovinį – iki ~150 m atviroje erdvėje.

    Kuo naudingas ES-F21-E1B(H)?

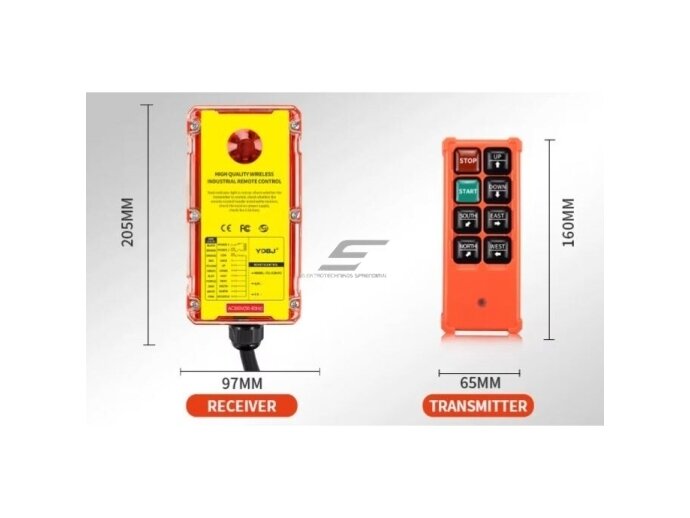

    Vienas kompaktiškas siųstuvas valdo visą tiltinį kraną, o daugiagyslio laidinio pulto kabelio nebereikia. Siųstuvas 160 × 64 mm, imtuvas 207 × 98 mm – lengvai telpa ant telferio ar krano tilto.

    Techninės specifikacijos

    Prekės tipas Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
    Modelis ES-F21-E1B(H) (YDBJ F21-E1B)
    Komplektacija 1 siųstuvas + 1 imtuvas
    Mygtukai 6 krypčių mygtukai (3 judesiai × 2 kryptys) + START, STOP
    Greičiai 1
    Radijo dažnis 868 MHz
    Valdymo atstumas iki ~150 m atviroje erdvėje
    Imtuvo maitinimas 24–440 V AC/DC – versija parenkama pagal valdymo grandinės įtampą
    Siųstuvo maitinimas baterijos
    Siųstuvo matmenys 160 × 64 mm
    Imtuvo matmenys 207 × 98 mm

    Pagrindinės funkcijos

    • 6 krypčių mygtukai – trims judesiams – kėlimui, vežimėliui ir tiltui
    • START ir STOP – įjungia ir atjungia pagrindinį kontaktorių KM0
    • 868 MHz radijas – ES SRD juosta trumpojo nuotolio valdymui
    • Imtuvas 24–440 V AC/DC – versija pagal kontaktorių ričių įtampą
    • Iki ~150 m – operatorius renkasi saugią vietą atviroje erdvėje

    Kuo skiriasi nuo panašių modelių?

    • F21-E1B-TX – 6 krypčių mygtukai, imtuvas 24–440 V AC/DC, IP65, iki 100 m
    • ES-F21-4SE – 4 krypčių mygtukai, imtuvas 12–440 V AC/DC, IP65, iki ~250 m
    • ES-ML-K6 – 6 krypčių mygtukai, 868 MHz, IP68
    • ES-F23-6D – 6 krypčių mygtukai, 2 greičiai (dviejų pakopų mygtukai), 433 MHz

    Kur naudojamas?

    • Tiltiniai kranai
    • Kabamieji kranai
    • Portaliniai kranai
    • Telferiai su vežimėliu ir judančiu tiltu
    • Laidinio 6 mygtukų pulto keitimas radijo pultu
    • Sandėlių ir gamybos cechų kėlimo įranga

    Naudojimas pagal poreikį

    Elektromontuotojui
    Valdymo schema lieka ta pati – imtuvo išėjimai jungiami vietoje laidinio pulto mygtukų į kontaktorių ričių grandinę, imtuvo versija parenkama 24–440 V AC/DC diapazone pagal ričių įtampą.
    Gamybos įmonei
    Operatorius dirba saugiu atstumu nuo krovinio, nelieka laido, kuris kliūva ir nutrūksta.
    Statybų / sandėlio aikštelei
    Rankinis siųstuvas ir nuotolis iki ~150 m atviroje erdvėje – operatorius pasirenka saugią vietą, iš kurios mato krovinį.

    Praktinis panaudojimas

    Jeigu tiltinio krano kontaktorių ritės veikia 400 V AC, tada užsakoma 400 V AC imtuvo versija, trys krypčių poros jungiamos į kėlimo, vežimėlio ir tilto kontaktorių grandines per galinius jungiklius ir NC blokavimą, STOP – į KM0. Paleidžiant patikrinama, ar STOP ir ryšio praradimas sustabdo visus judesius.

    Pliusai

    • 6 krypčių mygtukai – kėlimui, vežimėliui ir tiltui
    • 868 MHz – ES SRD juosta
    • Imtuvas 24–440 V AC/DC – versija pagal valdymo grandinę
    • Iki ~150 m atviroje erdvėje
    • Kompaktiškas siųstuvas 160 × 64 mm

    Minusai / ribojimai

    • Tik 1 greitis – 2 greičių varikliui rinkitės ES-F23-6D
    • Daugiau nei trims judesiams ar pagalbiniam keltuvui – 8–12 mygtukų F24 serija (pvz. ES-24-8S)
    • Siųstuve – įprastas STOP mygtukas; grybo STOP siųstuve turi F24 serijos pultai (pvz. ES-24-8S)
    • Relės valdo tik kontaktorių rites – variklio tiesiai prie imtuvo jungti negalima

    Saugos ir montavimo pastabos

    • Imtuvo relės jungia tik kontaktorių rites – variklio tiesiai prie imtuvo nejunkite.
    • Imtuvo maitinimo versija (24–440 V AC/DC diapazone) turi sutapti su valdymo grandinės įtampa.
    • STOP / MAIN išėjimas atjungia pagrindinį kontaktorių KM0; dingus ryšiui kranas turi sustoti (EN 60204-32) – patikrinkite paleidžiant.
    • Galiniai jungikliai (SQ) ir priešingų krypčių NC blokavimas lieka grandinėje – radijo pultas jų nepakeičia.
    • Prieš montavimą ar remontą atjunkite įvadinį jungiklį ir užrakinkite jį (LOTO).

    Greitas pasirinkimo gidas

    6 mygtukai
    868 MHz
    24–440 V AC/DC
    iki ~150 m

    Patikrinkite prieš užsakant:

    • Užsakydami nurodykite kontaktorių ričių įtampą – imtuvo versija parenkama 24–440 V AC/DC diapazone.
    • 868 MHz – ES SRD juosta; jei pultas bus naudojamas už ES ribų, patikrinkite, ar dažnis leidžiamas jūsų šalyje.
    • Suskaičiuokite reikalingus judesius: 6 mygtukai = 3 judesiai, 1 greitis; daugiau krypčių ar 2 greičiams rinkitės kitą grupės modelį.

    DUK

    Ar galima variklį jungti tiesiai prie imtuvo?
    Ne. Imtuvo relės skirtos valdymo grandinei – jos jungia kontaktorių rites, o variklį jungia kontaktoriai.
    Kokią imtuvo versiją užsakyti?
    Tokią, kokia yra kontaktorių ričių įtampa: imtuvas tiekiamas 24–440 V AC/DC diapazone, pvz. 24 V, 230 V arba 400 V AC.
    Kas nutinka dingus radijo ryšiui?
    Imtuvas atjungia išėjimus ir pagrindinis kontaktorius KM0 atkrenta – kranas sustoja. Tai būtina patikrinti paleidžiant.
    Ar yra 6 mygtukų versija su grybo STOP siųstuve?
    Šiame modelyje STOP – mygtukas siųstuve. Jei grybo STOP būtinas, rinkitės F24 serijos pultus (pvz. ES-24-8S) arba 2/4 mygtukų ES-F21-2S+ / ES-F21-4S+.
    Kokiu atstumu veikia pultas?
    Iki ~150 m atviroje erdvėje. Metalinės konstrukcijos ir sienos nuotolį trumpina.
    Ar tinka 2 greičių varikliui?
    Ne – pultas 1 greičio. Dviem greičiams su dviejų pakopų mygtukais rinkitės ES-F23-6D.

    ES-F21-E1B(H): 6 mygtukai, 868 MHz

    ES-F21-E1B(H) – 1 greičio radijo pultas kėlimui, vežimėliui ir tiltui su imtuvu 24–440 V AC/DC ir nuotoliu iki ~150 m atviroje erdvėje. Vienu siųstuvu valdomi visi trys tiltinio krano judesiai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
