    Belaidis kranų valdymo pultas | 8 mygtukai + START/STOP | 2 greičiai | 433 MHz | 24–440 V AC/DC | IP65 | ES-F24-8D

    Kodas: ES-F24-8D
    Pasiteirauti apie prekę
    Kaina 380.17 € su PVM
    ( 314.19 € be PVM )

    8 dviejų pakopų mygtukų radijo pultas trims krano ašims ir papildomai funkcijų porai. 433 MHz, iki ~100 m, imtuvas 24–440 V AC/DC – versija pagal valdymo grandinės įtampą.

  • Prekės aprašymas

    Belaidis kranų valdymo pultas ES-F24-8D – 8 mygtukai, 2 greičiai, 433 MHz

    ES-F24-8D – radijo pultas krano valdymui iš saugaus atstumo. Paspaudus mygtuką, siųstuvas perduoda koduotą komandą, imtuvo relės įjungia atitinkamų kontaktorių rites, o variklius junginėja kontaktoriai. Valdymo atstumas – iki ~100 m atviroje erdvėje.

    Pagrindinė mintis:
    8 dviejų pakopų mygtukai skirti trims krano ašims – kėlimui, tiltui ir vežimėliui – ir dar vienai papildomai porai „1 / 2“. Imtuvo versija parenkama pagal valdymo grandinės įtampą nuo 24 iki 440 V AC/DC, todėl pultas tinka daugumai esamų kranų schemų.
    Mygtukai
    8 + START/STOP
    Greičiai
    2
    Radijas
    433 MHz, iki ~100 m
    Imtuvas
    24–440 V AC/DC

    Veikimo principas

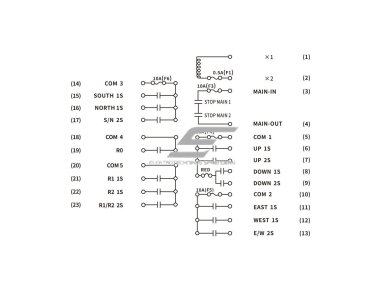

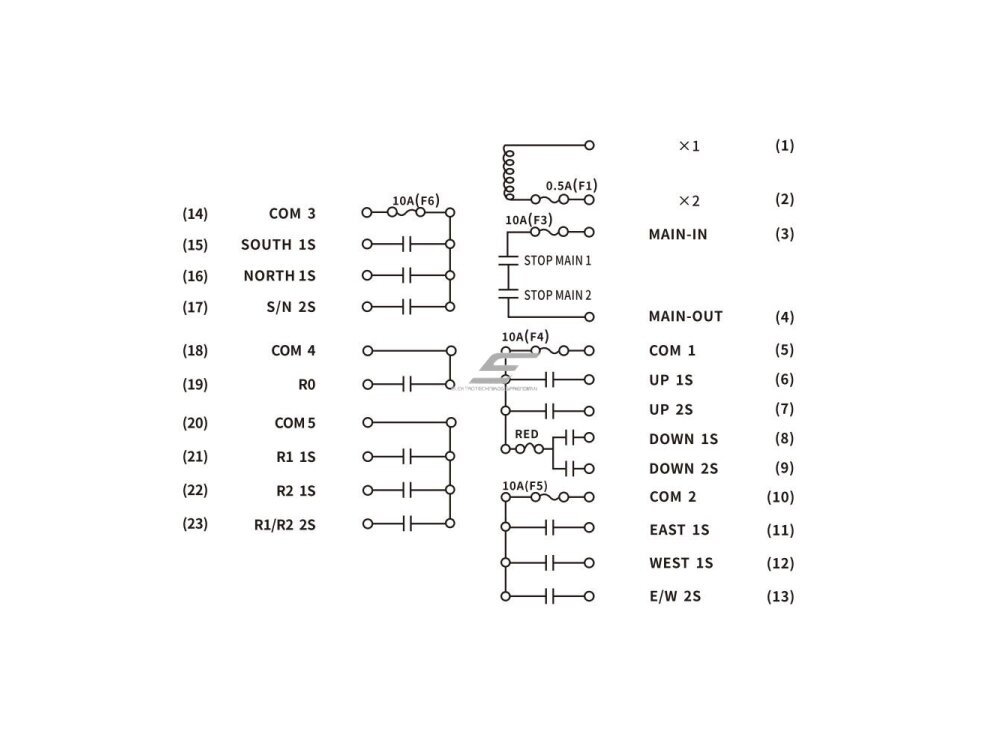

    Imtuvas montuojamas krano valdymo spintoje arba šalia jos. Imtuvo maitinimo versija parenkama pagal kontaktorių ričių valdymo grandinės įtampą, o relių išėjimai jungiami į krypčių ir greičių kontaktorių rites arba dažnio keitiklio įėjimus.

    Paspaudus START, įjungiama MAIN relė ir pagrindinis kontaktorius KM0. Paspaudus grybo tipo STOP arba dingus radijo ryšiui, KM0 turi atsijungti ir kranas sustoti – tai EN 60204-32 reikalavimas, jį patikrinkite paleidžiant sistemą. Dviejų pakopų mygtukas: 1 pakopa – lėtas greitis, 2 pakopa – greitas.

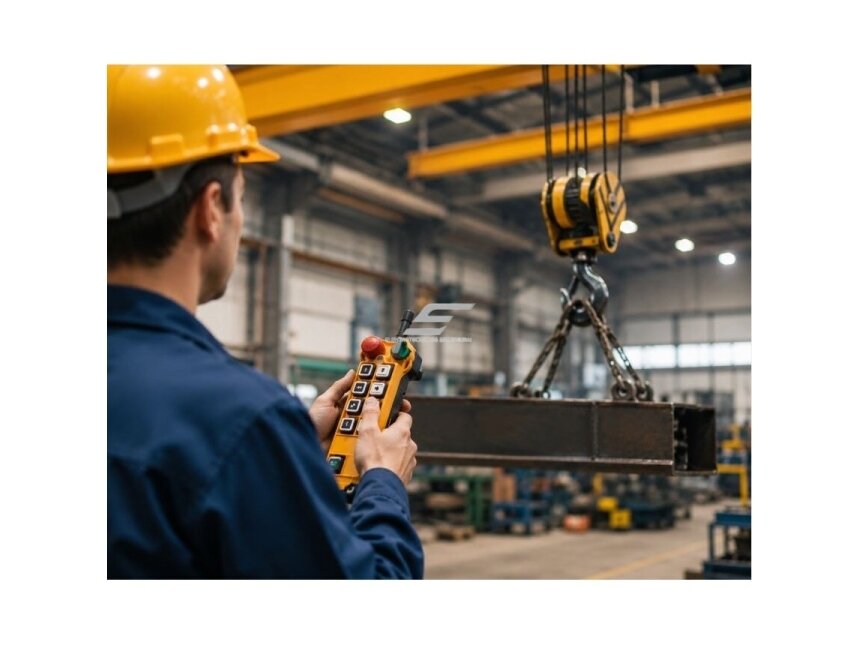

    Operatorius stovi ten, kur geriausiai matyti krovinys, o ne prie laidinio pulto. Lėtas greitis padeda tiksliai pastatyti krovinį, greitas – sutaupo laiką perkeliant.

    Kuo naudingas ES-F24-8D?
    Vienas pultas trims krano judesiams su dviem greičiais ir dar vienai funkcijai. Imtuvas parenkamas pagal esamą valdymo įtampą, todėl krano schemos perdaryti nereikia.

    Techninės specifikacijos

    Prekės tipas Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
    Modelis ES-F24-8D

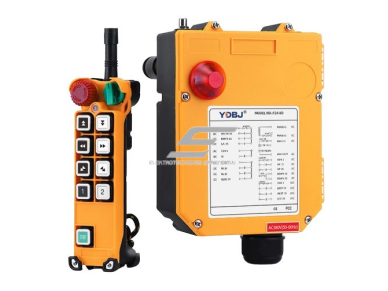

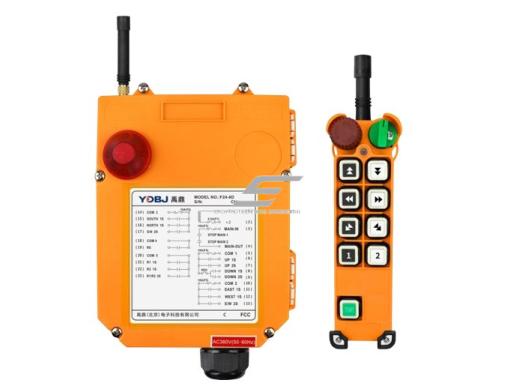

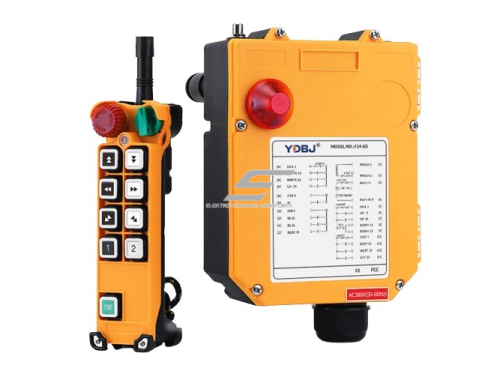

    Komplektacija Siųstuvas, imtuvas

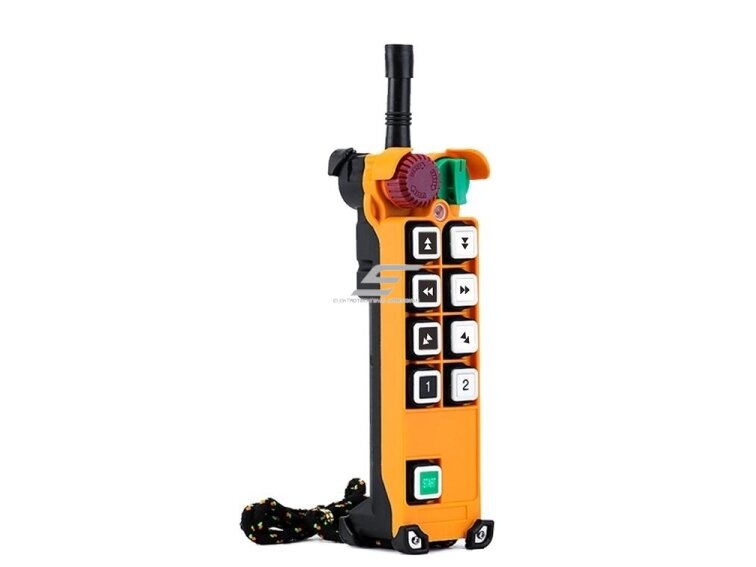

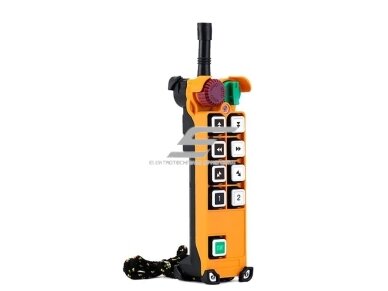

    Mygtukai 8 dviejų pakopų mygtukai: aukštyn, žemyn, rytai, vakarai, šiaurė, pietūs, 1, 2; START, grybo tipo STOP
    Greičiai 2 (1 pakopa – lėtas, 2 pakopa – greitas)
    Radijo dažnis 433 MHz
    Valdymo atstumas iki ~100 m atviroje erdvėje
    Imtuvo jautris −110 dBm
    Siųstuvo galia ≤10 dBm
    Imtuvo maitinimas 24–440 V AC/DC, 50–60 Hz – versija parenkama pagal valdymo grandinės įtampą
    Siųstuvo maitinimas 2 × AA
    Korpusas Sustiprintas ABS plastikas
    Apsaugos klasė IP65
    Siųstuvo matmenys 235 × 47 mm
    Imtuvo matmenys 323 × 155 mm
    Atitiktis CE

    Pagrindinės funkcijos

    • Grybo tipo STOP – atjungia pagrindinį kontaktorių KM0 ir sustabdo visus judesius
    • START – sistema neįsijungia, kol operatorius jos sąmoningai nepaleidžia
    • Dviejų pakopų mygtukai – 1 pakopa lėtam, 2 pakopa greitam greičiui
    • Mygtukai 1 ir 2 – papildoma pora antrai gervei, sukimui ar kitam mechanizmui
    • 433 MHz radijas – ES SRD juosta, imtuvo jautris −110 dBm
    • Imtuvas 24–440 V AC/DC – versija parenkama pagal esamą valdymo grandinę

    Kuo skiriasi nuo panašių modelių?

    • ES-24-8D – Taip pat 8 dviejų pakopų mygtukai, bet imtuvas 110/220 V AC ir kita dažnio versija.
    • ES-F23-6D – 6 dviejų pakopų mygtukai – kai užtenka trijų ašių be papildomos poros.
    • ES-24-12D – 12 dviejų pakopų mygtukų – kai reikia daugiau papildomų funkcijų.

    Kur naudojamas?

    • Tiltiniai kranai gamybos cechuose
    • Mostiniai ir konsoliniai kranai darbo vietose
    • Portaliniai kranai sandėliuose ir metalo aikštelėse
    • Elektriniai telferiai ir gervės
    • Krovinių vežimėliai ir pervažos
    • Senų laidinių pultų keitimas radijo valdymu

    Naudojimas pagal poreikį

    Elektromontuotojui
    Aiški logika: relė → kontaktoriaus ritė, STOP → KM0. Esama krano schema lieka, keičiamas tik valdymo pultas.
    Gamybos įmonei
    Operatorius dirba iš saugios vietos ir mato krovinį – mažiau smūgių ir prastovų.
    Statybų / sandėlio aikštelei
    IP65 korpusas ir valdymas iki ~100 m – tinka lauko ir nešildomoms patalpoms.

    Praktinis panaudojimas

    Jeigu tiltinis kranas turi 2 greičių kėlimo variklį, o tiltas ir vežimėlis valdomi dažnio keitikliais su dviem greičių įėjimais, tada 6 ES-F24-8D mygtukai valdo tris ašis dviem greičiais, o mygtukai 1 ir 2 – pvz., kablio sukimo pavarą.

    Pliusai

    • Dviejų pakopų mygtukai – tikslus pastatymas ir greitas perkėlimas
    • START ir grybo STOP – aiški paleidimo ir stabdymo logika
    • 433 MHz – ES SRD juosta
    • Imtuvas 24–440 V AC/DC – versija pagal esamą valdymo įtampą
    • IP65 ir sustiprintas ABS korpusas – cechui ir lauko aikštelei

    Minusai / ribojimai

    • Relės skirtos tik valdymo grandinei – kontaktoriai būtini
    • 2 greičiams reikia 2 greičių variklio arba dažnio keitiklio
    • Valdymo atstumas iki ~100 m atviroje erdvėje – metalinės konstrukcijos jį mažina
    • Tik viena papildoma pora – daugiau funkcijų turi ES-24-12D

    Saugos ir montavimo pastabos

    • Imtuvo relės jungia tik kontaktorių rites – variklio srovė eina per kontaktorius, ne per pultą.
    • STOP / MAIN relę junkite į pagrindinio kontaktoriaus KM0 grandinę: STOP ir ryšio praradimas turi sustabdyti kraną (EN 60204-32).
    • Galinius jungiklius (SQ) ir priešingų krypčių NC blokavimą palikite valdymo grandinėje – pultas jų nepakeičia.
    • Imtuvo maitinimo įtampa turi sutapti su valdymo grandinės įtampa.
    • Antros pakopos reles junkite į greito greičio kontaktorius arba dažnio keitiklio greičių įėjimus.
    • Montuodami ar remontuodami atjunkite įvadinį jungiklį ir jį užrakinkite (LOTO).

    Greitas pasirinkimo gidas

    8 mygtukai
    2 greičiai
    433 MHz
    24–440 V AC/DC

    Patikrinkite prieš užsakant:

    • Užsakydami nurodykite valdymo grandinės įtampą – imtuvo versija parenkama pagal ją (24–440 V AC/DC).
    • Patikrinkite, ar 433 MHz dažnis leidžiamas jūsų šalyje.
    • Kiek krypčių ir funkcijų reikia: 3 ašys ir 1 papildoma pora ar daugiau.

    DUK

    Ar imtuvas gali tiesiogiai jungti variklį?
    Ne. Imtuvo relės skirtos valdymo grandinei: jos junginėja kontaktorių rites, o variklio srovę perduoda kontaktoriai.
    Kokią imtuvo maitinimo įtampą pasirinkti?
    Tokią pačią kaip kontaktorių ričių grandinės įtampa. Imtuvas tiekiamas 24–440 V AC/DC ribose – versiją nurodykite užsakydami.
    Kokiu dažniu veikia pultas?
    433 MHz – tai ES naudojama SRD juosta. Prieš naudojimą vis tiek patikrinkite vietinius reikalavimus.
    Kas nutinka, jei dingsta radijo ryšys?
    Pagal EN 60204-32 kranas turi sustoti: STOP/MAIN relė atjungia pagrindinį kontaktorių KM0. Tai būtina patikrinti paleidžiant sistemą.
    Kaip veikia du greičiai?
    Mygtukas turi dvi pakopas: paspaudus lengvai – lėtas greitis, iki galo – greitas. Reikia 2 greičių variklio arba dažnio keitiklio.
    Kokios baterijos naudojamos siųstuve?
    2 × AA. Atsargines baterijas laikykite šalia krano, kad pultas nesustotų pamainos viduryje.

    ES-F24-8D – 8 mygtukai, 2 greičiai, 433 MHz

    Pultas kranams su trimis ašimis, dviem greičiais ir viena papildoma funkcija. Užsakydami nurodykite valdymo grandinės įtampą.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
