Belaidis kranų valdymo pultas | 2 joystick + 4 mygtukai | proporcinis | 315 MHz | imtuvas 24 V | IP65 | ES-ECD-Q5000

Kranų joystick pultas: 2 joystick, proporcinis valdymas, IP65

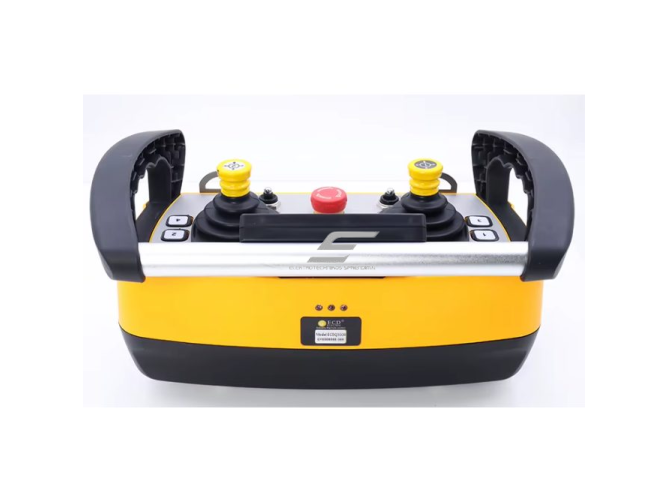

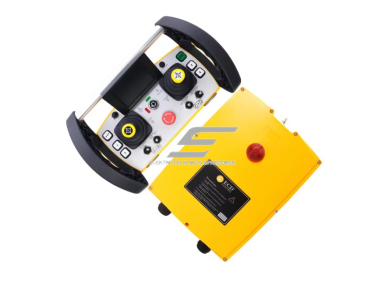

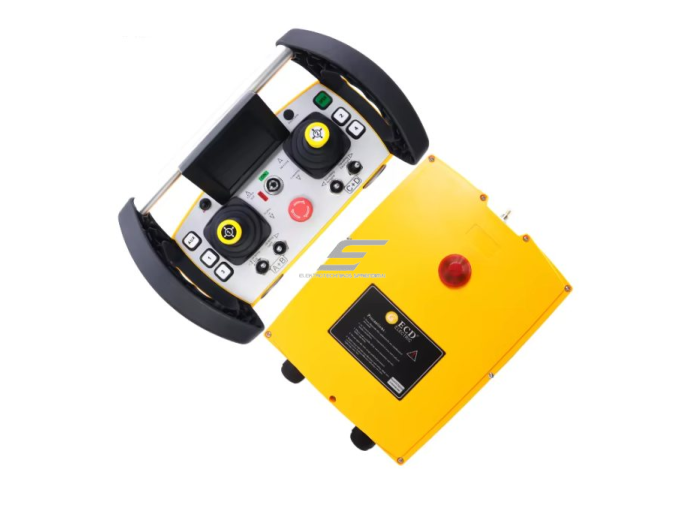

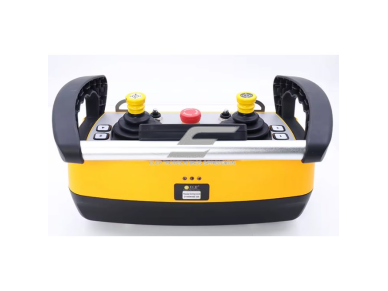

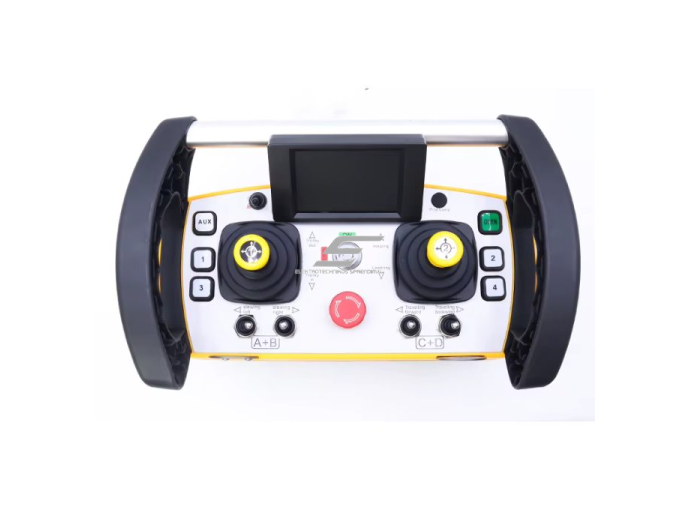

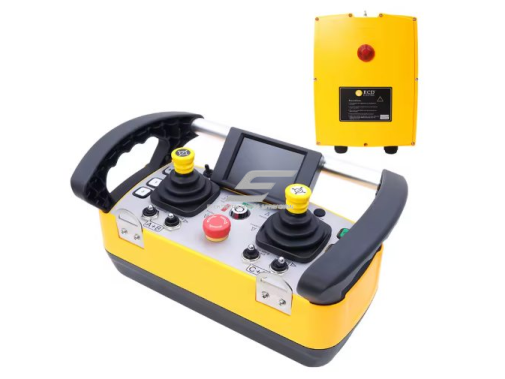

ES-ECD-Q5000 – pilvo tipo belaidis kranų valdymo pultas su dviem joystick, 4 mygtukais, LCD ekranu ir grybo tipo STOP. Siųstuvas radiju perduoda komandas imtuvui, o imtuvo išėjimai valdo dažnio keitiklius ir kontaktorių rites. Joystick nuokrypis keičia greitį sklandžiai, ne pakopomis.

• 2 joystick – kėlimas ir važiavimas valdomi atskirai, abiem rankomis
• Proporcinis valdymas – sklandus greičio keitimas per dažnio keitiklius
• 4 papildomi mygtukai – pagalbinėms funkcijoms (signalas, apšvietimas, režimai)
• LCD ekranas – pulto būsena operatoriaus akyse
• Grybo tipo STOP – greitas avarinis stabdymas
• Reakcija ≤20 ms – komanda vykdoma be juntamo vėlavimo
• −40…+85 °C, IP65 – darbas nešildomose patalpose ir lauke

• EL-F24-60 – taip pat 2 joystick, bet imtuvas 12–440 V AC/DC – kai valdymo grandinė ne 24 V
• ES-CRC687 – joystick pultas 433 MHz – ES SRD juostoje
• ES-D1 – 4 svirtys ir iki 500 m – daugiau ašių ir didesnis atstumas

• Tiltiniai kranai su dažnio keitikliais
• Portaliniai ir pusiau portaliniai kranai
• Kranai tiksliam krovinių pozicionavimui (formos, įrenginiai, metalo konstrukcijos)
• Lauko krovinių aikštelės ir sandėliai
• Krano modernizavimas iš mygtukinio į joystick valdymą

• Imtuvo išėjimai jungia tik valdymo grandinę – kontaktorių rites ir dažnio keitiklių įėjimus, ne variklius.
• Imtuvo maitinimas 24 V turi sutapti su valdymo grandinės įtampa.
• STOP atjungia pagrindinį kontaktorių KM0; ryšio praradimas turi sustabdyti kraną (EN 60204-32).
• Galiniai jungikliai (SQ) ir priešingų krypčių blokavimas lieka grandinėje.
• Dažnio keitiklyje nustatykite pagreitėjimo ir stabdymo laikus pagal krovinį ir mechanizmą.
• Prieš montavimą ar remontą – LOTO ant įvadinio jungiklio.

Greitas pasirinkimo gidas

Patikrinkite prieš užsakant:

• Valdymo grandinės įtampa turi būti 24 V – kitu atveju rinkitės EL-F24-60.
• Patikrinkite, ar 315 MHz dažnis leidžiamas jūsų šalyje; ES rinkai siūlome 433 MHz pultą ES-CRC687.
• Ar krano pavaros turi dažnio keitiklius proporciniam valdymui ir kiek krypčių bei pagalbinių funkcijų reikia.

ES-ECD-Q5000 – sklandus krano valdymas dviem joystick

Pilvo tipo pultas su 2 joystick, 4 mygtukais ir LCD, proporcinis valdymas, iki 225 m, IP65. Prieš užsakydami patikrinkite valdymo įtampą (24 V) ir dažnio leidimą šalyje.
