Cemento | miltų | birių medžiagų rotacinis | besisukantis judesio lygio jutiklis | daviklis | 230VAC | 5A/250V SPDT | aukštai temperatūrai +200°C | IP65

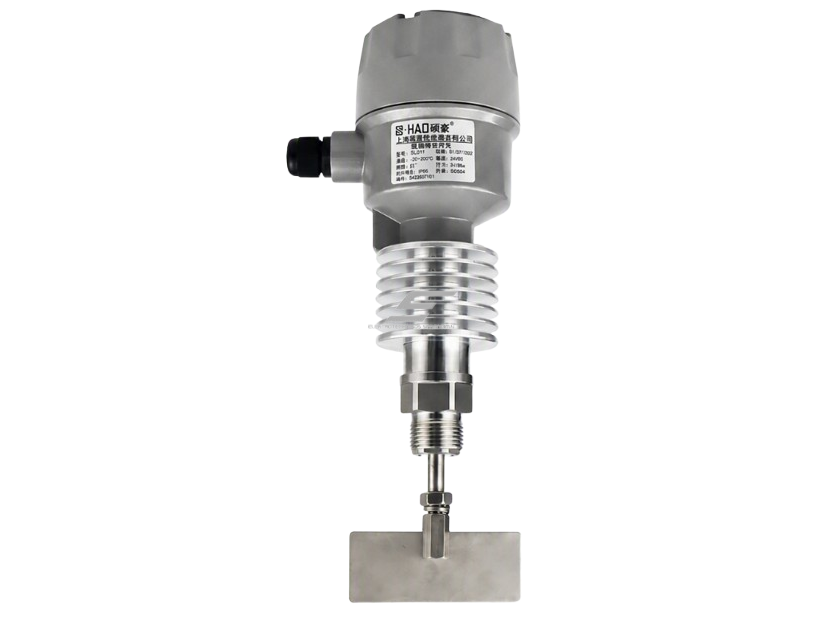

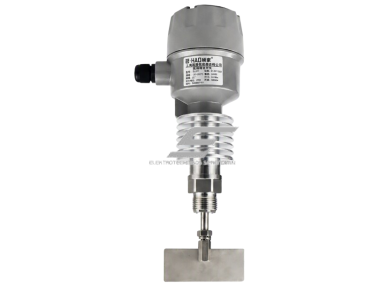

Šis modelis nuo standartinės versijos skiriasi aukštai temperatūrai pritaikyta konstrukcija. Papildoma pailginta aušinimo / šilumos izoliavimo dalis tarp korpuso ir procesinės jungties padeda atitolinti elektrinę bei mechaninę jungiklio dalį nuo karštos proceso zonos. Jungiklis skirtas birių medžiagų ribinio lygio kontrolei, kai proceso temperatūra gali siekti iki +200°C.

Ši versija skirta procesams, kuriuose standartinio iki +80°C lygio jungiklio temperatūrinės ribos būtų nepakankamos. Darbinės temperatūros diapazonas yra nuo -20°C iki +200°C maks. Aukštos temperatūros versija turi pailgintą konstrukcinę dalį tarp proceso ir pagrindinio korpuso, todėl korpusas gali būti atitolintas nuo aukštos temperatūros zonos.

Integruotas mikrojungiklis turi SPDT perjungiamą kontaktą, kurio elektrinė apkrova siekia iki 5A / 250VAC. Kontaktą galima naudoti ribinio lygio signalui perduoti į PLC, kontaktorių, tarpinę relę, šviesinę ar garsinę signalizaciją ir kitą suderinamą valdymo įrangą.

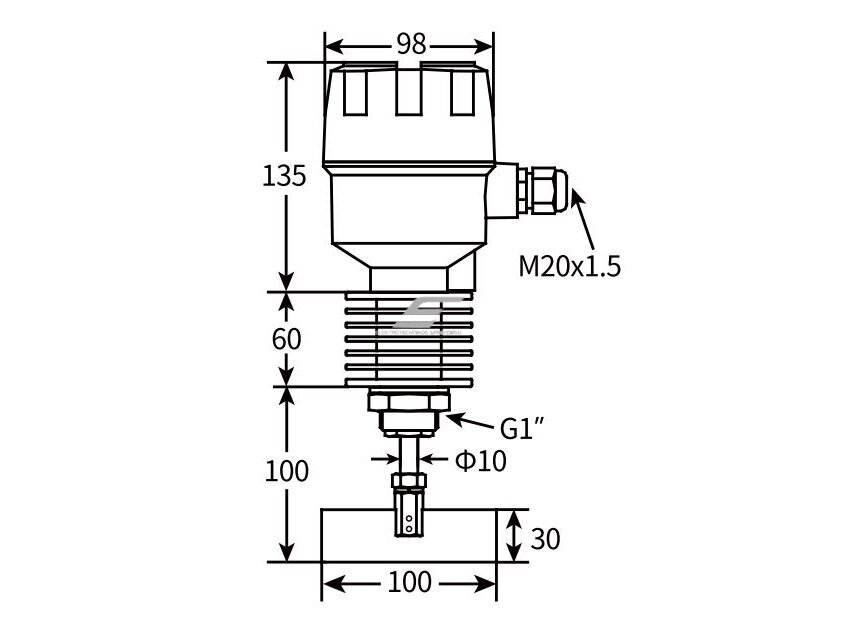

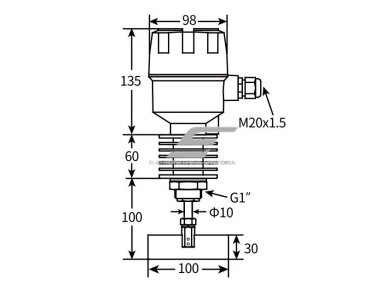

100mm pločio mentelė turi laisvai apsisukti ir neturi liesti talpyklos sienelės, vidinių konstrukcijų, vamzdžių ar kitos įrangos. Montavimo vieta turi būti parinkta taip, kad medžiaga pasiektų mentelę natūraliai ir jos nepažeistų tiesioginis stiprus medžiagos srautas.

Aukštos temperatūros rotacinis lygio jungiklis gali būti naudojamas įvairiose gamybos ir perdirbimo sistemose, kuriose biri medžiaga arba technologinė zona yra karšta. Jis tinka ribiniam lygiui kontroliuoti bunkeriuose, silosuose, džiovinimo, cemento, plastikų, cheminių pluoštų ir kituose procesuose, jei darbo sąlygos atitinka -20°C ~ +200°C temperatūros ir normalaus slėgio ribas.

• Darbinė temperatūra iki +200°C leidžia naudoti aukštos temperatūros birių medžiagų procesuose.
• Pailginta aukštos temperatūros konstrukcija atitolina pagrindinį korpusą nuo karštos proceso zonos.
• Paprastas elektromechaninis veikimo principas nereikalauja nuolatinio analoginio lygio matavimo.
• SPDT 5A / 250VAC kontaktas leidžia perduoti ribinio lygio signalą į valdymo grandinę.
• SUS304 nerūdijančiojo plieno mentelė skirta tiesioginiam kontaktui su biria medžiaga.
• 1 aps./min. mentelės greitis skirtas patikimam mechaniniam medžiagos buvimo aptikimui.
• IP65 apsaugos klasė apsaugo korpusą nuo dulkių ir vandens srovių pagal IP65 reikalavimus.
• G1" procesinė jungtis skirta mechaniniam montavimui į talpyklą ar įrenginį.
• M20x1.5 kabelio įvadas skirtas maitinimo ir signalinių laidų prijungimui.
• 3W vartojamoji galia reikalinga mentelės pavarai.

• Skirtas ribiniam, o ne nuolatiniam lygio matavimui: jungiklis parodo, ar medžiaga pasiekė konkrečią vietą, tačiau nematuoja tikslaus lygio metrais ar procentais.
• Mechaninis kontaktas su medžiaga: mentelė turi fiziškai kontaktuoti su kontroliuojama biria medžiaga.
• +200°C yra maksimali riba: proceso temperatūra neturi viršyti gaminio leistinos maksimalios temperatūros.
• Netinka skysčių lygiui: veikimo principas pagrįstas besisukančios mentelės stabdymu biria medžiaga.
• Normalus darbinis slėgis: modelis nėra skirtas slėginėms talpykloms be papildomo techninio patvirtinimo.
• Montavimo vieta turi būti parinkta tinkamai: tiesioginis stiprus krintančios medžiagos srautas gali mechaniškai apkrauti mentelę.
• Reikalinga erdvė mentelei suktis: aplink mentelę negali būti vidinių konstrukcijų ar kitų kliūčių.

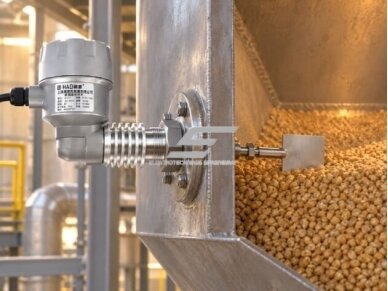

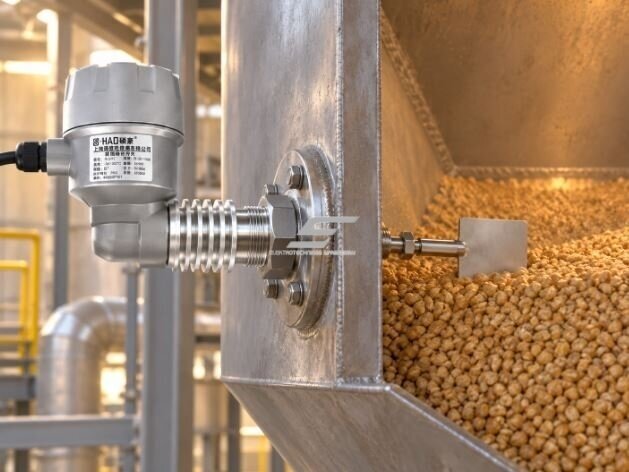

Karštos birios medžiagos technologiniame bunkeryje jungiklis sumontuojamas ties didžiausiu leidžiamu užpildymo lygiu. Pailginta 60mm konstrukcinė dalis atitolina pagrindinį korpusą nuo karštos bunkerio sienelės ir proceso zonos. Kol medžiaga mentelės nepasiekia, 230VAC sinchroninis variklis ją suka maždaug 1 aps./min. greičiu. Medžiagai pakilus iki mentelės, sukimas sustabdomas, SPDT kontaktas perjungiamas, o signalas perduodamas valdikliui, kuris gali sustabdyti tiekimo transporterį arba įjungti pilnos talpyklos signalizaciją.

Pagrindinis skirtumas yra aukštesnė leistina proceso temperatūra. Šis modelis skirtas darbui iki +200°C ir turi pailgintą tarpinę konstrukcijos dalį tarp proceso ir pagrindinio korpuso.

Maksimali darbinė temperatūra yra +200°C.

Darbinės temperatūros diapazonas yra nuo -20°C iki +200°C maks.

Jis aptinka, ar biri medžiaga pasiekė konkrečią talpyklos vietą. Tai ribinio lygio jungiklis, o ne nuolatinis lygio matuoklis.

Mentelė nuolat lėtai sukasi. Kai biri medžiaga ją apgaubia ir sukuria mechaninį pasipriešinimą, mentelės sukimasis sustabdomas ir vidinis mechanizmas perjungia signalinį kontaktą.

Jungiklio maitinimo įtampa yra 230VAC.

Naudojamas SPDT mikrojungiklio kontaktas, kurio elektrinė apkrova yra iki 5A / 250VAC.

Mentelės sukimosi greitis yra apie 1 aps./min.

Mentelė pagaminta iš SUS304 nerūdijančiojo plieno.

Ji atitolina pagrindinį jungiklio korpusą nuo aukštos temperatūros proceso zonos. Tai yra vienas iš pagrindinių šios aukštos temperatūros versijos konstrukcinių skirtumų.

Taip, jei faktinė proceso temperatūra, slėgis, medžiagos savybės ir kitos eksploatavimo sąlygos atitinka jungiklio techninius parametrus.

Taip, birių medžiagų lygiui kontroliuoti, jei proceso temperatūra neviršija +200°C ir sistema veikia normalaus slėgio sąlygomis.

Ne. Šis modelis skirtas birioms medžiagoms, kurių mechaninis pasipriešinimas gali sustabdyti besisukančią mentelę.

Taip. Sumontavus viršutinėje talpyklos dalyje, kontaktinis signalas gali būti naudojamas užpildymui stabdyti arba pilnos talpyklos signalizacijai.

Taip. Tinkamai sumontavus apatinėje talpyklos dalyje, kontaktų būsenos pokytis gali būti naudojamas minimaliam medžiagos lygiui kontroliuoti.

Naudojama G1" procesinė jungtis.

Elektrinis kabelio įvadas yra M20x1.5.

Korpuso apsaugos klasė yra IP65.

Aukštos temperatūros rotacinis lygio jungiklis turi būti montuojamas taip, kad mentelė galėtų laisvai suktis, o pagrindinis korpusas nebūtų be reikalo veikiamas tiesioginės proceso šilumos. Pailginta 60mm konstrukcinė dalis skirta atitolinti korpusą nuo karštos zonos, tačiau proceso temperatūra negali viršyti +200°C. Procesinė jungtis, mechaninis tvirtinimas ir kabelio įvadas turi būti įrengti pagal gamintojo reikalavimus. Elektrinius 230VAC prijungimo darbus turi atlikti kvalifikuotas specialistas, prieš darbą atjungęs maitinimą. 5A / 250VAC SPDT kontakto apkrova neturi būti viršijama. Slėginėms, sprogioms ar kitoms specialioms aplinkoms būtina parinkti tam skirtą ir atitinkamai sertifikuotą įrangą.
