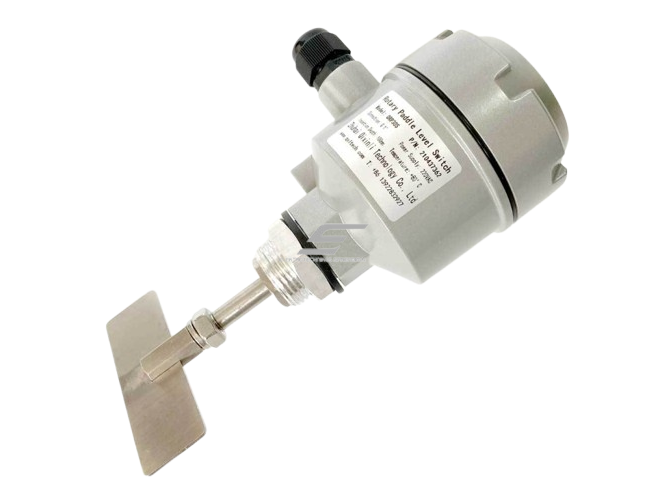

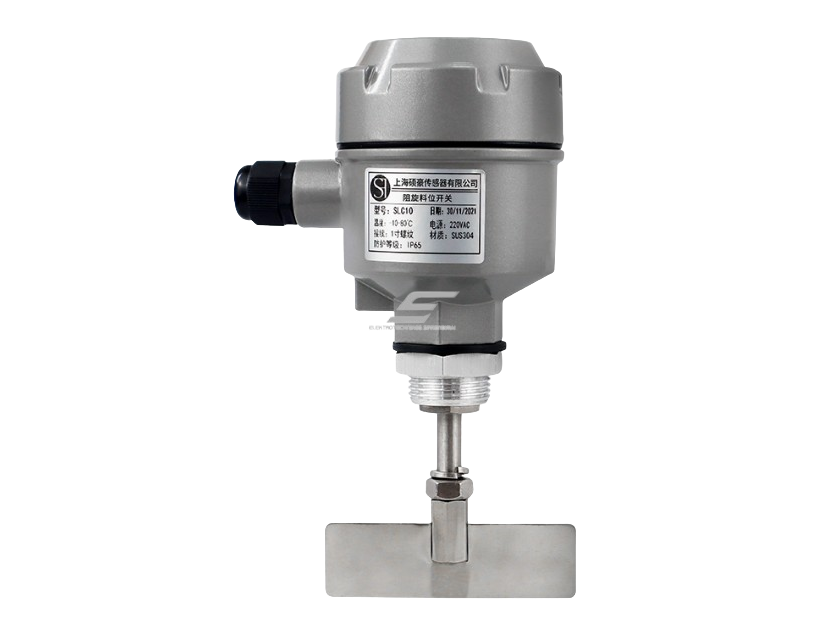

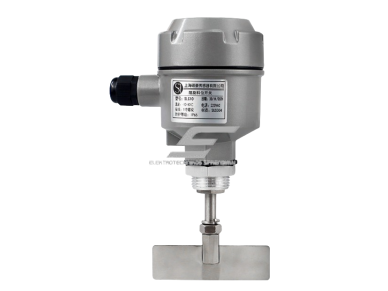

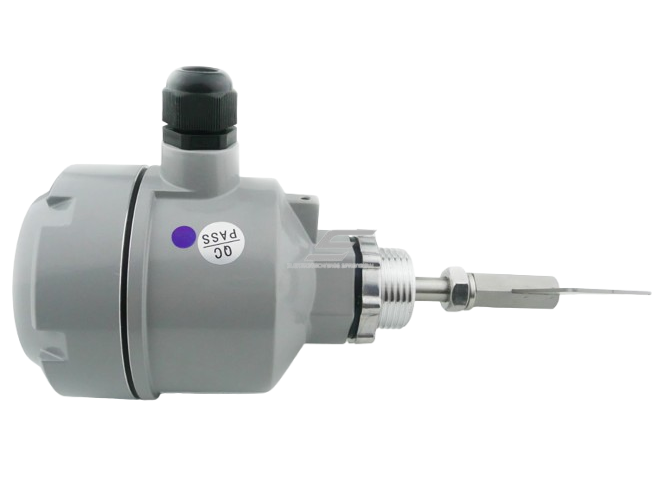

Cemento | miltų | birių medžiagų rotacinis | besisukantis judesio lygio jutiklis | daviklis | 230VAC | 5A/250V SPDT | aukštam slėgiui 1,6MPa | IP65

Šis modelis nuo standartinės versijos skiriasi tuo, kad yra pritaikytas darbui slėginėse technologinėse talpyklose ir įrenginiuose. Didžiausias darbinis slėgis siekia 1.6MPa. Tai leidžia naudoti jungiklį procesuose, kuriuose įprasto normaliam atmosferiniam slėgiui skirto modelio nepakanka.

Ši versija skirta darbui procesuose, kuriuose slėgis gali siekti iki 1.6MPa. Nurodyta riba negali būti viršijama. Projektuojant montavimą būtina įvertinti ne tik paties jungiklio darbinį slėgį, bet ir procesinės jungties, sriegio, sandarinimo elementų bei visos montavimo konstrukcijos tinkamumą konkrečiam slėgiui.

Integruotas mikrojungiklis turi SPDT perjungiamą kontaktą, kurio elektrinė apkrova siekia iki 5A / 250VAC. Kontaktą galima naudoti ribinio lygio signalui perduoti į PLC, kontaktorių, tarpinę relę, šviesinę ar garsinę signalizaciją ir kitą suderinamą valdymo įrangą.

Montuojant į slėginę talpyklą būtina užtikrinti tinkamą G1" procesinės jungties mechaninį tvirtinimą ir sandarumą. Naudojami sandarinimo elementai, adapteriai ir kitos montavimo dalys taip pat turi būti tinkamos darbiniam sistemos slėgiui. Vien jungiklio 1.6MPa slėgio riba nereiškia, kad visos papildomos montavimo detalės automatiškai tinka tokiam pačiam slėgiui.

Aukšto slėgio rotacinis lygio jungiklis skirtas procesams, kuriuose reikia kontroliuoti birios medžiagos ribinį lygį ir tuo pačiu atlaikyti iki 1.6MPa proceso slėgį. Jis gali būti naudojamas slėginėse technologinėse talpyklose, bunkeriuose, kaupimo įrenginiuose ir kitose uždarose sistemose, jei temperatūra ir kitos proceso sąlygos atitinka gaminio techninius parametrus.

• Darbinis slėgis iki 1.6MPa leidžia naudoti modelį slėginėse technologinėse sistemose.
• Paprastas elektromechaninis veikimo principas nereikalauja sudėtingo nuolatinio lygio matavimo.
• SPDT 5A / 250VAC kontaktas leidžia perduoti ribinio lygio signalą tiesiai į valdymo grandinę arba tarpinę relę.
• SUS304 nerūdijančiojo plieno mentelė skirta tiesioginiam kontaktui su biria medžiaga.
• 1 aps./min. mentelės greitis skirtas mechaniniam medžiagos buvimo aptikimui.
• IP65 apsaugos klasė apsaugo pagrindinį korpusą nuo dulkių ir vandens srovių.
• G1" procesinė jungtis skirta stacionariam montavimui į technologinę talpyklą.
• M20x1.5 kabelio įvadas skirtas maitinimo ir signalinių laidų prijungimui.
• -20°C iki +80°C darbinė temperatūra tinka įvairiems pramoniniams procesams.
• 3W vartojamoji galia reikalinga mentelės pavarai.

• 1.6MPa yra maksimali slėgio riba: proceso slėgis negali viršyti leistinos jungiklio ribos.
• Skirtas ribiniam, o ne nuolatiniam lygio matavimui: jungiklis aptinka medžiagą konkrečiame taške, tačiau nematuoja tikslaus užpildymo aukščio.
• Mechaninis kontaktas su medžiaga: mentelė turi fiziškai liestis su kontroliuojama biria medžiaga.
• Montavimo sandarumas kritiškai svarbus: G1" jungtis, adapteriai ir sandarinimo elementai turi būti tinkami konkrečiam sistemos slėgiui.
• Netinka skysčių lygio matavimui: veikimo principas pagrįstas besisukančios mentelės stabdymu biria medžiaga.
• Reikalinga vieta mentelei suktis: aplink mentelę negali būti talpyklos konstrukcijų ar kitų kliūčių.

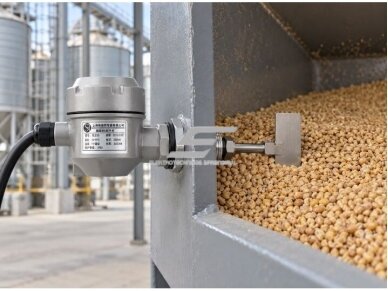

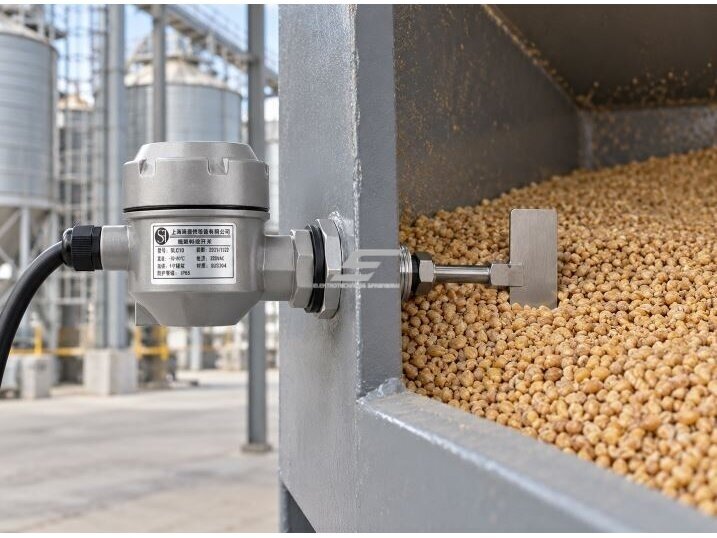

Slėginėje birių medžiagų technologinėje talpykloje rotacinis jungiklis su mentele sumontuojamas ties didžiausiu leidžiamu užpildymo lygiu. Sistema darbo metu veikia padidinto slėgio sąlygomis, tačiau neviršija 1.6MPa. Kol medžiaga mentelės nepasiekia, 230VAC sinchroninis variklis ją suka maždaug 1 aps./min. greičiu. Talpyklai prisipildžius, biri medžiaga sustabdo mentelę, vidinis mechanizmas perjungia SPDT kontaktą, o signalas perduodamas valdikliui, kuris gali sustabdyti medžiagos tiekimą arba įjungti pilnos talpyklos signalizaciją.

Pagrindinis skirtumas yra galimybė dirbti slėginėje technologinėje sistemoje. Šio modelio maksimalus darbinis slėgis yra 1.6MPa.

Didžiausias darbinis slėgis yra 1.6MPa.

Taip, jei faktinis proceso slėgis neviršija 1.6MPa, o procesinė jungtis, adapteriai, sandarinimo elementai ir visa montavimo konstrukcija yra tinkami konkrečioms proceso sąlygoms.

Jis aptinka, ar biri medžiaga pasiekė konkrečią talpyklos vietą. Tai ribinio lygio jungiklis, o ne nuolatinis lygio matuoklis.

Mentelė lėtai sukasi. Kai biri medžiaga ją apgaubia ir sukuria mechaninį pasipriešinimą, sukimasis sustabdomas ir vidinis mechanizmas perjungia signalinį kontaktą.

Jungiklio maitinimo įtampa yra 230VAC.

Naudojamas SPDT mikrojungiklio kontaktas, kurio elektrinė apkrova yra iki 5A / 250VAC.

Mentelės sukimosi greitis yra apie 1 aps./min.

Mentelė pagaminta iš SUS304 nerūdijančiojo plieno.

Šio modelio darbinės temperatūros diapazonas yra nuo -20°C iki +80°C.

Taip. Sumontavus viršutinėje talpyklos dalyje, kontaktinis signalas gali būti naudojamas užpildymui stabdyti arba pilnos talpyklos signalizacijai.

Taip. Tinkamai sumontavus apatinėje talpyklos dalyje, kontaktų būsenos pokytis gali būti naudojamas minimaliam medžiagos lygiui kontroliuoti.

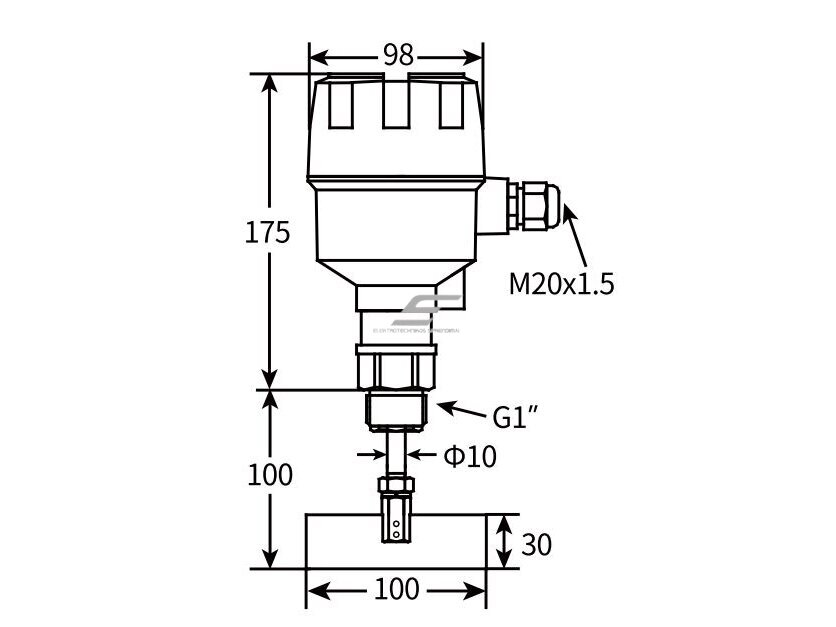

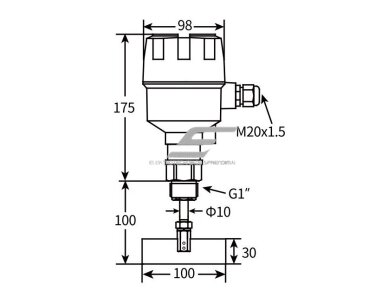

Procesinė jungtis yra G1".

Elektrinis kabelio įvadas yra M20x1.5.

Korpuso apsaugos klasė yra IP65.

Aukšto slėgio rotacinis lygio jungiklis turi būti montuojamas pagal slėginėms sistemoms taikomus techninius reikalavimus. Maksimalus jungiklio darbinis slėgis yra 1.6MPa ir ši riba negali būti viršijama. G1" procesinė jungtis, sriegiai, adapteriai, tarpinės ir kiti sandarinimo elementai turi būti tinkami faktiniam sistemos darbiniam slėgiui ir naudojamai terpei. Mentelė turi galėti laisvai suktis ir neturi būti nuolat veikiama tiesioginio stipraus medžiagos srauto. Elektrinius 230VAC prijungimo darbus turi atlikti kvalifikuotas specialistas, prieš darbą atjungęs maitinimą. 5A / 250VAC SPDT kontakto apkrova neturi būti viršijama. Sprogioms, agresyvioms ar kitoms specialioms aplinkoms būtina papildomai patikrinti konkretaus modelio tinkamumą ir sertifikavimą.
