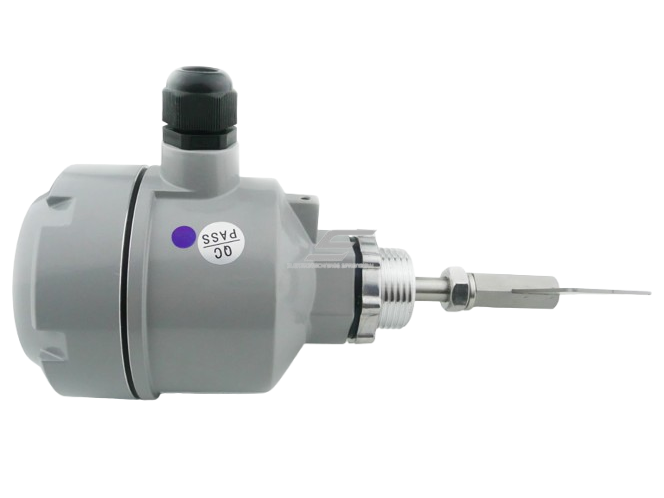

Cemento | miltų | birių medžiagų rotacinis | besisukantis judesio lygio jutiklis | daviklis | 230VAC | 5A/250V SPDT | IP65

Jungiklis tinka grūdų, pašarų, cemento, plastikų, cheminių pluoštų ir kitų birių produktų lygio kontrolei. Jis gali būti naudojamas kaip maksimalaus arba minimalaus lygio jutiklis, priklausomai nuo montavimo vietos ir valdymo schemos.

Rotacinio mentelinio jungiklio veikimas pagrįstas mechaniniu pasipriešinimu, kurį biri medžiaga sukuria besisukančiai mentelei. Todėl šis principas skirtas grūdams, granulėms, milteliams ir kitoms birioms medžiagoms, o ne įprastam skysčių lygio matavimui.

Integruotas mikrojungiklis turi SPDT perjungiamą kontaktą, kurio elektrinė apkrova siekia iki 5A / 250VAC. Kontaktą galima naudoti ribinio lygio signalui perduoti į PLC, kontaktorių, tarpinę relę, šviesinę ar garsinę signalizaciją ir kitą suderinamą valdymo įrangą.

Mentelė turi laisvai apsisukti ir neturi liesti talpyklos sienelės, vidinių konstrukcijų, vamzdžių ar kitos įrangos. Montavimo vieta turi būti parinkta taip, kad medžiaga pasiektų mentelę natūraliai ir jos nepažeistų tiesioginis stiprus medžiagos srautas.

Rotacinis lygio jungiklis gali būti naudojamas įvairiose gamybos ir perdirbimo sistemose, kuriose reikia aptikti, ar biri medžiaga pasiekė konkrečią talpyklos vietą. Įrenginys tinka technologiniams bunkeriams, silosams, kaupimo talpoms ir dozavimo sistemoms.

• Paprastas elektromechaninis veikimo principas nereikalauja sudėtingo medžiagos parametrų matavimo.
• SPDT 5A / 250VAC kontaktas leidžia patogiai perduoti ribinio lygio signalą į valdymo grandinę.
• SUS304 nerūdijančiojo plieno mentelė skirta tiesioginiam kontaktui su biria medžiaga.
• IP65 korpusas apsaugo vidines dalis nuo dulkių ir vandens srovių pagal IP65 apsaugos lygį.
• G1" procesinė jungtis skirta patogiam montavimui į talpyklos konstrukciją.
• M20x1.5 kabelio įvadas skirtas elektriniam prijungimui.
• -20°C iki +80°C darbinė temperatūra leidžia naudoti įvairiose pramoninėse aplinkose.
• Maža 3W galia reikalinga mentelės pavarai.

• Skirtas ribiniam, o ne nuolatiniam lygio matavimui: jungiklis pateikia kontaktinį signalą pasiekus konkretų lygį, bet nematuoja tikslaus medžiagos aukščio.
• Mechaninis kontaktas su medžiaga: mentelė turi fiziškai liestis su kontroliuojama biria medžiaga.
• Netinka įprastam skysčių lygio matavimui: veikimo principas pagrįstas besisukančios mentelės stabdymu biria medžiaga.
• Normalus darbinis slėgis: gaminys nėra skirtas slėginėms talpykloms, jei tam nėra atskiro gamintojo patvirtinimo.
• Montavimo vieta svarbi: tiesiogiai krintantis stiprus medžiagos srautas gali sukelti papildomą mechaninę apkrovą mentelei.
• Reikalinga erdvė mentelei suktis: aplink mentelę neturi būti mechaninių kliūčių.

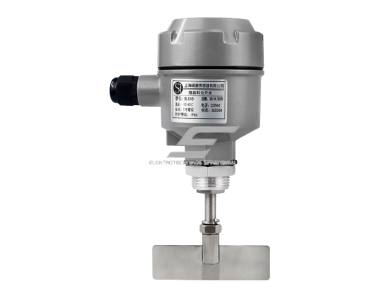

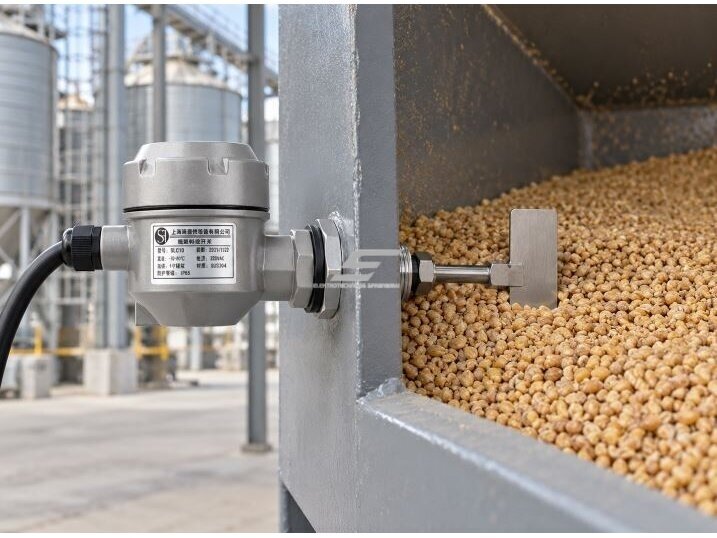

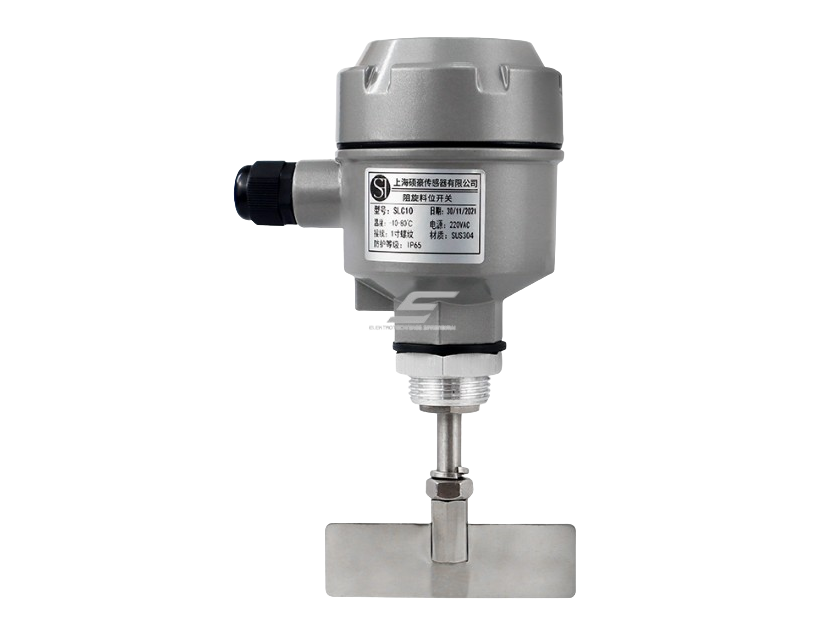

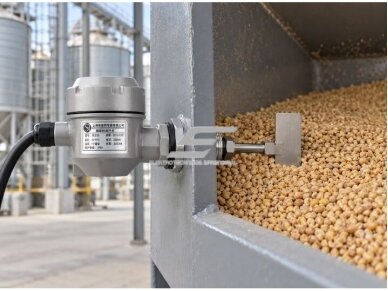

Grūdų bunkeryje lygio jungiklis sumontuojamas ties didžiausiu leidžiamu užpildymo lygiu. Kol grūdai mentelės nepasiekia, 230VAC sinchroninis variklis ją suka maždaug 1 aps./min. greičiu. Bunkeriui prisipildžius, grūdai apgaubia mentelę ir sustabdo jos sukimąsi. Vidinis mechanizmas perjungia SPDT kontaktą, o šis signalas gali būti perduodamas valdikliui, kuris sustabdo transporterį arba įjungia pilnos talpyklos signalizaciją.

Jis skirtas aptikti, ar biri medžiaga pasiekė konkrečią talpyklos vietą. Tai ribinio lygio jungiklis, o ne nuolatinis lygio matuoklis.

Normaliomis sąlygomis mentelė sukasi. Kai biri medžiaga ją apgaubia ir sukuria pakankamą mechaninį pasipriešinimą, mentelė sustoja ir vidinis mechanizmas perjungia signalinį kontaktą.

Jungiklio maitinimo įtampa yra 230VAC.

Naudojamas SPDT mikrojungiklio kontaktas, kurio elektrinė apkrova yra iki 5A / 250VAC.

Mentelės sukimosi greitis yra apie 1 aps./min.

Mentelė pagaminta iš SUS304 nerūdijančiojo plieno.

Taip. Rotaciniai menteliniai lygio jungikliai skirti grūdų, pašarų ir kitų birių produktų ribinio lygio kontrolei.

Taip, jei konkrečios proceso sąlygos, temperatūra, slėgis ir medžiagos savybės atitinka įrenginio techninius parametrus.

Šis modelis skirtas birioms medžiagoms. Skysčiams paprastai naudojami plūdiniai, elektrodiniai, hidrostatiniai, ultragarsiniai ar radariniai lygio jutikliai.

Taip. Sumontavus jungiklį viršutinėje talpyklos dalyje, kontaktinis signalas gali būti naudojamas užpildymui stabdyti arba pilnos talpyklos signalizacijai.

Taip. Tinkamai sumontavus apatinėje talpyklos dalyje, kontaktų būsenos pokytis gali būti naudojamas minimaliam medžiagos lygiui kontroliuoti.

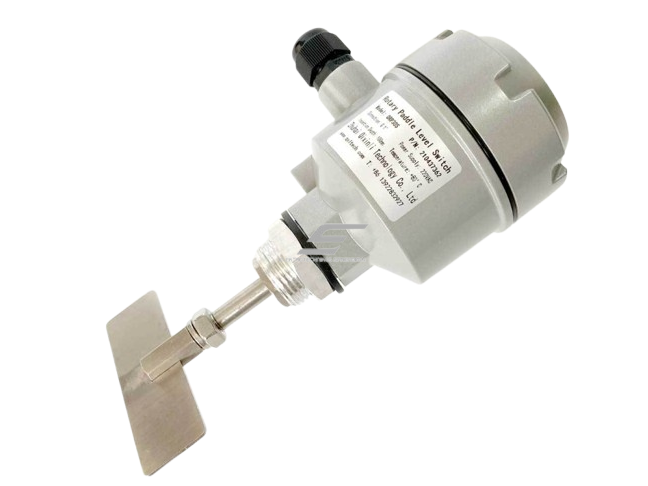

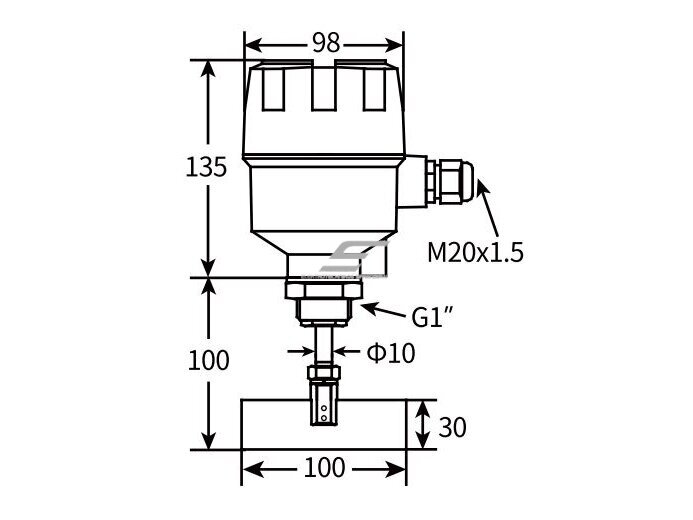

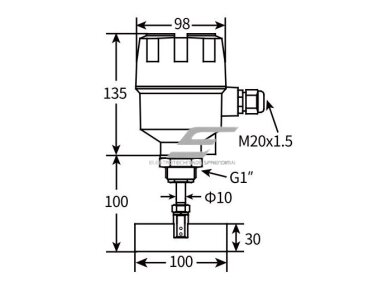

Pagal matmenų brėžinį naudojama G1" procesinė jungtis.

Elektrinis kabelio įvadas yra M20x1.5.

Korpuso apsaugos klasė yra IP65.

Rotacinis mentelinis lygio jungiklis turi būti montuojamas taip, kad mentelė galėtų laisvai suktis ir nebūtų nuolat veikiama tiesioginio stipraus krintančios medžiagos srauto. Procesinė jungtis, mechaninis tvirtinimas ir kabelio įvadas turi būti įrengti pagal gamintojo reikalavimus. Elektrinius 230VAC prijungimo darbus turi atlikti kvalifikuotas specialistas, prieš darbą atjungęs maitinimą. 5A / 250VAC SPDT kontakto apkrova neturi būti viršijama. Naudojant induktyvioms apkrovoms, kontaktoriams ar didesnės galios įrangai rekomenduojama naudoti tinkamą tarpinę valdymo grandinę.
