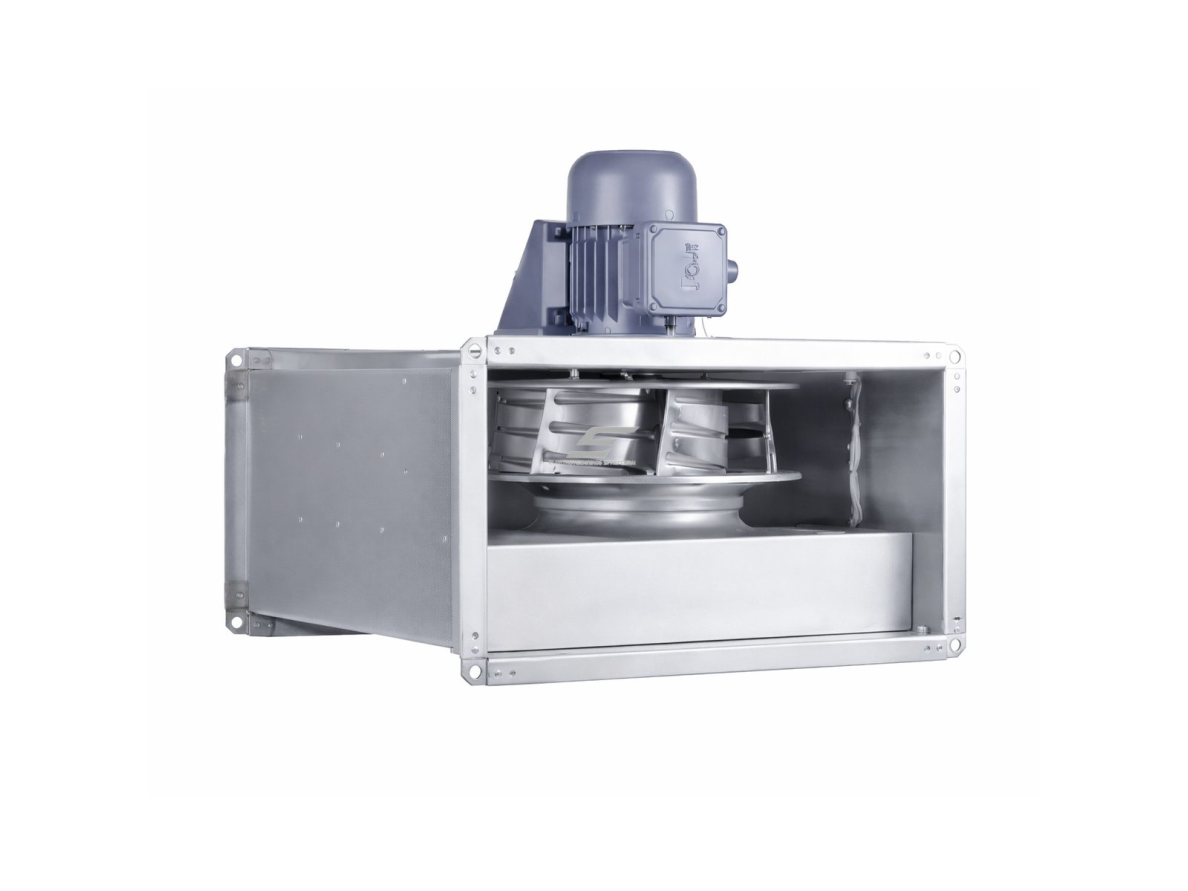

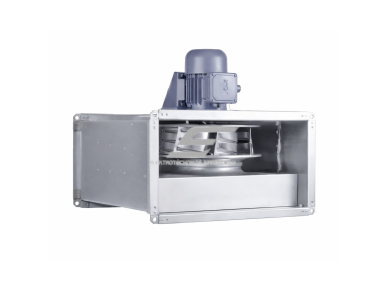

  • Nauja prekė   Stačiakampis kanalinis radialinis ventiliatorius su išoriniu varikliu | 9800 m³/h | 1,50 kW | 3×380 V | 1000×500 mm | IE3 | IP55 | ESLP21727
    Nauja prekė   Stačiakampis kanalinis radialinis ventiliatorius su išoriniu varikliu | 9800 m³/h | 1,50 kW | 3×380 V | 1000×500 mm | IE3 | IP55 | ESLP21727 1

    Stačiakampis kanalinis radialinis ventiliatorius su išoriniu varikliu | 9800 m³/h | 1,50 kW | 3×380 V | 1000×500 mm | IE3 | IP55 | ESLP21727

    Kodas: ESLP21727
    Pasiteirauti apie prekę
    Kaina 1115.14 € su PVM
    ( 921.60 € be PVM )

    Stačiakampis kanalinis radialinis ventiliatorius ESLP21727 su išoriniu 1,50 kW IE3 varikliu: iki 9800 m³/h, 3×380 V, jungtis 1000×500 mm, IP55.

  • Prekės aprašymas

    Stačiakampis kanalinis radialinis ventiliatorius su išoriniu varikliu | 9800 m³/h | 1,50 kW | 3×380 V | 1000×500 mm | IE3 | IP55 | ESLP21727

    Radialinis ventiliatorius stačiakampiams ortakiams su už oro srauto sumontuotu trifaziu IE3 varikliu. 1,50 kW, 1464 aps./min variklis užtikrina iki 9800 m³/h oro srautą, o 1000×500 mm jungiamosios angos tiesiogiai jungiamos prie stačiakampių ortakių.

    Pagrindinė mintis:
    Variklis yra korpuso išorėje, todėl jo neveikia transportuojamo oro šiluma ir drėgmė, jis lengvai prieinamas priežiūrai. Cinkuoto plieno korpusas, IP55 apsauga ir S1 nepertraukiamo darbo režimas – sprendimas komercinėms ir pramoninėms vėdinimo sistemoms.
    Oro srautas
    9800 m³/h
    Galia / įtampa
    1,50 kW / 3×380 V
    Apsukos
    1464 aps./min
    Apsauga
    IP55

    Padėsime sureguliuoti greitį ir automatinį valdymą

    Patarsime, kaip reguliuoti šio ventiliatoriaus greitį ir kaip jį automatiškai įjungti ar valdyti pagal patalpos sąlygas – drėgmę, temperatūrą ar CO₂ koncentraciją. Parinksime tinkamą greičio reguliatorių, termostatą, drėgmės ar CO₂ jutiklį ir paaiškinsime, kaip juos prijungti.

    Susisiekite: tel. +370 658 01033 arba el. paštu info@elsprendimai.eu

    Laiške trumpai aprašykite situaciją: patalpos paskirtį ir dydį, ventiliatoriaus modelį ir ką norite valdyti – greitį, drėgmę, temperatūrą ar CO₂.

    Didmeniniai kiekiai: perkant daugiau – specialios kainos. Laiške nurodykite reikiamą kiekį ir pateiksime individualų pasiūlymą.

    Veikimo principas

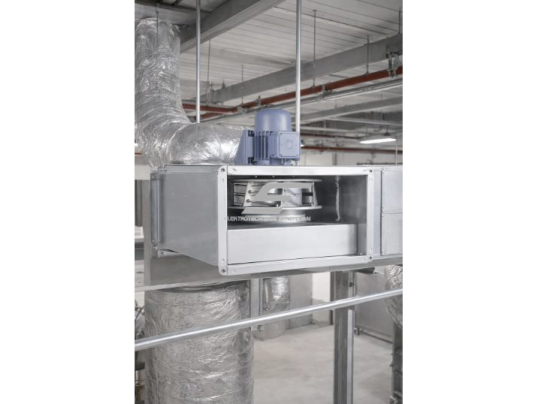

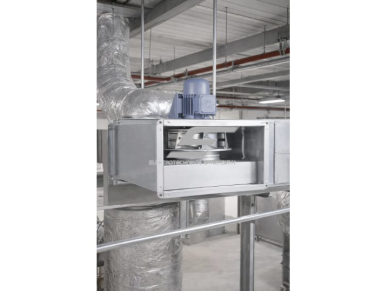

    Radialinė sparnuotė įsiurbia orą iš ortakio ir išmeta jį į priešingą stačiakampę jungtį – oras juda tiesia linija, todėl ventiliatorius montuojamas tiesiai ortakių trasoje. Radialinė konstrukcija užtikrina didesnį slėgį nei ašiniai ventiliatoriai ir įveikia filtrų, šildytuvų bei ilgų ortakių pasipriešinimą.

    Trifazis asinchroninis 1,50 kW IE3 variklis tvirtinamas ant korpuso viršaus ir sukasi 1464 aps./min. Apsukas patogiausia reguliuoti dažnio keitikliu – taip ventiliatoriaus našumas pritaikomas pagal realų poreikį, drėgmę, temperatūrą ar CO₂ koncentraciją.

    Kuo naudingas šis ventiliatorius?
    Didelis oro srautas stačiakampiame ortakyje be papildomų perėjimų, o išorinis variklis ilgiau tarnauja ir paprasčiau aptarnaujamas.

    Techninės specifikacijos

    Prekės tipas Stačiakampis kanalinis radialinis ventiliatorius su išoriniu varikliu
    Kodas ESLP21727
    Maks. oro srautas 9800 m³/h
    Variklio galia 1,50 kW
    Maitinimas 3 fazės, 380 V, 50 Hz
    Apsukos 1464 aps./min
    Triukšmo lygis 70 dB(A)
    Jungiamoji anga (P × A) 1000 × 500 mm
    Ilgis 1050 mm
    Bendras aukštis su varikliu 790 mm
    Korpusas Cinkuotas lakštinis plienas
    Sparnuotė Cinkuotas plienas / aliuminis
    Variklio efektyvumo klasė IE3
    Izoliacijos klasė F
    Apsaugos klasė IP55
    Darbo režimas S1 (nepertraukiamas)
    Darbinė temperatūra nuo −20 °C iki +50 °C
    Standartas EN 60204-1
    Kilmės šalis Turkija

    Pagrindinės funkcijos

    • Didelis našumas – Iki 9800 m³/h oro srautas stačiakampiuose ortakiuose.
    • Išorinis variklis – Neveikiamas transportuojamo oro, lengvai prieinamas priežiūrai.
    • IE3 efektyvumas – Mažesnės elektros sąnaudos nepertraukiamai dirbant.
    • IP55 apsauga – Variklis apsaugotas nuo dulkių ir vandens srovių.
    • Greičio valdymas – Dažnio keitikliu – pagal poreikį, drėgmę, temperatūrą ar CO₂.

    Kur naudojamas?

    • Komercinių patalpų tiekimo ir ištraukimo sistemos
    • Prekybos centrai, biurai, sporto salės
    • Gamybos cechai ir sandėliai
    • Restoranų ir virtuvių ištraukimas (su riebalų filtrais)
    • Vėdinimo įrenginiai su filtrais ir šildytuvais
    • Katilinės ir techninės patalpos

    Naudojimas pagal poreikį

    Projektuotojui.
    Standartiniai stačiakampių ortakių matmenys ir aiškūs duomenys palengvina parinkimą.
    Montuotojui.
    Montuojamas tiesiai ortakių trasoje, be perėjimų į apvalius ortakius.
    Įmonei.
    IE3 variklis ir S1 režimas – ilgas tarnavimas ir mažesnės eksploatacijos išlaidos.

    Praktinis panaudojimas

    Parinkdami ventiliatorių įvertinkite reikiamą oro kiekį ir sistemos pasipriešinimą: nurodytas 9800 m³/h srautas pasiekiamas be pasipriešinimo. Rekomenduojame naudoti dažnio keitiklį ir lanksčias jungtis, kad vibracija nepersiduotų ortakiams.

    Pliusai

    • Iki 9800 m³/h oro srautas
    • Išorinis IE3 variklis
    • IP55, S1 režimas
    • Tiesioginis montavimas stačiakampiame ortakyje
    • Greitis valdomas dažnio keitikliu

    Minusai / ribojimai

    • Reikalingas trifazis 380 V maitinimas
    • Būtina vieta virš ortakio varikliui (790 mm bendras aukštis)
    • Nesertifikuotas gaisro dūmų šalinimo sistemoms

    Saugos ir montavimo pastabos

    • Montavimo ir prijungimo darbus atlieka kvalifikuotas elektrikas
    • Maitinimo grandinėje įrengiamas automatinis jungiklis ir variklio apsauga
    • Ventiliatorius jungiamas prie ortakių per lanksčias jungtis
    • Prieš priežiūros darbus atjunkite maitinimą
    • Nenaudokite sprogioje aplinkoje ir agresyvioms dujoms transportuoti

    Greitas pasirinkimo gidas

    9800 m³/h
    1,50 kW
    1000×500 mm
    IP55
    Tinka, kai reikia:
    • įrengti tiekimo ar ištraukimo sistemą su stačiakampiais ortakiais
    • pakeisti seną kanalinį ventiliatorių didesnio našumo modeliu
    • valdyti vėdinimą pagal drėgmę, temperatūrą ar CO₂ su dažnio keitikliu
    Patikrinkite prieš naudojimą:
    • ar yra trifazis 380 V maitinimas
    • ar ortakio matmenys 1000×500 mm
    • ar pakanka vietos varikliui virš ortakio
    • ar pakanka slėgio jūsų sistemai
    Svarbus priminimas: Stačiakampis kanalinis ventiliatorius dirba efektyviausiai, kai prieš jį ir už jo yra tiesūs ortakio ruožai.

    DUK

    Kodėl variklis išorėje?
    Taip jo neveikia šiltas ar drėgnas transportuojamas oras, jis geriau aušinamas ir lengviau aptarnaujamas.
    Kaip reguliuoti greitį?
    Dažnio keitikliu – galima valdyti pagal drėgmės, temperatūros ar CO₂ jutiklius.
    Ar tinka virtuvės ištraukimui?
    Taip, su riebalų filtrais; transportuojamo oro temperatūra iki +50 °C.
    Ar tinka gaisro dūmų šalinimui?
    Ne, ventiliatorius nėra sertifikuotas dūmų šalinimo sistemoms.
    Kokios įtampos reikia?
    Trifazės 380 V, 50 Hz.

    ESLP21727 kanalinis ventiliatorius 9800 m³/h, 1000×500 mm

    Stačiakampis kanalinis radialinis ventiliatorius ESLP21727 su išoriniu 1,50 kW IE3 varikliu: iki 9800 m³/h, 3×380 V, jungtis 1000×500 mm, IP55.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
