Cilindrinis saugiklis saulės elektrinėms | 10x38mm | 15A | 33kA | gPV | 1000VDC

Cilindrinis saugiklis saulės elektrinėms 10x38 mm – 15A, 1000V DC, 33kA, gPV

Cilindrinis gPV saugiklis 10x38 mm, skirtas saulės elektrinių, fotovoltinių modulių ir nuolatinės srovės DC grandinių apsaugai nuo trumpo jungimo bei viršsrovių. Tai 15A, 1000V DC saugiklis su 33kA pertraukimo geba, pritaikytas montuoti standartiniuose 10x38 mm saugiklių laikikliuose, naudojamuose PV apsaugos skydeliuose ir saulės sistemų grandinėse.

• Saulės elektrinėse – fotovoltinių DC grandinių apsaugai nuo trumpo jungimo ir viršsrovių.
• PV modulių grandinėse – saugant atskiras modulių sekas arba stringus pagal projektą.

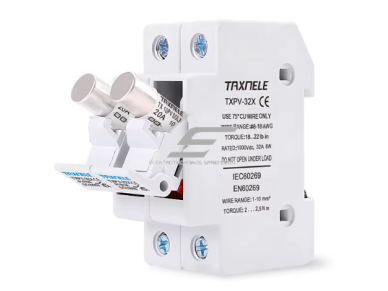

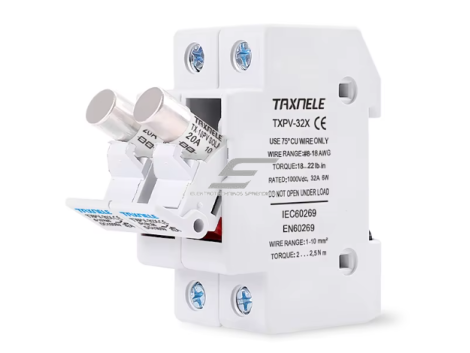

• DC apsaugos skydeliuose – montuojant kartu su 10x38 mm saugiklių laikikliais.
• PV inverterių įvaduose – papildomai DC apsaugai, jei tai numatyta schemoje.
• Akumuliatorių ar energijos kaupimo sistemų DC grandinėse – tik jei tokį naudojimą leidžia konkretus projektas ir komponentų parametrai.

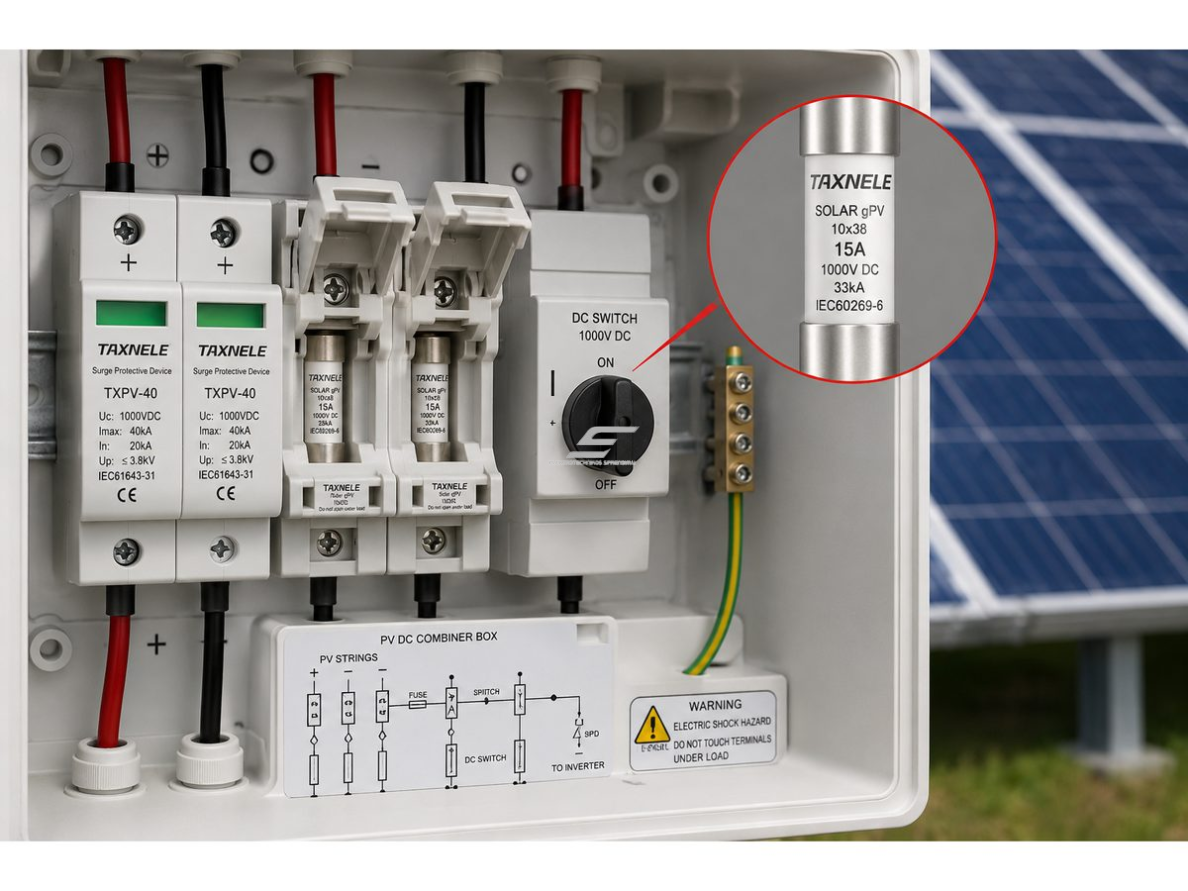

Pavyzdžiui, saugiklis montuojamas į 10x38 mm DC saugiklių laikiklį saulės elektrinės apsaugos skydelyje. Kiekvienai PV modulių grandinei gali būti parenkamas atskiras gPV saugiklis, kurio srovė ir įtampa turi atitikti konkrečios sistemos projektą.

Suveikus saugikliui, grandinė nutraukiama ir saugiklis turi būti pakeistas nauju tokios pačios arba pagal projektą numatytos nominalios srovės ir įtampos saugikliu. Prieš keitimą būtina saugiai atjungti DC grandinę ir įsitikinti, kad nėra pavojingos įtampos.

PV saugiklis yra nuolatinės srovės apsaugos komponentas, todėl jo parinkimas ir montavimas turi būti atliekamas pagal saulės elektrinės projektą, PV modulių parametrus, inverterio duomenis ir elektros saugos reikalavimus.

• Montavimą turi atlikti kvalifikuotas elektrikas arba saulės elektrinių montuotojas, turintis patirties su DC grandinėmis.
• Naudoti tik tinkamuose DC saugiklių laikikliuose, pritaikytuose 10x38 mm ir 1000 V DC saugikliams.
• Negalima naudoti AC grandinėse, jeigu saugiklis skirtas tik fotovoltinėms DC sistemoms.
• Srovė turi būti parinkta pagal projektą – netinkama saugiklio srovė gali lemti nepakankamą apsaugą arba nepagrįstą suveikimą.
• Po suveikimo saugiklį būtina pakeisti nauju – saugiklis nėra atstatomas.
• DC grandinės gali būti pavojingos – prieš keitimą būtina saugiai atjungti sistemą ir patikrinti įtampą.

Greitas pasirinkimo gidas

15A gPV cilindrinis saugiklis 10x38 mm 1000V DC – tinkamas pasirinkimas saulės elektrinių DC grandinėms, kai reikia apsaugos nuo trumpo jungimo ir viršsrovių. Jis montuojamas į standartinius 10x38 mm saugiklių laikiklius ir naudojamas PV apsaugos skydeliuose, inverterių įvaduose arba modulių grandinėse pagal projektą.

Profesionali DC apsauga saulės elektrinių grandinėms

1000V DC gPV cilindrinis saugiklis 10x38 mm padeda apsaugoti saulės elektrinės grandines nuo trumpo jungimo ir pavojingų viršsrovių, taip prisidedant prie saugesnės ir patikimesnės PV sistemos eksploatacijos.

Dėl 15A vardinės srovės, 33kA pertraukimo gebos, gPV klasės, vario kontaktų ir kompaktiško 10x38 mm formato šis saugiklis yra praktiškas pasirinkimas gyvenamųjų ir komercinių saulės elektrinių DC apsaugos skydeliams.
