Prekės aprašymas

Daugiafunkcinis CO2 kambarinis keitiklis | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP30 | Sentera Controls | RSMFG-3

RSMFG-3 – Sentera Controls daugiafunkcinis CO2 kambarinis keitiklis, kuris patalpoje matuoja CO2 koncentraciją (400–2000 ppm), temperatūrą (0…+50 °C) ir santykinę drėgmę (0–95 % rH) ir turi tris analoginius / moduliuojamus išėjimus – AO1 temperatūrai, AO2 drėgmei, AO3 CO2 (0-10 VDC, 0-20 mA arba PWM). Maitinimas – 24 VDC arba 24 VAC ±10 %.

Pagrindinė mintis:
Trys oro kokybės rodikliai – trys atskiri signalai: valdiklis ar BMS gauna CO2, temperatūrą ir drėgmę atskirai ir pats sprendžia, kaip valdyti vėdinimą, šildymą ar drėkinimą. Vienas prietaisas vietoje trijų daviklių.

CO2 diapazonas
400–2000 ppm

Išėjimas
3 × 0-10 VDC / 0-20 mA / PWM

Maitinimas
24 VDC arba 24 VAC ±10 %

Apsauga
IP30, tik patalpoms

Veikimo principas

Prietaisas tvirtinamas ant sienos patalpoje (2 angos Ø 6 mm), žmonių buvimo zonoje, toliau nuo durų, langų ir tiesioginio iškvėpimo. Prijungiamas maitinimas 24 VDC arba 24 VAC (VIN, GND), išėjimai AO1–AO3 su savo GND ir Modbus RTU (A, /B); gnybtai nuspaudžiami, laidams iki 1,5 mm².

Savikalibruojantis CO2 jutiklis kartu su temperatūros ir drėgmės jutikliu matuoja oro kokybę: AO1 perduoda temperatūrą, AO2 – santykinę drėgmę, AO3 – CO2. Išėjimų tipas – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) arba PWM 1 kHz (3,3 arba 12 VDC); visi parametrai pasiekiami per Modbus RTU, per jį atnaujinama ir programinė įranga.

Rezultatas – valdiklis ar BMS gauna CO2, temperatūrą ir drėgmę atskirais signalais ir vėdina pagal realų žmonių skaičių: tuščioje patalpoje ventiliacija dirba minimaliai, prisirinkus žmonių – stiprėja, todėl mažėja šildymo / vėsinimo nuostoliai ir ventiliatorių energijos sąnaudos.

Kuo naudingas RSMFG-3?
Trys matavimai ir trys atskiri signalai viename kambariniame prietaise – mažiau daviklių, kabelių ir montavimo darbų.

Techninės specifikacijos

Prekės tipas	Daugiafunkcinis CO2 kambarinis keitiklis
Gamintojas / kodas	Sentera Controls / RSMFG-3
Matuojami dydžiai	CO2, temperatūra, santykinė drėgmė, aplinkos apšviestumas
CO2 diapazonas	400–2000 ppm (tikslumas nurodytas iki 5000 ppm)
Temperatūros diapazonas	0…+50 °C
Drėgmės diapazonas	0–95 % rH, be kondensacijos
Tikslumas	±0,5 °C; ±6 % rH; CO2 ±(50 ppm + 3 % rodmens) 400–2000 ppm, ±(40 ppm + 5 % rodmens) 2001–5000 ppm
Išėjimai	AO1 – T, AO2 – rH, AO3 – CO2: 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, 3,3 arba 12 VDC
Ryšys	Modbus RTU (RS485); programinės įrangos atnaujinimas per Modbus RTU
Maitinimo įtampa	24 VDC arba 24 VAC ±10 %
Maks. srovė (Imax)	60 mA (DC) / 120 mA (AC)
Indikacija	Raudonas / geltonas / žalias LED su reguliuojamu ryškumu, aplinkos šviesos jutiklis
Montavimas	Ant sienos, 2 angos Ø 6 mm
Apsaugos klasė	IP30 (EN 60529), tik naudojimui patalpose
Svoris	0,095 kg (neto)
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Trys atskiri išėjimai – T, rH ir CO2 – kiekvienas savo signalu valdikliui ar BMS.
Modbus RTU – visi matavimai ir nustatymai pasiekiami nuotoliniu būdu.
Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
LED indikacija – žalia – oro kokybė gera, geltona – pasiektas 1-asis įspėjimo lygis, raudona – 2-asis lygis arba vertė už ribų.
Šviesos jutiklis – reguliuojami „aktyvus“ ir „budėjimo“ apšviestumo lygiai.
SenteraWeb – per Sentera interneto modulį – nuotolinis stebėjimas, žurnalas, įspėjimai, režimų tvarkaraščiai.
Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

Kur naudojamas?

Biurai, posėdžių salės, klasės
Darželiai, mokyklos, auditorijos
Gyvenamosios patalpos ir butai
Restoranai, sporto salės
Vėdinimas pagal poreikį su EC ventiliatoriais
BMS ir SenteraWeb sistemos

Naudojimas pagal poreikį

Biurų pastatų ŠVOK projektuotojui.
Trys atskiri T, rH ir CO2 signalai iš vieno prietaiso leidžia valdyti vėdinimą, šildymą ir drėkinimą skirtingomis grandinėmis.

24 VAC automatikos montuotojui.
-G versija maitinama iš esamo 24 VAC transformatoriaus arba 24 VDC.

Restoranų ir salių techninės priežiūros vadovui.
LED su reguliuojamu ryškumu vietoje rodo oro kokybę, kai salėje daug žmonių.

Praktinis panaudojimas

Jeigu posėdžių salės valdymo skyde yra tik 24 VAC transformatorius, o valdiklis laukia CO2 signalo 0-10 VDC, tada RSMFG-3 maitinamas iš to paties transformatoriaus ir AO3 perduoda CO2 400–2000 ppm intervale.

Pritaikymo gidas: kaip naudojamas praktikoje

Tas pats RSMFG-3 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimų:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Vėdinimo įrenginys su valdikliu	AO3 (CO2) → valdiklio įėjimas, AO1 (T) → šildymo valdymas	Valdiklis reguliuoja oro kiekį pagal CO2 ir temperatūrą	Signalo tipą parinkite pagal valdiklio įėjimą
Paprastas DCV	AO3 (CO2) 0-10 VDC → EC ventiliatorius	Ventiliatoriaus greitis proporcingas CO2	AO1, AO2 galima naudoti stebėjimui
Objektas su BMS	Modbus RTU → A, B	Visi trys dydžiai BMS be analoginių kabelių	Kiekvienam prietaisui – atskiras adresas
Nuotolinis stebėjimas	Modbus RTU → Sentera interneto modulis → SenteraWeb	Duomenų žurnalas, įspėjimai, tvarkaraščiai	Reikalingas Sentera interneto modulis

Kaip parinkti CO2 daviklį

Montavimas / išėjimas / maitinimas	Rekomenduojamas modelis
Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC, 4 laidai	RSMFF-3 (daugiafunkcinis keitiklis, -F)
Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC arba 24 VAC, 3 laidai	RSMFG-3 (daugiafunkcinis keitiklis, -G) ← šis modelis
Kambarys, 1 valdymo išėjimas pagal T / rH / CO2, 24 VDC	RCMFF-3 (išmanus jutiklis, -F)
Kambarys, 1 valdymo išėjimas, 24 VDC arba 24 VAC	RCMFG-3 (išmanus jutiklis, -G)
Potinkinis / virštinkinis, 1 išėjimas, maitinimas iš 230 V tinklo	FCMF8-R (85–264 VAC)
Potinkinis / virštinkinis, 1 išėjimas, 24 VDC arba 24 VAC	FCMFG-R (24 VAC/VDC)
Ortakis, 1 valdymo išėjimas pagal T / rH / CO2, 24 VAC/VDC	DCMFG-2R (išmanus kanalinis jutiklis)
Ortakis, NDIR CO2 + T + rH, tik Modbus RTU	DSCDG0-4 (be analoginių išėjimų)
Ortakis, NDIR CO2 + T + rH, 3 analoginiai išėjimai + Modbus RTU	DSCDG3-4 (3 išėjimai)

Taisyklė: pagal montavimo vietą (siena, potinkinė dėžutė, ortakis) ir pagal tai, ko reikia: atskirų T / rH / CO2 signalų valdikliui ar BMS (keitiklis, 3 išėjimai), vieno valdymo signalo tiesiai EC ventiliatoriui ar sklendei (išmanus jutiklis) ar tik Modbus duomenų. Maitinimą parinkite pagal objekto valdymo grandinę: -F – 24 VDC, 4 laidai; -G – 24 VAC arba 24 VDC, 3 laidai; 8 – tiesiai iš 230 V tinklo.

Kada rinktis kitą sprendimą: vienam valdymo signalui be atskiro valdiklio – RCMF-3 serija; potinkiniam montavimui – FCMF8-R / FCMFG-R; ortakiui – DSCDG3-4; be CO2 – RSTH-3 serija.

Pliusai

CO2, temperatūra ir drėgmė viename prietaise
Modbus RTU, programinė įranga atnaujinama tinklu
Trys atskiri išėjimai T / rH / CO2
Savikalibruojantis CO2 jutiklis, LED su reguliuojamu ryškumu
Kompaktiškas sieninis korpusas

Minusai / ribojimai

CO2 matavimo diapazonas 400–2000 ppm – skirta patalpų oro kokybei, ne pramoninei dujų kontrolei
IP30 – tik sausoms patalpoms
Pats nevaldo ventiliatoriaus – tiesioginiam valdymui rinkitės RCMFG-3

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
Maitinimo įtampa – 24 VDC arba 24 VAC ±10 %.
-G versija: 3 laidų jungimas su bendra žeme (analoginio išėjimo GND sujungtas su maitinimo GND). Niekada nejunkite G versijos bendros žemės su įrenginiais, maitinamais nuolatine įtampa (DC), – galima sugadinti prijungtus įrenginius.
Nemaišykite -F ir -G tipo gaminių tame pačiame tinkle.
Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
Naudojamas tik patalpose; nemontuokite tiesioginiuose saulės spinduliuose.

Greitas pasirinkimo gidas

CO2 400–2000 ppm

0…+50 °C

0–95 % rH

3 × 0-10 VDC / 0-20 mA / PWM

24 VDC / 24 VAC

IP30

Tinka, kai reikia:

įgyvendinti vėdinimą pagal poreikį pagal CO2 lygį;
perduoti CO2, temperatūrą ir drėgmę valdikliui ar BMS;
integruoti oro kokybės duomenis į BMS per Modbus RTU.

Patikrinkite prieš naudojimą:

valdomo įrenginio įėjimo tipą;
maitinimą: 24 VDC arba 24 VAC ±10 %;
montavimo vietą – žmonių buvimo zona, ne prie durų ar langų.

Svarbus priminimas: RSMFG-3 matuoja CO2 patalpų oro kokybei vertinti; jis nėra dujų nuotėkio ar saugos detektorius.

DUK

Ar matuoja VOC?
Ne, matuojami CO2, temperatūra, santykinė drėgmė ir aplinkos šviesa.

Kokie išėjimo signalai?
Kiekviename iš trijų išėjimų – 0-10 VDC, 0-20 mA arba PWM, papildomai – Modbus RTU.

Kaip keičiami nustatymai?
Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.

Kaip atstatyti Modbus nustatymus?
Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.

Kokiu maitinimu jis veikia?
24 VDC arba 24 VAC ±10 %.

Ar keitiklis pats valdo ventiliatorių?
Ne, jis perduoda atskirus signalus valdikliui, o tiesioginiam valdymui rinkitės RCMFG-3.

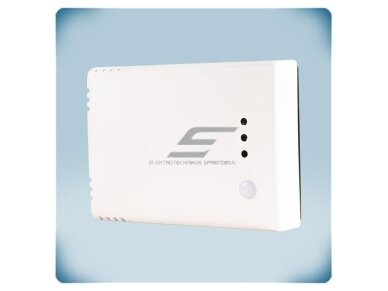

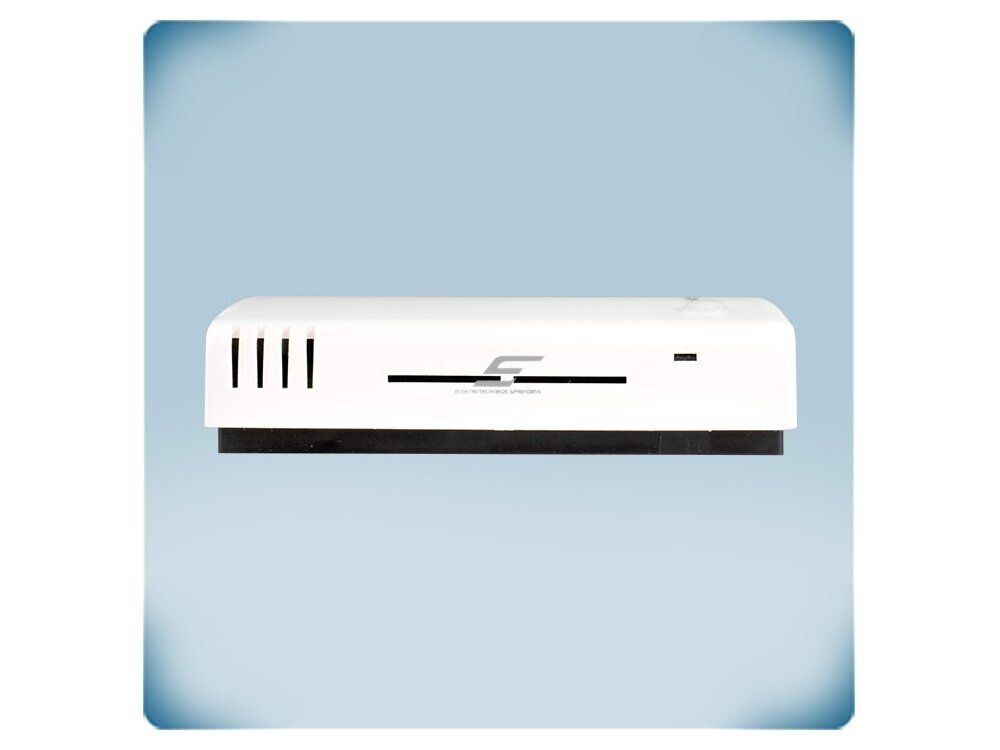

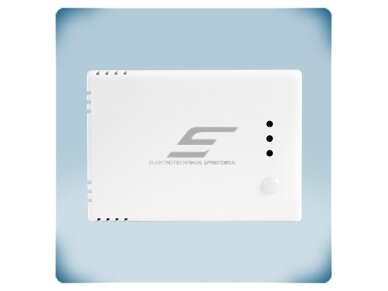

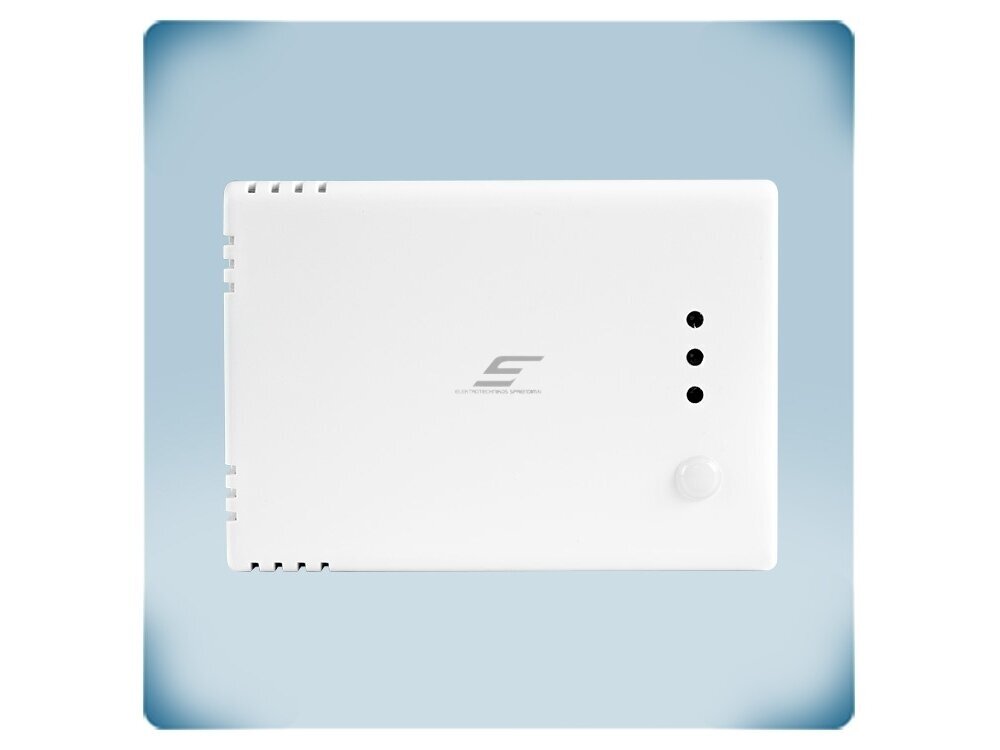

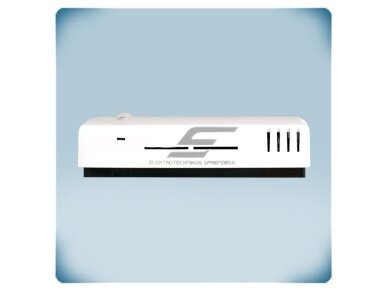

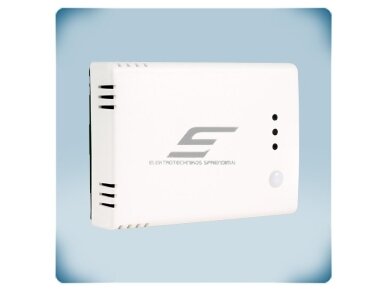

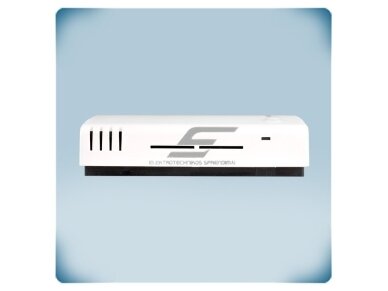

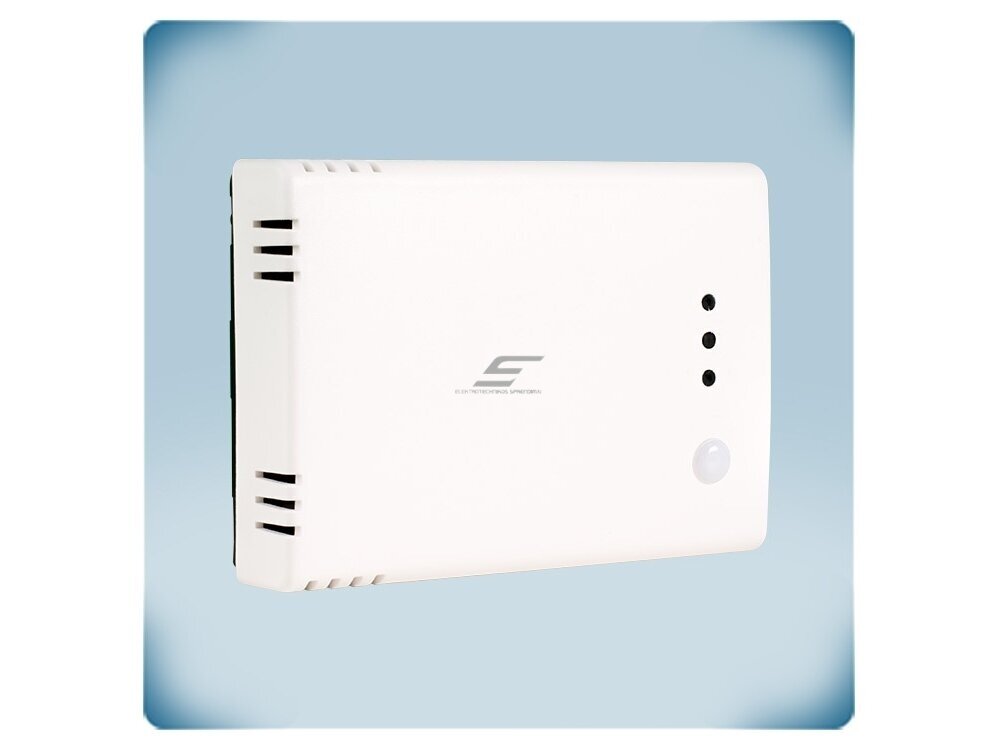

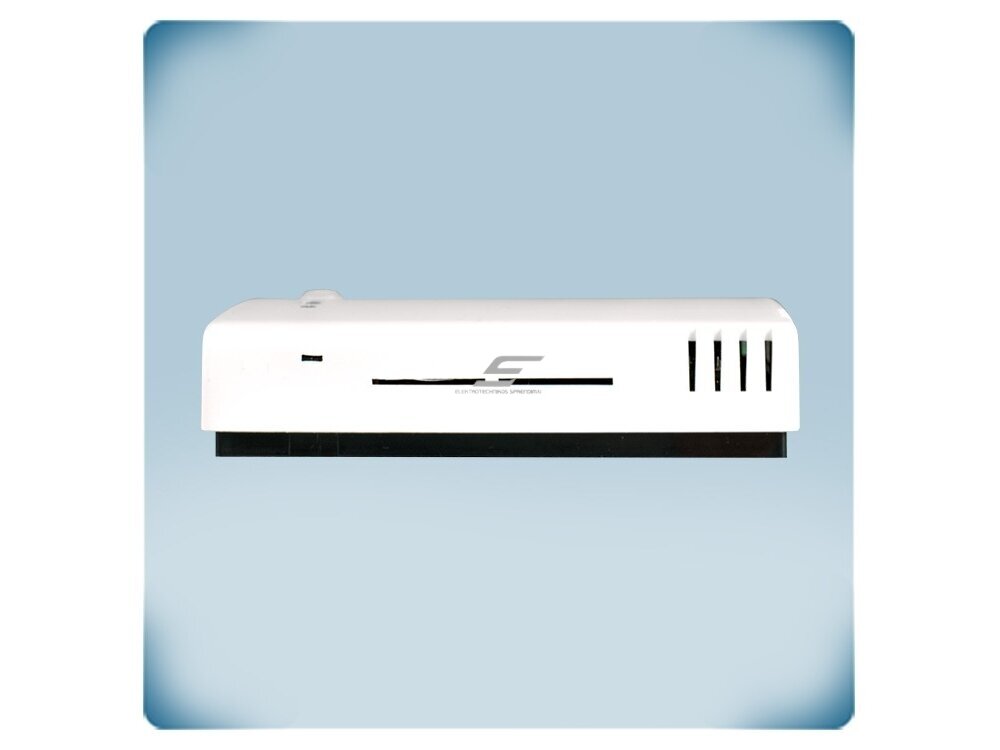

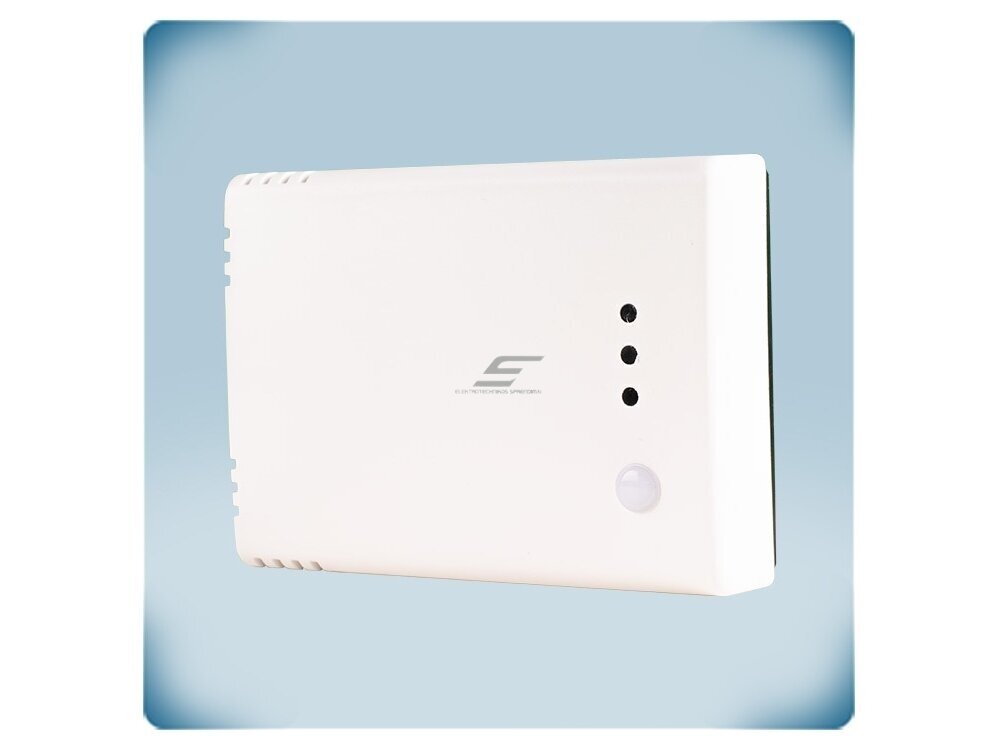

Daugiafunkcinis CO2 kambarinis keitiklis | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP30 | Sentera Controls | RSMFG-3

Sentera RSMFG-3 – daugiafunkcinis CO2 kambarinis keitiklis: CO2 400–2000 ppm, temperatūra 0…+50 °C, drėgmė 0–95 % rH, trys išėjimai 0-10 VDC / 0-20 mA / PWM ir Modbus RTU, maitinimas 24 VDC arba 24 VAC ±10 %. Vėdinimui pagal poreikį.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

Savybės

Gamintojas

Sentera controls

Prekės ženklas

Sentera Controls

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
