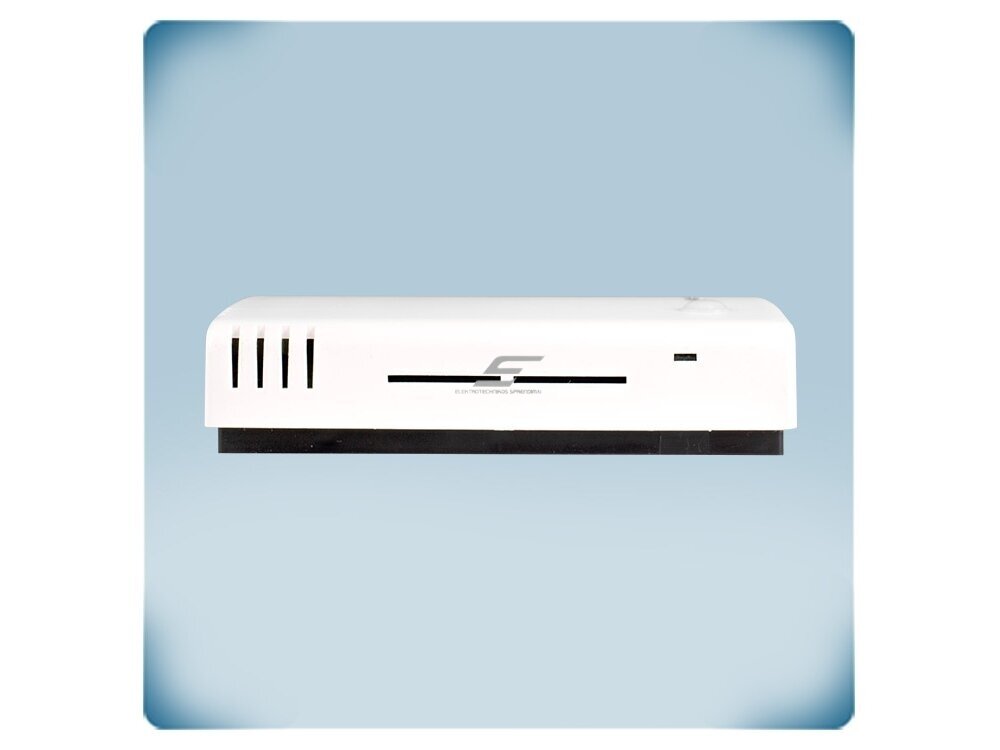

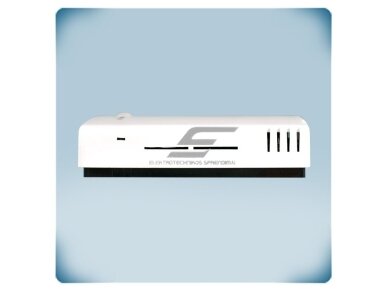

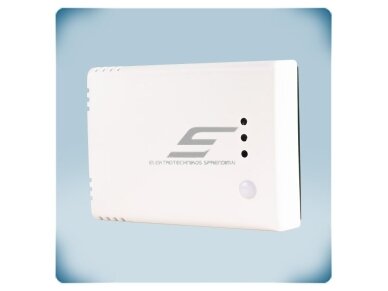

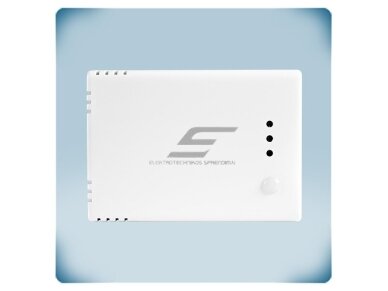

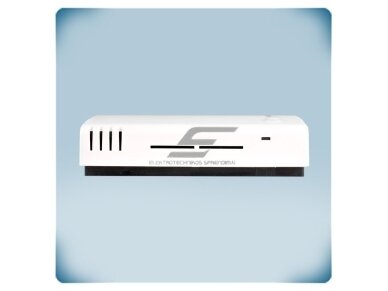

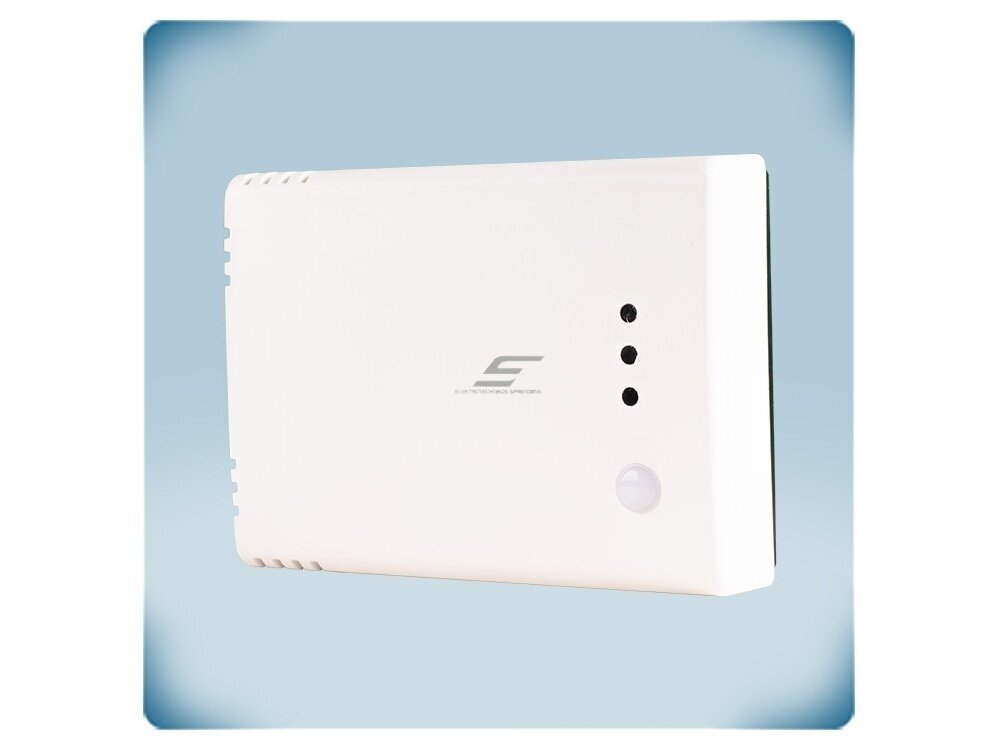

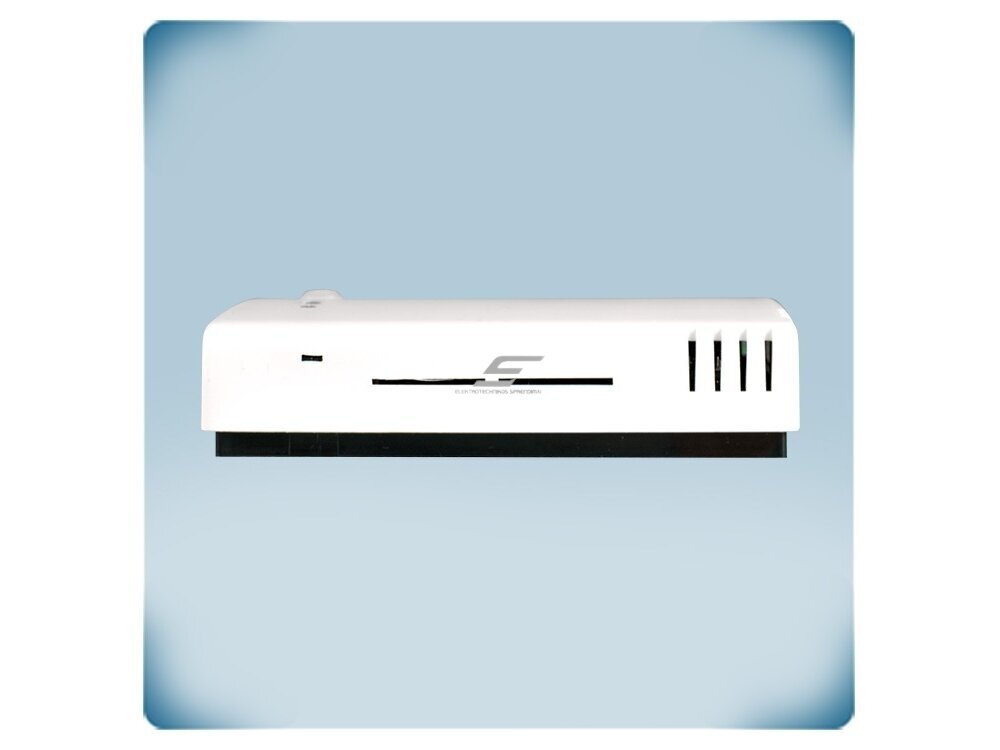

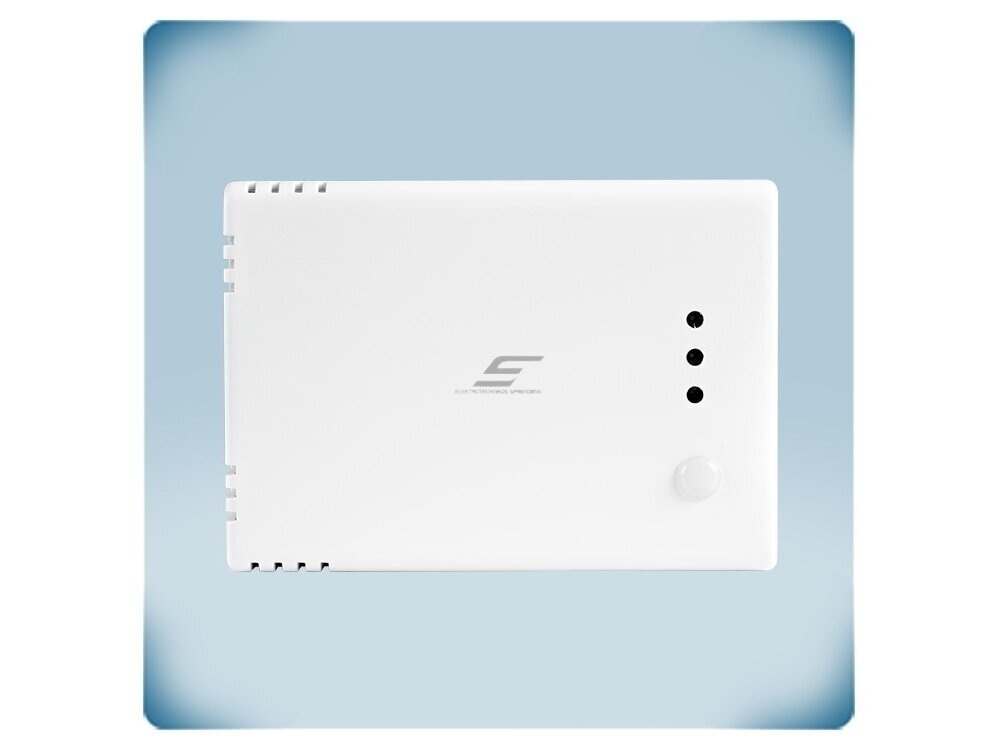

    Daugiafunkcinis CO2 kambarinis keitiklis | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP30 | Sentera Controls | RSMFF-3

    Kodas: RSMFF-3
    Pasiteirauti apie prekę
    Kaina 266.12 € su PVM
    ( 219.93 € be PVM )
    415.13 € Sutaupykite 149.01 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Daugiafunkcinis CO2 kambarinis keitiklis | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP30 | Sentera Controls | RSMFF-3

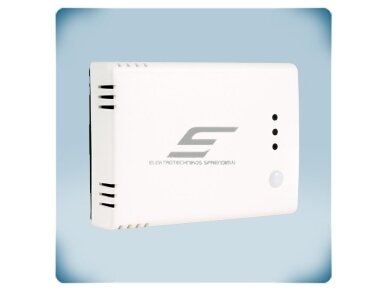

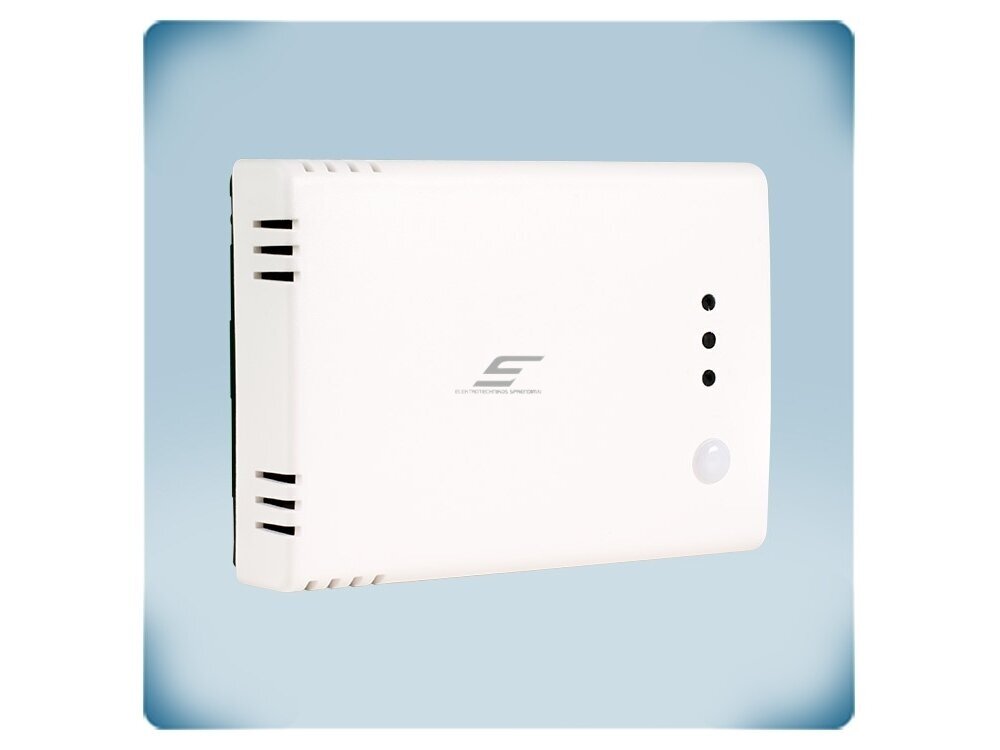

    RSMFF-3 – Sentera Controls daugiafunkcinis CO2 kambarinis keitiklis, kuris patalpoje matuoja CO2 koncentraciją (400–2000 ppm), temperatūrą (0…+50 °C) ir santykinę drėgmę (0–95 % rH) ir turi tris analoginius / moduliuojamus išėjimus – AO1 temperatūrai, AO2 drėgmei, AO3 CO2 (0-10 VDC, 0-20 mA arba PWM). Maitinimas – 24 VDC.

    Pagrindinė mintis:
    Trys oro kokybės rodikliai – trys atskiri signalai: valdiklis ar BMS gauna CO2, temperatūrą ir drėgmę atskirai ir pats sprendžia, kaip valdyti vėdinimą, šildymą ar drėkinimą. Vienas prietaisas vietoje trijų daviklių.
    CO2 diapazonas
    400–2000 ppm
    Išėjimas
    3 × 0-10 VDC / 0-20 mA / PWM
    Maitinimas
    24 VDC
    Apsauga
    IP30, tik patalpoms

    Veikimo principas

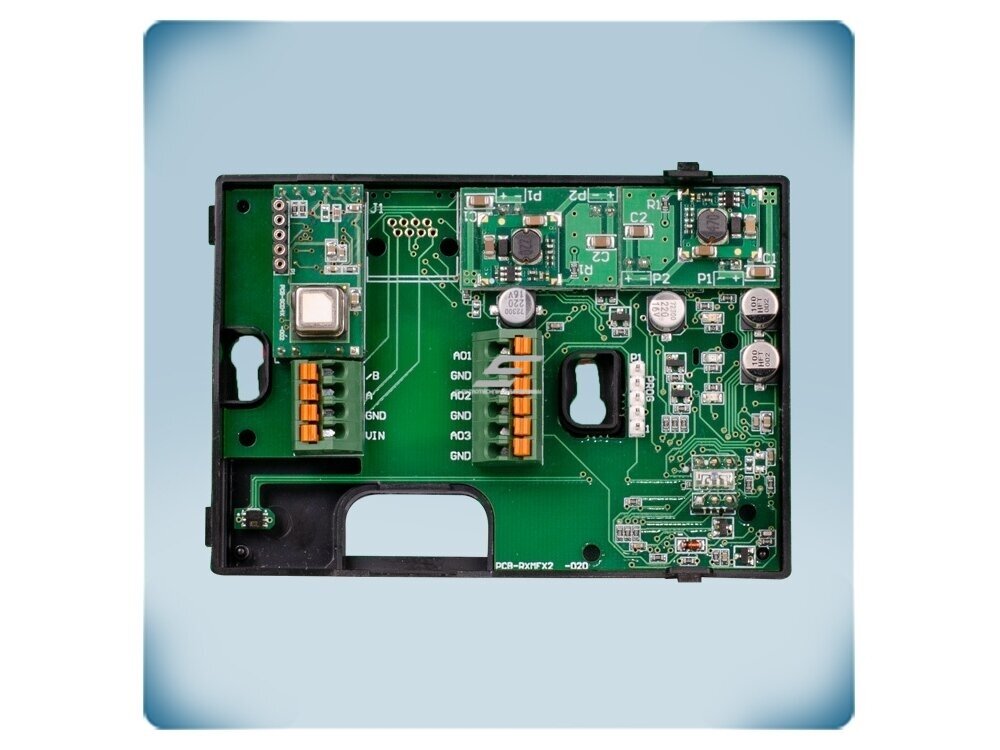

    Prietaisas tvirtinamas ant sienos patalpoje (2 angos Ø 6 mm), žmonių buvimo zonoje, toliau nuo durų, langų ir tiesioginio iškvėpimo. Prijungiamas maitinimas 24 VDC (VIN, GND), išėjimai AO1–AO3 su savo GND ir Modbus RTU (A, /B); gnybtai nuspaudžiami, laidams iki 1,5 mm².

    Savikalibruojantis CO2 jutiklis kartu su temperatūros ir drėgmės jutikliu matuoja oro kokybę: AO1 perduoda temperatūrą, AO2 – santykinę drėgmę, AO3 – CO2. Išėjimų tipas – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) arba PWM 1 kHz (3,3 arba 12 VDC); visi parametrai pasiekiami per Modbus RTU, per jį atnaujinama ir programinė įranga.

    Rezultatas – valdiklis ar BMS gauna CO2, temperatūrą ir drėgmę atskirais signalais ir vėdina pagal realų žmonių skaičių: tuščioje patalpoje ventiliacija dirba minimaliai, prisirinkus žmonių – stiprėja, todėl mažėja šildymo / vėsinimo nuostoliai ir ventiliatorių energijos sąnaudos.

    Kuo naudingas RSMFF-3?
    Trys matavimai ir trys atskiri signalai viename kambariniame prietaise – mažiau daviklių, kabelių ir montavimo darbų.

    Techninės specifikacijos

    Prekės tipas Daugiafunkcinis CO2 kambarinis keitiklis
    Gamintojas / kodas Sentera Controls / RSMFF-3
    Matuojami dydžiai CO2, temperatūra, santykinė drėgmė, aplinkos apšviestumas
    CO2 diapazonas 400–2000 ppm (tikslumas nurodytas iki 5000 ppm)
    Temperatūros diapazonas 0…+50 °C
    Drėgmės diapazonas 0–95 % rH, be kondensacijos
    Tikslumas ±0,5 °C; ±6 % rH; CO2 ±(50 ppm + 3 % rodmens) 400–2000 ppm, ±(40 ppm + 5 % rodmens) 2001–5000 ppm
    Išėjimai AO1 – T, AO2 – rH, AO3 – CO2: 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, 3,3 arba 12 VDC
    Ryšys Modbus RTU (RS485); programinės įrangos atnaujinimas per Modbus RTU
    Maitinimo įtampa 24 VDC
    Maks. srovė (Imax) 80 mA
    Indikacija Raudonas / geltonas / žalias LED su reguliuojamu ryškumu, aplinkos šviesos jutiklis
    Montavimas Ant sienos, 2 angos Ø 6 mm
    Apsaugos klasė IP30 (EN 60529), tik naudojimui patalpose
    Svoris 0,095 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Trys atskiri išėjimai – T, rH ir CO2 – kiekvienas savo signalu valdikliui ar BMS.
    • Modbus RTU – visi matavimai ir nustatymai pasiekiami nuotoliniu būdu.
    • Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
    • LED indikacija – žalia – oro kokybė gera, geltona – pasiektas 1-asis įspėjimo lygis, raudona – 2-asis lygis arba vertė už ribų.
    • Šviesos jutiklis – reguliuojami „aktyvus“ ir „budėjimo“ apšviestumo lygiai.
    • SenteraWeb – per Sentera interneto modulį – nuotolinis stebėjimas, žurnalas, įspėjimai, režimų tvarkaraščiai.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

    Kur naudojamas?

    • Biurai, posėdžių salės, klasės
    • Darželiai, mokyklos, auditorijos
    • Gyvenamosios patalpos ir butai
    • Restoranai, sporto salės
    • Vėdinimas pagal poreikį su EC ventiliatoriais
    • BMS ir SenteraWeb sistemos

    Naudojimas pagal poreikį

    Mokyklų vėdinimo projektuotojui.
    Vienas sieninis prietaisas klasėje duoda tris atskirus T, rH ir CO2 signalus vėdinimo valdikliui.
    BMS integratoriui.
    CO2, temperatūra ir drėgmė pasiekiamos ir analoginiais signalais, ir per Modbus RTU, o SenteraWeb leidžia stebėti nuotoliniu būdu.
    24 VDC valdymo skydų montuotojui.
    -F versija maitinama 24 VDC ir jungiama 4 laidais su atskiromis žemėmis.

    Praktinis panaudojimas

    Jeigu klasės vėdinimo valdiklis turi tris 0-10 VDC įėjimus ir reikia didinti oro kiekį kylant CO2, tada RSMFF-3 jungiamas prie 24 VDC, o AO3 perduoda CO2 (400–2000 ppm), AO1 – temperatūrą ir AO2 – drėgmę atskirais signalais.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats RSMFF-3 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimų:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo įrenginys su valdikliu AO3 (CO2) → valdiklio įėjimas, AO1 (T) → šildymo valdymas Valdiklis reguliuoja oro kiekį pagal CO2 ir temperatūrą Signalo tipą parinkite pagal valdiklio įėjimą
    Paprastas DCV AO3 (CO2) 0-10 VDC → EC ventiliatorius Ventiliatoriaus greitis proporcingas CO2 AO1, AO2 galima naudoti stebėjimui
    Objektas su BMS Modbus RTU → A, B Visi trys dydžiai BMS be analoginių kabelių Kiekvienam prietaisui – atskiras adresas
    Nuotolinis stebėjimas Modbus RTU → Sentera interneto modulis → SenteraWeb Duomenų žurnalas, įspėjimai, tvarkaraščiai Reikalingas Sentera interneto modulis

    Kaip parinkti CO2 daviklį

    Montavimas / išėjimas / maitinimas Rekomenduojamas modelis
    Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC, 4 laidai RSMFF-3 (daugiafunkcinis keitiklis, -F) ← šis modelis
    Kambarys, 3 atskiri išėjimai T / rH / CO2, 24 VDC arba 24 VAC, 3 laidai RSMFG-3 (daugiafunkcinis keitiklis, -G)
    Kambarys, 1 valdymo išėjimas pagal T / rH / CO2, 24 VDC RCMFF-3 (išmanus jutiklis, -F)
    Kambarys, 1 valdymo išėjimas, 24 VDC arba 24 VAC RCMFG-3 (išmanus jutiklis, -G)
    Potinkinis / virštinkinis, 1 išėjimas, maitinimas iš 230 V tinklo FCMF8-R (85–264 VAC)
    Potinkinis / virštinkinis, 1 išėjimas, 24 VDC arba 24 VAC FCMFG-R (24 VAC/VDC)
    Ortakis, 1 valdymo išėjimas pagal T / rH / CO2, 24 VAC/VDC DCMFG-2R (išmanus kanalinis jutiklis)
    Ortakis, NDIR CO2 + T + rH, tik Modbus RTU DSCDG0-4 (be analoginių išėjimų)
    Ortakis, NDIR CO2 + T + rH, 3 analoginiai išėjimai + Modbus RTU DSCDG3-4 (3 išėjimai)
    Taisyklė: pagal montavimo vietą (siena, potinkinė dėžutė, ortakis) ir pagal tai, ko reikia: atskirų T / rH / CO2 signalų valdikliui ar BMS (keitiklis, 3 išėjimai), vieno valdymo signalo tiesiai EC ventiliatoriui ar sklendei (išmanus jutiklis) ar tik Modbus duomenų. Maitinimą parinkite pagal objekto valdymo grandinę: -F – 24 VDC, 4 laidai; -G – 24 VAC arba 24 VDC, 3 laidai; 8 – tiesiai iš 230 V tinklo.
    Kada rinktis kitą sprendimą: vienam valdymo signalui be atskiro valdiklio – RCMF-3 serija; potinkiniam montavimui – FCMF8-R / FCMFG-R; ortakiui – DSCDG3-4; be CO2 – RSTH-3 serija.

    Pliusai

    • CO2, temperatūra ir drėgmė viename prietaise
    • Modbus RTU, programinė įranga atnaujinama tinklu
    • Trys atskiri išėjimai T / rH / CO2
    • Savikalibruojantis CO2 jutiklis, LED su reguliuojamu ryškumu
    • Kompaktiškas sieninis korpusas

    Minusai / ribojimai

    • CO2 matavimo diapazonas 400–2000 ppm – skirta patalpų oro kokybei, ne pramoninei dujų kontrolei
    • IP30 – tik sausoms patalpoms
    • -F versija netinka 3 laidų sistemoms ir AC maitinimui

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimo įtampa – 24 VDC.
    • -F versija: 4 laidų jungimas, maitinimo ir analoginio išėjimo žemės atskiros – netinka 3 laidų sistemoms ir niekada nejungiama prie kintamosios srovės (AC) maitinimo.
    • Nemaišykite -F ir -G tipo gaminių tame pačiame tinkle.
    • Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
    • Naudojamas tik patalpose; nemontuokite tiesioginiuose saulės spinduliuose.

    Greitas pasirinkimo gidas

    CO2 400–2000 ppm
    0…+50 °C
    0–95 % rH
    3 × 0-10 VDC / 0-20 mA / PWM
    24 VDC
    IP30
    Tinka, kai reikia:
    • įgyvendinti vėdinimą pagal poreikį pagal CO2 lygį;
    • perduoti CO2, temperatūrą ir drėgmę valdikliui ar BMS;
    • integruoti oro kokybės duomenis į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • valdomo įrenginio įėjimo tipą;
    • maitinimą: 24 VDC;
    • montavimo vietą – žmonių buvimo zona, ne prie durų ar langų.
    Svarbus priminimas: RSMFF-3 matuoja CO2 patalpų oro kokybei vertinti; jis nėra dujų nuotėkio ar saugos detektorius.

    DUK

    Ar matuoja VOC?
    Ne, matuojami CO2, temperatūra, santykinė drėgmė ir aplinkos šviesa.
    Kokie išėjimo signalai?
    Kiekviename iš trijų išėjimų – 0-10 VDC, 0-20 mA arba PWM, papildomai – Modbus RTU.
    Kaip keičiami nustatymai?
    Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.
    Ar keitiklis pats valdo ventiliatorių?
    Ne, jis perduoda atskirus T, rH ir CO2 signalus valdikliui, o tiesioginiam valdymui rinkitės RCMFF-3.
    Kokiu maitinimu jis veikia?
    24 VDC.

    Daugiafunkcinis CO2 kambarinis keitiklis | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP30 | Sentera Controls | RSMFF-3

    Sentera RSMFF-3 – daugiafunkcinis CO2 kambarinis keitiklis: CO2 400–2000 ppm, temperatūra 0…+50 °C, drėgmė 0–95 % rH, trys išėjimai 0-10 VDC / 0-20 mA / PWM ir Modbus RTU, maitinimas 24 VDC. Vėdinimui pagal poreikį.
