Daugiafunkcis signalų generatorius | kalibratorius | 4–20 mA | 0–30 V | 0–24 mA | TFT ekranas | Type-C | 3000 mAh

Techninės specifikacijos

• Produkto tipas: daugiafunkcis signalų generatorius
• Paskirtis: įtampos, srovės ir 4–20 mA analoginio signalo generavimas bei testavimas
• Palaikomas proceso signalas: 4–20 mA
• Įtampos diapazonas: 0–30 V
• Srovės diapazonas: 0–24 mA
• Išėjimo reguliavimas: reguliuojama įtampa ir srovė
• Darbo režimai: vienkartinis kilimas, vienkartinis kritimas, ciklinis režimas
• Ekranas: TFT spalvotas LCD ekranas
• Ekrano dydis: 2.4 colio
• Maitinimo / įkrovimo jungtis: USB Type-C
• Įkrovimo įtampa: 5 V
• Akumuliatorius: 3000 mAh
• Budėjimo laikas: iki 24–26 val.

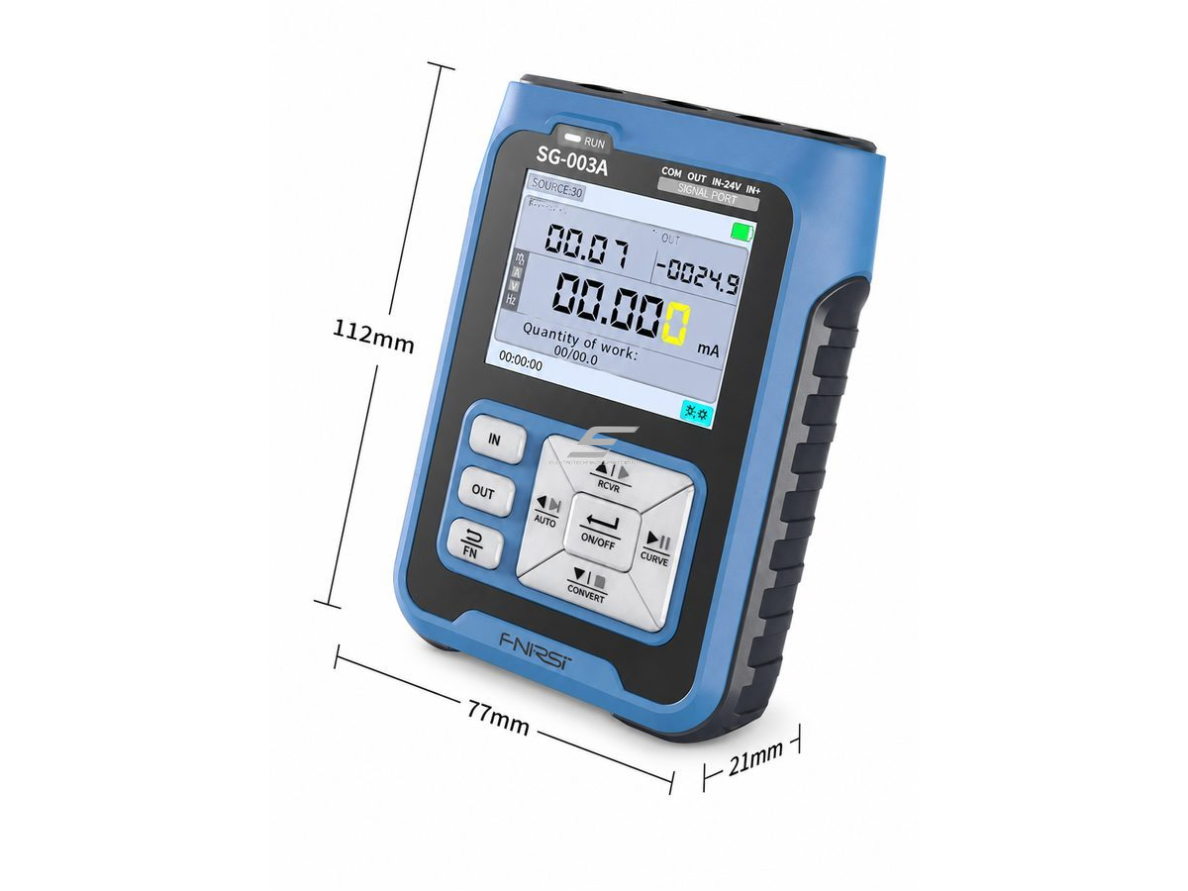

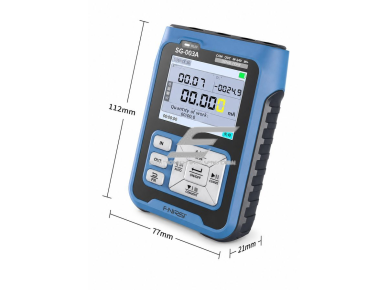

• Matmenys: 82 x 27 x 112 mm
• Svoris: apie 165 g
• Spalva: juoda + mėlyna
• Naudojimo sritys: pramoninė automatika, PLC sistemos, jutiklių grandinės, procesų valdymas, matavimo sistemos, įrangos paleidimas ir diagnostika

Funkcijos

• 4–20 mA signalo generavimas – leidžia imituoti standartinį pramoninį analoginį daviklį
• Reguliuojamas srovės išėjimas 0–24 mA – tinka PLC, valdiklių ir matavimo įrangos analoginių įėjimų testavimui
• Reguliuojamas įtampos išėjimas 0–30 V – naudojamas įtampos signalais valdomų grandinių patikrai
• Daviklių imitavimas – galima imituoti slėgio, temperatūros, lygio, srauto ar kitų analoginių jutiklių signalą

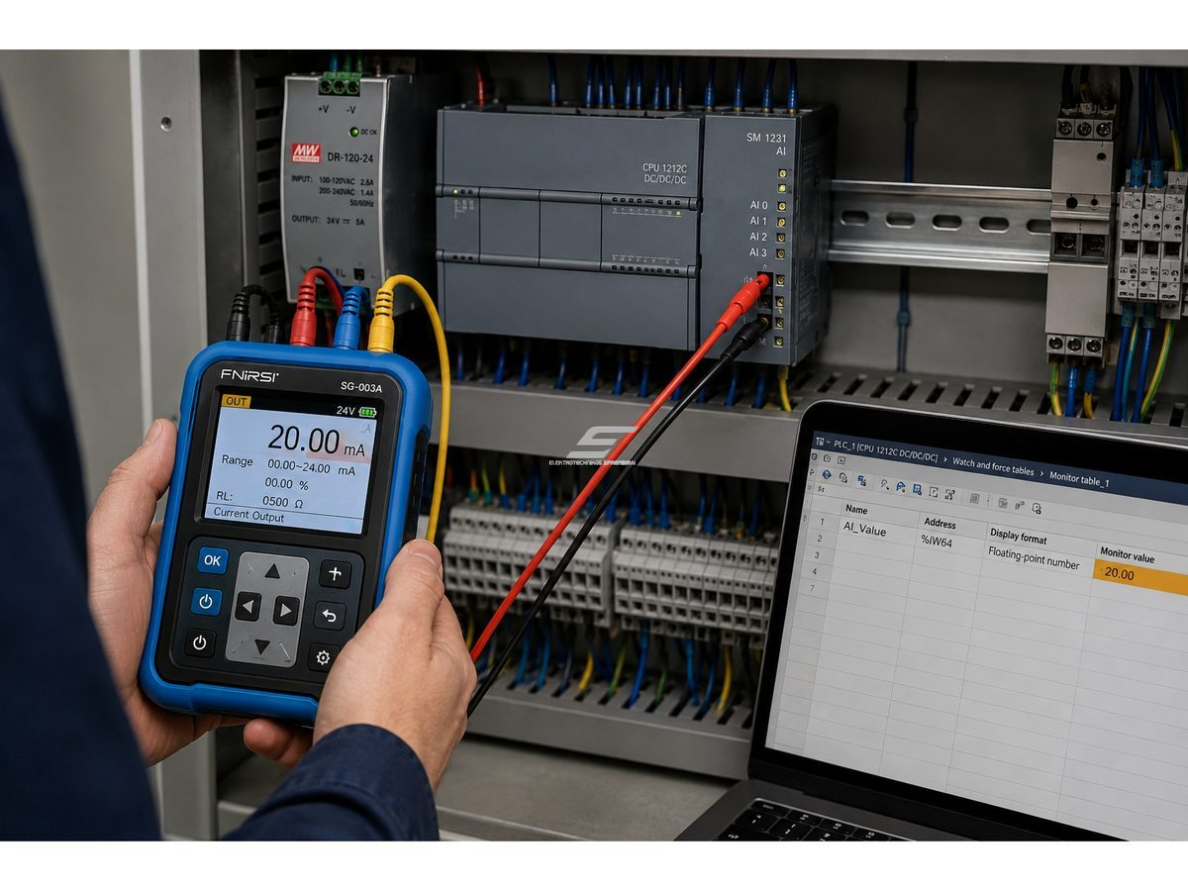

• PLC analoginių įėjimų tikrinimas – padeda patikrinti, ar valdiklis teisingai nuskaito paduodamą signalą
• Automatiniai signalų režimai – palaiko signalo kilimo, kritimo ir ciklinį režimą
• TFT spalvotas LCD ekranas – aiškiai rodo nustatytas ir generuojamas reikšmes
• Integruotas 3000 mAh akumuliatorius – leidžia naudoti prietaisą be nuolatinio maitinimo šaltinio
• Type-C įkrovimas – patogus ir šiuolaikiškas prietaiso įkrovimas
• Gedimų diagnostika – padeda nustatyti, ar problema yra daviklyje, kabelyje, PLC įėjime ar valdymo sistemoje

Naudojimas

• Automatikos specialistui: Naudingas automatikos specialistui, kuris dirba su PLC valdikliais, analoginiais įėjimais, HMI ekranais, jutikliais ir proceso valdymo sistemomis. Prietaisas leidžia greitai patikrinti, ar valdiklis teisingai nuskaito 4–20 mA arba įtampos signalą.
• Elektromontuotojui: Prietaisas padeda tikrinti automatikos skydų pajungimus, analogines grandines, signalų keitiklius ir valdymo įrangą. Vietoje realaus daviklio galima paduoti bandomąjį signalą ir įsitikinti, ar sistema veikia tinkamai.
• Pramonės įrangos priežiūros specialistui: Padeda greičiau nustatyti gedimo vietą. Prietaisu galima patikrinti, ar problema yra jutiklyje, kabelyje, PLC įėjime, valdiklio nustatymuose ar pačioje valdymo programoje.
• Inžinieriui: Tinka įrangos paleidimo, bandymų ir derinimo darbams. Jis leidžia imituoti realias proceso reikšmes dar prieš prijungiant galutinius lauko daviklius.
• Laboratorijai ir mokymams: Gali būti naudojamas mokymo, bandymų ir laboratorinėse aplinkose, kur reikia suprasti analoginių signalų veikimą, 4–20 mA proceso grandines ir valdymo sistemų reakciją.

Pliusai

• Tinka 4–20 mA proceso signalų generavimui ir imitavimui
• Palaiko vienkartinio kilimo, kritimo ir ciklinį režimą
• Gali būti naudojamas PLC analoginių įėjimų testavimui
• Padeda imituoti slėgio, temperatūros, lygio ar srauto daviklius
• Turi aiškų 2.4 colio TFT spalvotą LCD ekraną

Minusai

• Netinkamai parinktas režimas ar signalas gali sugadinti jautrią įrangą
• Tai nėra įprastas multimetras – pagrindinė paskirtis yra signalų generavimas ir kalibravimas

Kam skirtas šis signalų generatorius?

• Jis skirtas analoginių signalų generavimui, 4–20 mA proceso signalo imitavimui, įtampos ir srovės signalų testavimui bei automatikos sistemų diagnostikai.

Ar šis prietaisas tinka PLC analoginių įėjimų tikrinimui?

• Taip, galima naudoti PLC analoginių įėjimų patikrai. Paduodamas nustatytas srovės arba įtampos signalas, o valdiklyje galima patikrinti, ar reikšmė nuskaitoma teisingai.

Kuo šis prietaisas skiriasi nuo multimetro?

• Multimetras dažniausiai matuoja įtampą, srovę ar varžą, o signalų generatorius gali generuoti nustatytą signalą. Tai leidžia ne tik tikrinti grandinę, bet ir imituoti realų daviklio darbą.

Kokius signalus galima generuoti?

• Prietaisas palaiko reguliuojamą srovės signalą: 0–24 mA; standartinį proceso signalą: 4–20 mA; įtampos signalą: 0–30 V.
