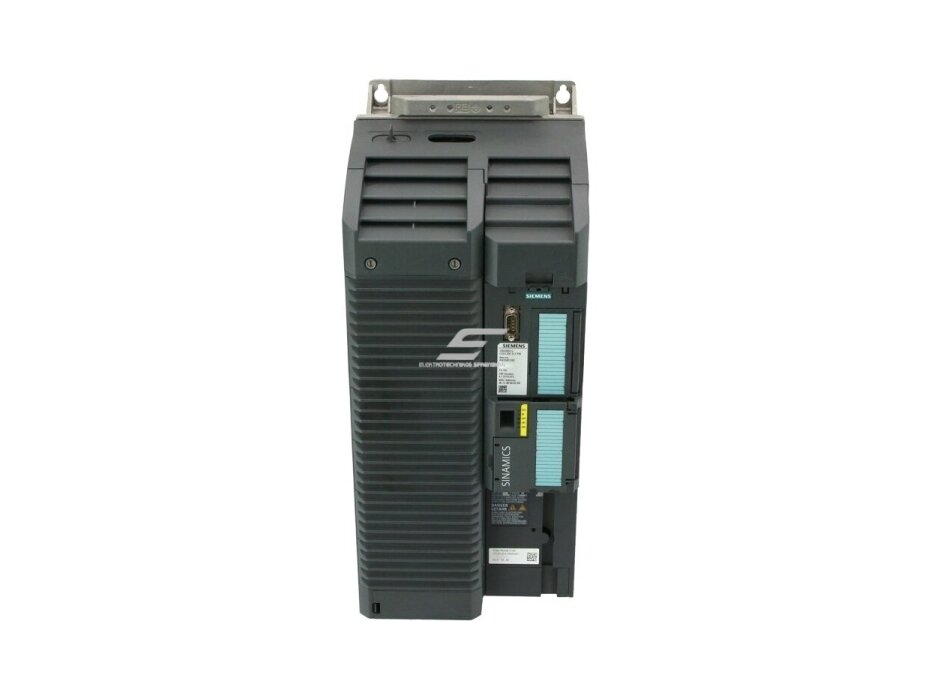

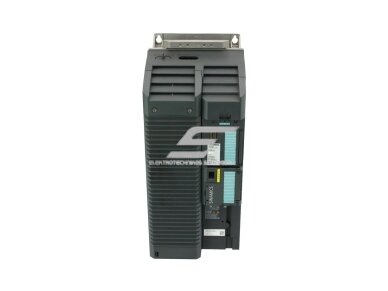

Dažnio keitiklis | 37kW | 380-480V | 3F | IP20 | PROFINET | EtherNet/IP | Siemens | 6SL3210-1KE27-0AF1

Techninės specifikacijos

• Įėjimas: 3 fazės, 380 … 480 V AC (+10 % / -20 %), 47 … 63 Hz
• Nominali galia: 37 kW (LO) / 30 kW (HO)
• Nominali srovė: 68 A (LO) / 58 A (HO)
• Maks. išėjimo srovė: 116 A
• Dažnio diapazonas:

•  Vektorinė kontrolė: 0 … 240 Hz

•  V/f kontrolė: 0 … 550 Hz

• Viršsrovės rezervas:

•  LO: 150 % 3 s, 110 % 57 s per 300 s ciklą

•  HO: 200 % 3 s, 150 % 57 s per 300 s ciklą

• Efektyvumas: iki 98 %
• Garsas: 72 dB (1 m atstumu)
• Apsaugos klasė: IP20 / UL Open Type
• Matmenys: 200 × 472 × 237 mm
• Svoris: 19,5 kg
• Standartai: CE, UL, cUL, KC, EAC, C-Tick
• Ryšys: PROFINET, EtherNet/IP

Funkcijos

• Valdymo metodai: V/f, V/f ECO, sensorless vector control, flux current control (FCC).
• Įėjimai/išėjimai:

•  6 skaitmeniniai įėjimai + 1 saugus įėjimas

•  2 skaitmeniniai išėjimai (relay + tranzistorinis)

•  1 analoginis įėjimas, 1 analoginis išėjimas

• Integruota apsauga: viršįtampio, nuostovio, perkaitimo ir fazių disbalanso apsauga.
• Ryšys su automatikos sistemomis: PROFINET, EtherNet/IP leidžia integruoti į modernias valdymo sistemas.
• Kompaktiškas dizainas: integruotas A klasės filtras, ventiliatorinis aušinimas, pritaikytas montuoti spintose.

Naudojimas

• Inžinieriui: leidžia kurti patikimas ir lanksčias valdymo sistemas, integruojamas per PROFINET/EtherNet/IP.
• Elektromontuotojui: paprastas prijungimas prie 3 fazių tinklo, patogūs gnybtai, integruota aušinimo sistema.
• Pramonės sritys: siurbliai, ventiliatoriai, konvejeriai, presai, staklės, kėlimo įranga.

Pliusai

• Didelė galia (iki 37 kW) kompaktiškame korpuse.
• Aukštas efektyvumas – iki 98 %.
• Platus valdymo metodų pasirinkimas (V/f, ECO, sensorless vector).
• Integruotas A klasės EMC filtras.
• Patikima apsauga nuo perkrovų, viršįtampių ir perkaitimo.
• Moderni komunikacija (PROFINET, EtherNet/IP).

Minusai

• Apsaugos klasė IP20 – reikalinga montavimo spinta.
• Įrenginys gana sunkus (19,5 kg).
• Montavimui būtinos techninės žinios – ne buitinis prietaisas.
