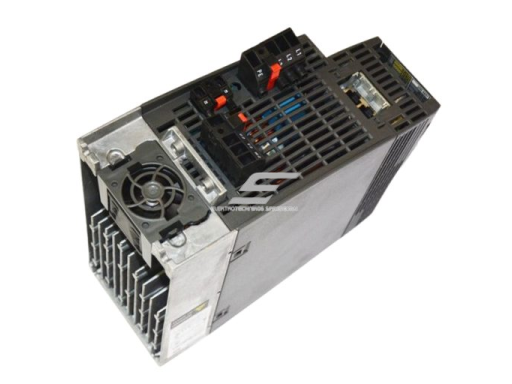

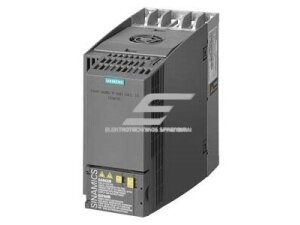

Dažnio keitiklis | 7,5kW | 380-480V | 3F | IP20 | su filtru | PROFINET | EtherNet/IP | Siemens | 6SL3210-1KE21-7AF1

Techninės specifikacijos

• Įėjimas: 3 fazės AC, 380–480 V ±10 %/−20 %, 47–63 Hz
• Išėjimas: 3 fazės AC, 400 V IEC / 480 V NEC
• Nominali galia:

•  LO (Low Overload): 7,5 kW / 10 AG, 21,5 A

•  HO (High Overload): 5,5 kW / 7,5 AG, 18,2 A

• Didžiausia srovė: 25 A
• Išėjimo dažnis:

•  Vektoriaus valdymui: 0–240 Hz

•  V/f valdymui: 0–550 Hz

• Perkrovos galimybė:

•  LO: 150 % IL 3 s / 110 % IL 57 s

•  HO: 200 % IH 3 s / 150 % IH 57 s

• Naudingumo koeficientas: iki 97 %
• Triukšmo lygis: 63 dB
• Ryšys: PROFINET, EtherNet/IP
• Įėjimai / išėjimai:

•  6 skaitmeniniai įėjimai + 1 saugus DI

•  2 skaitmeniniai išėjimai (1 relinis, 1 tranzistorinis)

•  1 analoginis įėjimas (10 bitų)

•  1 analoginis išėjimas

•  Temperatūros jutiklio sąsaja (PTC/KTY)

• Apsaugos klasė: IP20
• Matmenys: 100 × 196 × 203 mm
• Svoris: 2,3 kg
• Atitiktis standartams: CE, UL, cUL, KC, EAC, C-Tick

Funkcijos

• Variklių greičio reguliavimas – tikslus sukimosi dažnio ir momento valdymas.
• Įvairūs valdymo režimai: V/f, ECO, FCC, sensorless vektoriaus valdymas.
• Integruotas A klasės filtras – sumažina elektromagnetinius trikdžius.
• Apsaugos funkcijos: nuo viršįtampio, nuosmukio, perkaitimo, trumpo jungimo.
• Komunikacija per PROFINET / EtherNet/IP – lengva integracija į modernias automatikos sistemas.
• Kompaktiškas korpusas – taupo vietą elektros spintose.
• Efektyvumas iki 97 % – mažesnės energijos sąnaudos.

Naudojimas

• Buitiniam ar smulkiajam vartotojui: gali būti pritaikytas mažose dirbtuvėse ar ūkyje siurblių, ventiliatorių, kompresorių veikimui reguliuoti.
• Inžinieriui: patogus integruoti į gamybos procesus ar pastatų valdymo sistemas dėl PROFINET/EtherNet/IP sąsajų ir universalių valdymo režimų.
• Elektromontuotojui: kompaktiška konstrukcija, standartiniai jungiamieji gnybtai ir paprastas montavimas ant DIN ar spintos sienelės.
• Pramonėje: naudojamas konvejeriams, ventiliatoriams, siurbliams, maišyklėms, pavaroms, CNC įrenginiams.

Pliusai

• Kompaktiškas dydis – sutaupo vietos skydelyje.
• Platus valdymo režimų pasirinkimas (V/f, ECO, vektoriaus be daviklio).
• Efektyvumas iki 97 % – mažesnės energijos sąnaudos.
• Tylus darbas (63 dB).
• Integruotos komunikacijos sąsajos (PROFINET, EtherNet/IP).
• Aukštas perkrovų toleravimas – tinkamas sunkesnėms apkrovoms.
• Universalus pritaikymas pramonėje ir smulkesnėse sistemose.

Minusai

• Apsaugos klasė tik IP20 – reikia montuoti spintoje.
• Sudėtingesnė konfigūracija reikalauja techninių žinių.
• Didžiausias kabelio ilgis ribotas (50 m su ekranuotu, 100 m be ekrano).
