Prekės aprašymas

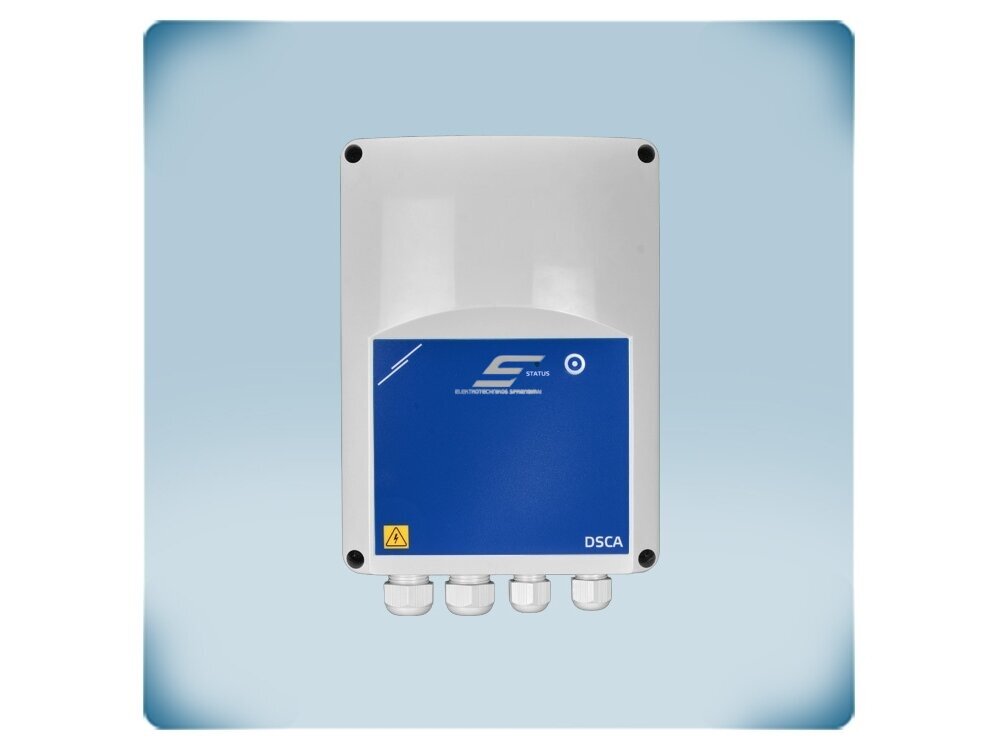

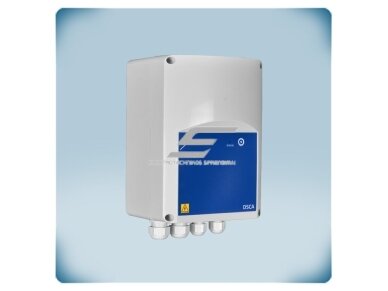

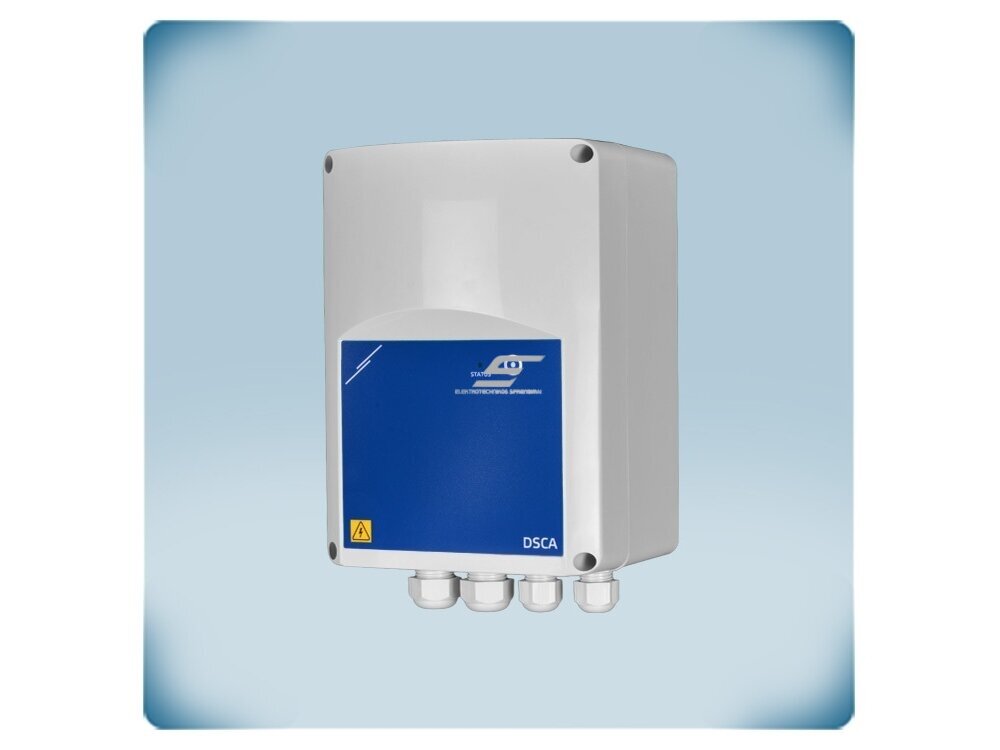

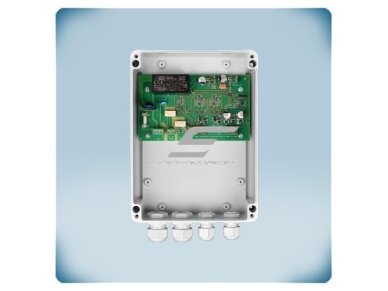

Destratifikacijos valdiklis | 2×PT500 įėjimai | 0-10VDC/4-20mA/PWM | relė 2A | Modbus RTU | 85-264VAC | IP54 | Sentera Controls | DSCA8-DM

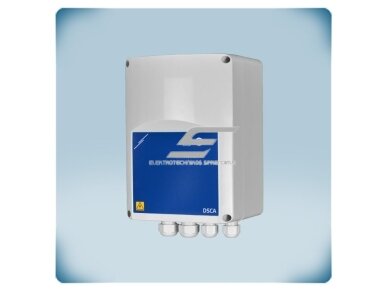

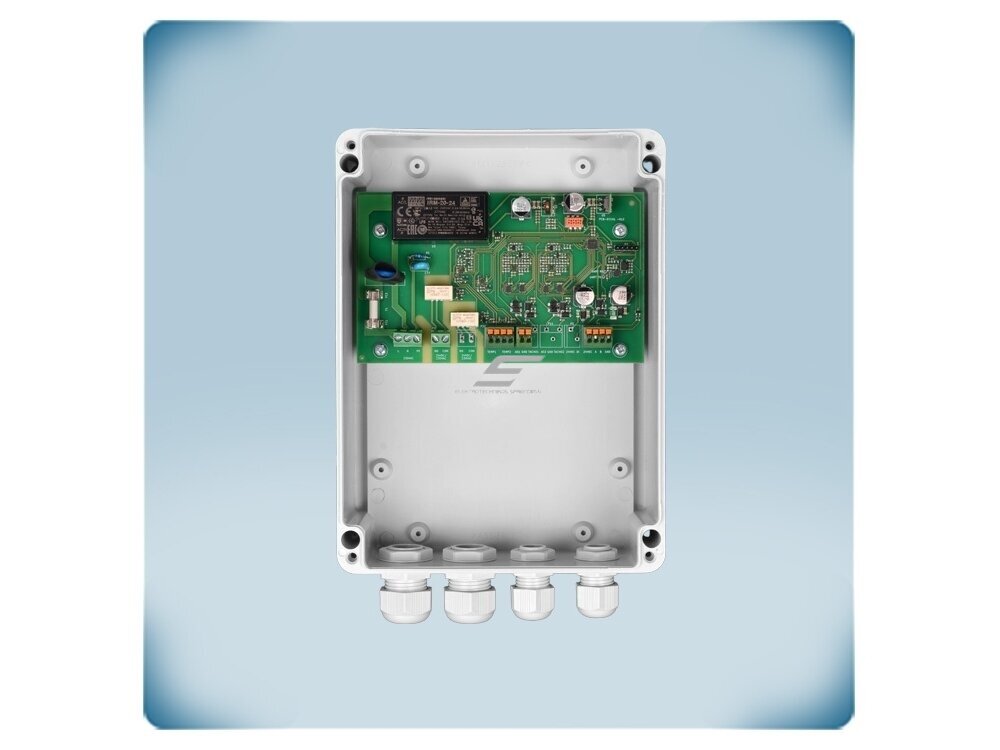

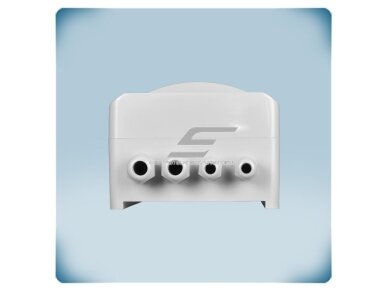

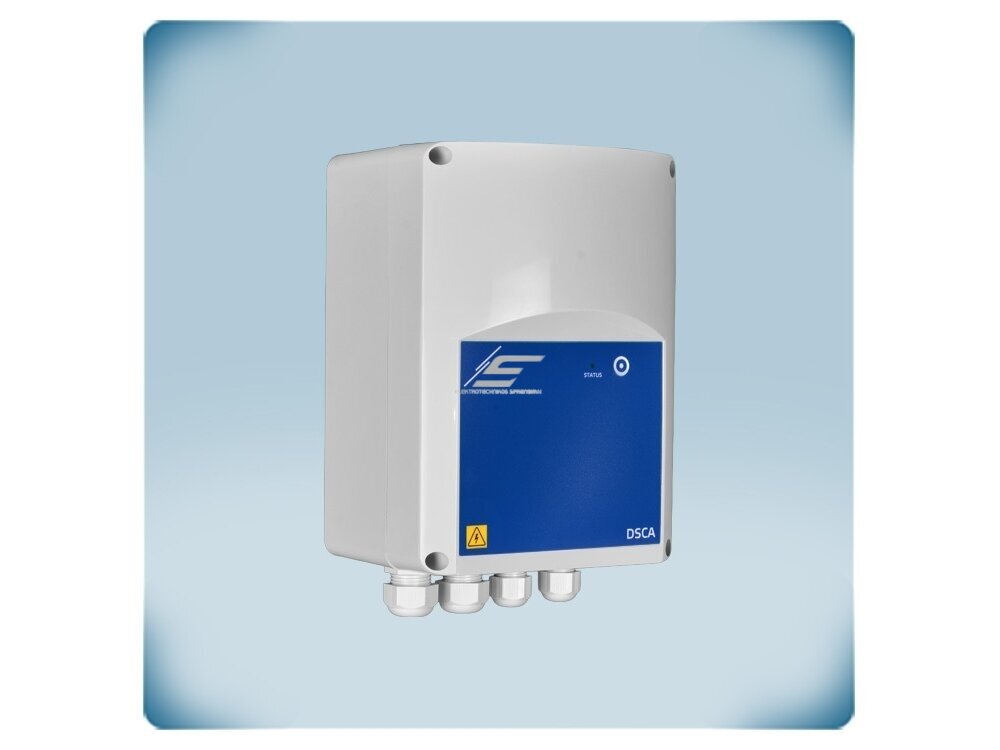

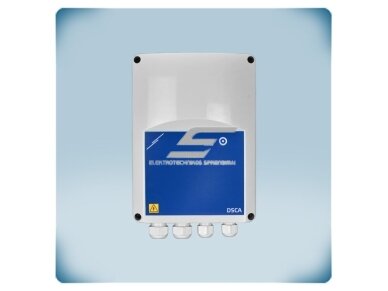

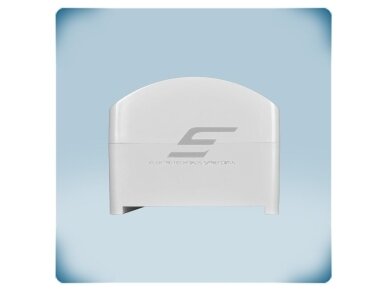

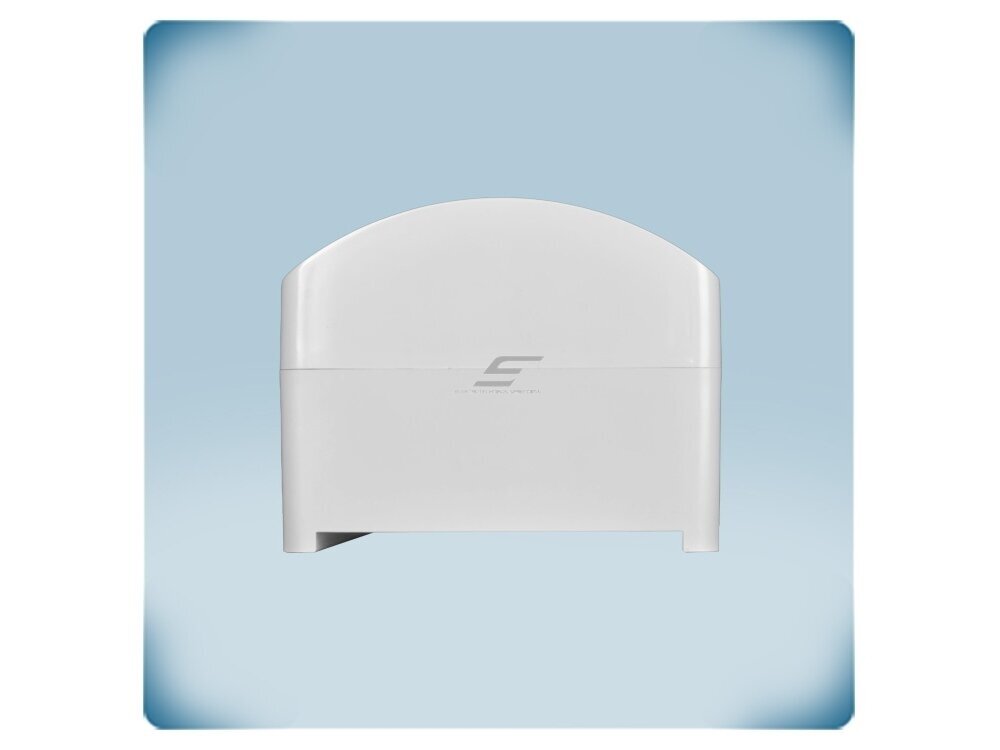

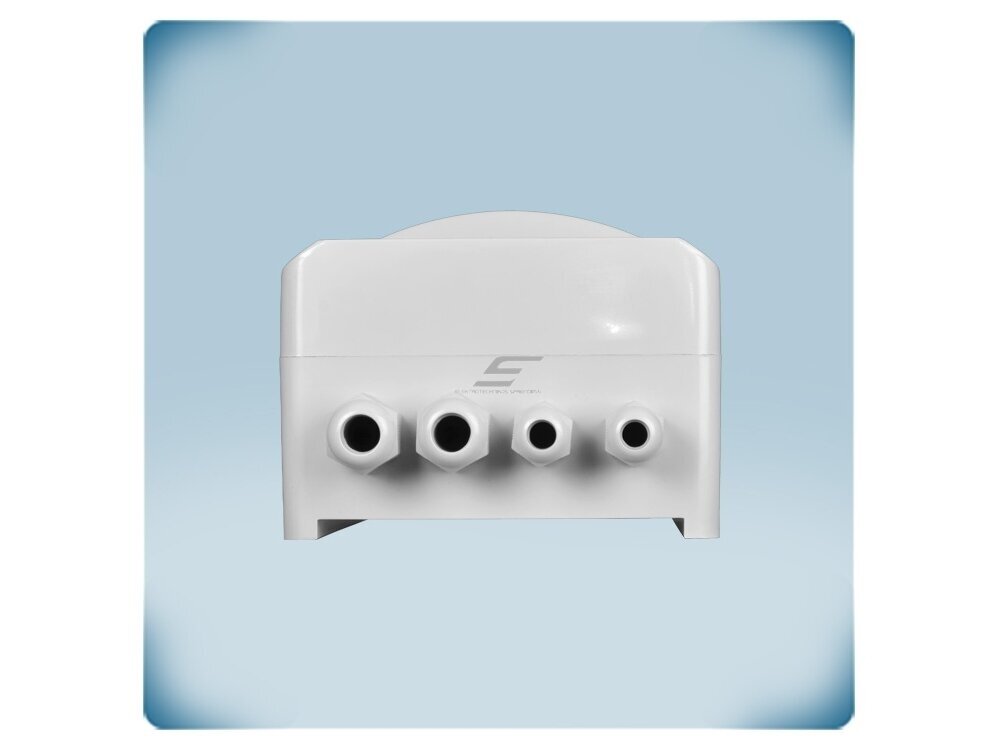

DSCA8-DM – Sentera Controls destratifikacijos valdiklis lubiniams ventiliatoriams. Pagal du PT500 temperatūros jutiklius (prie grindų ir po lubomis) jis apskaičiuoja temperatūrų skirtumą ΔT ir analoginiu išėjimu (numatytai 0-10 VDC) didina EC ar AC ventiliatorių greitį, kai šiltas oras kaupiasi po lubomis. Relės išėjimas – papildomo šildytuvo termostato funkcijai. Maitinimas 85–264 VAC.

Pagrindinė mintis:
Aukštose patalpose šiltas oras kyla po lubomis, o žmonės šąla prie grindų. Valdiklis grąžina šilumą žemyn tik tada, kai ji tikrai susikaupė viršuje, – mažesni šilumos nuostoliai per stogą, o vasarą tie patys ventiliatoriai sukuria vėsinantį oro judėjimą.

Įėjimai
2 × PT500 (grindys / lubos)

Ventiliatoriaus išėjimas
0-10 / 2-10 / 0-5 VDC, 0-20 / 4-20 mA, PWM

Relė
2 A, papildomas šildytuvas

Maitinimas / apsauga
85–264 VAC, IP54

Veikimo principas

Valdiklis tvirtinamas ant sienos ir maitinamas 85–264 VAC (L, N, PE). Prijungiami du PT500 jutikliai (TEMP1 – prie grindų, TEMP2 – po lubomis), ventiliatorių valdymo signalas (AO1, GND), relė papildomam šildytuvui (NO, COM) ir, jei reikia, Modbus RTU (A, B); 24 VDC / 500 mA išėjimas gali maitinti išorinį įrenginį.

Delta režime ventiliatoriai paleidžiami minimaliu greičiu, kai lubų ir grindų temperatūrų skirtumas viršija nustatymą daugiau kaip 1 °C histereze; greitis didėja po 1 % kas 10 s ir mažėja po 1 % kas 30 s. Vasaros režime (mygtuku arba kai grindų temperatūra viršija ribą) ventiliatoriai sukasi fiksuotu greičiu, Override režime greitis nustatomas per Modbus RTU, o relė įjungia papildomą šildytuvą, kai grindyse 2,5 °C šalčiau už nustatymą ir ventiliatoriai jau nustatytą laiką dirbo maksimaliu greičiu. Išėjimo tipas (0-10, 2-10, 0-5 VDC, 0-20, 4-20 mA ar PWM) parenkamas per Modbus.

Rezultatas – šiltas oras nuo lubų grąžinamas į darbo zoną, o šildytuvas įjungiamas tik tada, kai destratifikacijos nebeužtenka. Gedimo atveju išėjimas nukrenta iki 0 % ir relė išjungiama, po atsistatymo – 20 s vėlinimas, daugiau nei 10 aliarmų – blokavimas iki maitinimo perjungimo; būsena matoma RGB LED.

Kuo naudingas DSCA8-DM?
Paruoštas destratifikacijos algoritmas, šildytuvo termostatas ir Modbus RTU viename IP54 korpuse – nereikia programuoti PLC ir derinti atskirų termostatų.

Techninės specifikacijos

Prekės tipas	Destratifikacijos valdiklis
Gamintojas / kodas	Sentera Controls / DSCA8-DM
Paskirtis	Lubinių ventiliatorių valdymas pagal lubų ir grindų temperatūrų skirtumą
Temperatūros įėjimai	2 × PT500: TEMP1 – grindys, TEMP2 – lubos (jutikliai užsakomi atskirai)
Analoginis išėjimas AO1	0-10 VDC (numatytas), 2-10, 0-5 VDC (RL ≥ 1 kΩ); 0-20, 4-20 mA (RL ≤ 500 Ω); PWM 1 kHz push-pull 12 VDC arba atviras kolektorius (≤ 12 VDC)
Relės išėjimas	NO / COM, 2 A (aktyvi apkrova); papildomas šildytuvas
Maitinimo išėjimas	24 VDC, 500 mA išoriniam įrenginiui
Maitinimo įtampa	85–264 VAC, 50–60 Hz (L, N, PE)
Režimai	Delta (numatytas), vasaros, Override
Valdymas vietoje	Mygtukas vasaros režimui, RGB būsenos LED
Ryšys	Modbus RTU (RS485), A, B; Cat5 / EIB kabelis; SenteraWeb per Sentera interneto modulį
Korpusas	ABS plastikas, pilkas (RAL 7035)
Apsaugos klasė	IP54
Darbo sąlygos	-10…+60 °C, 15–90 % rH be kondensacijos
Laikymo sąlygos	0…+20 °C, 15–80 % rH
Svoris	0,38 kg (neto)
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Delta valdymas – ventiliatoriaus greitis didėja augant lubų ir grindų temperatūrų skirtumui.
Vasaros režimas – fiksuotas greitis vėsinančiam oro judėjimui; įjungiamas mygtuku arba automatiškai pagal grindų temperatūrą.
Šildytuvo termostatas – relė įjungia papildomą šildymą, kai grindys per šaltos, o ventiliatoriai jau dirba maksimaliai.
Universalus analoginis išėjimas – tinka EC varikliams ir AC ventiliatorių greičio reguliatoriams su analoginiu įėjimu.
Override per Modbus – greitis gali būti nustatomas iš BMS nepriklausomai nuo automatinės logikos.
Aliarmų valdymas – gedimo atveju išėjimai išjungiami, pasikartojus – blokavimas.
24 VDC išėjimas – iki 500 mA išoriniam įrenginiui maitinti.
SenteraWeb – per Sentera interneto modulį – nuotolinis stebėjimas ir nustatymai.

Kur naudojamas?

Sandėliai ir logistikos centrai
Gamybos cechai, angarai
Sporto salės, parodų salės
Prekybos centrai su aukštomis lubomis
Bažnyčios ir kitos aukštos patalpos
Automobilių servisai ir dirbtuvės su aukštomis lubomis
Žemės ūkio ir ūkio pastatai su lubiniais ventiliatoriais

Naudojimas pagal poreikį

Sandėlių ir logistikos centrų energetikui.
Delta režimas grąžina po lubomis susikaupusią šilumą į grindų zoną ir mažina šildymo sąnaudas aukštose patalpose.

Šildymo sistemų montuotojui.
Relė pati įjungia papildomą šildytuvą tik tada, kai ventiliatoriai jau dirba maksimaliu greičiu, todėl nereikia atskiro termostato.

Sporto ir parodų salių administratoriui.
Vasaros režimas mygtuku perjungia lubinius ventiliatorius į fiksuotą vėsinantį greitį be kompiuterio.

Praktinis panaudojimas

Jeigu 10 m aukščio sandėlyje po lubomis oras gerokai šiltesnis nei prie grindų, tada DSCA8-DM pagal TEMP2–TEMP1 skirtumą palaipsniui (po 1 % kas 10 s) didina lubinių EC ventiliatorių greitį, o grindyse esant 2,5 °C žemiau nustatymo relė įjungia papildomą šildytuvą.

Pritaikymo gidas: kaip naudojamas praktikoje

DSCA8-DM pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimų:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Sandėlis su EC lubiniais ventiliatoriais	AO1 0-10 VDC → EC ventiliatorių valdymo įėjimai; PT500 – grindys ir lubos	Šiluma grąžinama žemyn tik kai susikaupia po lubomis	Jutiklių kabelius veskite atskirai nuo galios kabelių
Cechas su AC ventiliatoriais	AO1 → elektroninio ar transformatorinio greičio reguliatoriaus analoginis įėjimas	AC ventiliatorių greitis pagal ΔT	Signalo tipą parinkite per Modbus HR11
Patalpa su papildomu šildytuvu	Relė NO / COM → šildytuvo valdymo grandinė	Šildytuvas įjungiamas tik kai destratifikacijos nepakanka	Relė – 2 A aktyviai apkrovai; didesnei – per kontaktorių
Sporto salė vasarą	Mygtukas → vasaros režimas	Ventiliatoriai fiksuotu greičiu sukuria vėsinantį oro judėjimą	Greitis nustatomas HR81
Objektas su BMS	Modbus RTU → A, B	Būsena, aliarmai ir Override iš BMS	Cat5 / EIB kabelis

Kaip parinkti valdiklį

Užduotis	Rekomenduojamas modelis
Šilto oro grąžinimas nuo lubų žemyn (aukštos patalpos, sandėliai, cechai)	DSCA8-DM (destratifikacijos valdiklis) ← šis modelis
Patalpos vėsinimas vėsesniu lauko oru be kondicionavimo	FCCA8-DM (laisvojo vėsinimo valdiklis)

Taisyklė: valdiklis parenkamas pagal užduotį: šilumos grąžinimas nuo lubų – DSCA8-DM, vėsinimas lauko oru – FCCA8-DM. Abiem reikia dviejų PT500 jutiklių (užsakomi atskirai) ir ventiliatoriaus su analoginiu valdymo įėjimu (EC variklis arba AC greičio reguliatorius).

Kada rinktis kitą sprendimą: PT500 jutikliai – pvz., Sentera FLTSN-P500 serijos zondai (4 / 8 / 16 m kabeliu) ar ROTSN-P500 kambarinis; AC ventiliatoriams – elektroniniai ar transformatoriniai greičio reguliatoriai su analoginiu įėjimu; laisvajam vėsinimui – FCCA8-DM.

Pliusai

Paruoštas valdymo algoritmas be PLC programavimo
Universalus analoginis išėjimas, įskaitant 4-20 mA ir PWM
Relė papildomam šildytuvui
24 VDC / 500 mA išėjimas išoriniam įrenginiui
Modbus RTU ir SenteraWeb galimybė
IP54 korpusas, maitinimas 85–264 VAC

Minusai / ribojimai

PT500 jutikliai į komplektą neįeina – užsakomi atskirai
Vienas analoginis išėjimas – visi ventiliatoriai valdomi tuo pačiu signalu
Relė 2 A – didesnei apkrovai reikalingas tarpinis kontaktorius
Daugelis nustatymų (ribos, laikai) keičiami tik per Modbus RTU

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
Maitinimo įtampa 85–264 VAC: gnybtuose L, N, PE – pavojinga įtampa; būtinas apsauginis įžeminimas.
Relės kontaktų apkrova – ne daugiau 2 A aktyvios apkrovos.
PT500 jutiklių kabelius veskite atskirai nuo galios kabelių, venkite kilpų ir nereikalingų jungčių.
Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.

Greitas pasirinkimo gidas

2 × PT500

0-10 VDC / 4-20 mA / PWM

Relė 2 A

Modbus RTU

85–264 VAC

IP54

Tinka, kai reikia:

valdyti lubinius ventiliatorius pagal lubų ir grindų temperatūrų skirtumą;
mažinti šilumos nuostolius aukštose patalpose;
vasarą naudoti ventiliatorius vėsinančiam oro judėjimui.

Patikrinkite prieš naudojimą:

ar ventiliatorius turi analoginį valdymo įėjimą (EC) arba naudojamas AC greičio reguliatorius;
ar užsakyti du PT500 jutikliai;
relės apkrovą (iki 2 A).

Svarbus priminimas: DSCA8-DM – valdiklis: jis formuoja valdymo signalą, bet nėra ventiliatoriaus galios reguliatorius; PT500 jutikliai užsakomi atskirai.

DUK

Ar jutikliai įeina į komplektą?
Ne, reikalingi du PT500 jutikliai, užsakomi atskirai.

Kokius ventiliatorius galima valdyti?
EC variklius su analoginiu įėjimu ir AC ventiliatorius per greičio reguliatorių su analoginiu įėjimu.

Kaip pakeisti išėjimo signalo tipą?
Per Modbus RTU (numatytas 0-10 VDC).

Ar reikia kompiuterio paleidimui?
Ne, pagrindinis darbas – su gamykliniais nustatymais; būsena rodoma RGB LED, mygtukas vietoje.

Kas nutinka gedimo atveju?
Analoginis išėjimas nukrenta iki 0 %, relė išjungiama; daugiau nei 10 aliarmų – blokavimas iki maitinimo perjungimo.

Kaip prijungti prie interneto?
Per Sentera interneto modulį į SenteraWeb debesį.
