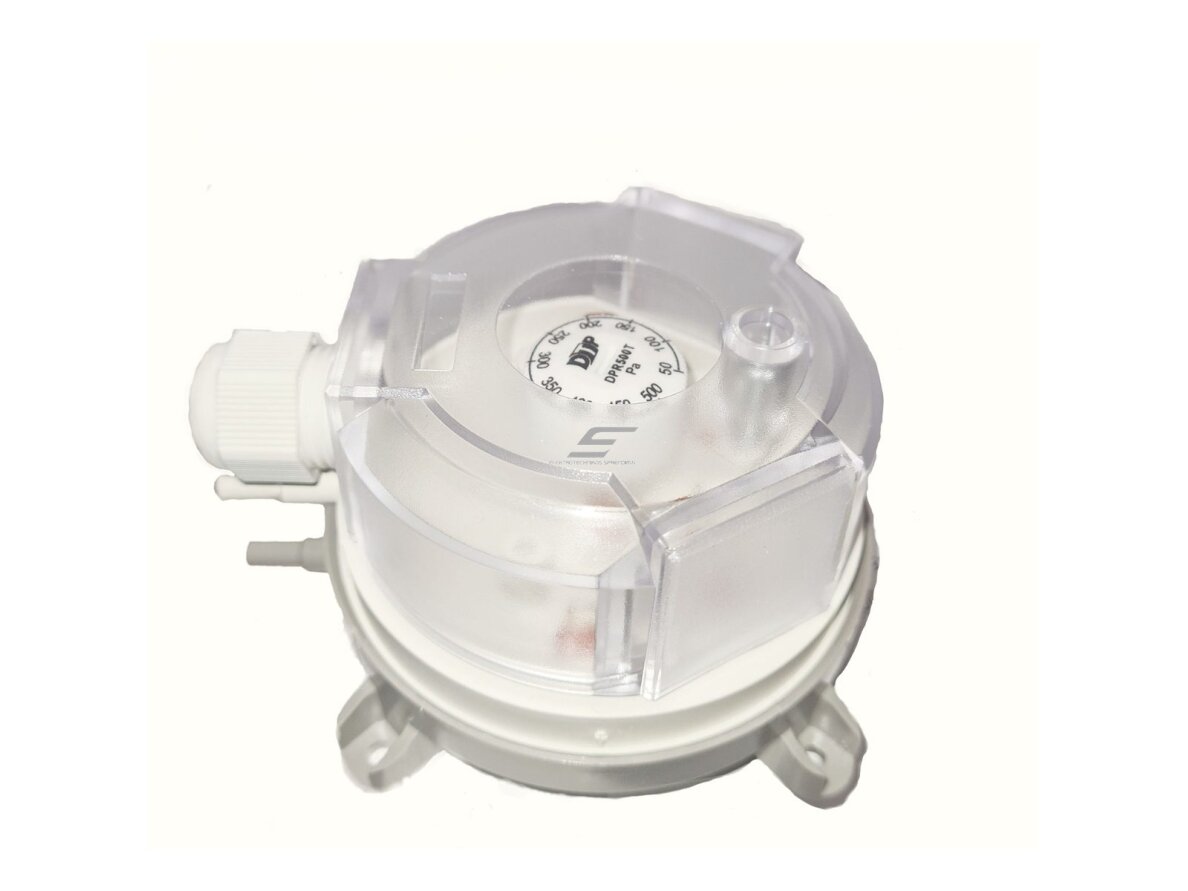

Skirtuminio | diferencialinio slėgio relė | 20–200 Pa | diferencialas 10 Pa | SPDT | 1,5 A (0,4 A) 250 V AC | IP54 | DPR-200K
Kodas: DPR-200KKaina 18.85 € su PVM( 15.58 € be PVM )Reguliuojama skirtuminio oro slėgio relė 20–200 Pa su 10 Pa diferencialu ir SPDT kontaktu ventiliatorių darbo, filtrų užterštumo ir oro srauto kontrolei. IP54, −40…+85 °C, montavimo komplektas su žarnele ir jungikliais.
-
Skirtuminio | diferencialinio slėgio relė | 20–200 Pa | diferencialas 10 Pa | SPDT | 1,5 A (0,4 A) 250 V AC | IP54 | DPR-200K
DPR-200K – reguliuojama skirtuminio oro slėgio relė vėdinimo, šildymo ir kondicionavimo (HVAC) sistemoms. Ji lygina slėgį dviejuose taškuose ir, pasiekus nustatytą 20–200 Pa slėgio skirtumą, perjungia SPDT kontaktą. Tai paprastas ir patikimas būdas kontroliuoti ventiliatoriaus darbą, filtro užterštumą ar oro srautą per šildytuvą.
Pagrindinė mintis:
Vėdinimo įrenginys gali „dirbti“, bet oras per jį gali netekėti: nutrūko ventiliatoriaus diržas, užsikimšo filtras ar užšalo šilumokaitis. DPR-200K tai fiksuoja pagal realų slėgio skirtumą ir duoda signalą automatikai – sustabdyti elektrinį šildytuvą, įjungti avarinę indikaciją ar priminti apie filtro keitimą. Žemas 20–200 Pa diapazonas tinka butų rekuperatoriams, nedideliems ir vidutiniams ortakiams.Nustatymo ribos
20–200 PaPerjungimo diferencialas
10 PaKontaktas
SPDT, 1,5 A (0,4 A) / 250 V ACApsauga / temperatūra
IP54, −40…+85 °CVeikimo principas
Relė turi du slėgio atvamzdžius: P1 (+) jungiamas prie aukštesnio slėgio taško, P2 (−) – prie žemesnio. Abu atvamzdžiai sujungiami su ortakiu PVC žarnelėmis per komplekte esančius plastikinius jungiklius su tvirtinimo flanšais.
Relės viduje membrana jaučia slėgių skirtumą tarp P1 ir P2. Kai skirtumas pasiekia rankenėle nustatytą vertę, mikrojungiklis perjungia SPDT kontaktą; kai slėgio skirtumas sumažėja daugiau nei 10 Pa žemiau nustatytos vertės – kontaktas grįžta į pradinę padėtį.
Perjungimo taškas nustatomas vietoje rankenėle su graduota skale – manometro tam nereikia. Skaidrus dangtelis apsaugo rankenėlę nuo atsitiktinio pasukimo ir užtikrina IP54 apsaugos laipsnį.
Kuo naudingas DPR-200K?
Jis paverčia oro srautą aiškiu elektriniu signalu „yra / nėra“, todėl automatika žino, ar vėdinimas iš tikrųjų veikia, ir gali laiku apsaugoti šildytuvą, ventiliatorių ar filtrą.Techninės specifikacijos
Prekės tipas Skirtuminio (diferencialinio) oro slėgio relė Modelis DPR-200K Darbinė terpė Švarus oras, nedegios ir neagresyvios dujos Nustatymo ribos 20–200 Pa Perjungimo diferencialas (histerezė) 10 Pa Maksimalus darbinis slėgis 5 kPa Tikslumas ±15 % Kontakto tipas SPDT (perjungiamasis, 1 grupė) Kontakto apkrova 1,5 A (0,4 A) / 250 V AC Uždaro kontakto varža < 400 mΩ Slėgio atvamzdžiai P1 (+) ir P2 (−), išorinis skersmuo 6,0 mm Nustatymas Rankenėle su graduota skale, po skaidriu dangteliu Apsaugos laipsnis IP54 (su uždėtu dangteliu) Darbinė temperatūra −40…+85 °C Montavimo padėtis Vertikali (bet kuri vertikali padėtis) Komplektacija 2 plastikiniai žarnos jungikliai su tvirtinimo flanšais, PVC žarnelė, 4 tvirtinimo varžtai Atitiktis CE, Žemosios įtampos direktyva 2014/35/ES Pagrindinės funkcijos
- Ventiliatoriaus darbo kontrolė – patvirtina, kad ventiliatorius tikrai sukuria oro srautą, o ne tik gauna maitinimą.
- Filtro užterštumo signalas – sujungus prieš ir už filtro, praneša, kai slėgio kritimas viršija nustatytą ribą ir filtrą laikas keisti.
- Elektrinio šildytuvo apsauga – leidžia blokuoti kaitinimo elementus, kai oro srauto nėra, ir taip išvengti perkaitimo.
- Šilumokaičio užšalimo indikacija – augantis slėgio kritimas per šilumokaitį gali signalizuoti apie apledėjimą.
- Mažas 10 Pa diferencialas – tikslus perjungimas net silpnose buitinių rekuperatorių sistemose.
- SPDT kontaktas – galima naudoti tiek „normaliai atvirą“, tiek „normaliai uždarą“ logiką, pagal valdiklio poreikį.
- Nustatymas be manometro – perjungimo taškas nustatomas rankenėle pagal graduotą skalę.
- IP54 ir −40…+85 °C – tinka montuoti ant ortakių nešildomose patalpose ir techninėse pastogėse.
- Pilnas montavimo komplektas – jungikliai, žarnelė ir varžtai jau dėžutėje, papildomai pirkti nereikia.
Kur naudojamas?
- Buitiniuose ir komerciniuose rekuperatoriuose
- Vėdinimo įrenginiuose su elektriniais oro šildytuvais
- Filtrų kamerose – užterštumo kontrolei
- Ortakiniuose ventiliatoriuose – oro srauto patvirtinimui
- Serverinių ir technologinių patalpų vėdinime
- Virtuvės gartraukių ir šalinimo sistemose
- Šilumos siurblių ir oro kondicionierių oro pusėje
- Švariųjų patalpų, laboratorijų slėgio kaskadų kontrolėje
Naudojimas pagal poreikį
Vėdinimo montuotojui.
Pigus ir patikimas ventiliatoriaus ar filtro kontrolės elementas, kurį galima sumontuoti per kelias minutes su komplekte esančiomis detalėmis.Automatikos integratoriui.
Sausas SPDT kontaktas tiesiai į PLC ar valdiklio diskretinį įėjimą – avarijos ar filtro signalui.Pastato ūkio prižiūrėtojui.
Filtrų keitimas pagal realų užterštumą, o ne pagal kalendorių – mažiau nereikalingų darbų ir energijos nuostolių.Praktinis panaudojimas
Jeigu rekuperatoriaus tiekiamo oro filtro slėgio kritimas švariam filtrui yra apie 50 Pa, o gamintojas rekomenduoja filtrą keisti pasiekus apie 120 Pa, tada P1 jungiamas prieš filtrą, P2 – už jo, o DPR-200K rankenėle nustatomas ties 120 Pa. Kai filtras užsiteršia, kontaktas persijungia ir valdiklis parodo „Pakeisti filtrą“. Pakeitus filtrą, slėgio kritimas sumažėja ir signalas išsijungia automatiškai.Pliusai
- Žemas 20–200 Pa diapazonas buitinėms ir nedidelėms sistemoms
- Mažas 10 Pa perjungimo diferencialas
- SPDT kontaktas – NO arba NC logika
- Nustatymas be manometro
- IP54, platus −40…+85 °C diapazonas
- Montavimo komplektas komplekte
Minusai / ribojimai
- Tik dvipozicinis signalas – slėgio vertės nerodo ir analoginio išėjimo neturi; matavimui rinkitės slėgio keitiklį
- Tikslumas ±15 % – tinka kontrolei, ne tiksliam matavimui
- Didesniems slėgiams rinkitės DPR-500K (50–500 Pa) ar DPR-1000K (200–1000 Pa)
- Netinka degioms, agresyvioms dujoms ir skysčiams
Saugos ir montavimo pastabos
- ⚡ Prieš jungdami relę atjunkite valdymo grandinės maitinimą ir patikrinkite, kad įtampos nėra.
- ⚠ Neviršykite kontakto apkrovos 1,5 A (0,4 A) / 250 V AC. Galingesnes ar induktyvines apkrovas (kontaktorių rites, vožtuvus, ventiliatorius) junkite per tarpinę relę ar kontaktorių.
- ⚠ Montuokite relę vertikaliai – kitoje padėtyje gali pasislinkti perjungimo taškas.
- P1 (+) visada junkite prie aukštesnio slėgio taško, P2 (−) – prie žemesnio. Sukeitus vietomis, relė neveiks.
- Žarneles tieskite be persilenkimų ir taip, kad kondensatas galėtų nutekėti atgal į ortakį, o ne į relę.
- Slėgio paėmimo taškus įrenkite ramaus srauto zonoje, toliau nuo posūkių ir ventiliatoriaus – taip signalas nepulsuos.
- Po nustatymo uždėkite skaidrų dangtelį – tik su juo užtikrinama IP54 apsauga.
- Montavimą ir prijungimą turi atlikti kvalifikuotas elektrikas arba HVAC specialistas.
Greitas pasirinkimo gidas
20–200 PaDiferencialas 10 PaSPDT1,5 A (0,4 A) / 250 V ACIP54Max 5 kPaTinka, kai reikia:- kontroliuoti ventiliatoriaus darbą ar filtro užterštumą iki 200 Pa;
- apsaugoti elektrinį oro šildytuvą nuo darbo be oro srauto;
- paprasto „yra / nėra“ signalo valdikliui ar avarinei indikacijai.
Patikrinkite prieš naudojimą:- ar reikiamas perjungimo taškas patenka į 20–200 Pa ribas;
- ar valdomos grandinės srovė neviršija 1,5 A (0,4 A) / 250 V AC;
- kur bus aukštesnio (P1) ir žemesnio (P2) slėgio paėmimo taškai.
Svarbus priminimas: slėgio relė nepakeičia šildytuvo apsauginio termostato (perkaitimo apsaugos) – elektriniame oro šildytuve jis privalomas atskirai.DUK
Kaip prijungti relę filtrui kontroliuoti?
P1 (+) junkite prieš filtrą, P2 (−) – už filtro, o rankenėle nustatykite filtro gamintojo nurodytą galutinį slėgio kritimą.Kaip patikrinti, ar ventiliatorius veikia?
P1 junkite į slėgio pusę už ventiliatoriaus, P2 – į siurbimo pusę arba palikite atvirą į aplinką ir nustatykite perjungimą šiek tiek žemiau normalaus darbo slėgio.Ar žarnelė ir jungikliai yra komplekte?
Taip, komplekte yra 2 plastikiniai jungikliai su flanšais, PVC žarnelė ir 4 tvirtinimo varžtai.Ar relė rodo slėgio vertę?
Ne, tai dvipozicinė relė – ji tik perjungia kontaktą nustatytame taške; slėgio matavimui reikalingas skirtuminio slėgio keitiklis.Ar galima tiesiogiai jungti ventiliatorių ar kontaktorių?
Apkrovą iki 1,5 A (0,4 A) / 250 V AC galima, tačiau galingesnes ir induktyvines apkrovas rekomenduojama jungti per tarpinę relę.Ar relę galima montuoti lauke ar nešildomoje pastogėje?
Taip, relė veikia −40…+85 °C temperatūroje ir turi IP54 apsaugą, jei uždėtas skaidrus dangtelis.Skirtuminio slėgio relė DPR-200K | 20–200 Pa | SPDT | IP54
DPR-200K – reguliuojama skirtuminio oro slėgio relė su 20–200 Pa nustatymo ribomis, 10 Pa diferencialu ir SPDT kontaktu 1,5 A (0,4 A) / 250 V AC, skirta ventiliatorių darbo, filtrų užterštumo ir oro srauto per šildytuvus kontrolei vėdinimo sistemose. IP54, −40…+85 °C ir pilnas montavimo komplektas – greitas ir patikimas sprendimas rekuperatoriams bei HVAC automatikai.
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
